Zawór kulowy dwudrożny BKH DN10 3/8" NPT 500 bar

Przejdź do sekcji Opinie

111,14 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu NPT
Rozmiar gwintu 3/8" NPT
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 500 bar
Typ zaworu zamykający / odcinający
Otwory montażowe tak ( w korpusie )
Materiał stal ocynkowana
Temperatura pracy od -20°C do +100°C

Opis

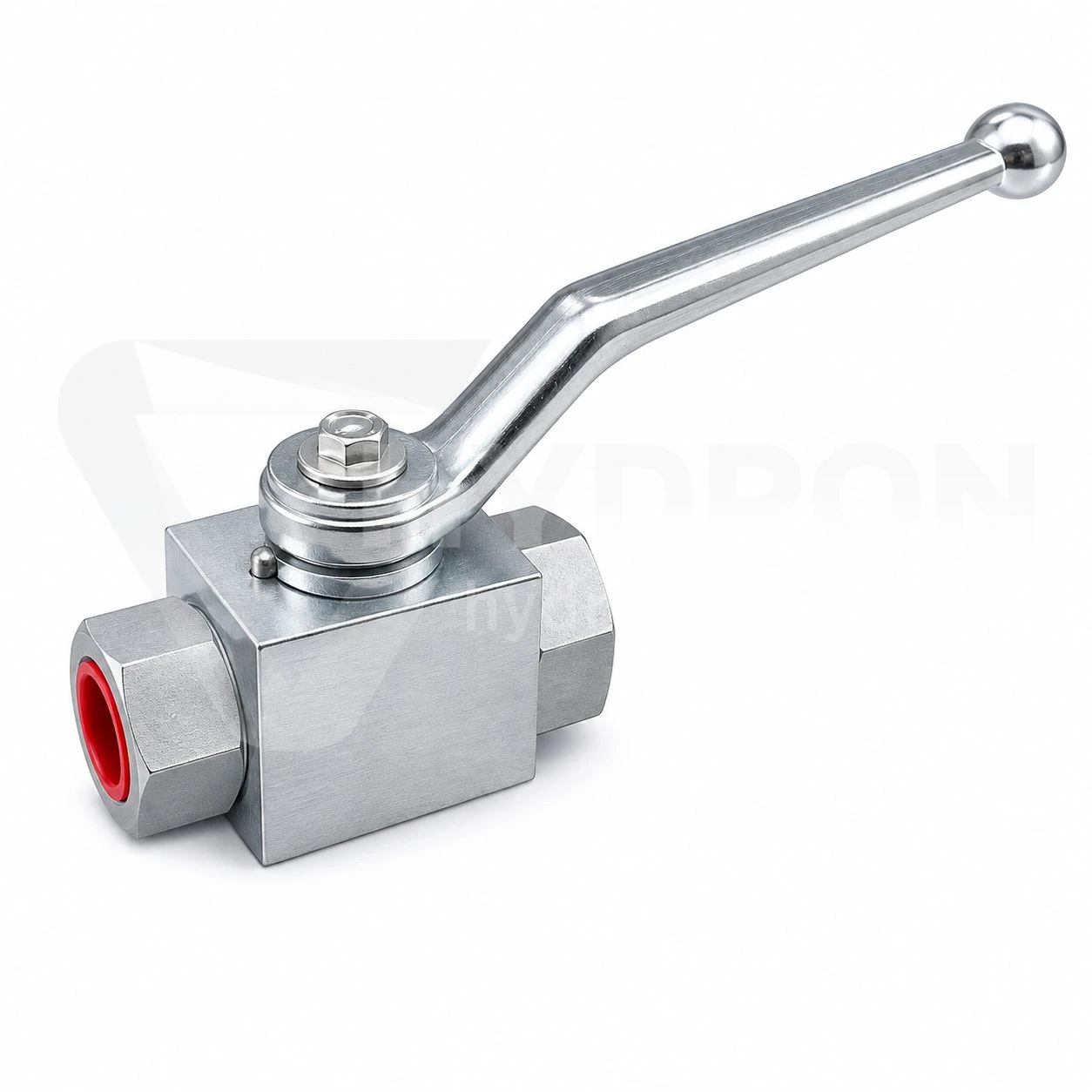

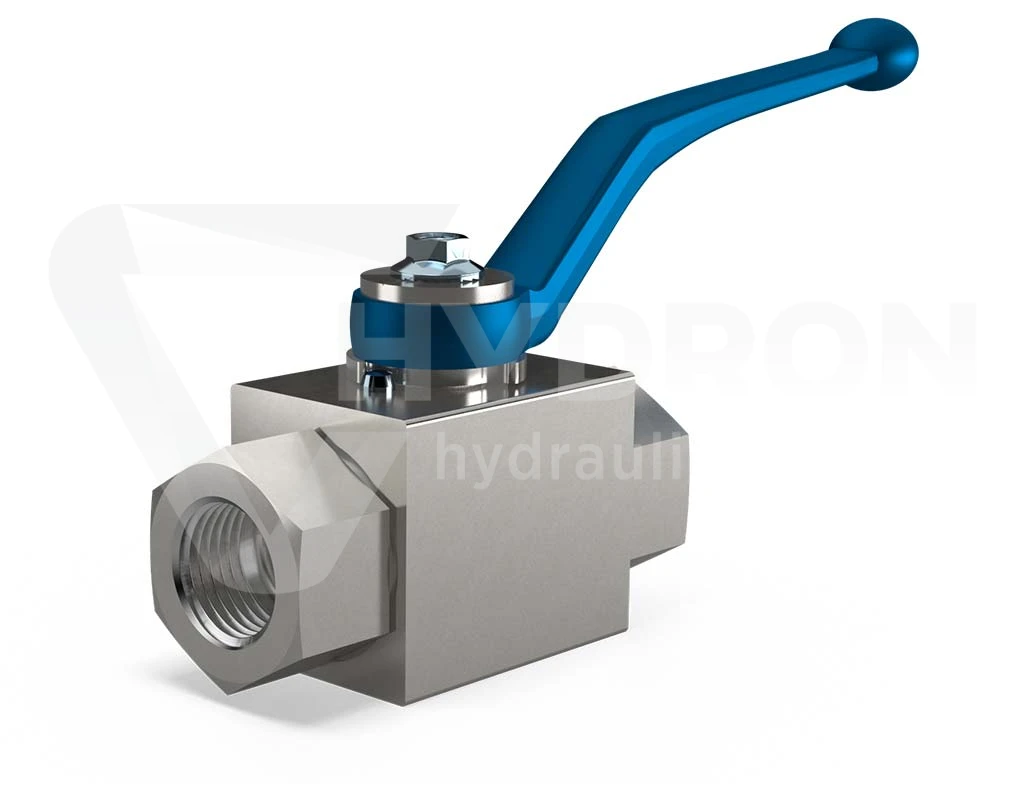

Zawór kulowy dwudrożny BKH DN10 3/8" NPT 500 bar

Zawór kulowy dwudrożny BKH DN10 z gwintami wewnętrznymi 3/8" NPT to kompaktowy zawór odcinający przeznaczony do wysokociśnieniowych instalacji hydraulicznych. Wariant BKH-DN10-3/8" NPT ma prześwit LW 10 mm i ciśnienie znamionowe PN 500 bar, dzięki czemu sprawdza się w obwodach, w których potrzebne jest szybkie, ręczne otwarcie lub całkowite odcięcie przepływu.

Parametry techniczne

typ: zawór kulowy hydrauliczny,
wykonanie: dwudrożne,
seria: BKH,
średnica nominalna: DN10,
prześwit LW: 10 mm,
gwint przyłączeniowy: 3/8" NPT,
rodzaj gwintu: wewnętrzny,
standard gwintu: ANSI B1.20.1 NPT,
ciśnienie znamionowe: PN 500 bar,
długość L: 72 mm,
głębokość przyłącza i: 13,5 mm,
masa: około 0,55 kg,
materiał korpusu: stal,
materiał kuli: stal,
materiał trzpienia: stal,
gniazda kuli: POM,
temperatura pracy: od -20°C do +100°C,
obsługa: ręczna.

DN10 i prześwit 10 mm – co oznaczają w praktyce?

W tym wariancie średnica nominalna DN10 odpowiada rzeczywistemu prześwitowi LW 10 mm. Parametr ten ma znaczenie przy ocenie przepływu przez zawór i pozwala lepiej dobrać go do średnicy przewodu oraz wymagań konkretnego obwodu hydraulicznego.

Nie warto dobierać zaworu wyłącznie po rozmiarze gwintu. Dwa zawory z takim samym przyłączem mogą mieć inną średnicę wewnętrzną i inną klasę ciśnieniową.

3/8" NPT – gwint do sprawdzenia przed montażem

Zawór posiada dwa gwinty wewnętrzne 3/8" NPT wykonane zgodnie z ANSI B1.20.1. Przy montażu należy upewnić się, że elementy współpracujące również mają gwint NPT.

Gwintu 3/8" NPT nie należy utożsamiać z 3/8" BSP. Nominalny rozmiar calowy jest podobny, ale standardy różnią się geometrią i parametrami gwintu. Próba łączenia niezgodnych elementów może prowadzić do uszkodzenia gwintu lub problemów ze szczelnością.

500 bar – wysokie ciśnienie w kompaktowym zaworze

Dla wariantu BKH-DN10-3/8" NPT producent podaje PN 500 bar. Jest to parametr konkretnego zaworu, a nie automatyczna wartość dopuszczalna dla całej instalacji.

Ciśnienie robocze kompletnego układu zawsze ogranicza element o najniższej wartości znamionowej, dlatego trzeba uwzględnić również przewody, złączki, adaptery, szybkozłącza i pozostałe komponenty.

Jak działa zawór kulowy BKH?

Wewnątrz korpusu znajduje się stalowa kula z kanałem przepływowym. Po ustawieniu zaworu w pozycji otwartej kanał umożliwia przepływ medium pomiędzy obydwoma przyłączami. Obrót mechanizmu zamyka drogę przepływu i odcina wybraną część instalacji.

Zawór dwudrożny nie służy do rozdzielania strumienia na kilka odbiorników. Jego podstawową funkcją jest otwarcie lub zamknięcie jednej linii hydraulicznej.

Stalowa konstrukcja zaworu BKH

Karta katalogowa wskazuje stalowy korpus, stalową kulę oraz stalowy trzpień. Gniazda kuli wykonano z POM. W zależności od wariantu materiałowego producent przewiduje uszczelnienia O-ring z NBR lub FPM.

Zakres temperatury pracy podany dla obu konfiguracji materiałowych wynosi od -20°C do +100°C.

Gdzie sprawdzi się BKH DN10 3/8" NPT?

Zawór może być stosowany jako ręczny element odcinający w układach hydrauliki maszynowej, agregatach, stanowiskach przemysłowych oraz instalacjach wykorzystujących standard NPT. Sprawdza się tam, gdzie wymagane jest szybkie odseparowanie przewodu lub konkretnej gałęzi obwodu.

Praktyczny element podczas serwisu instalacji

Prawidłowo rozmieszczony zawór odcinający może ułatwić diagnostykę i obsługę maszyny, ponieważ pozwala odizolować wybrany fragment układu. Nie zastępuje jednak procedury bezpiecznego rozładowania ciśnienia przed rozpoczęciem prac serwisowych.

Co sprawdzić przed zakupem?

czy wymagany jest zawór dwudrożny,
czy właściwy rozmiar to DN10,
czy instalacja ma przyłącza 3/8" NPT,
czy wymagany prześwit 10 mm odpowiada obwodowi,
czy ciśnienie instalacji nie przekracza parametrów zastosowanych komponentów,
czy zakres temperatur odpowiada warunkom pracy.

Najczęstszy błąd: 3/8" NPT zamiast 3/8" BSP

Przy zaworach calowych jedną z najczęstszych pomyłek jest dobór elementu wyłącznie według nominalnego rozmiaru 3/8". Przed zamówieniem warto sprawdzić standard gwintu na starym zaworze, w dokumentacji maszyny albo za pomocą wzornika gwintów.
