Zawór kulowy dwudrożny BKH DN25 1" NPT 500 bar

Przejdź do sekcji Opinie

281,71 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu NPT
Rozmiar gwintu 1" NPT
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 500 bar
Typ zaworu zamykający / odcinający
Otwory montażowe tak ( w korpusie )
Materiał stal ocynkowana
Temperatura pracy od -20°C do +100°C

Opis

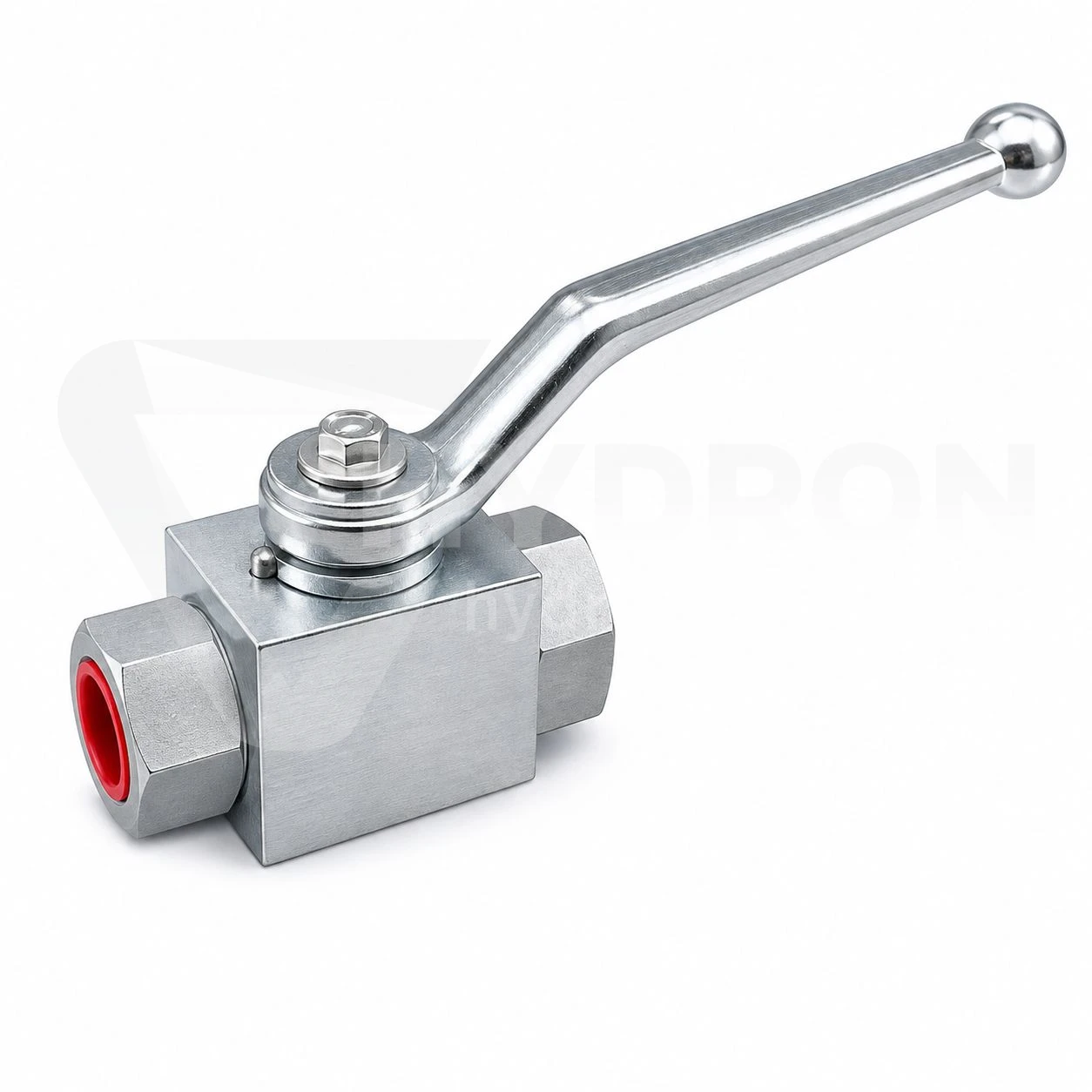

Zawór kulowy dwudrożny BKH DN25 1" NPT 350 bar

Zawór kulowy dwudrożny BKH DN25 z gwintami wewnętrznymi 1" NPT to stalowy zawór odcinający przeznaczony do instalacji hydraulicznych wymagających ręcznego otwierania lub całkowitego zamykania przepływu. Wariant BKH-DN25-1"NPT ma prześwit LW 25 mm i ciśnienie 350 bar. Przyłącza NPT wykonano zgodnie ze standardem ANSI B1.20.1.

Parametry techniczne

typ: zawór kulowy hydrauliczny,
wykonanie: dwudrożne,
seria: BKH,
średnica nominalna: DN25,
prześwit LW: 25 mm,
gwint przyłączeniowy: 1" NPT,
rodzaj gwintu: wewnętrzny,
standard gwintu: ANSI B1.20.1 NPT,
ciśnienie: 350 bar,
długość L: 113 mm,
głębokość przyłącza i: 21,6 mm,
masa: około 2,30 kg,
materiał obudowy: stal,
materiał kuli zaworu: stal,
materiał trzpienia: stal,
gniazdo kuli: POM,
zakres temperatury: od -20°C do +100°C,
sterowanie: ręczne.

DN25 i prześwit 25 mm

Dla tego wariantu prześwit LW wynosi 25 mm. Parametr ten określa rzeczywisty przekrój przepływu przez zawór i powinien być uwzględniany razem z rozmiarem przyłącza podczas doboru do instalacji.

Gwint 1" NPT określa sposób podłączenia zaworu, natomiast DN25 i LW 25 mm opisują jego część przepływową. To dwa różne parametry, które trzeba sprawdzić niezależnie.

1" NPT przyłącze według ANSI B1.20.1

Zawór posiada dwa gwinty wewnętrzne 1" NPT. Karta katalogowa HYDRON określa ten standard jako ANSI B1.20.1 NPT.

Nie należy utożsamiać gwintu 1" NPT z 1" BSP. Podobne oznaczenie calowe nie oznacza zgodności połączenia. Przed montażem warto zawsze sprawdzić rzeczywisty standard gwintu w instalacji.

350 bar – właściwa wartość dla BKH-DN25

Dla standardowego wariantu BKH-DN25-1"NPT karta podaje ciśnienie 350 bar. Jest to istotna różnica względem mniejszych zaworów BKH, które mogą występować w wykonaniach 500 bar.

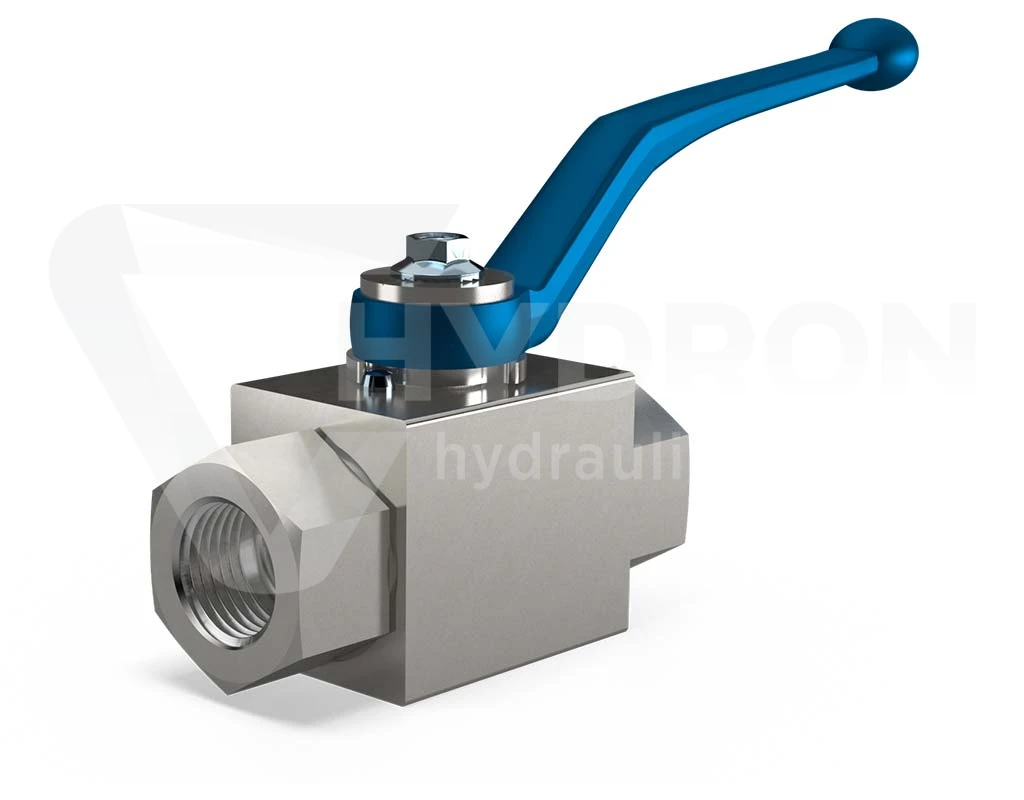

W tej samej rodzinie dostępny jest również wariant BKHP500-DN25-1"NPT o ciśnieniu 500 bar. Dlatego przy doborze należy zwracać uwagę nie tylko na DN i gwint, ale również na dokładne oznaczenie serii.

BKH czy BKHP500 nie pomyl tych wersji

BKH-DN25 i BKHP500-DN25 mogą mieć to samo przyłącze 1" NPT oraz ten sam prześwit LW 25 mm, ale różnią się dopuszczalnym ciśnieniem. Standardowy BKH-DN25 ma 350 bar, natomiast BKHP500-DN25 został przewidziany do 500 bar.

To oznacza, że nie należy przypisywać wartości 500 bar do zwykłego BKH-DN25 tylko dlatego, że taki parametr występuje w wariancie BKHP500.

Stalowa konstrukcja zaworu

Zgodnie z kartą HYDRON obudowa, kula zaworu oraz trzpień wykonane są ze stali. Gniazdo kuli wykonano z POM.

Producent przewiduje dwa warianty materiałowe uszczelnień: NBR dla kombinacji 112A oraz FPM dla kombinacji 1128. Dla obu wariantów podany zakres temperatury wynosi od -20°C do +100°C.

Wymiary korpusu BKH-DN25

I: 66 mm,
B: 58 mm,
H: 83 mm,
h: 65 mm,
m: 29,5 mm,
SW: 14 mm,
K: 200 mm,
H1: 87 mm.

Wymiary te pomagają ocenić, czy zawór zmieści się w istniejącej zabudowie hydraulicznej, szczególnie przy agregatach, blokach i instalacjach o ograniczonej przestrzeni.

Otwory montażowe i ISO 5211

Dla DN25 karta przewiduje otwory montażowe o parametrach a 44 mm, g 6,3 mm oraz t 6 mm.

Wariant DN25 posiada również interfejs F05 zgodny z ISO 5211, z gwintem M6.

Gdzie stosować BKH DN25 1" NPT?

Zawór może być stosowany jako ręczny element odcinający w instalacjach hydrauliki maszynowej, przemysłowej i mobilnej, wszędzie tam, gdzie wykorzystywane są przyłącza 1" NPT i wymagany jest prześwit 25 mm.

Sprawdza się przy odcinaniu przewodów, fragmentów instalacji, agregatów hydraulicznych oraz elementów wymagających okresowego odseparowania.

Co sprawdzić przed zakupem?

czy wymagany jest zawór dwudrożny,
czy właściwy rozmiar to DN25,
czy wymagany prześwit wynosi 25 mm,
czy instalacja ma gwinty 1" NPT,
czy ciśnienie robocze układu nie przekracza 350 bar dla wersji BKH,
czy zamiast BKH nie jest wymagany wariant BKHP500,
czy zakres temperatury -20°C do +100°C odpowiada warunkom pracy.

Zawory kulowe dwudrożne NPT w HYDRON

Pozostałe warianty znajdziesz w kategorii zawory kulowe dwudrożne NPT. Przy wyborze warto porównać DN, prześwit LW, rozmiar gwintu oraz ciśnienie konkretnego wykonania.
