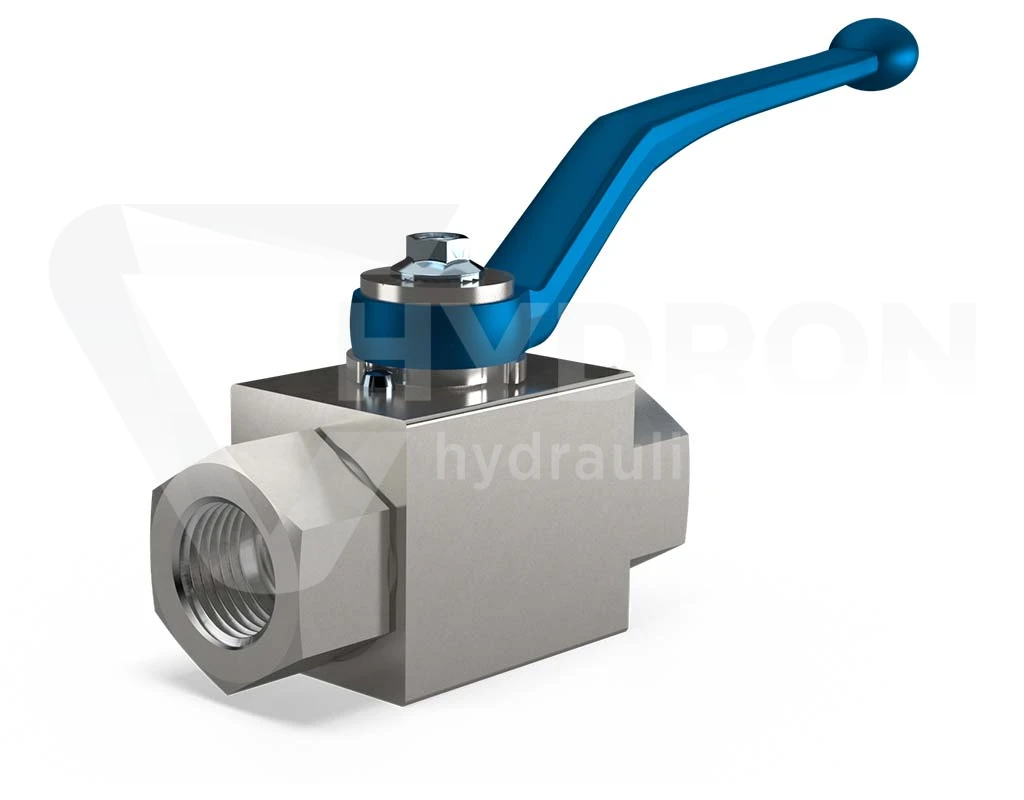

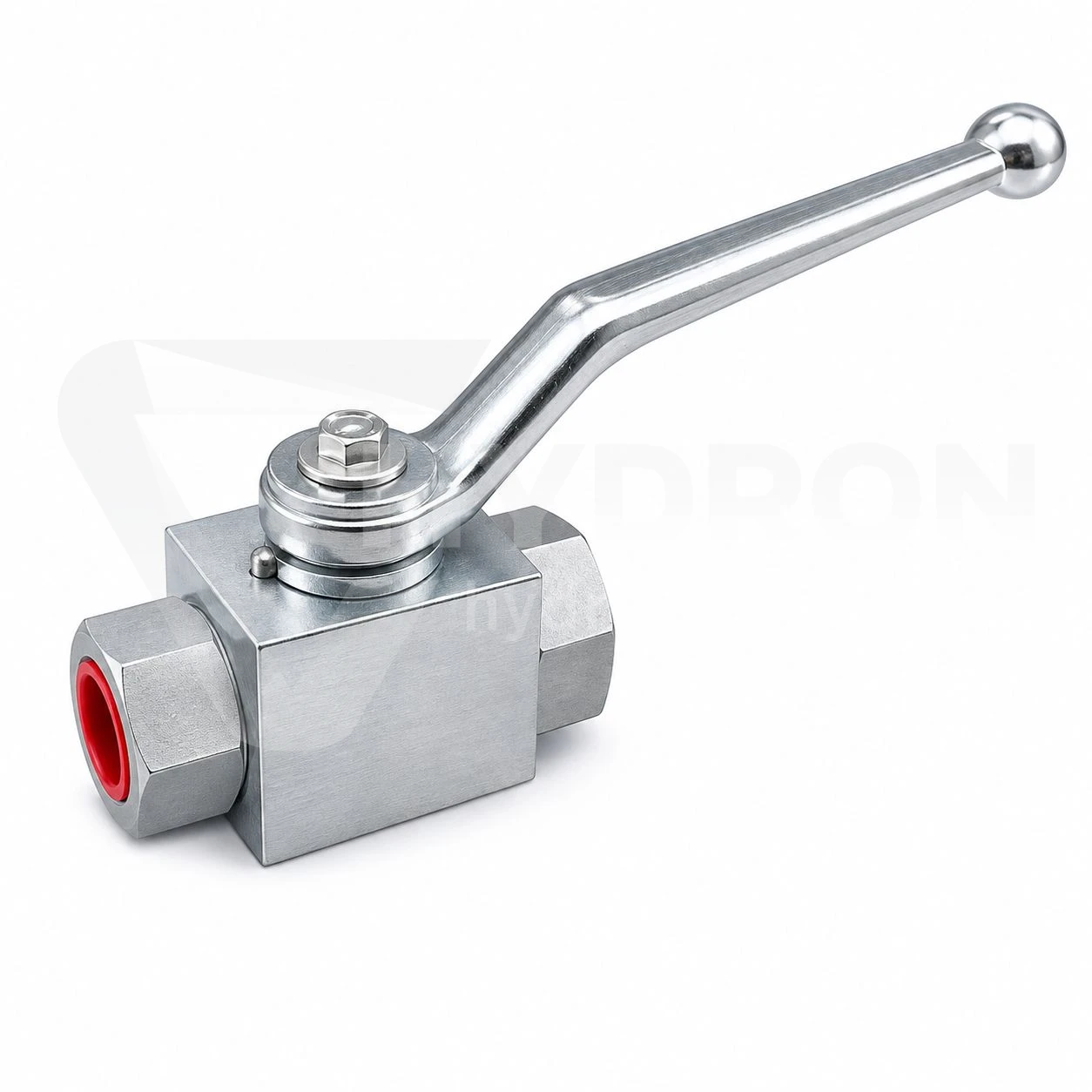

Zawór kulowy dwudrożny BKH DN20 3/4" NPT 500 bar

Przejdź do sekcji Opinie

208,64 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu NPT
Rozmiar gwintu 3/4" NPT
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 500 bar
Typ zaworu zamykający / odcinający
Otwory montażowe tak ( w korpusie )
Materiał stal ocynkowana
Temperatura pracy od -20°C do +100°C

Opis

Zawór kulowy dwudrożny BKH DN20 3/4" NPT 420 bar

Zawór kulowy dwudrożny BKH DN20 z gwintami wewnętrznymi 3/4" NPT to stalowy zawór odcinający przeznaczony do instalacji hydraulicznych wymagających pewnego i szybkiego zamknięcia przepływu. Wariant BKH-DN20-3/4"NPT ma prześwit LW 20 mm oraz ciśnienie 420 bar. Ręczne sterowanie pozwala odciąć wybraną gałąź układu, a przyłącza NPT odpowiadają standardowi ANSI B1.20.1.

Parametry techniczne

typ: zawór kulowy hydrauliczny,
wykonanie: dwudrożne,
seria: BKH,
średnica nominalna: DN20,
prześwit LW: 20 mm,
gwint przyłączeniowy: 3/4" NPT,
rodzaj gwintu: wewnętrzny,
standard gwintu: ANSI B1.20.1 NPT,
ciśnienie: 420 bar,
długość L: 95 mm,
głębokość przyłącza i: 18,3 mm,
masa: około 1,63 kg,
materiał obudowy: stal,
materiał kuli zaworu: stal,
materiał trzpienia: stal,
gniazdo kuli: POM,
zakres temperatury: od -20°C do +100°C,
sterowanie: ręczne.

DN20 i prześwit 20 mm

Dla tego wariantu prześwit LW wynosi 20 mm. Parametr ten ma znaczenie przy ocenie przepływu i pozwala dobrać zawór do konkretnej linii hydraulicznej bardziej precyzyjnie niż sam rozmiar gwintu.

Gwint 3/4" NPT określa sposób przyłączenia zaworu, natomiast DN20 i LW 20 mm opisują jego stronę przepływową. Przy doborze należy więc sprawdzać oba parametry.

3/4" NPT – gwint wewnętrzny wg ANSI B1.20.1

Zawór ma dwa gwinty wewnętrzne 3/4" NPT. Karta HYDRON wskazuje dla tej grupy przyłączy standard ANSI B1.20.1 NPT.

Nie należy traktować 3/4" NPT jako zamiennika 3/4" BSP. Zbliżone oznaczenie calowe nie oznacza zgodności gwintów, dlatego przed montażem warto potwierdzić rzeczywisty standard przyłącza w instalacji.

420 bar – właściwe ciśnienie dla tego wariantu

Dla BKH-DN20-3/4"NPT karta katalogowa podaje ciśnienie 420 bar. To istotne, ponieważ mniejsze warianty BKH z gwintami NPT, takie jak DN6, DN10 czy DN13, występują w wykonaniach 500 bar, natomiast DN20 ma już niższą wartość znamionową.

Nie należy więc przenosić parametru 500 bar z mniejszych rozmiarów na zawór DN20. Dopuszczalne ciśnienie całego układu zależy również od parametrów przewodów, złączek i pozostałych elementów instalacji.

Stalowa konstrukcja BKH

Zgodnie z kartą katalogową obudowa, kula zaworu oraz trzpień wykonane są ze stali. Gniazdo kuli wykonano z POM. Producent przewiduje dwa warianty uszczelnień: NBR dla kombinacji 112A oraz FPM dla kombinacji 1128.

Dla obu kombinacji materiałowych podany zakres temperatury wynosi od -20°C do +100°C.

Jak działa zawór dwudrożny BKH?

Zawór posiada dwa przyłącza robocze i służy do otwierania lub całkowitego odcinania przepływu. Obrót rękojeści powoduje zmianę położenia stalowej kuli wewnątrz korpusu.

W pozycji otwartej kanał w kuli umożliwia przepływ medium, natomiast po obrocie zawór zamyka drogę przepływu. Konstrukcja dwudrożna nie służy do rozdzielania strumienia na kilka odbiorników.

Wymiary korpusu BKH-DN20

I: 62 mm,
B: 49 mm,
H: 75 mm,
h: 57 mm,
m: 24,5 mm,
SW: 14 mm,
K: 200 mm,
H1: 79 mm.

Znajomość wymiarów korpusu pomaga ocenić, czy zawór zmieści się w istniejącej zabudowie maszyny, agregatu hydraulicznego lub stanowiska przemysłowego.

Otwory montażowe dla DN20

Dla DN20 karta przewiduje otwory montażowe o parametrach: a 44 mm, g 6,2 mm oraz t 6 mm. Pozwala to zamocować korpus zaworu do płyty lub konstrukcji maszyny.

Wariant DN20 posiada również interfejs montażowy F05 według ISO 5211 z gwintem M6, co może mieć znaczenie przy planowaniu sposobu montażu lub dalszej zabudowy.

Gdzie stosować BKH DN20 3/4" NPT?

Zawór może być stosowany jako ręczny element odcinający w hydraulice maszynowej, przemysłowej i mobilnej, wszędzie tam, gdzie wykorzystywane są przyłącza 3/4" NPT i wymagany jest prześwit 20 mm.

Sprawdza się przy odcinaniu przewodów, fragmentów instalacji, agregatów i innych elementów układu wymagających okresowego odseparowania.

Co sprawdzić przed zakupem?

czy wymagany jest zawór dwudrożny,
czy właściwy rozmiar to DN20,
czy wymagany prześwit wynosi 20 mm,
czy instalacja ma gwinty 3/4" NPT,
czy ciśnienie robocze układu odpowiada wartości 420 bar,
czy zakres temperatury -20°C do +100°C jest odpowiedni,
czy dostępna przestrzeń pozwala na montaż korpusu i rękojeści.

Zawory kulowe dwudrożne NPT w HYDRON

Pozostałe rozmiary dostępne są w kategorii zawory kulowe dwudrożne NPT. Przy wyborze warto porównać DN, prześwit LW, gwint oraz ciśnienie konkretnego wariantu.
