Zawór kulowy dwudrożny BKH DN13 1/2" NPT 500 bar

Przejdź do sekcji Opinie

121,92 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu NPT
Rozmiar gwintu 1/2" NPT
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 500 bar
Typ zaworu zamykający / odcinający
Otwory montażowe tak ( w korpusie )
Materiał stal ocynkowana
Temperatura pracy od -20°C do +100°C

Opis

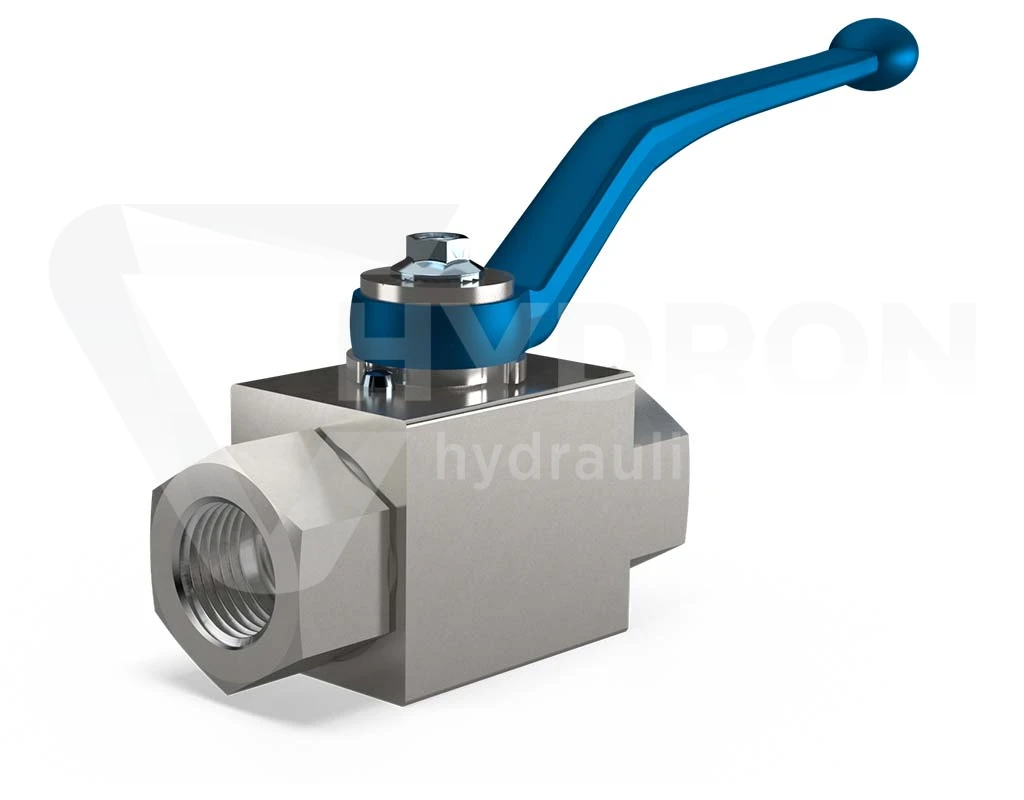

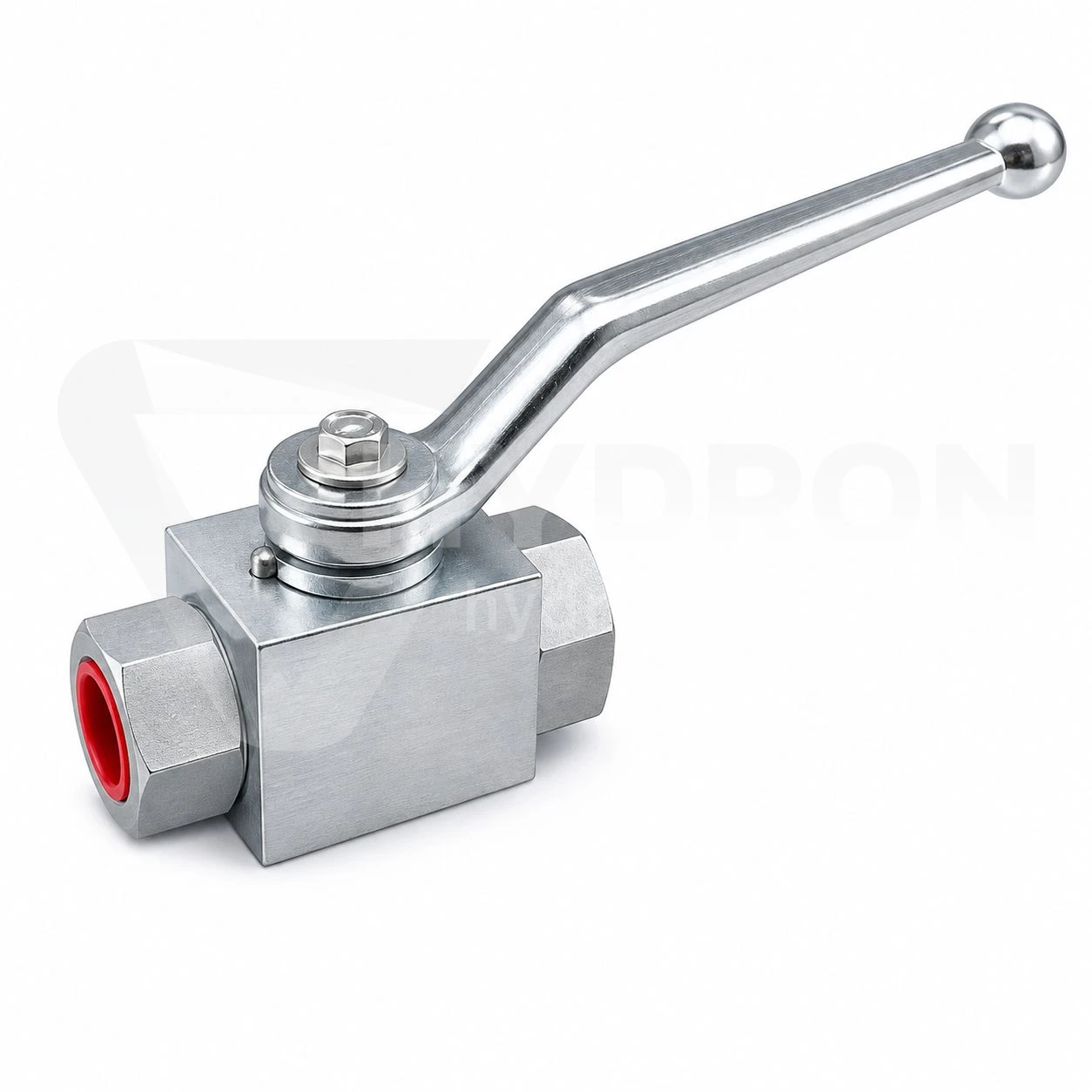

Zawór kulowy dwudrożny BKH DN13 1/2" NPT 500 bar

Zawór kulowy dwudrożny BKH DN13 z gwintami wewnętrznymi 1/2" NPT to stalowy zawór odcinający przeznaczony do wysokociśnieniowych instalacji hydraulicznych. Wariant BKH-DN13-1/2"NPT ma prześwit LW 13 mm i ciśnienie znamionowe 500 bar. Ręczne sterowanie kulą pozwala szybko otworzyć lub całkowicie odciąć przepływ w wybranej linii hydraulicznej, a przyłącza NPT umożliwiają zastosowanie zaworu w instalacjach wykorzystujących amerykański standard gwintu rurowego ANSI B1.20.1.

Parametry techniczne zaworu BKH DN13

typ: zawór kulowy hydrauliczny,
wykonanie: dwudrożne,
seria: BKH,
średnica nominalna: DN13,
prześwit LW: 13 mm,
gwint przyłączeniowy: 1/2" NPT,
rodzaj gwintu: wewnętrzny,
standard gwintu: ANSI B1.20.1 NPT,
ciśnienie: 500 bar,
długość L: 83 mm,
głębokość przyłącza i: 17 mm,
masa: około 0,75 kg,
materiał obudowy: stal,
materiał kuli zaworu: stal,
materiał trzpienia: stal,
gniazdo kuli: POM,
zakres temperatury: od -20°C do +100°C,
sterowanie: ręczne.

DN13 z prześwitem 13 mm

W tym wariancie oznaczenie DN13 odpowiada prześwitowi LW 13 mm. Parametr ten określa rzeczywistą drogę przepływu przez zawór i powinien być uwzględniony razem z rozmiarem przyłącza podczas projektowania lub modernizacji instalacji.

Sam gwint 1/2" NPT nie określa jeszcze średnicy przepływu. Dlatego przy doborze zaworu warto zweryfikować zarówno przyłącze, jak i DN oraz LW.

1/2" NPT – prawidłowa identyfikacja gwintu

Zawór posiada dwa gwinty wewnętrzne 1/2" NPT. W karcie katalogowej przyłącze zostało określone zgodnie z ANSI B1.20.1 NPT, dlatego elementy współpracujące również powinny być dobrane do tego standardu.

Nie należy utożsamiać 1/2" NPT z 1/2" BSP. Podobne oznaczenie calowe nie oznacza zgodności gwintów. Różnice w ich geometrii mogą uniemożliwić prawidłowe skręcenie i szczelne wykonanie połączenia.

500 bar – parametr konkretnego wariantu

Dla BKH-DN13-1/2"NPT producent podaje wartość 500 bar. Jest to parametr tego zaworu w konkretnym wykonaniu i nie powinien być automatycznie przenoszony na pozostałe rozmiary serii BKH.

Przykładowo większe warianty NPT z tej samej rodziny mogą mieć niższe wartości ciśnienia. Z tego względu przy wyborze należy zawsze sprawdzać pełne oznaczenie zaworu, a nie tylko nazwę serii.

Stalowa konstrukcja BKH

Zgodnie z kartą katalogową obudowa, kula zaworu oraz trzpień wykonane są ze stali. Gniazdo kuli wykonano z POM. Producent przewiduje dwa warianty materiałowe uszczelnień: O-ring NBR w kombinacji 112A oraz FPM w kombinacji 1128.

Dla obu przedstawionych konfiguracji zakres temperatury wynosi od -20°C do +100°C.

Jak działa zawór dwudrożny?

Zawór BKH posiada dwa przyłącza robocze i pełni funkcję odcinającą. Obrót rękojeści powoduje zmianę położenia kuli znajdującej się wewnątrz korpusu. W pozycji otwartej kanał w kuli umożliwia przepływ medium, natomiast po obrocie zawór zamyka drogę przepływu.

Jest to rozwiązanie przeznaczone do prostego sterowania typu otwórz–zamknij, a nie do rozdzielania strumienia pomiędzy kilka odbiorników.

Wymiary korpusu BKH-DN13

I: 48 mm,
B: 35 mm,
H: 54 mm,
h: 40 mm,
m: 19 mm,
SW: 9 mm,
K: 115 mm.

Znajomość wymiarów korpusu jest szczególnie przydatna przy montażu zaworu w ograniczonej przestrzeni, na przykład w zabudowie agregatu hydraulicznego, przy bloku zaworowym lub wewnątrz maszyny.

Możliwość mocowania zaworu

Dla DN13 karta przewiduje otwory montażowe o parametrze a 32 mm, średnicy g 4,3 mm i głębokości t 4 mm. Pozwala to stabilnie zamocować korpus zaworu do konstrukcji maszyny lub płyty montażowej.

Dla tego rozmiaru przewidziano również interfejs montażowy F03 zgodny z ISO 5211, z gwintem M5. Może to mieć znaczenie przy planowaniu sposobu montażu i ewentualnej rozbudowy układu.

Gdzie stosować zawór BKH 1/2" NPT?

Zawór może być stosowany jako ręczny element odcinający w hydraulice maszynowej, przemysłowej i mobilnej, wszędzie tam, gdzie instalacja wykorzystuje przyłącza 1/2" NPT i wymagane jest ciśnienie do wartości przewidzianej dla tego wariantu.

Sprawdza się między innymi przy odcinaniu przewodów, gałęzi instalacji, elementów wykonawczych lub części układu wymagających okresowej obsługi serwisowej.

Co sprawdzić przed zakupem?

czy wymagany jest zawór dwudrożny,
czy właściwy rozmiar to DN13,
czy wymagany prześwit wynosi 13 mm,
czy instalacja posiada gwinty 1/2" NPT,
czy wymagane ciśnienie odpowiada parametrom zaworu,
czy zakres temperatury -20°C do +100°C odpowiada warunkom pracy,
czy dostępna przestrzeń jest wystarczająca dla wymiarów korpusu i rękojeści.

Zawory dwudrożne NPT w HYDRON

Pozostałe warianty znajdziesz w kategorii zawory kulowe dwudrożne NPT. Przy wyborze warto porównać DN, prześwit LW, rozmiar gwintu oraz ciśnienie konkretnego wykonania.
