Złączka prosta BB M22X1,5/M30X2 15L/20S

Przejdź do sekcji Opinie

44,01 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

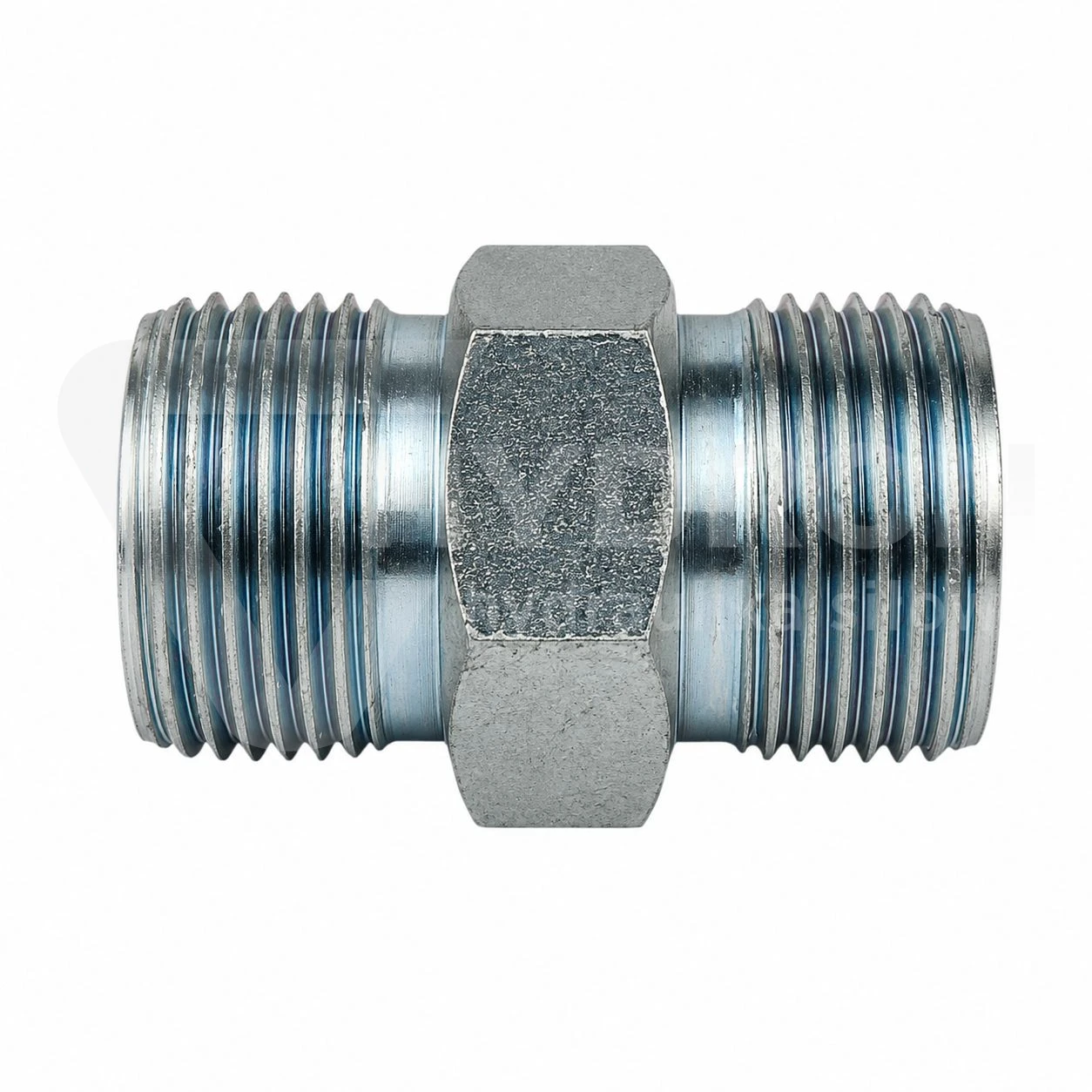

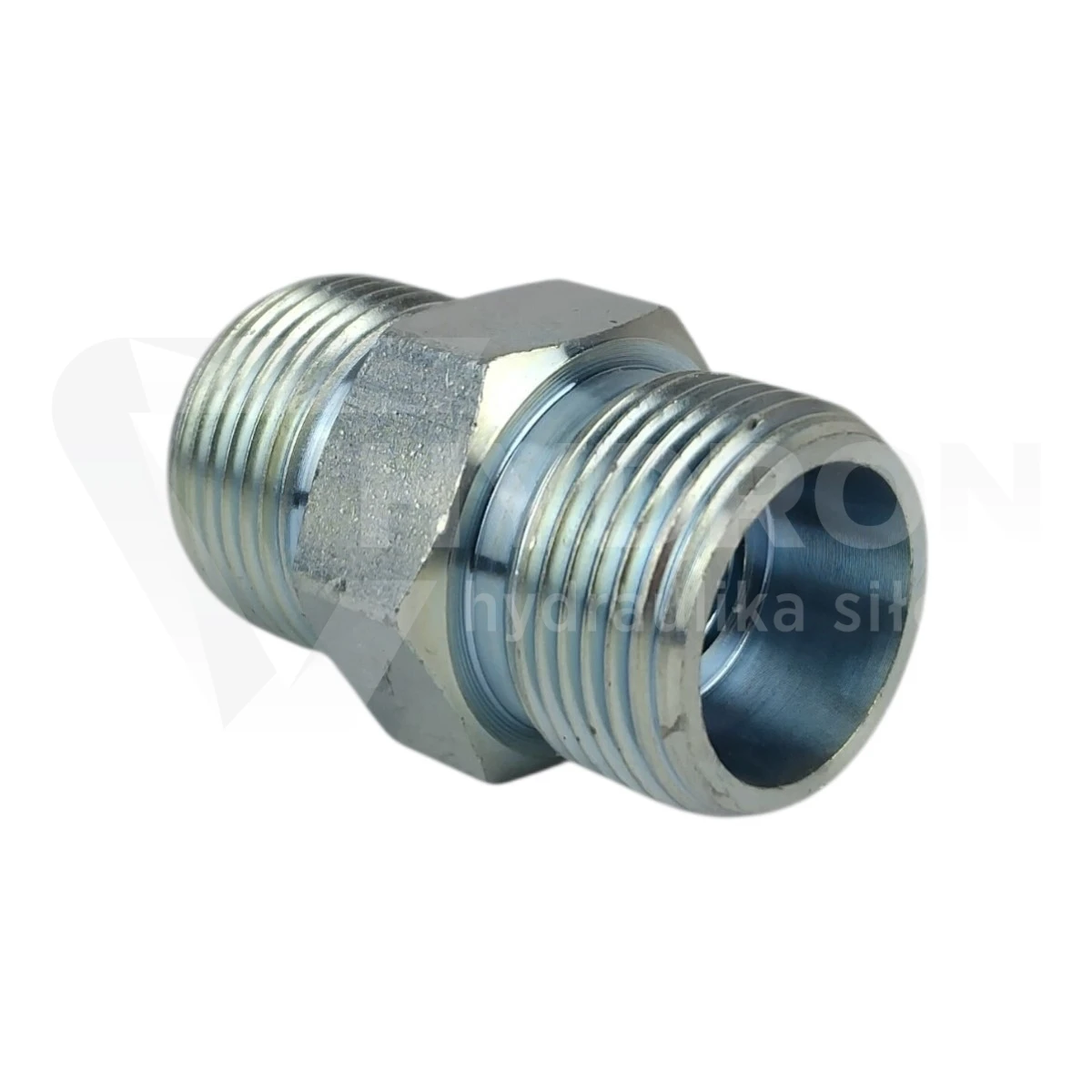

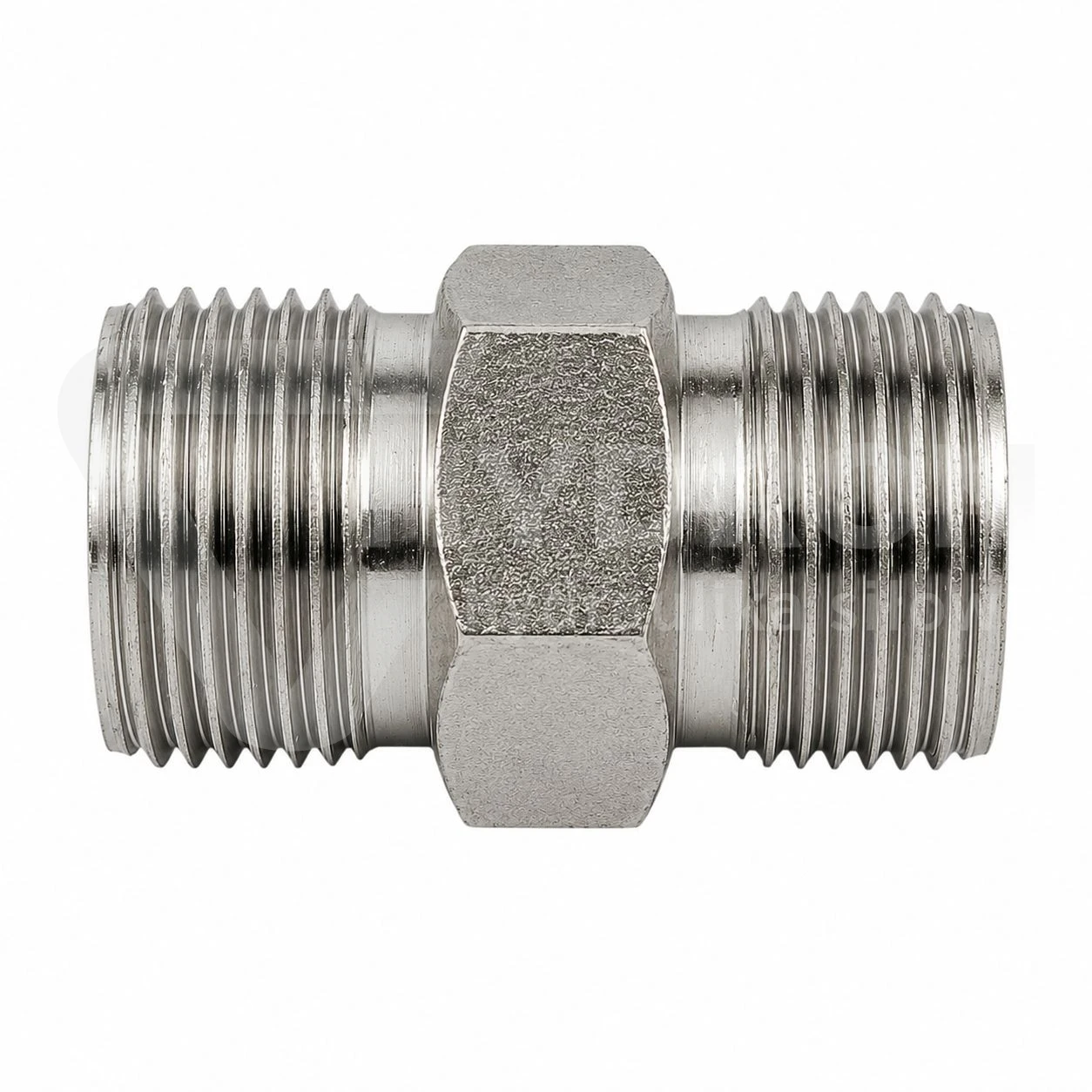

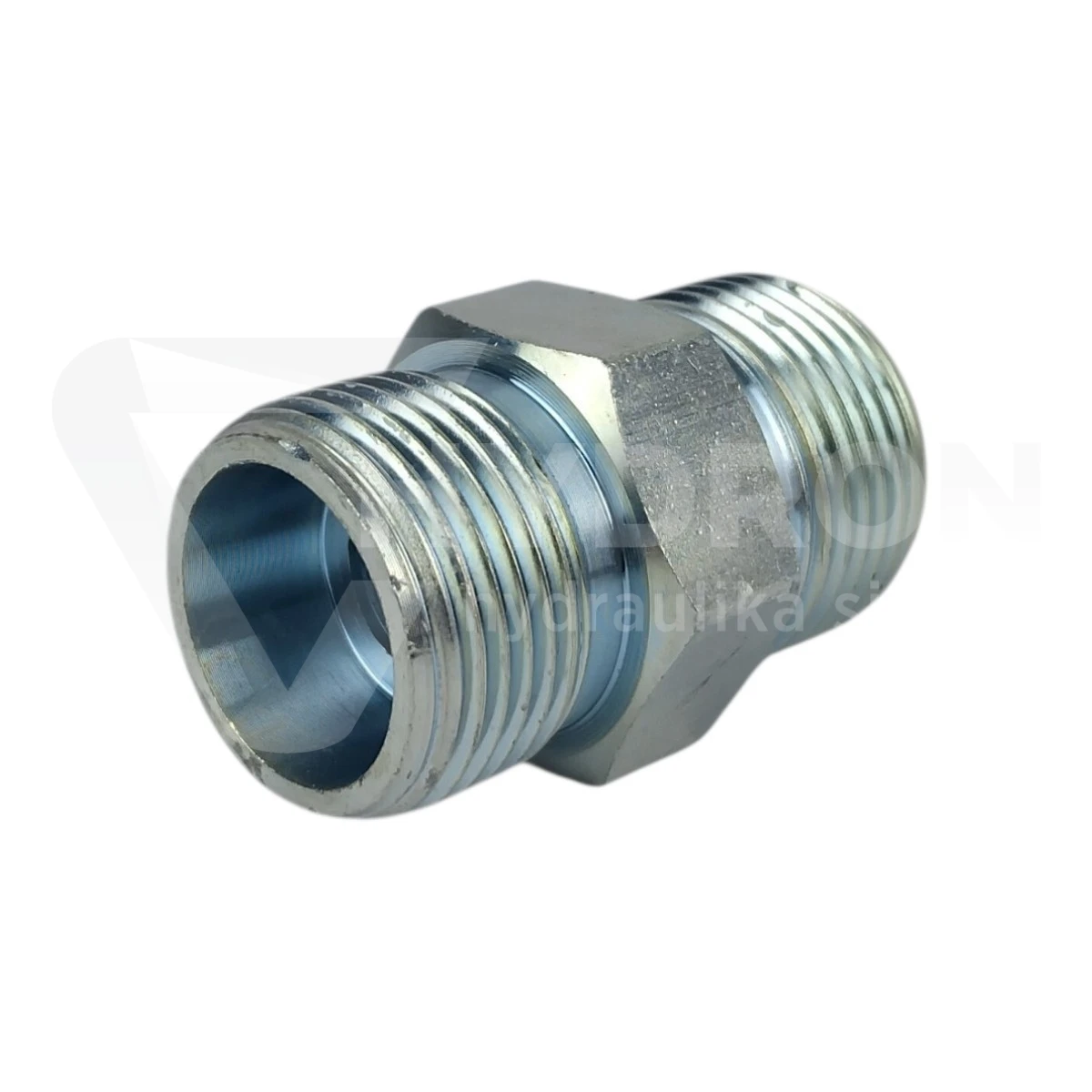

Złączka prosta BB M22x1,5 / M30x2 15L / 20S

Złączka prosta BB M22x1,5 / M30x2 15L / 20S to prosty łącznik redukcyjny przeznaczony do połączenia dwóch różnych systemów rurowych DIN 2353. Po jednej stronie znajduje się gwint zewnętrzny M22x1,5 dla rurki 15 mm w serii lekkiej L, natomiast po drugiej gwint zewnętrzny M30x2 dla rurki 20 mm w serii ciężkiej S. Produkt pozwala więc wykonać przejście nie tylko pomiędzy dwiema średnicami rur, ale również pomiędzy dwiema różnymi seriami połączeń.

Parametry techniczne

typ produktu: złączka prosta BB redukcyjna,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M30x2 zewnętrzny,
rozmiar po stronie M22x1,5: 15L,
rozmiar po stronie M30x2: 20S,
średnica rurki po stronie 15L: 15 mm,
średnica rurki po stronie 20S: 20 mm,
średnica zewnętrzna gwintu M22x1,5: około 21,6-21,9 mm,
średnica wewnętrzna gwintu M22x1,5: około 20,2-20,6 mm,
średnica zewnętrzna gwintu M30x2: około 29,6-29,9 mm,
średnica wewnętrzna gwintu M30x2: około 27,4-27,8 mm,
seria po stronie 1: lekka L,
seria po stronie 2: ciężka S,
kąt stożka połączenia: 24°,
ciśnienie pracy: 315 bar,
system połączenia: DIN 2353 / ISO 8434-1,
przeznaczenie: redukcja z 15L na 20S.

15L / 20S - czym różni się ta redukcja od typowej?

W wielu złączkach redukcyjnych zmienia się jedynie średnica rurki, a obie strony pozostają w tej samej serii. Tutaj sytuacja jest inna. Strona 15L należy do serii lekkiej L, natomiast 20S do serii ciężkiej S.

Oznacza to, że złączka pełni jednocześnie dwie funkcje:

zmienia średnicę rurki z 15 mm na 20 mm,
przechodzi z serii lekkiej L na ciężką S.

To właśnie ta kombinacja czyni ten wariant przydatnym w modernizacjach i naprawach instalacji, w których trzeba połączyć dwa różne standardy rurowe.

M22x1,5 po stronie 15L

Po stronie lekkiej znajduje się gwint zewnętrzny M22x1,5. W tej konfiguracji współpracuje on z rurką o średnicy zewnętrznej 15 mm.

Przy pomiarze suwmiarką zewnętrzna średnica gwintu M22x1,5 wynosi zwykle około 21,6-21,9 mm. Skok gwintu to 1,5 mm.

Ważne jest, aby nie dobierać elementu tylko po średnicy M22. Przy tym produkcie trzeba potwierdzić oznaczenie 15L, ponieważ ten sam gwint może występować także w innych rozwiązaniach hydraulicznych.

M30x2 po stronie 20S

Druga strona złączki wykorzystuje gwint zewnętrzny M30x2 i jest przeznaczona dla rurki 20 mm w ciężkiej serii S.

Średnica zewnętrzna gwintu M30x2 mierzona suwmiarką wynosi zwykle około 29,6-29,9 mm, a skok gwintu 2 mm.

To szczególnie ważne przy doborze, ponieważ M30x2 może występować również w serii 22L. W tym produkcie właściwa konfiguracja to wyłącznie 20S.

Dlaczego M30x2 20S nie jest tym samym co M30x2 22L?

Choć rozmiar gwintu może być identyczny, oba połączenia współpracują z innymi średnicami rur i należą do różnych serii.

M30x2 20S - rurka 20 mm, seria ciężka S,
M30x2 22L - rurka 22 mm, seria lekka L.

Nie należy więc traktować ich jako bezpośrednich zamienników.

Stożek 24° i połączenie na pierścień zacinający

Złączka należy do systemu metrycznych połączeń rurowych DIN 2353 ze stożkiem 24°. Kompletne połączenie wykonuje się przy zastosowaniu właściwych pierścieni zacinających i nakrętek dobranych osobno dla 15L oraz 20S.

Po stronie 15L trzeba zastosować elementy do rurki 15 mm w serii lekkiej, a po stronie 20S elementy przeznaczone do rurki 20 mm w serii ciężkiej.

Nie kompletuj obu stron tym samym zestawem

To jeden z częstszych błędów przy takich redukcjach. Ponieważ obie strony należą do różnych serii, nie można zastosować jednakowych pierścieni i nakrętek po obu końcach.

Każda strona musi zostać skompletowana zgodnie ze swoim oznaczeniem:

15L po stronie M22x1,5,
20S po stronie M30x2.

Ciśnienie pracy 315 bar

Dla konfiguracji 15L / 20S stosowane jest ciśnienie pracy 315 bar.

W kompletnym układzie zawsze należy jednak sprawdzić także dopuszczalne ciśnienie rur, przewodów, zaworów, pierścieni i nakrętek. Ostateczne ciśnienie pracy całej instalacji wyznacza element o najniższej wartości znamionowej.

Kiedy taka redukcja jest szczególnie przydatna?

Złączka M22x1,5 / M30x2 15L / 20S sprawdza się przede wszystkim tam, gdzie instalacja została wykonana z elementów o różnych klasach i średnicach.

Typowe sytuacje to:

modernizacja starszej maszyny,
podłączenie nowego podzespołu do istniejącej instalacji,
zmiana średnicy linii hydraulicznej,
przejście z lekkiej serii L na ciężką S,
naprawa instalacji bez wymiany całego odcinka rur.

Zmiana 15 mm na 20 mm a przepływ oleju

Przejście z rurki 15 mm na 20 mm zwiększa przekrój przepływu. Przy tej samej ilości oleju może to zmniejszyć prędkość medium po stronie większej rury.

Jeżeli przepływ odbywa się w przeciwnym kierunku, czyli z 20S do 15L, warto sprawdzić, czy rurka 15 mm nie będzie zbyt mała dla wymaganej wydajności układu.

Najczęstszy błąd przy identyfikacji

Najłatwiej pomylić ten produkt z wariantem M22x1,5 / M30x2 15L / 22L. Gwinty są takie same, ale większa strona należy do zupełnie innej serii.

Dlatego przed zamówieniem trzeba sprawdzić nie tylko gwint M30x2, ale przede wszystkim średnicę rurki po tej stronie:

20 mm oznacza 20S,
22 mm oznacza 22L.

Jak prawidłowo zmierzyć oba gwinty?

Przy identyfikacji starej złączki pomocne są następujące zakresy:

M22x1,5 - około 21,6-21,9 mm po średnicy zewnętrznej,
M30x2 - około 29,6-29,9 mm po średnicy zewnętrznej.

Po zmierzeniu średnicy warto dodatkowo sprawdzić skok gwintu: odpowiednio 1,5 mm i 2 mm.

DIN 2353 / ISO 8434-1

Produkt należy do systemu metrycznych połączeń rurowych DIN 2353 / ISO 8434-1. Standard ten wykorzystuje stożek 24° oraz połączenia na pierścień zacinający.

Więcej wariantów znajdziesz w kategorii złączek prostych BB.
