Złączka / Przyłączka M22X1,5/M30X2 15L/22L

Przejdź do sekcji Opinie

23,49 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-10/6L
Oznaczenie wg VITILLO AME2215L.1
Oznaczenie wg CAST 605332.1
Oznaczenie wg PARKER ERMETO XGR 22-15-L

Opis

Złączka / Przyłączka M22x1,5/M30x2 15L/22L

Złączka / Przyłączka M22x1,5 / M30x2 15L / 22L to prosty element przejściowy do metrycznych instalacji hydraulicznych. Łączy stronę M22x1,5 15L z większą stroną M30x2 22L, umożliwiając bezpośrednie przejście z rury o średnicy zewnętrznej 15 mm na rurę 22 mm.

Obie strony należą do lekkiej serii L, dlatego produkt jest typową redukcją wymiarową bez zmiany serii. Zastosowanie jednego korpusu pozwala uprościć połączenie i ograniczyć liczbę dodatkowych adapterów w instalacji.

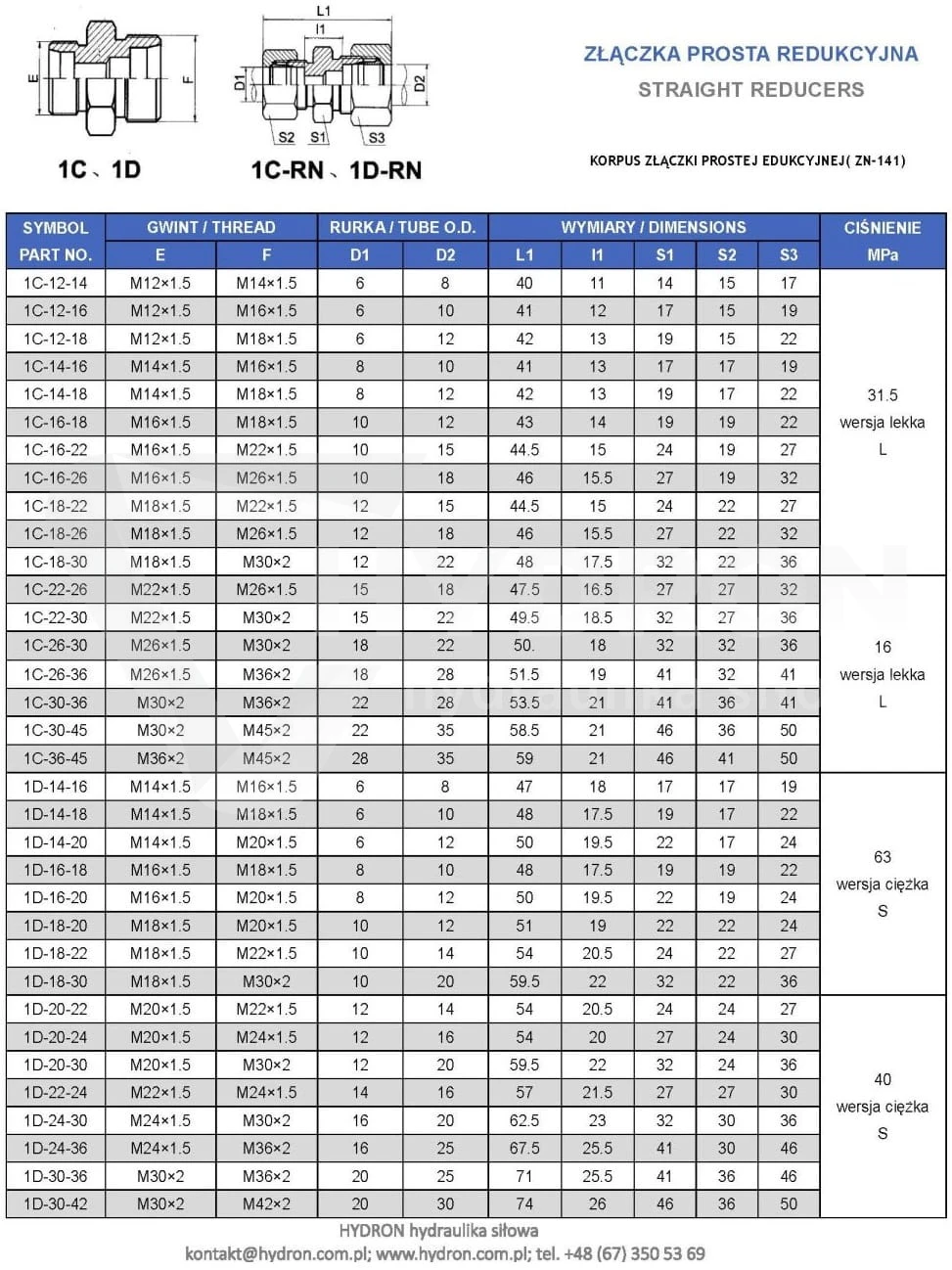

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M30x2 zewnętrzny,
rozmiar po stronie M22x1,5: 15L,
rozmiar po stronie M30x2: 22L,
średnica zewnętrzna rury po stronie 15L: 15 mm,
średnica zewnętrzna rury po stronie 22L: 22 mm,
seria: lekka L,
skok gwintu M22: 1,5 mm,
skok gwintu M30: 2 mm,
praktyczny pomiar gwintu M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M30x2: około 29,6-29,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
konstrukcja: prosta redukcja w serii L,
przeznaczenie: połączenie systemu 15L z 22L.

15L na 22L - duże przejście w jednej serii

W tej złączce zmienia się przede wszystkim średnica rury:

15L - rura 15 mm, gwint M22x1,5,
22L - rura 22 mm, gwint M30x2.

Różnica wynosi aż 7 mm, ale obie strony pozostają w lekkiej serii L. Dzięki temu produkt pozwala bezpośrednio połączyć dwa odcinki instalacji bez przechodzenia na serię ciężką S.

Najważniejsza pułapka: M30x2 nie zawsze oznacza 22L

Przy większej stronie tej złączki szczególnie łatwo o błąd. Gwint M30x2 występuje w więcej niż jednej konfiguracji rurowej.

M30x2 22L - rura 22 mm, seria lekka L,
M30x2 20S - rura 20 mm, seria ciężka S.

Gwint jest ten sam, ale średnica rury i seria połączenia są inne. W tym produkcie właściwa jest dokładnie konfiguracja 22L.

M22x1,5 po stronie 15L

Po mniejszej stronie zastosowano gwint zewnętrzny M22x1,5, który w tej konfiguracji współpracuje z rurą 15 mm w lekkiej serii L.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu wynosi zwykle około 21,6-21,9 mm. Skok gwintu wynosi 1,5 mm.

M22x1,5 15L a M22x1,5 14S

Również po stronie M22 nie wystarczy sprawdzić samego gwintu.

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Przed zakupem trzeba więc potwierdzić nie tylko gwint, ale również średnicę rury.

M30x2 po stronie 22L

Większa strona złączki wykorzystuje gwint zewnętrzny M30x2. W tym wariancie odpowiada on rurze o średnicy zewnętrznej 22 mm w lekkiej serii L.

Praktyczny pomiar zewnętrzny gwintu wynosi około 29,6-29,9 mm, a skok gwintu dokładnie 2 mm.

Dlaczego bezpośrednia redukcja 15L / 22L ma sens?

Zamiast budować przejście z kilku oddzielnych adapterów można zastosować jeden korpus redukcyjny.

W praktyce oznacza to:

krótsze połączenie,
mniej części do zamówienia,
mniejszą liczbę połączeń gwintowanych,
łatwiejszy montaż,
prostszy późniejszy serwis.

Stożek 24° i prawidłowy dobór elementów

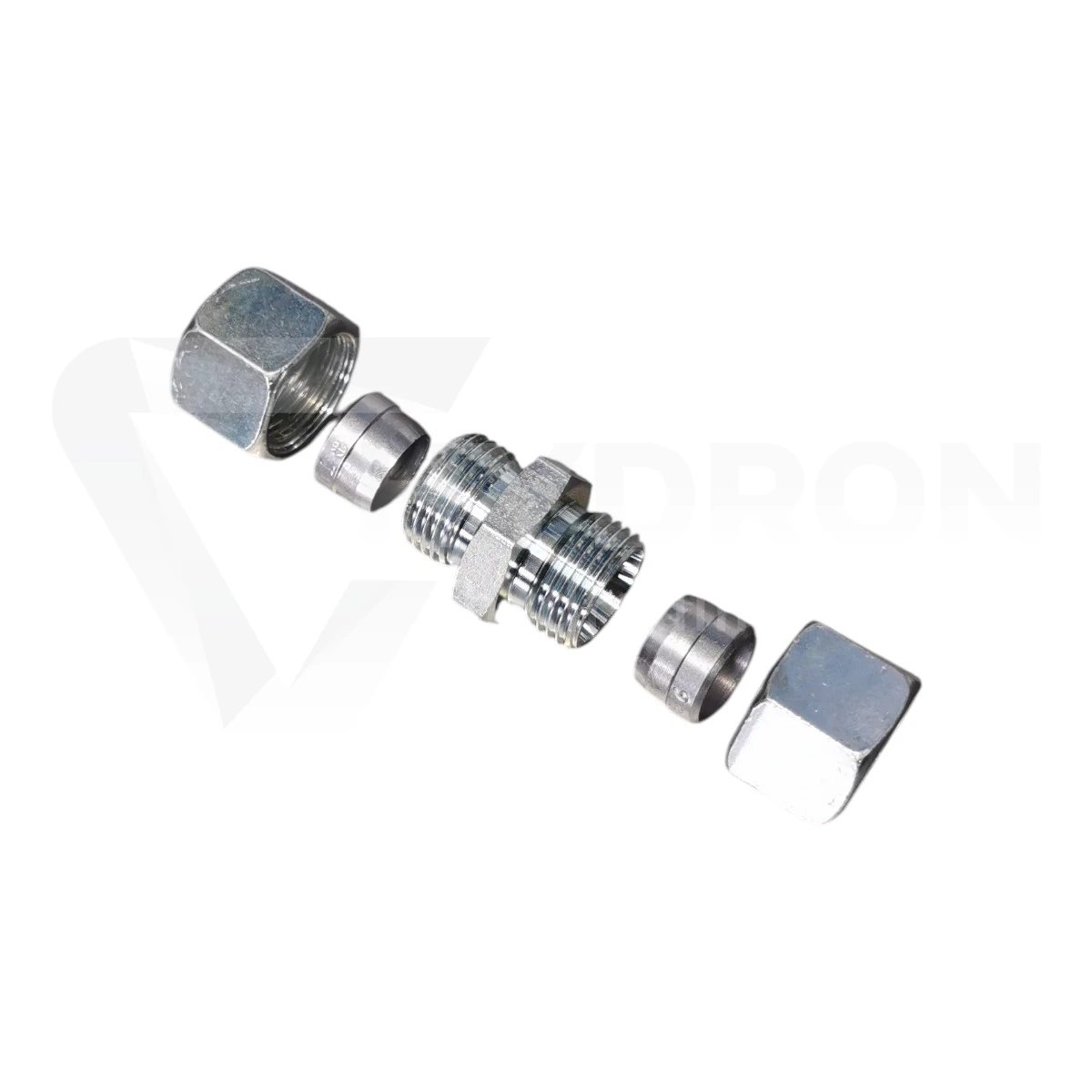

Złączka pracuje w metrycznym systemie rurowym ze stożkiem 24°. Do wykonania kompletnego połączenia każda strona wymaga właściwych elementów zaciskowych.

po stronie 15L: pierścień i nakrętka dla rury 15 mm,
po stronie 22L: pierścień i nakrętka dla rury 22 mm.

Nie należy dobierać elementów tylko na podstawie średnicy gwintu, ponieważ ta sama średnica może występować w różnych seriach.

Gwint nie jest powierzchnią uszczelniającą

Gwinty M22x1,5 i M30x2 odpowiadają przede wszystkim za docisk elementów połączenia. Szczelność powstaje dzięki prawidłowej współpracy stożka 24°, pierścienia zacinającego oraz rury.

Taśma PTFE nie jest właściwym sposobem uszczelniania tego rodzaju połączenia.

Duża zmiana średnicy a przepływ

Przejście z rury 15 mm na 22 mm oznacza wyraźne zwiększenie przekroju przepływu. Przy przepływie od strony 15L do 22L prędkość medium po stronie większej rury może się zmniejszyć.

Jeśli przepływ odbywa się w przeciwnym kierunku, z 22L do 15L, strona 15 mm stanowi wyraźne przewężenie. Przy dużych wydajnościach warto uwzględnić to już na etapie projektowania układu.
