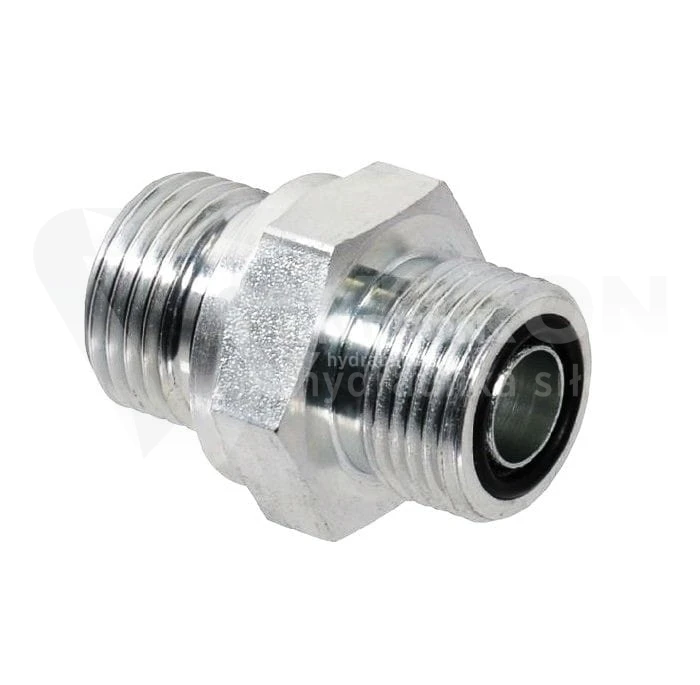

Złączka prosta BB M42X2/ 1 3/16-18" ORFS

Przejdź do sekcji Opinie

57,93 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M42x2
Rozmiar gwintu 1 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Rozmiar gwintu 2 1.3/16 ORFS
Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M42x2 / 1.3/16-18" ORFS

Złączka BB z dwoma gwintami zewnętrznymi z jednej strony gwint metryczny M36x2 z drugiej 1.3/16-18" ORFS.

Złączka prosta BB M42x2 / 1 3/16"-18 ORFS

Złączka prosta BB M42x2 / 1 3/16"-18 ORFS przeznaczona jest do pracy w układach hydrauliki siłowej o dużych przepływach oraz wysokim obciążeniu roboczym. Adapter umożliwia połączenie gwintu metrycznego M42x2 z przyłączem ORFS 1 3/16"-18, zachowując bardzo wysoką szczelność nawet podczas pracy pod dużą pulsacją ciśnienia. Tego typu złącza stosowane są przede wszystkim w ciężkich układach hydraulicznych maszyn przemysłowych, agregatów hydraulicznych oraz urządzeń pracujących w trybie ciągłym.

Parametry techniczne

Typ złączki: prosta BB
Gwint mniejszy: M42x2
Gwint większy: 1 3/16"-18 ORFS
Rodzaj gwintów: zewnętrzne
System uszczelnienia: ORFS
Materiał wykonania: stal ocynkowana
Typ połączenia: proste
Przeznaczenie: hydraulika siłowa wysokiego ciśnienia
Odporność: drgania i zmienne obciążenie

Złączka ORFS do dużych przepływów oleju hydraulicznego

Przy dużych średnicach przewodów hydraulicznych ogromne znaczenie ma stabilność połączenia oraz odporność na mikrowycieki. W układach przemysłowych nawet niewielka utrata ciśnienia może wpływać na pracę siłowników hydraulicznych, rozdzielaczy oraz pomp tłoczkowych. Dlatego połączenia ORFS bardzo często stosowane są tam, gdzie układ pracuje intensywnie przez wiele godzin dziennie. Uszczelnienie czołowe z o-ringiem pozwala utrzymać wysoką szczelność nawet przy dużych drganiach oraz skokach ciśnienia roboczego. W takich instalacjach bardzo ważny jest także odpowiedni dobór przewodów hydraulicznych na wymiar oraz trwałych końcówek hydraulicznych przeznaczonych do pracy wysokociśnieniowej.

M42x2 ORFS gdzie najczęściej występuje taki gwint?

Złączki hydrauliczne o większych średnicach spotykane są przede wszystkim w hydraulice przemysłowej, agregatach hydraulicznych, prasach, liniach technologicznych oraz ciężkich maszynach budowlanych. Gwint M42x2 stosowany jest tam, gdzie konieczne jest zachowanie odpowiedniego przepływu oleju hydraulicznego bez nadmiernych strat ciśnienia. W praktyce tego typu adaptery często pracują na głównych liniach zasilających układu hydraulicznego. W takich miejscach niewłaściwie dobrana złączka może powodować wzrost temperatury oleju hydraulicznego oraz przeciążenie pompy.

Dlaczego ORFS dobrze sprawdza się w hydraulice mobilnej?

Hydraulika mobilna pracuje w bardzo trudnych warunkach ciągłe drgania, zmienne temperatury oraz dynamiczne obciążenia powodują, że klasyczne połączenia gwintowane mogą szybciej tracić szczelność. System ORFS ogranicza ten problem dzięki zastosowaniu uszczelnienia opartego o o-ring. Połączenie jest bardziej odporne na drgania i lepiej utrzymuje szczelność podczas pracy maszyny w ruchu. Z tego względu połączenia ORFS bardzo często stosowane są w koparkach, ładowarkach, maszynach leśnych oraz hydraulice siłowej pracującej w ciężkim terenie.

Najczęstszy problem przy montażu dużych złączek hydraulicznych

Przy dużych średnicach gwintów bardzo często pojawia się problem z nieosiowym dokręceniem połączenia. Nawet niewielkie przekoszenie gwintu może powodować uszkodzenie o-ringu oraz stopniową utratę szczelności. Drugim częstym błędem jest stosowanie zbyt dużej siły dokręcania. Wielu użytkowników zakłada, że mocniejsze dokręcenie poprawi szczelność, jednak w przypadku ORFS może to doprowadzić do deformacji uszczelnienia.

Dlatego podczas montażu warto stosować odpowiednie narzędzia hydrauliczne oraz kontrolować stan powierzchni uszczelniających przed skręceniem układu.

Różnica między ORFS a klasycznym JIC

Na pierwszy rzut oka oba systemy mogą wyglądać podobnie, jednak różnią się sposobem uszczelnienia. W systemie JIC szczelność uzyskiwana jest poprzez docisk stożków, natomiast ORFS wykorzystuje dodatkowo uszczelnienie o-ringowe.

W praktyce oznacza to większą odporność ORFS na:

drgania,
pulsację ciśnienia,
zmiany temperatury,
pracę ciągłą pod obciążeniem.

Dlatego połączenia ORFS coraz częściej zastępują klasyczne rozwiązania w nowoczesnych układach hydrauliki siłowej.

Jak poprawnie dobrać złączkę hydrauliczną?

Przy doborze należy zwrócić uwagę nie tylko na średnicę gwintu, ale również na:

rodzaj uszczelnienia,
ciśnienie robocze,
wydajność układu,
średnicę przewodu hydraulicznego,
typ medium roboczego.

W rozbudowanych instalacjach warto stosować również odpowiednie złączki hydrauliczne, szybkozłącza hydrauliczne oraz zabezpieczenia przewodów w postaci osłon spiralnych na węże hydrauliczne chroniących instalację przed uszkodzeniami mechanicznymi. Prawidłowo dobrana złączka wpływa na stabilną pracę hydrauliki siłowej, ogranicza ryzyko awarii i poprawia trwałość całego układu.
