Złączka prosta BB ORFS 11/16-16"

Przejdź do sekcji Opinie

26,36 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 11/16'' ORFS
Rozmiar gwintu 1 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Rozmiar gwintu 2 11/16" ORFS
Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 320 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMO0909
Oznaczenie alternatywne 1F-06

Opis

Złączka prosta BB ORFS 11/16"-16

Złączka prosta BB ORFS 11/16"-16 to element złączny stosowany do łączenia przewodów hydraulicznych zakończonych kompatybilnymi końcówkami ORFS. Posiada dwa jednakowe gwinty zewnętrzne 11/16"-16, umożliwiające wykonanie połączenia bez redukcji rozmiaru przyłączy. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 17,2–17,5 mm. Korpus złączki wykonano ze stali automatowej. Produkt znajduje zastosowanie podczas montażu, napraw i modernizacji instalacji hydrauliki siłowej.

Zastosowanie złączki ORFS 11/16"-16 w hydraulice siłowej

Złączka BB ORFS 11/16"-16 umożliwia połączenie dwóch przewodów hydraulicznych wyposażonych w odpowiednie końcówki z gwintem wewnętrznym i zgodnym systemem uszczelnienia czołowego. Dwa jednakowe przyłącza pozwalają wykonać połączenie bez konieczności stosowania dodatkowej redukcji gwintowej.

Prosta konstrukcja znajduje zastosowanie podczas wykonywania nowych instalacji, wymiany przewodów oraz napraw istniejących połączeń hydraulicznych. Złączka może również współpracować z innymi kompatybilnymi komponentami wykorzystującymi system ORFS.

Dwa gwinty zewnętrzne ORFS 11/16"-16 UN

Po obu stronach korpusu znajdują się jednakowe gwinty zewnętrzne 11/16"-16 UN. Oznaczenie 11/16" określa nominalną średnicę gwintu w calach, natomiast liczba 16 oznacza 16 zwojów na cal (TPI). Jednakowy rozmiar obu przyłączy umożliwia łączenie odpowiednio dobranych końcówek hydraulicznych bez zmiany średnicy gwintu.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 17,2–17,5 mm. Jest to przydatny parametr podczas identyfikacji złączki i porównywania jej z wymienianym elementem. Prawidłowy dobór wymaga jednak sprawdzenia również liczby zwojów na cal oraz sposobu uszczelnienia.

System ORFS – uszczelnienie czołowe O-Ring Face Seal

ORFS, czyli O-Ring Face Seal, to system połączeń hydraulicznych wykorzystujący płaskie powierzchnie czołowe oraz uszczelnienie elastomerowe. W prawidłowo dobranym połączeniu element uszczelniający współpracuje z odpowiednio przygotowaną powierzchnią czołową końcówki, zapewniając szczelność złącza.

Przed montażem należy sprawdzić stan powierzchni uszczelniających, gwintów oraz wymaganych elementów elastomerowych. Połączenia ORFS nie należy mylić z systemem JIC, który wykorzystuje inną geometrię powierzchni uszczelniających. Podobieństwo rozmiaru gwintu nie oznacza możliwości bezpośredniego łączenia elementów różnych systemów.

Konstrukcja prosta BB do łączenia przewodów hydraulicznych

Złączka posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach korpusu. Konstrukcja prosta umożliwia wykonanie połączenia współosiowego pomiędzy dwoma odpowiednio dobranymi końcówkami hydraulicznymi. Jest to rozwiązanie przeznaczone do połączeń rozłącznych, które mogą być demontowane podczas prac serwisowych.

Oba przyłącza posiadają jednakowy rozmiar 11/16"-16, dlatego złączka nie pełni funkcji redukcji gwintowej. W przypadku przewodów z końcówkami o różnych rozmiarach należy zastosować odpowiedni adapter redukcyjny.

Materiał wykonania – stal automatowa

Korpus wykonano ze stali automatowej, wykorzystywanej do produkcji precyzyjnych elementów obrabianych mechanicznie. Materiał umożliwia wykonanie gwintów i powierzchni przyłączeniowych o wymaganej geometrii. Podczas doboru należy uwzględnić parametry pracy całej instalacji hydraulicznej, w tym dopuszczalne obciążenia przewodów i współpracujących końcówek.

Oznaczenia porównawcze HANSA-FLEX, Vitillo i 1F-06

Złączka prosta BB ORFS 11/16"-16 posiada oznaczenie porównawcze GHJOF06 stosowane przez HANSA-FLEX. Oznaczenie według Vitillo to AMO0909, natomiast oznaczenie alternatywne to 1F-06. Symbole ułatwiają identyfikację złączki podczas wyszukiwania elementów hydrauliki siłowej oraz porównywania katalogów technicznych.

Przy zakupie zamiennika należy potwierdzić zgodność gwintów, wymiarów oraz sposobu uszczelnienia. Oznaczenia porównawcze stanowią pomoc przy identyfikacji, ale nie zastępują sprawdzenia parametrów technicznych konkretnego elementu.

Dlaczego warto wybrać nasze komponenty?

Dwa jednakowe gwinty zewnętrzne ORFS 11/16"-16.
Możliwość łączenia przewodów hydraulicznych z kompatybilnymi końcówkami.
Konstrukcja prosta BB bez redukcji rozmiaru gwintów.
Średnica zewnętrzna gwintu 17,2–17,5 mm, pomocna podczas identyfikacji suwmiarką.
Korpus wykonany ze stali automatowej.
Oznaczenia porównawcze HANSA-FLEX GHJOF06, Vitillo AMO0909 i 1F-06.
Wsparcie techniczne HYDRON podczas doboru odpowiednich elementów hydrauliki siłowej.

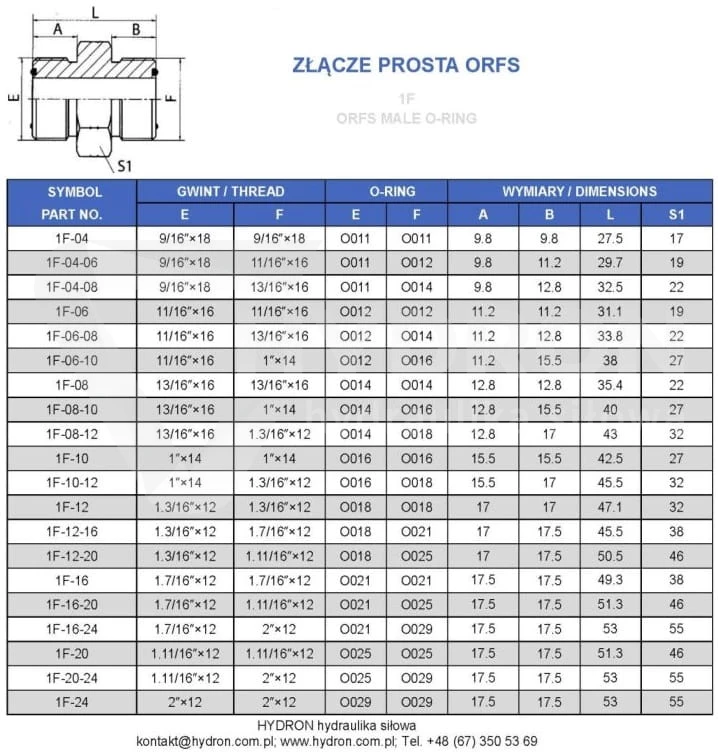

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB
System przyłączeniowy	ORFS
Gwint pierwszej strony	11/16"-16 UN zewnętrzny
Gwint drugiej strony	11/16"-16 UN zewnętrzny
Liczba zwojów na cal	16 TPI
Średnica zewnętrzna gwintu	17,2–17,5 mm, pomiar suwmiarką
Materiał	Stal automatowa
Przeznaczenie	Łączenie przewodów hydraulicznych
Oznaczenie HANSA-FLEX	GHJOF06
Oznaczenie Vitillo	AMO0909
Oznaczenie alternatywne	1F-06

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB ORFS 11/16"-16?

Złączka posiada dwa jednakowe gwinty zewnętrzne 11/16"-16 UN. Oznaczenie 16 wskazuje liczbę zwojów gwintu na cal.

Jaką średnicę gwintu ORFS 11/16" można zmierzyć suwmiarką?

Średnica zewnętrzna gwintu wynosi 17,2–17,5 mm. Przy identyfikacji należy sprawdzić również skok gwintu i sposób uszczelnienia.

Czy złączka ORFS 11/16"-16 może łączyć dwa przewody hydrauliczne?

Tak. Złączka służy do łączenia dwóch przewodów hydraulicznych zakończonych kompatybilnymi końcówkami wewnętrznymi ORFS o jednakowych rozmiarach gwintów.
