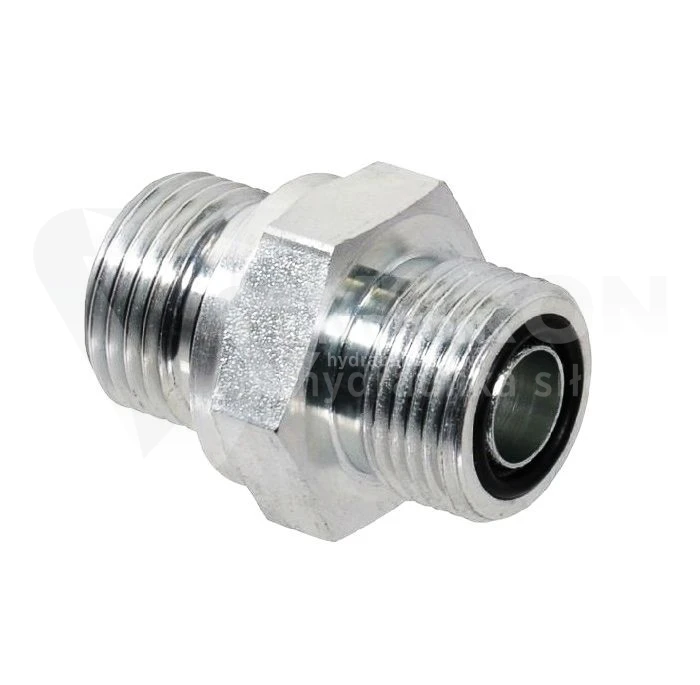

Złączka prosta BB M42X2/ 1 7/16-18" ORFS

Przejdź do sekcji Opinie

63,07 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M42x2
Rozmiar gwintu 1 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Rozmiar gwintu 2 1.7/16 ORFS
Rozmiar gwintu 2 w milimetrach 36,2-36,5zew./34,0-34,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M42x2 / 1.7/16-18" ORFS

Złączka prosta BB M42x2 / 1.7/16"-18 ORFS jest elementem połączeniowym stosowanym w hydraulice siłowej do łączenia dwóch komponentów wyposażonych w gwinty o różnych standardach. Z jednej strony posiada gwint metryczny M42x2, z drugiej gwint ORFS 1.7/16"-18. Wykonana ze stali przeznaczonej do pracy w układach wysokociśnieniowych zapewnia szczelne i trwałe połączenie w instalacjach hydraulicznych pracujących pod dużym obciążeniem.

Parametry techniczne

Typ: złączka prosta BB
Gwint 1: M42x2
Gwint 2: 1.7/16"-18 ORFS
Kształt: prosty
Materiał: stal
Uszczelnienie strony ORFS: O-ring
Zastosowanie: hydraulika siłowa
Przepływ medium: olej hydrauliczny i ciecze robocze zgodne z materiałem uszczelnień

Złączka M42x2 ORFS do połączenia różnych standardów gwintów

W praktyce serwisowej często występuje konieczność połączenia podzespołów pochodzących od różnych producentów. W wielu maszynach europejskich spotykany jest gwint metryczny M42x2, natomiast komponenty pochodzące z rynku amerykańskiego wykorzystują standard ORFS. Złączka prosta BB M42x2 / 1.7/16"-18 ORFS pozwala wykonać takie przejście bez konieczności przerabiania instalacji. Po stronie ORFS szczelność uzyskiwana jest dzięki uszczelnieniu O-ring osadzonemu na płaskim czole złącza. Rozwiązanie to jest szczególnie cenione w układach narażonych na drgania i zmienne obciążenia ciśnieniowe.

Kiedy ta złączka będzie właściwym wyborem

Ten model znajduje zastosowanie podczas modernizacji maszyn budowlanych, układów hydraulicznych maszyn rolniczych, pras hydraulicznych, agregatów oraz urządzeń przemysłowych wykorzystujących mieszane standardy połączeń. Jeżeli jedna część układu posiada przyłącze M42x2, a druga wykonana została w standardzie ORFS 1.7/16"-18, zastosowanie odpowiedniej przejściówki pozwala zachować pełną funkcjonalność instalacji i uniknąć kosztownych zmian konstrukcyjnych. W takich aplikacjach często wykorzystuje się również przyłącza hydrauliczne, adaptery hydrauliczne oraz złącza ORFS, które umożliwiają budowę kompletnych układów z zachowaniem wysokiej szczelności.

Najczęstszy błąd podczas doboru gwintu ORFS

Jednym z najczęściej spotykanych błędów jest utożsamianie gwintu ORFS z gwintem UNF o takim samym rozmiarze. Pomimo podobnego wyglądu są to dwa różne rozwiązania uszczelniające. ORFS wykorzystuje uszczelnienie czołowe O-ring, natomiast klasyczne połączenia UNF mogą pracować w zupełnie inny sposób. Zastosowanie niewłaściwego elementu może skutkować pojawieniem się wycieków już podczas pierwszego uruchomienia układu. W przypadku instalacji wysokociśnieniowych prowadzi to nie tylko do strat oleju, ale również do szybszego zużycia pomp, zaworów i siłowników.

Dlaczego standard ORFS stosowany jest w hydraulice wysokociśnieniowej

Standard SAE ORFS został opracowany z myślą o maksymalnej szczelności połączeń hydraulicznych. Uszczelnienie realizowane jest przez O-ring dociskany do płaskiej powierzchni współpracującego elementu. Dzięki temu połączenie jest odporne na pulsacje ciśnienia oraz drgania występujące podczas pracy maszyn. W zastosowaniach mobilnych, takich jak ładowarki, koparki czy maszyny leśne, rozwiązanie ORFS często pozwala ograniczyć ryzyko mikrowycieków, które z czasem prowadzą do zabrudzeń i kosztownych przestojów.

Przykład zastosowania w serwisie maszyn

Podczas naprawy dużej prasy hydraulicznej może wystąpić sytuacja, w której nowy blok hydrauliczny wyposażony jest w przyłącze ORFS, natomiast istniejąca instalacja wykorzystuje połączenia metryczne M42x2. W takim przypadku zastosowanie złączki prostej BB umożliwia szybkie wykonanie połączenia bez konieczności wymiany całej instalacji. Aby układ działał poprawnie, potrzebne są również odpowiednio dobrane przewody hydrauliczne na wymiar, właściwe uchwyty do rur hydraulicznych, niezawodne zawory hydrauliczne oraz dopasowane manometry hydrauliczne pozwalające kontrolować parametry pracy instalacji.

Jak dobrać materiał i typ połączenia

W standardowych zastosowaniach przemysłowych najczęściej stosowane są złączki stalowe. Jeżeli układ pracuje w środowisku agresywnym chemicznie lub narażonym na działanie wilgoci i soli, warto rozważyć elementy wykonane ze stali nierdzewnej. Przy wyborze należy zwrócić uwagę nie tylko na rozmiar gwintu, ale również na sposób uszczelnienia. W przypadku ORFS niezbędna jest zgodność powierzchni uszczelniających oraz właściwy stan O-ringu.

Złączka prosta BB M42x2 / 1.7/16"-18 ORFS w hydraulice siłowej

Prawidłowo dobrana złączka pozwala zachować szczelność układu, ograniczyć ryzyko awarii oraz zapewnić bezpieczną pracę instalacji hydraulicznej. Model M42x2 / 1.7/16"-18 ORFS sprawdza się wszędzie tam, gdzie konieczne jest połączenie standardu metrycznego z technologią ORFS wykorzystywaną w nowoczesnych układach wysokociśnieniowych.

FAQ

Czy złączka M42x2 / 1.7/16"-18 ORFS nadaje się do hydrauliki siłowej?
Tak, jest przeznaczona do zastosowań w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem.

Czy gwint ORFS jest tym samym co UNF?
Nie. Gwint może mieć podobny wymiar, jednak ORFS wykorzystuje dodatkowo uszczelnienie czołowe O-ring.

Czy można stosować tę złączkę w maszynach rolniczych?
Tak, złączki ORFS są często wykorzystywane w nowoczesnych maszynach rolniczych, budowlanych i przemysłowych.
