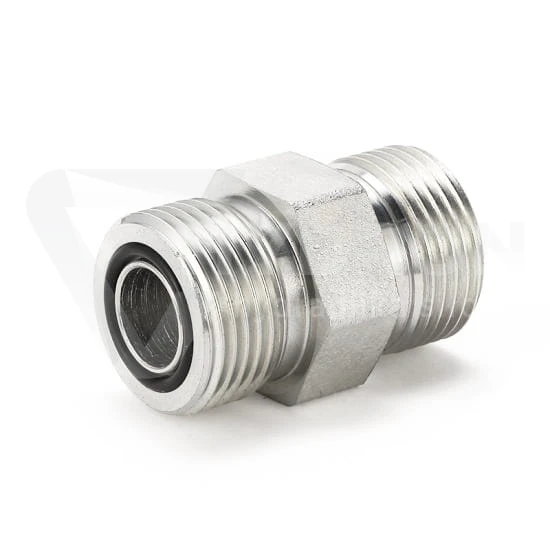

Złączka prosta BB M12X1,5/9/16-18" ORFS

Przejdź do sekcji Opinie

14,23 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 9/16" ORFS
Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 320 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMO06ME06L.L

Opis

Złączka prosta BB M12x1,5 / 9/16"-18 ORFS

Złączka prosta BB M12x1,5 / 9/16"-18 ORFS to element złączny przeznaczony do łączenia przewodów hydraulicznych wyposażonych w przyłącza o różnych rozmiarach gwintów. Z jednej strony posiada gwint zewnętrzny metryczny M12x1,5, natomiast z drugiej gwint zewnętrzny 9/16"-18 w systemie ORFS. Konstrukcja prosta umożliwia wykonanie połączenia w jednej osi, bez zastosowania dodatkowego adaptera pośredniego. Korpus wykonano ze stali automatowej. Złączka znajduje zastosowanie podczas montażu i napraw instalacji hydrauliki siłowej wymagających przejścia pomiędzy przyłączem metrycznym a ORFS.

Zastosowanie złączki M12x1,5 / ORFS 9/16"-18

Złączka hydrauliczna BB M12x1,5 / 9/16"-18 ORFS służy do łączenia przewodów wyposażonych w odpowiednio dobrane końcówki gwintowane. Dzięki dwóm różnym przyłączom umożliwia wykonanie przejścia pomiędzy gwintem metrycznym a przyłączem calowym ORFS.

Może być stosowana podczas wykonywania nowych instalacji, wymiany elementów złącznych oraz dopasowywania przewodów hydraulicznych posiadających różne zakończenia. Warunkiem prawidłowego montażu jest zgodność gwintów oraz powierzchni uszczelniających współpracujących końcówek.

Gwint metryczny M12x1,5 – pierwsza strona złączki

Pierwsza strona złączki posiada gwint zewnętrzny metryczny M12x1,5. Oznaczenie M12 określa nominalną średnicę gwintu wynoszącą 12 mm, natomiast wartość 1,5 oznacza skok gwintu w milimetrach.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 11,6–11,9 mm. Wartość ta ułatwia identyfikację przyłącza podczas doboru części zamiennych. Przed montażem należy dodatkowo potwierdzić zgodność sposobu uszczelnienia z elementem współpracującym.

Gwint ORFS 9/16"-18 – druga strona złączki

Druga strona złączki została wyposażona w gwint zewnętrzny 9/16"-18, przeznaczony do współpracy z kompatybilnymi przyłączami ORFS. Oznaczenie 9/16" określa nominalną średnicę gwintu, natomiast 18 oznacza liczbę zwojów na cal (TPI).

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 14,0–14,3 mm. Przy doborze końcówki należy zweryfikować zarówno rozmiar gwintu, jak i rodzaj powierzchni uszczelniającej. Samo dopasowanie średnicy nie gwarantuje zgodności połączenia.

System ORFS – uszczelnienie czołowe

ORFS (O-Ring Face Seal) to system przyłączy hydraulicznych wykorzystujący uszczelnienie na powierzchni czołowej. W typowym połączeniu ORFS szczelność uzyskuje się dzięki współpracy odpowiednio przygotowanych powierzchni czołowych oraz właściwego uszczelnienia elastomerowego.

Podczas montażu strony ORFS 9/16"-18 należy stosować końcówki przeznaczone do tego systemu. Nie należy zastępować ich elementami JIC ani innymi przyłączami wyłącznie na podstawie podobieństwa wymiarów gwintów. Po stronie metrycznej M12x1,5 należy niezależnie zweryfikować wymagany sposób uszczelnienia.

Konstrukcja prosta BB z dwoma gwintami zewnętrznymi

Złączka posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach prostego korpusu. Takie wykonanie umożliwia połączenie kompatybilnych przewodów hydraulicznych w jednej osi. Różne rozmiary gwintów pozwalają na wykonanie przejścia pomiędzy przyłączem M12x1,5 a 9/16"-18 ORFS.

Połączenie gwintowane ma charakter rozłączny, co pozwala na demontaż elementu podczas prac serwisowych. Przy instalacji należy uwzględnić parametry pracy układu oraz wymagania montażowe współpracujących końcówek.

Materiał wykonania – stal automatowa

Korpus złączki wykonano ze stali automatowej. Materiał ten jest wykorzystywany do produkcji elementów gwintowanych wymagających dokładnej obróbki mechanicznej. Złączka stanowi element pośredni pomiędzy dwoma kompatybilnymi przyłączami instalacji hydraulicznej.

Oznaczenie porównawcze Vitillo AMO06ME06L.L

Oznaczenie złączki według Vitillo to AMO06ME06L.L. Symbol ułatwia identyfikację odpowiedniego wariantu podczas wyszukiwania komponentów hydraulicznych oraz porównywania oznaczeń katalogowych. Przed zastosowaniem zamiennika należy zweryfikować zgodność obu gwintów i sposobów uszczelnienia.

Dlaczego warto wybrać nasze komponenty?

Dwa gwinty zewnętrzne o różnych rozmiarach: M12x1,5 oraz 9/16"-18 ORFS.
Możliwość łączenia odpowiednio dobranych końcówek przewodów hydraulicznych.
Średnica zewnętrzna gwintu M12x1,5 wynosząca około 11,6–11,9 mm.
Średnica zewnętrzna gwintu ORFS 9/16"-18 wynosząca około 14,0–14,3 mm.
Prosta konstrukcja BB umożliwiająca wykonanie połączenia współosiowego.
Korpus wykonany ze stali automatowej.
Oznaczenie porównawcze Vitillo AMO06ME06L.L.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB
Gwint pierwszej strony	M12x1,5 zewnętrzny, metryczny
Średnica zewnętrzna gwintu M12x1,5	11,6–11,9 mm, pomiar suwmiarką
Gwint drugiej strony	9/16"-18 zewnętrzny ORFS
Średnica zewnętrzna gwintu 9/16"-18	14,0–14,3 mm, pomiar suwmiarką
Skok gwintu metrycznego	1,5 mm
Liczba zwojów gwintu calowego	18 TPI
System drugiego przyłącza	ORFS
Materiał	Stal automatowa
Oznaczenie Vitillo	AMO06ME06L.L

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka M12x1,5 / 9/16"-18 ORFS?

Złączka posiada dwa gwinty zewnętrzne: metryczny M12x1,5 oraz calowy 9/16"-18 w systemie ORFS.

Jak rozpoznać gwinty tej złączki za pomocą suwmiarki?

Średnica zewnętrzna gwintu M12x1,5 wynosi około 11,6–11,9 mm, natomiast gwintu 9/16"-18 około 14,0–14,3 mm. Należy dodatkowo sprawdzić skok gwintów i rodzaj uszczelnienia.

Czy złączka umożliwia połączenie przewodu metrycznego z ORFS?

Tak. Przyłączka umożliwia wykonanie połączenia pomiędzy kompatybilnymi elementami z gwintem M12x1,5 i 9/16"-18 ORFS. Należy potwierdzić zgodność sposobu uszczelnienia każdej ze stron.
