Złączka prosta BB M12X1,5/11/16-18 ORFS

Złączka prosta BB M12X1,5/11/16-18 ORFS to proste złącze hydrauliczne z dwoma gwintami zewnętrznymi, przeznaczone do połączenia elementu z gwintem metrycznym M12x1,5 z elementem w standardzie ORFS 11/16-18". Produkt stosuje się w układach hydrauliki siłowej, gdzie trzeba wykonać przejście między połączeniem metrycznym a płaskim uszczelnieniem ORFS. Złączka jest wykonana ze stali automatowej i służy do łączenia przewodów hydraulicznych lub komponentów zakończonych zgodnymi gwintami.

Parametry techniczne:

• Nazwa produktu: Złączka prosta BB M12X1,5/11/16-18" ORFS
• Kod produktu: PN-141 M12/11/16
• Kod EAN: 0200000019143
• Typ złączki: prosta BB
• Typ gwintów: zewnętrzne / zewnętrzne
• Gwint 1: M12x1,5
• Gwint 2: 11/16-18" ORFS
• Zakres pomiarowy gwintu 1: 11,6–11,9 mm mierzony po zewnątrz
• Zakres pomiarowy gwintu 2: 17,2–17,5 mm mierzony po zewnątrz
• Wykonanie: stal automatowa
• Zastosowanie: łączenie przewodów hydraulicznych i elementów instalacji z takimi samymi gwintami

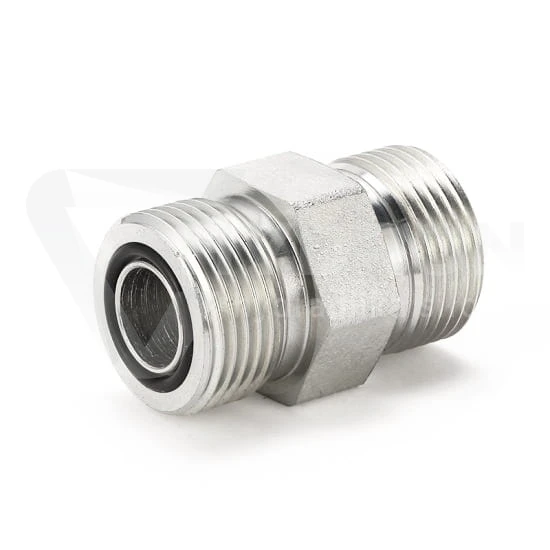

• Zdjęcie produktu: poglądowe; wersja wizualna może różnić się zależnie od procesu technologicznego

Złączka prosta BB M12X1,5/11/16-18 ORFS do przejścia z metryki na ORFS

Złączka prosta BB M12X1,5/11/16-18 ORFS jest stosowana wtedy, gdy w jednej instalacji występuje połączenie metryczne M12x1,5 oraz przyłącze ORFS 11/16-18". W praktyce taka sytuacja pojawia się przy naprawach maszyn, wymianie przewodów, podłączaniu elementów importowanych albo łączeniu komponentów pochodzących z różnych standardów hydraulicznych. Złączka pozwala wykonać przejście bez dokładania kilku osobnych redukcji, co ogranicza liczbę miejsc potencjalnej nieszczelności.

W układach hydrauliki siłowej sam rozmiar gwintu nie wystarcza do poprawnego doboru. Trzeba sprawdzić także rodzaj uszczelnienia, typ końcówki, standard połączenia i to, czy druga strona rzeczywiście jest ORFS. Jeżeli potrzebne są inne warianty tego typu elementów, warto porównać je w kategorii złączki proste ORFS, gdzie znajdują się podobne przejścia do instalacji hydraulicznych.

Gwint M12x1,5 i 11/16-18 ORFS jak sprawdzić zgodność

Po stronie metrycznej złączka ma gwint M12x1,5. Oznacza to gwint o średnicy nominalnej 12 mm i skoku 1,5 mm. Po drugiej stronie znajduje się gwint 11/16-18" ORFS, czyli połączenie calowe stosowane w systemie z uszczelnieniem czołowym. ORFS nie powinien być mylony z JIC, BSP ani NPT, ponieważ wygląd gwintu może być podobny, ale sposób uszczelnienia i geometria połączenia są inne. Najbezpieczniej sprawdzić gwint suwmiarką i przymiarem do skoku gwintu. W karcie produktu podano zakres pomiarowy 11,6–11,9 mm dla jednego gwintu oraz 17,2–17,5 mm dla drugiego gwintu. Te wartości pomagają odróżnić rozmiar złączki od podobnych przyłączy, ale nie zastępują sprawdzenia standardu połączenia. Jeżeli użytkownik ma wątpliwość, czy element jest ORFS, JIC czy BSP, powinien sprawdzić powierzchnię uszczelnienia, typ końcówki oraz gwint elementu współpracującego.

Złączka ORFS a szczelność połączenia hydraulicznego

Standard ORFS jest stosowany w hydraulice tam, gdzie ważne jest szczelne połączenie czołowe. W przeciwieństwie do połączeń opartych wyłącznie na stożku, ORFS pracuje przez płaskie doszczelnienie na powierzchni czołowej. Dlatego przy doborze złączki trzeba zweryfikować, czy element współpracujący ma zgodną powierzchnię uszczelnienia i odpowiedni rozmiar gwintu. Błąd polegający na połączeniu ORFS z niezgodnym standardem może doprowadzić do nieszczelności mimo poprawnego „wkręcenia” gwintu. Gwint może złapać, ale połączenie nie będzie pracowało tak, jak powinno. W wysokociśnieniowej instalacji hydraulicznej takie niedopasowanie oznacza ryzyko wycieku oleju, spadku sprawności układu i uszkodzenia elementów współpracujących. Do kompletowania podobnych połączeń można wykorzystać także końcówki do przewodów hydraulicznych, dobrane do średnicy węża i standardu gwintu.

Kiedy stosować złączkę prostą BB z gwintami zewnętrznymi

Złączka prosta BB z gwintami zewnętrznymi ma sens wtedy, gdy oba łączone elementy wymagają przyłącza zewnętrznego po stronie złączki. Może służyć jako adapter między przewodem a komponentem, przejście między dwoma standardami lub element naprawczy w układzie, w którym trzeba dopasować istniejące zakończenia. Taki typ złączki jest szczególnie przydatny w serwisie, gdzie często trzeba połączyć element metryczny z instalacją opartą na standardzie ORFS.

Nie będzie właściwym wyborem, jeżeli po jednej stronie potrzebna jest nakrętka obrotowa, złącze grodziowe, kolanko nastawne albo przyłącze z uszczelnieniem ED. W ograniczonej przestrzeni montażowej złączka prosta może wymuszać niekorzystne ułożenie przewodu. Wtedy lepiej rozważyć kolanka hydrauliczne albo elementy nastawne, które pozwalają bezpieczniej poprowadzić przewód bez skręcania i naprężeń.

Najczęstsze błędy przy doborze złączki M12x1,5 ORFS

Najczęstszy błąd polega na tym, że użytkownik dobiera złączkę tylko po średnicy mierzonej suwmiarką. W praktyce gwinty o podobnej średnicy mogą należeć do różnych standardów, a uszczelnienie może działać w zupełnie innym miejscu. Przy złączce M12x1,5/11/16-18 ORFS trzeba potwierdzić zarówno gwint metryczny, jak i stronę ORFS, ponieważ pomylenie złącza ORFS z JIC może skutkować nieszczelnością.

Drugim błędem jest pominięcie sposobu prowadzenia przewodu. Jeżeli połączenie znajduje się blisko ramy maszyny, rozdzielacza albo elementu ruchomego, złączka prosta może powodować niekorzystny kąt pracy przewodu. W takim przypadku przewód może się skręcać, ocierać albo przenosić drgania na złączkę. Jeżeli instalacja wymaga odcinka elastycznego, warto od razu dobrać przewody hydrauliczne na wymiar, a miejsca narażone na tarcie zabezpieczyć przez osłony spiralne na węże.

Skutki źle dobranej złączki hydraulicznej

Źle dobrana złączka hydrauliczna może powodować wycieki, uszkodzenie gwintu, deformację powierzchni uszczelniającej i spadek wydajności układu. W przypadku połączeń ORFS problem może być szczególnie zdradliwy, ponieważ gwint może wydawać się dopasowany, ale uszczelnienie czołowe nie będzie pracowało prawidłowo. Wtedy połączenie może początkowo wyglądać poprawnie, a nieszczelność pojawi się dopiero po uruchomieniu układu pod ciśnieniem. W instalacjach maszyn rolniczych, budowlanych i przemysłowych taki błąd oznacza nie tylko wyciek oleju. Może doprowadzić do przestoju, zabrudzenia maszyny, obniżenia ciśnienia roboczego, uszkodzenia pompy albo nieprawidłowej pracy siłownika. Dlatego złączkę trzeba dobierać razem z przewodem, końcówką i elementem współpracującym, a nie jako przypadkową redukcję gwintu.

Zastosowanie złączki prostej BB M12X1,5/11/16-18 ORFS w praktyce

W serwisie maszyn złączka prosta BB M12X1,5/11/16-18 ORFS może być używana przy naprawie przewodu, modernizacji układu lub wymianie elementu, który ma inne zakończenie niż dotychczasowa instalacja. Sprawdza się szczególnie przy maszynach, w których występują komponenty z różnych rynków i różnych standardów hydraulicznych. Jedna strona pozwala połączyć element metryczny M12x1,5, a druga strona umożliwia przejście na ORFS 11/16-18".

W rolnictwie i budownictwie takie adaptery często pojawiają się przy osprzęcie, przewodach roboczych, rozdzielaczach pomocniczych i elementach modernizowanych po wcześniejszych naprawach. W przemyśle mogą być stosowane przy stanowiskach testowych, układach zasilania i maszynach, w których instalacja została wykonana z elementów w różnych standardach. Przy częstym rozłączaniu układu warto rozważyć także szybkozłącza hydrauliczne, ale ich typ i ciśnienie muszą być dopasowane do całej instalacji.

Kompletowanie połączenia z ORFS i elementami metrycznymi

Żeby układ działał poprawnie, potrzebne są także właściwe elementy współpracujące. Po stronie ORFS należy dobrać końcówkę albo przewód zgodny z gwintem 11/16-18", a po stronie metrycznej element pasujący do M12x1,5. Jeżeli przewód ma pracować w ruchu, ważna jest nie tylko końcówka, ale również długość przewodu, promień gięcia i sposób prowadzenia w maszynie.

Przy większej przebudowie układu warto zestawić tę złączkę z innymi elementami z kategorii złączki hydrauliczne, ponieważ w jednej instalacji mogą być potrzebne także trójniki, kolanka, przyłączki, redukcje i złącza grodziowe. Dobrze dobrany komplet ogranicza liczbę przeróbek, skraca czas montażu i zmniejsza ryzyko wycieków po uruchomieniu maszyny.

FAQ najczęściej zadawane pytania

Do czego służy złączka prosta BB M12X1,5/11/16-18 ORFS?

Złączka prosta BB M12X1,5/11/16-18 ORFS służy do połączenia elementu z gwintem metrycznym M12x1,5 z elementem w standardzie ORFS 11/16-18". Jest stosowana w układach hydrauliki siłowej jako adapter między dwoma standardami przyłączeniowymi.

Czy złączka ma gwinty zewnętrzne po obu stronach?

Tak. Jest to złączka typu BB, czyli element z gwintami zewnętrznymi po obu stronach. Jedna strona ma gwint M12x1,5, a druga gwint 11/16-18" ORFS.

Czy ORFS można zastąpić gwintem JIC?

Nie należy traktować ORFS i JIC jako zamienników. Mogą mieć podobny gwint, ale różnią się sposobem uszczelnienia. ORFS uszczelnia czołowo, natomiast JIC pracuje na stożku. Pomylenie tych standardów może spowodować nieszczelność.

Jak sprawdzić, czy potrzebuję tej złączki?

Trzeba sprawdzić średnicę gwintu, skok gwintu i standard uszczelnienia po obu stronach połączenia. W tej złączce jedna strona to M12x1,5, a druga to 11/16-18" ORFS. Warto dodatkowo porównać powierzchnię uszczelniającą elementu współpracującego.

Czy ta złączka nadaje się do przewodów hydraulicznych?

Tak, złączka służy do łączenia przewodów hydraulicznych lub elementów instalacji zakończonych zgodnymi gwintami. Trzeba jednak dobrać ją do całego układu, czyli przewodu, końcówki, ciśnienia pracy i sposobu prowadzenia przewodu.

Co może się stać przy złym doborze złączki ORFS?

Zły dobór złączki ORFS może spowodować wyciek oleju, uszkodzenie gwintu, zniszczenie powierzchni uszczelniającej i spadek wydajności układu. W skrajnych przypadkach prowadzi to do przestoju maszyny i konieczności wymiany kilku elementów połączenia.
