Złączka prosta BB BSP 3/4" stal nierdzewna 1.4571 250 bar

Złączka prosta BB BSP 3/4" to nierdzewny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 3/4". Służy do bezpośredniego łączenia dwóch elementów instalacji posiadających kompatybilne przyłącza BSP. Ponieważ obie strony mają ten sam rozmiar gwintu, złączka nie pełni funkcji redukcji.

Korpus wykonano ze stali nierdzewnej 1.4571 (AISI 316Ti). Złączka posiada stożek uszczelniający 60°, a dopuszczalne ciśnienie pracy dla tego modelu wynosi 250 bar. Zakres temperatury pracy podany dla produktu to od -20°C do +120°C.

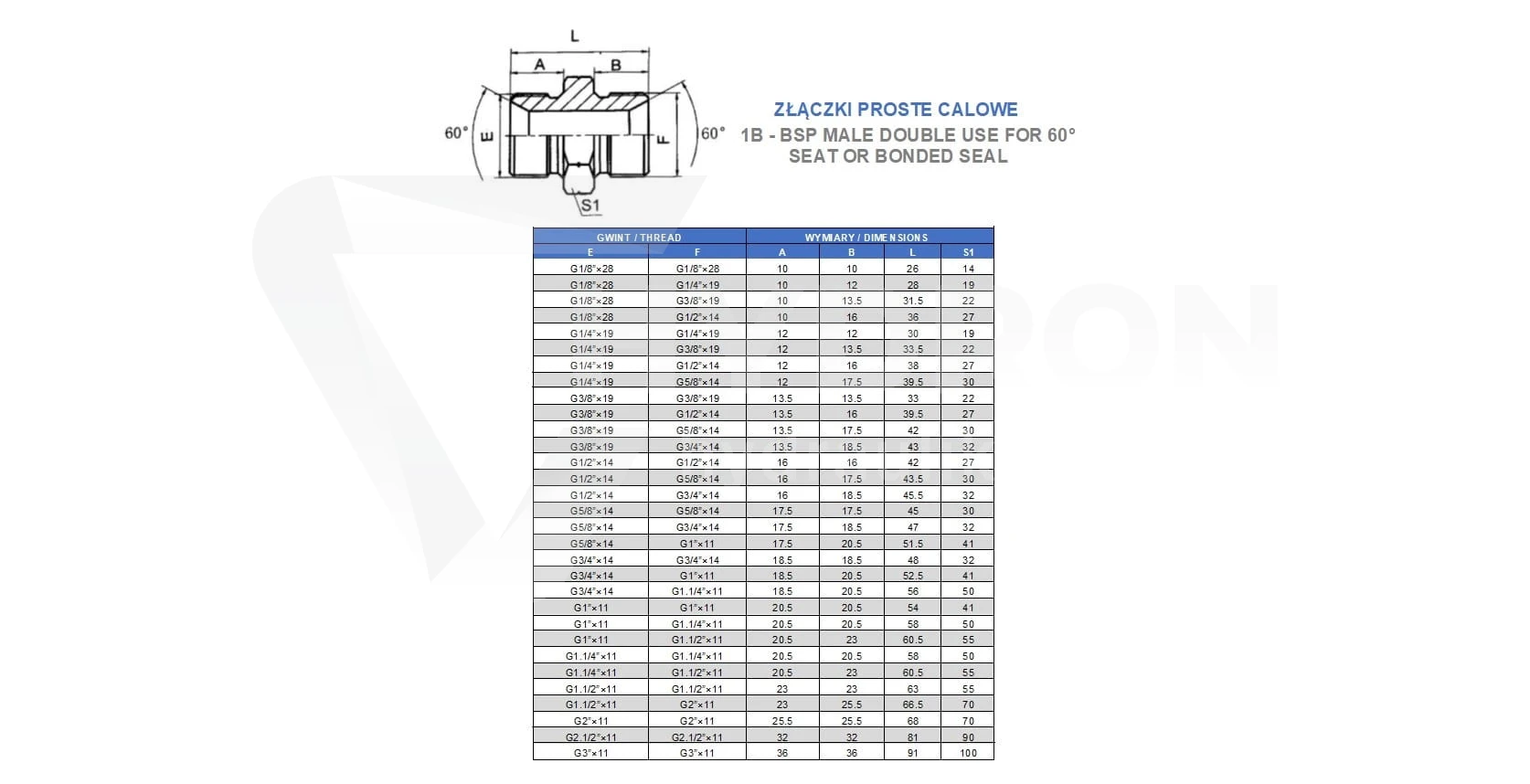

Parametry techniczne złączki BB BSP 3/4"

• typ produktu: złączka hydrauliczna prosta BB,
• konstrukcja: dwa gwinty zewnętrzne,
• gwint 1: zewnętrzny BSP 3/4",
• gwint 2: zewnętrzny BSP 3/4",
• wymiar gwintu BSP 3/4": 26,1-26,4 mm zewnętrzny / 24,1-24,5 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 250 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• odpowiednik materiałowy: AISI 316Ti,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej.

Złączka BB BSP 3/4" z dwoma gwintami zewnętrznymi

Oznaczenie BB informuje, że złączka posiada gwinty zewnętrzne po obu stronach. W tym modelu oba przyłącza wykonano w rozmiarze BSP 3/4", dzięki czemu element służy do prostego połączenia dwóch kompatybilnych komponentów hydraulicznych.

Takie rozwiązanie może być stosowane między innymi podczas łączenia przewodów zakończonych odpowiednimi końcówkami, armatury hydraulicznej oraz innych elementów posiadających zgodne przyłącza BSP 3/4".

Jeżeli potrzebujesz innych średnic lub wersji redukcyjnej, sprawdź kategorię złączek prostych calowych BSP.

Jak rozpoznać gwint BSP 3/4"?

Oznaczenie BSP 3/4" jest wartością nominalną i nie oznacza, że rzeczywista średnica zewnętrzna gwintu wynosi dokładnie 3/4 cala. Według parametrów tego produktu gwint zewnętrzny BSP 3/4" ma średnicę około 26,1-26,4 mm.

Jeżeli podczas pomiaru suwmiarką uzyskasz wynik w okolicy 26,3 mm, może to wskazywać na gwint BSP 3/4". Pomiar średnicy jest jednak tylko jednym z etapów identyfikacji. Warto dodatkowo sprawdzić skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Dlaczego BSP 3/4" nie ma średnicy 19,05 mm?

Jednym z częstszych błędów podczas identyfikacji przyłączy hydraulicznych jest bezpośrednie przeliczanie oznaczenia gwintu BSP z cali na milimetry. W przypadku BSP wartość 3/4" jest oznaczeniem nominalnym, a nie rzeczywistą średnicą zewnętrzną gwintu.

Dlatego przeliczenie 3/4 cala na 19,05 mm nie pozwala prawidłowo rozpoznać takiego połączenia. W tym przypadku rzeczywista średnica zewnętrzna gwintu wynosi około 26,1-26,4 mm.

Stożek uszczelniający 60° w połączeniach BSP

Złączka posiada stożek uszczelniający 60°. Podczas doboru elementu współpracującego należy więc zweryfikować nie tylko nominalny rozmiar BSP 3/4", ale również konstrukcję powierzchni odpowiedzialnej za szczelność połączenia.

Jest to szczególnie ważne w hydraulice siłowej. Sam fakt, że dwa elementy dają się skręcić, nie oznacza jeszcze, że tworzą właściwe połączenie hydrauliczne. Gwint oraz powierzchnie uszczelniające muszą należeć do kompatybilnego systemu.

Ciśnienie pracy 250 bar

Dopuszczalne ciśnienie pracy dla tego modelu wynosi 250 bar. Wartość ta powinna być uwzględniona przy projektowaniu oraz modernizacji układu hydraulicznego.

Ciśnienie dopuszczalne całej instalacji zawsze ogranicza komponent o najniższych parametrach. Oprócz złączki należy więc sprawdzić również przewody, końcówki, szybkozłącza, zawory, rozdzielacze, uszczelnienia i pozostałe elementy pracujące pod ciśnieniem.

Jeżeli potrzebujesz kompletnego połączenia, sprawdź również zakute przewody hydrauliczne dostępne w ofercie HYDRON.

Stal nierdzewna 1.4571 - kiedy warto ją zastosować?

Korpus złączki wykonano ze stali nierdzewnej 1.4571, określanej również jako AISI 316Ti. Wykonanie nierdzewne jest szczególnie przydatne tam, gdzie oprócz odpowiedniej wytrzymałości mechanicznej istotna jest zwiększona odporność materiału na korozję.

Ma to znaczenie w maszynach i instalacjach pracujących w trudniejszych warunkach środowiskowych, przy podwyższonej wilgotności oraz wszędzie tam, gdzie konstrukcja układu wymaga zastosowania nierdzewnych elementów złącznych.

Więcej tego typu produktów znajdziesz w kategorii złączki proste nierdzewne.

Stal 1.4571 a AISI 316Ti

Oznaczenie 1.4571 odnosi się do gatunku stali nierdzewnej stosowanego w elementach technicznych pracujących w wymagających warunkach. Na karcie tego produktu materiał wskazano również jako AISI 316Ti.

Przy zastosowaniach innych niż typowa hydraulika olejowa należy jednak każdorazowo sprawdzić kompatybilność materiału z konkretnym medium, jego temperaturą oraz warunkami środowiskowymi. Sam fakt wykonania elementu ze stali nierdzewnej nie oznacza automatycznie zgodności z każdą substancją chemiczną.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla tej złączki wynosi od -20°C do +120°C. Jako medium na karcie produktu wskazany jest olej hydrauliczny.

Przy określaniu dopuszczalnej temperatury kompletnej instalacji trzeba uwzględnić także parametry przewodów, końcówek, uszczelnień, zaworów oraz pozostałych komponentów. Maksymalną temperaturę całego układu może ograniczać element o najniższej odporności temperaturowej.

Gdzie stosuje się złączkę BSP 3/4"?

Złączka może być wykorzystywana wszędzie tam, gdzie wymagane jest proste połączenie dwóch elementów hydraulicznych wyposażonych w kompatybilne przyłącza BSP 3/4". Rozmiar ten jest spotykany w wielu maszynach mobilnych, przemysłowych i układach hydrauliki siłowej.

• hydraulika siłowa,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń,
• instalacje wymagające nierdzewnych elementów złącznych.

Złączka prosta czy redukcyjna?

Ten model posiada BSP 3/4" po obu stronach, dlatego jest klasyczną złączką prostą, a nie redukcyjną. Jeżeli jeden z łączonych elementów posiada mniejszy lub większy gwint, należy zastosować odpowiednią wersję redukcyjną.

W ofercie HYDRON dostępne są między innymi złączki BSP 1/2" / 3/4", BSP 3/8" / 3/4", BSP 3/4" / 1" oraz wiele innych konfiguracji pozwalających dopasować elementy o różnych wielkościach przyłączy.

Jak dobrać właściwą złączkę BSP 3/4"?

Przed zamówieniem warto sprawdzić oba elementy, które mają zostać połączone. Dla prezentowanego modelu najważniejsze parametry to:

• pierwsza strona: BSP 3/4" zewnętrzny,
• druga strona: BSP 3/4" zewnętrzny,
• średnica zewnętrzna gwintu: około 26,1-26,4 mm,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 250 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571.

Jeżeli nowa złączka jest dobierana na podstawie elementu wymontowanego z maszyny, warto zmierzyć gwint suwmiarką i dodatkowo sprawdzić jego skok. Pozwala to ograniczyć ryzyko pomylenia BSP z innym standardem gwintu o podobnej średnicy.

Końcówki i elementy współpracujące z BSP 3/4"

W przypadku budowy kompletnego połączenia hydraulicznego należy dopasować nie tylko samą złączkę, ale również odpowiednią końcówkę przewodu. Na stronie HYDRON dostępne są między innymi nierdzewne końcówki DKR 3/4" przeznaczone do przewodów hydraulicznych.

Przy kompletowaniu instalacji warto sprawdzić całą kategorię złączek hydraulicznych, gdzie dostępne są elementy BSP, BSPT, JIC/UNF, ORFS, NPT oraz połączenia metryczne.

Dobór gotowego przewodu hydraulicznego

Gwint przyłącza jest tylko jednym z parametrów potrzebnych do prawidłowego wykonania przewodu. Trzeba również dobrać średnicę wewnętrzną węża, konstrukcję przewodu, wymagane ciśnienie robocze, długość oraz zakończenia.

Do określenia konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON, który ułatwia dobór przewodu do konkretnej maszyny lub instalacji.

Montaż złączki BSP 3/4"

Przed montażem należy sprawdzić stan gwintów oraz powierzchni uszczelniających. Powinny być czyste i pozbawione uszkodzeń mechanicznych. Zanieczyszczenia lub uszkodzenia stożka mogą utrudnić uzyskanie prawidłowego połączenia.

Jeżeli podczas pierwszych obrotów pojawia się nietypowo duży opór, nie należy dokręcać złączki na siłę. Może to świadczyć o zastosowaniu innego rozmiaru, skoku lub standardu gwintu.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 3/4".

Czy jest to złączka redukcyjna?

Nie. Obie strony mają ten sam rozmiar BSP 3/4", dlatego produkt służy do prostego łączenia dwóch kompatybilnych elementów.

Jakie jest maksymalne ciśnienie pracy?

Dopuszczalne ciśnienie pracy podane dla tej złączki wynosi 250 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonano ze stali nierdzewnej 1.4571, określanej na karcie produktu również jako AISI 316Ti.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 3/4"?

Dla gwintu zewnętrznego BSP 3/4" karta produktu podaje około 26,1-26,4 mm.

Czy BSP 3/4" ma średnicę 19,05 mm?

Nie. 3/4" jest oznaczeniem nominalnym gwintu rurowego. Rzeczywista średnica zewnętrzna w przypadku tego produktu wynosi około 26,3 mm.

Jaki jest zakres temperatury pracy?

Zakres temperatury podany dla produktu wynosi od -20°C do +120°C.

Jakie medium podano dla złączki?

Na karcie produktu jako medium wskazany jest olej hydrauliczny.

Czy mogę zastosować tę złączkę przy ciśnieniu 300 bar?

Nie należy przekraczać maksymalnego ciśnienia pracy podanego dla produktu. Dla tej złączki wartość ta wynosi 250 bar.

Czy złączkę można rozpoznać tylko za pomocą suwmiarki?

Pomiar średnicy około 26,1-26,4 mm jest ważną wskazówką, ale dla pewnej identyfikacji warto sprawdzić również skok gwintu oraz rodzaj powierzchni uszczelniającej.

Co zrobić, jeśli nie jestem pewien, czy posiadam BSP 3/4"?

Najlepiej zmierzyć gwint suwmiarką, sprawdzić jego skok oraz porównać element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości można skorzystać ze wsparcia technicznego HYDRON przy doborze właściwego złącza.
