Złączka prosta BB BSP 5/8" / 3/4''

Przejdź do sekcji Opinie

16,86 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 5/8" BSP
Rozmiar gwintu 1 w milimetrach 22,6-22,9zew./20,6-21,0wew.
Rozmiar gwintu 2 3/4" BSP
Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 250 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.12.10
Oznaczenie wg VITILLO ARGG1210

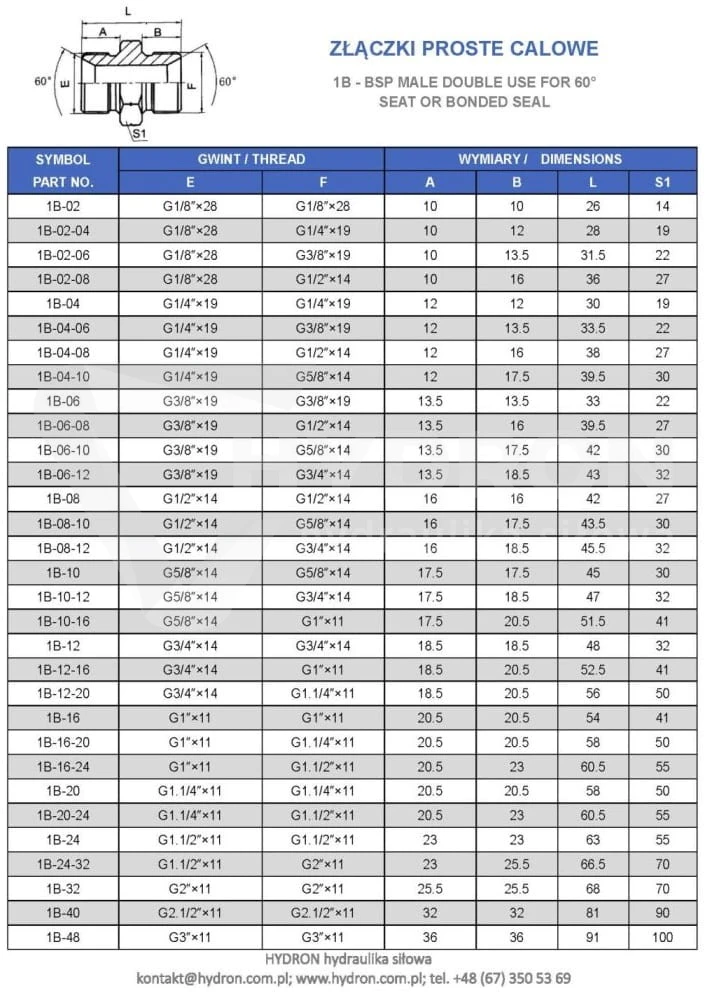

Oznaczenie alternatywne 1B-10-12 / XGR 5/8"-3/4"

Opis

Złączka prosta redukcyjna BB BSP 5/8" / 3/4" 250 bar

Złączka prosta BB BSP 5/8" / 3/4" to stalowa złączka hydrauliczna z dwoma gwintami zewnętrznymi BSP o różnych rozmiarach. Z jednej strony znajduje się BSP 5/8", a z drugiej BSP 3/4". Konstrukcja pozwala wykonać bezpośrednie przejście pomiędzy tymi średnicami bez stosowania kilku kolejnych adapterów.

Złączka posiada stożek uszczelniający 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 250 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BSP 5/8" / 3/4"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 5/8",
gwint 2: zewnętrzny BSP 3/4",
wymiar gwintu BSP 5/8": 22,6-22,9 mm zewnętrzny / 20,6-21,0 mm wewnętrzny,
wymiar gwintu BSP 3/4": 26,1-26,4 mm zewnętrzny / 24,1-24,5 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 250 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.12.10,
oznaczenie wg Vitillo: ARGG1210,
oznaczenie alternatywne: 1B-10-12 / XGR 5/8"-3/4".

Redukcja BSP 5/8" na BSP 3/4"

Złączka umożliwia wykonanie prostego przejścia pomiędzy BSP 5/8" i BSP 3/4". Oba przyłącza są gwintami zewnętrznymi, dlatego produkt może połączyć dwa kompatybilne elementy wyposażone w odpowiednie gwinty wewnętrzne.

Różnica pomiędzy rozmiarami nie jest duża, ale złączka nadal pełni funkcję redukcji. BSP 5/8" ma około 22,6-22,9 mm średnicy zewnętrznej, natomiast BSP 3/4" około 26,1-26,4 mm.

Inne kombinacje rozmiarów znajdziesz w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 5/8"?

Gwint zewnętrzny BSP 5/8" ma w tym produkcie średnicę około 22,6-22,9 mm. Oznaczenie 5/8" jest wartością nominalną, dlatego nie należy oczekiwać średnicy 15,88 mm wynikającej z bezpośredniego przeliczenia cala.

BSP 5/8" jest spotykany rzadziej niż 1/2" czy 3/4", dlatego przy identyfikacji starej złączki warto dokładnie zmierzyć gwint suwmiarką i dodatkowo sprawdzić jego skok.

Jak rozpoznać gwint BSP 3/4"?

Druga strona złączki posiada gwint zewnętrzny BSP 3/4" o średnicy około 26,1-26,4 mm. Również tutaj wartość 3/4" jest oznaczeniem nominalnym, a nie rzeczywistą średnicą zewnętrzną gwintu.

Pomiar w okolicy 26,3 mm jest więc ważną wskazówką przy rozpoznawaniu BSP 3/4". Dla pewnego doboru należy jednak potwierdzić również skok i konstrukcję połączenia.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Oznacza to, że podczas doboru elementów współpracujących należy sprawdzić nie tylko średnicę i rodzaj gwintu BSP, ale również geometrię powierzchni odpowiedzialnych za uszczelnienie.

To szczególnie ważne w hydraulice pracującej pod ciśnieniem. Samo skręcenie dwóch elementów nie oznacza jeszcze, że tworzą one prawidłowe i szczelne połączenie.

Ciśnienie pracy 250 bar

Maksymalne ciśnienie pracy prezentowanej redukcji wynosi 250 bar. Wartość tę należy porównać z rzeczywistym ciśnieniem roboczym i maksymalnym występującym w instalacji.

Parametry całego układu ogranicza jego najsłabszy komponent. Przy kompletowaniu instalacji należy więc sprawdzić również przewody, końcówki, szybkozłącza, zawory oraz pozostałą armaturę.

Gotowe rozwiązania znajdziesz w kategorii zakute przewody hydrauliczne.

Redukcja 5/8" na 3/4" a przepływ

Zmiana z BSP 3/4" na BSP 5/8" oznacza zmniejszenie przekroju połączenia. Przy doborze redukcji należy więc uwzględnić wymagany przepływ medium i średnicę przewodów.

W instalacji o dużym przepływie nieprawidłowo dobrany przekrój może zwiększać prędkość przepływu i straty ciśnienia. Sama zgodność gwintów nie powinna być więc jedynym kryterium doboru.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją. Takie wykonanie jest stosowane w stalowych elementach złącznych przeznaczonych do standardowych układów hydrauliki siłowej.

Przy zastosowaniu w środowisku o podwyższonych wymaganiach korozyjnych należy dobrać materiał odpowiedni do warunków pracy i medium.

Temperatura pracy od -20°C do +120°C

Dopuszczalny zakres temperatury pracy złączki wynosi od -20°C do +120°C. Jako medium w opisie produktu wskazany jest olej hydrauliczny.

Parametry temperaturowe kompletnego układu należy określać również z uwzględnieniem przewodów, uszczelnień, zaworów i pozostałych elementów instalacji.

Gdzie stosuje się redukcję BSP 5/8" / 3/4"?

Złączka może być wykorzystywana wszędzie tam, gdzie trzeba połączyć dwa elementy hydrauliczne posiadające różne przyłącza BSP 5/8" oraz BSP 3/4". Sprawdza się zarówno podczas budowy nowych instalacji, jak i przy naprawach oraz modernizacji istniejących maszyn.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
instalacje olejowe,
naprawy i modernizacje układów hydraulicznych.

Oznaczenia zamienne złączki

Przy wyszukiwaniu odpowiednika pomocne mogą być oznaczenia katalogowe podane dla tego wariantu:

Rastelli-Raccordi: 34.67.12.10,
Vitillo: ARGG1210,
symbol: 1B-10-12,
oznaczenie alternatywne: XGR 5/8"-3/4".

Przed zastosowaniem zamiennika należy porównać pełne parametry techniczne, a nie wyłącznie symbol katalogowy.

Jak prawidłowo dobrać złączkę BSP 5/8" / 3/4"?

Przed zamówieniem należy potwierdzić najważniejsze cechy połączenia:

strona 1: gwint zewnętrzny BSP 5/8",
strona 2: gwint zewnętrzny BSP 3/4",
średnica zewnętrzna BSP 5/8": około 22,6-22,9 mm,
średnica zewnętrzna BSP 3/4": około 26,1-26,4 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 250 bar,
temperatura pracy: od -20°C do +120°C.

Jeżeli dobierasz złączkę na podstawie starego elementu, zmierz oba gwinty suwmiarką i sprawdź ich skok. Szczególną uwagę warto zwrócić na stronę 5/8", ponieważ rozmiar ten występuje rzadziej niż popularne BSP 1/2" i BSP 3/4".

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar gwintu nie wystarcza do prawidłowego wykonania przewodu. Należy również dobrać średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, długość i odpowiednie zakończenia.

Do przygotowania właściwej konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 5/8", a z drugiej gwint zewnętrzny BSP 3/4".

Czy jest to złączka redukcyjna?

Tak. Złączka umożliwia bezpośrednie przejście pomiędzy BSP 5/8" i BSP 3/4".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla produktu wynosi 250 bar.

Jak rozpoznać gwinty BSP 5/8" i BSP 3/4"?

Gwint zewnętrzny BSP 5/8" ma około 22,6-22,9 mm średnicy, natomiast BSP 3/4" około 26,1-26,4 mm. Dla pewnego doboru warto również sprawdzić skok gwintów.

Na co zwrócić uwagę przy doborze tej redukcji?

Należy sprawdzić oba rozmiary gwintów, stożek uszczelniający 60°, wymagane ciśnienie pracy oraz przepływ wymagany w instalacji.
