Kolanko BB 90° M10x1 05L

Przejdź do sekcji Opinie

15,51 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M10x1
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 M10X1
Rozmiar gwintu 2 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

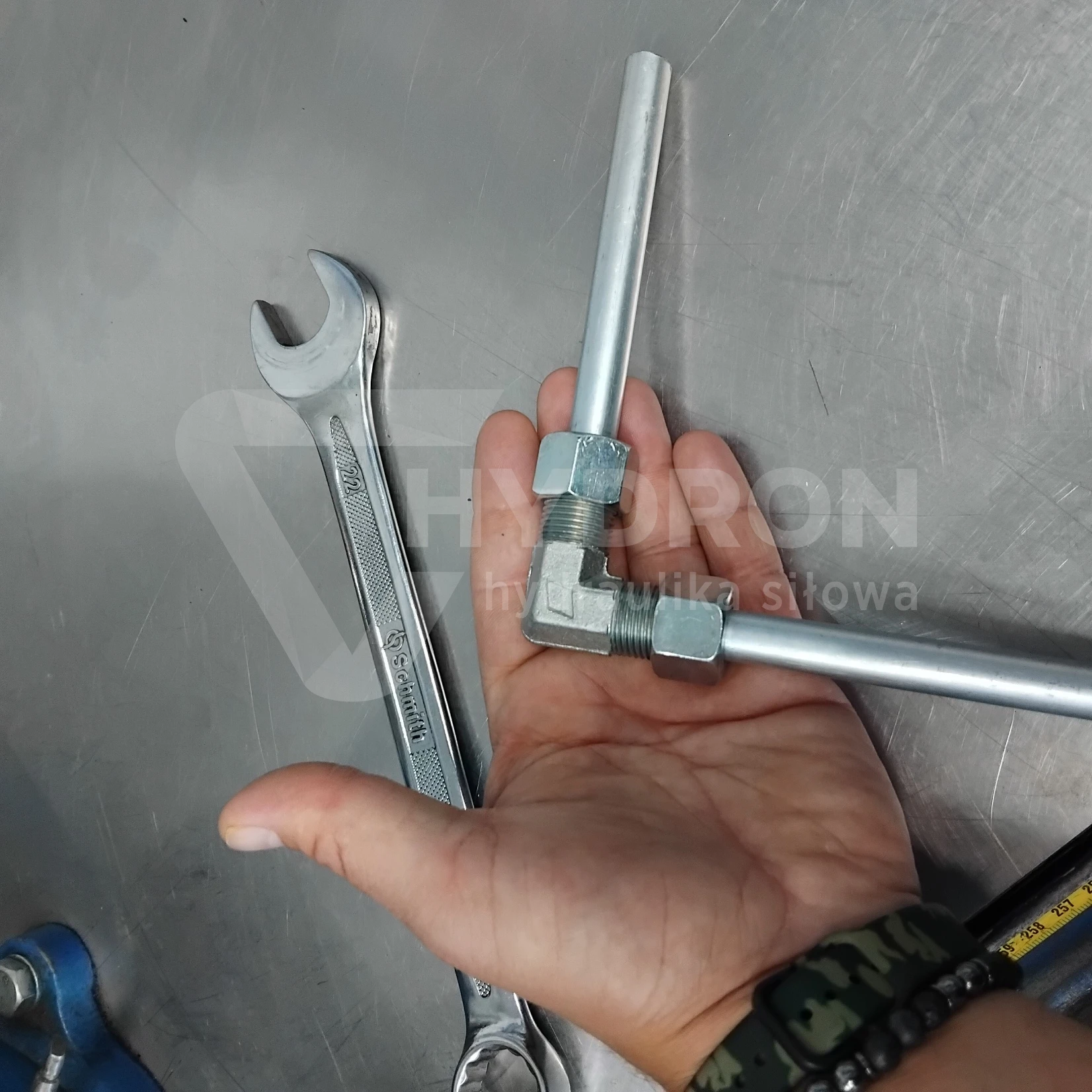

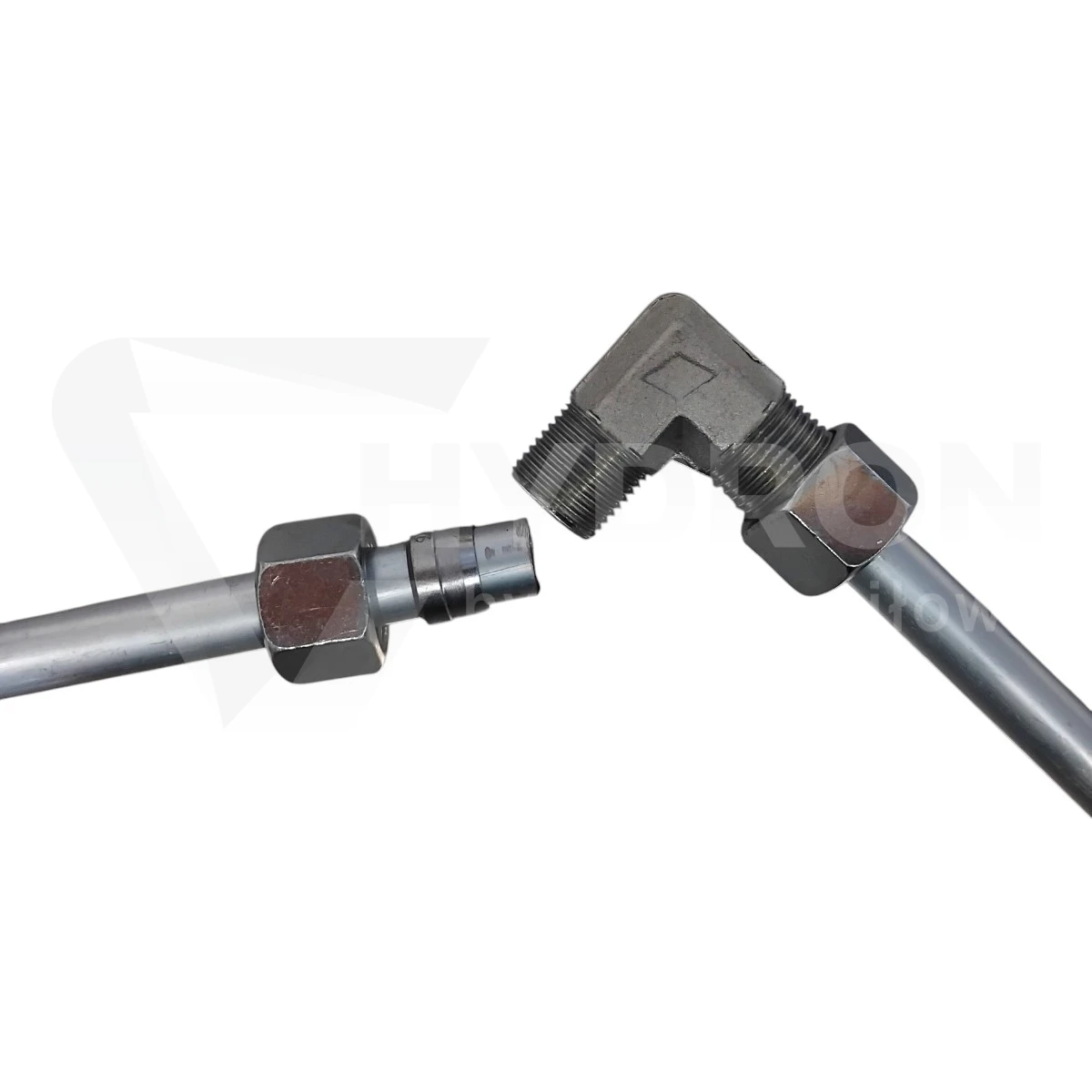

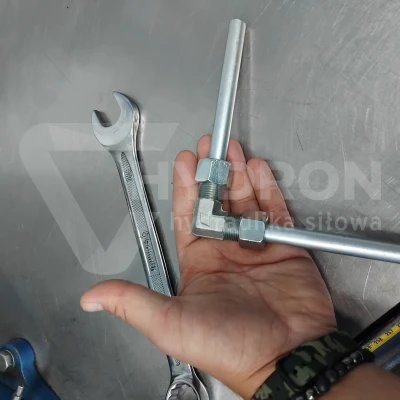

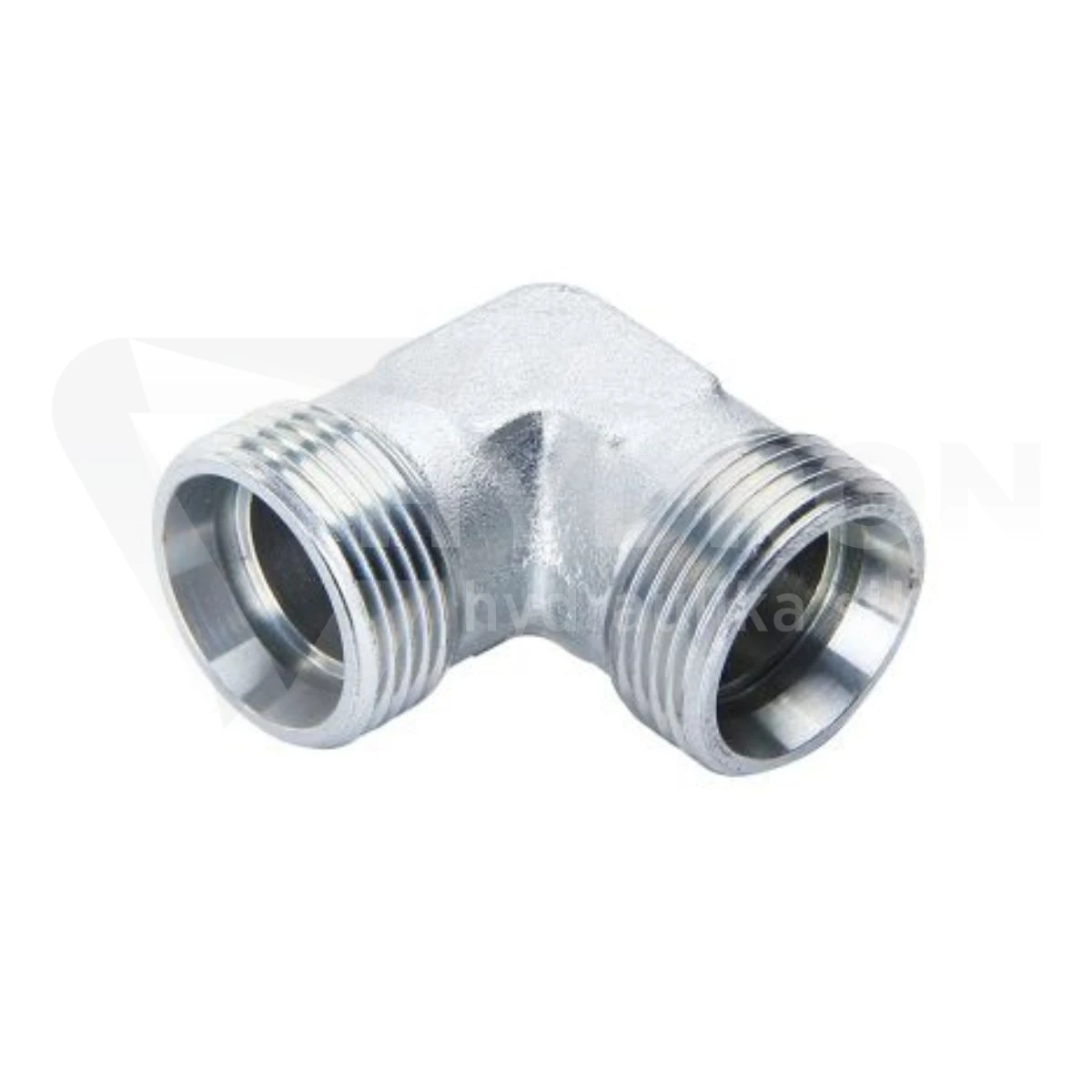

Kolanko BB 90° M10x1 5L

Kolanko BB 90° M10x1 5L to kompaktowa metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza dwa gwinty zewnętrzne M10x1, natomiast oznaczenie 5L wskazuje na połączenie dla rury o średnicy zewnętrznej 5 mm w lekkiej serii L.

Ten wariant sprawdza się szczególnie w niewielkich układach rurowych, gdzie liczy się mała zabudowa, precyzyjny dobór elementów i możliwość wykonania zwartego połączenia bez dodatkowych adapterów.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M10x1,
gwint 2: M10x1,
rozmiar systemowy: 5L,
średnica zewnętrzna rury: 5 mm,
seria: lekka L,
skok gwintu: 1 mm,
kąt stożka połączenia: 24°,
funkcja: zmiana kierunku instalacji o 90°.

Co oznacza 5L?

Oznaczenie 5L określa konkretny wariant połączenia rurowego:

5 - rura o średnicy zewnętrznej 5 mm,
L - lekka seria połączeń rurowych.

W tej konfiguracji stosowany jest gwint M10x1 oraz metryczne połączenie rurowe ze stożkiem 24°.

Dlaczego pełne oznaczenie M10x1 5L ma znaczenie?

Przy małych złączkach hydraulicznych różnice wymiarowe mogą być niewielkie, dlatego nie należy dobierać elementu wyłącznie na podstawie średnicy gwintu.

W tym przypadku trzeba potwierdzić jednocześnie:

gwint M10x1,
skok 1 mm,
rurę 5 mm,
lekką serię L.

Co oznacza BB?

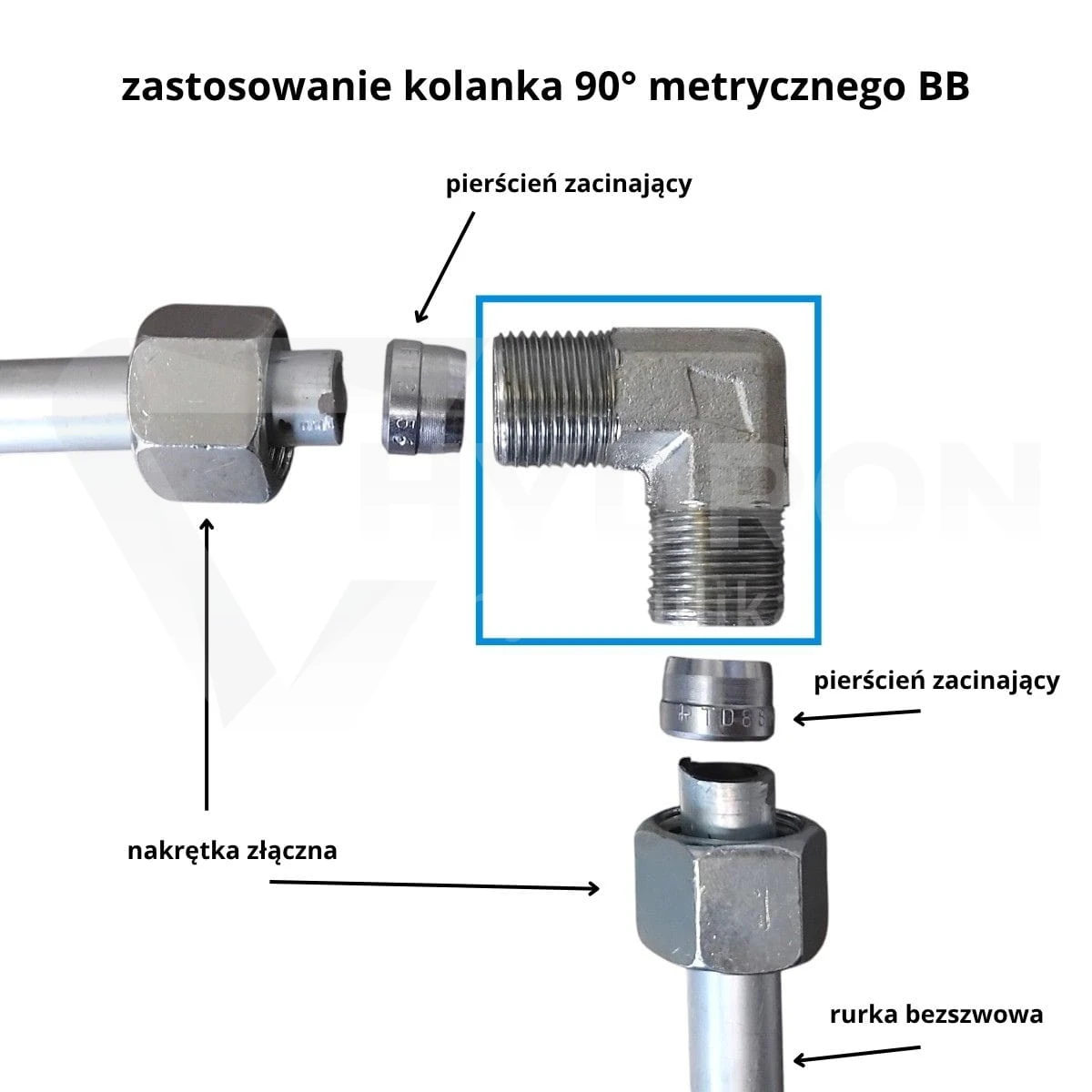

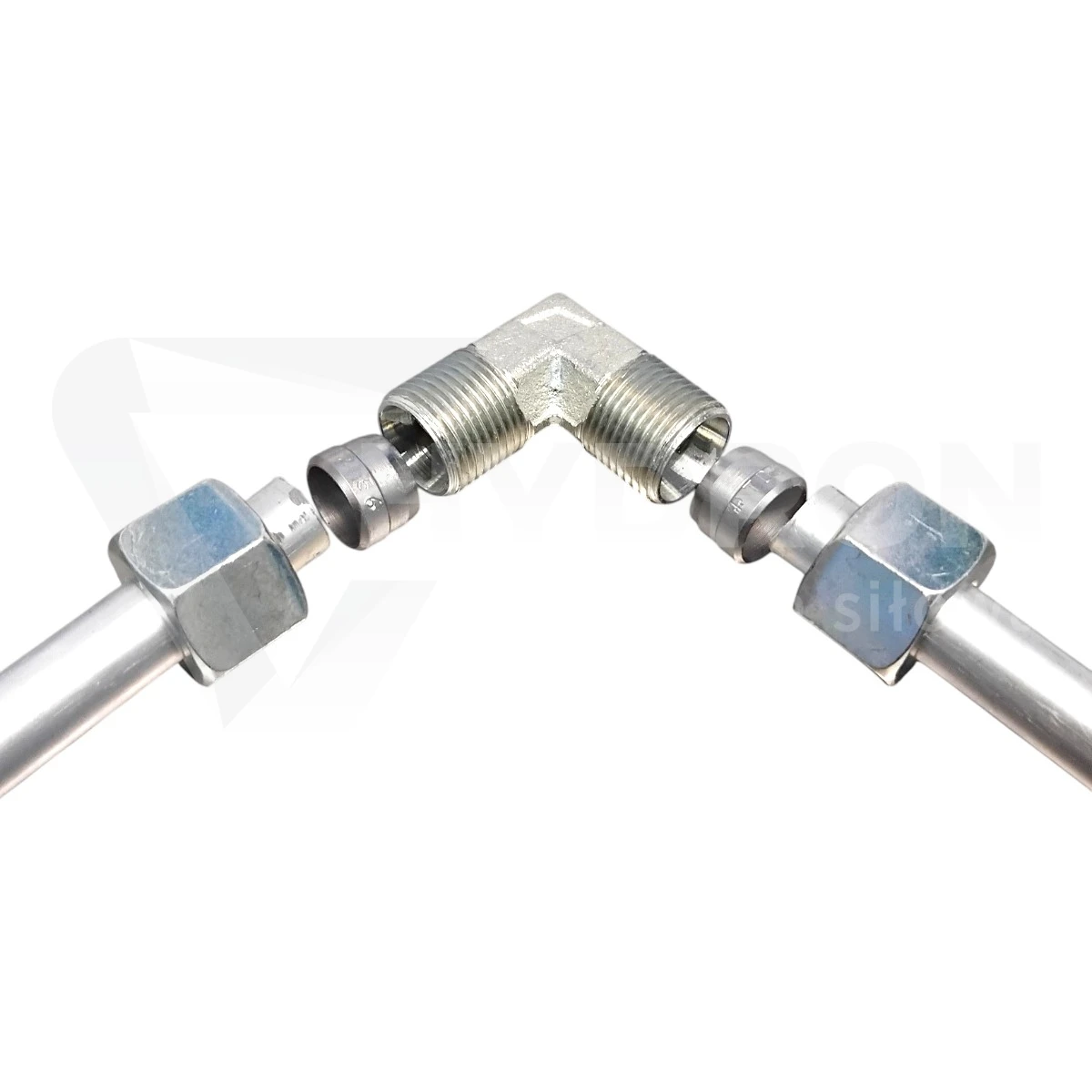

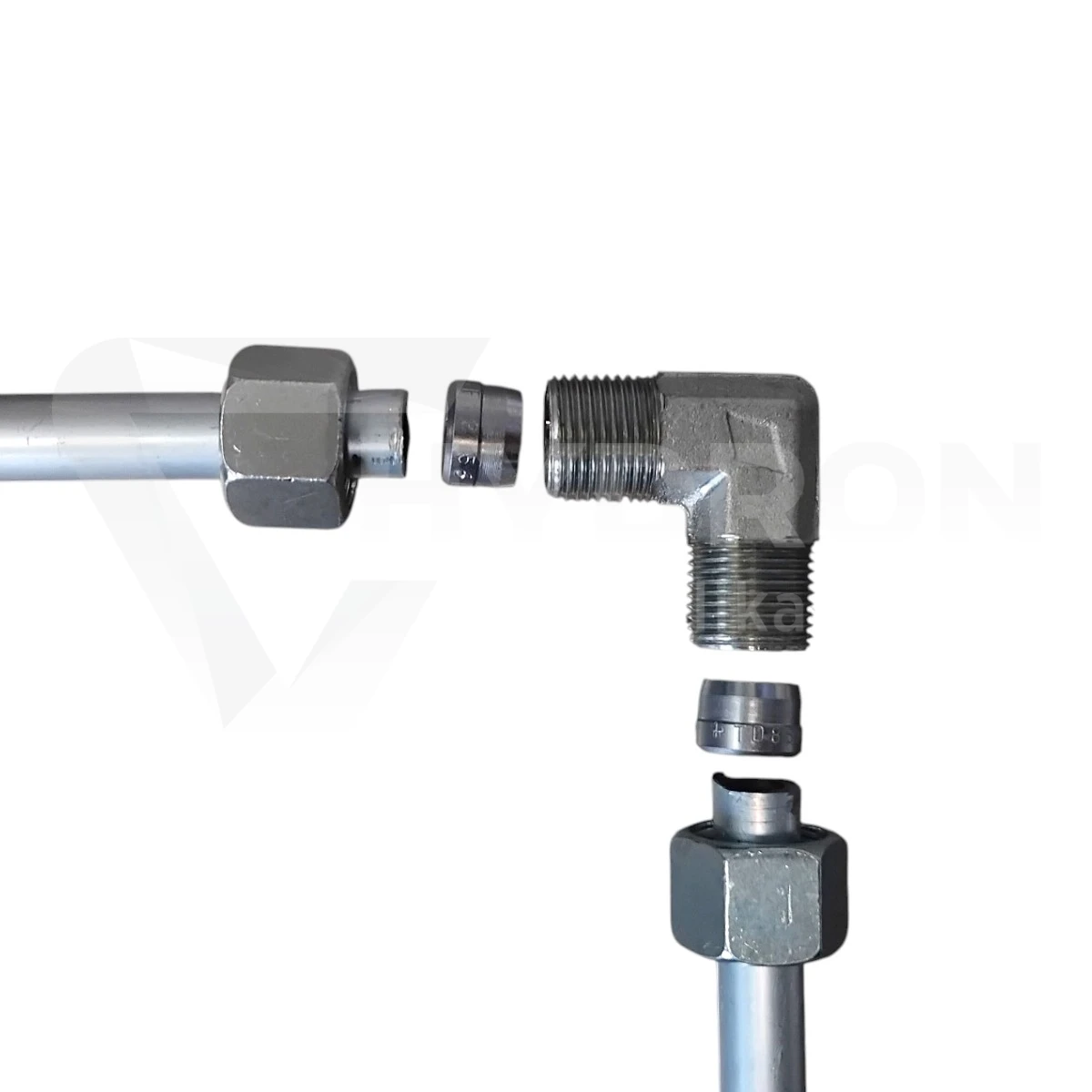

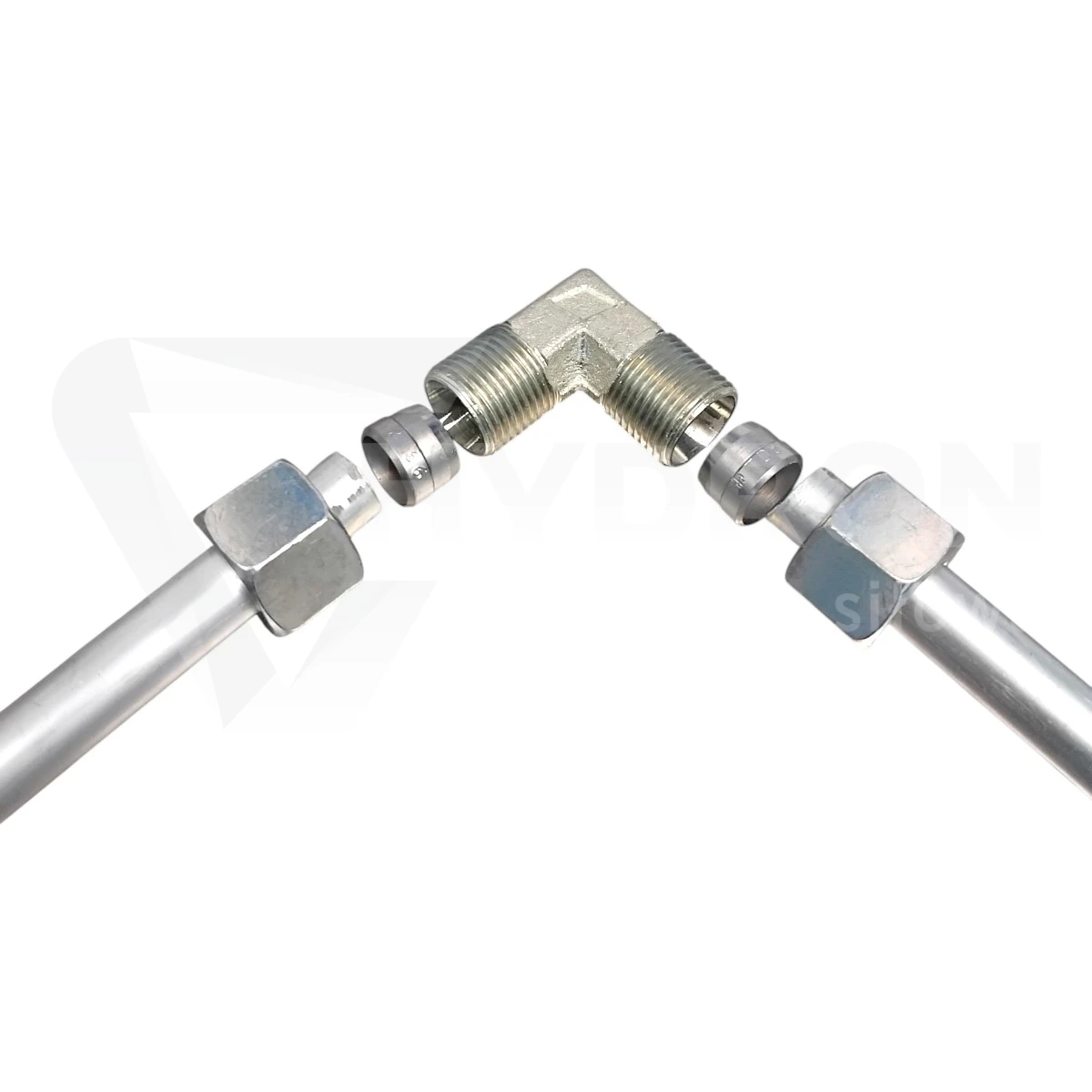

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko służy więc do łączenia dwóch współpracujących elementów instalacji rurowej.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

Stożek 24° i właściwe uszczelnienie

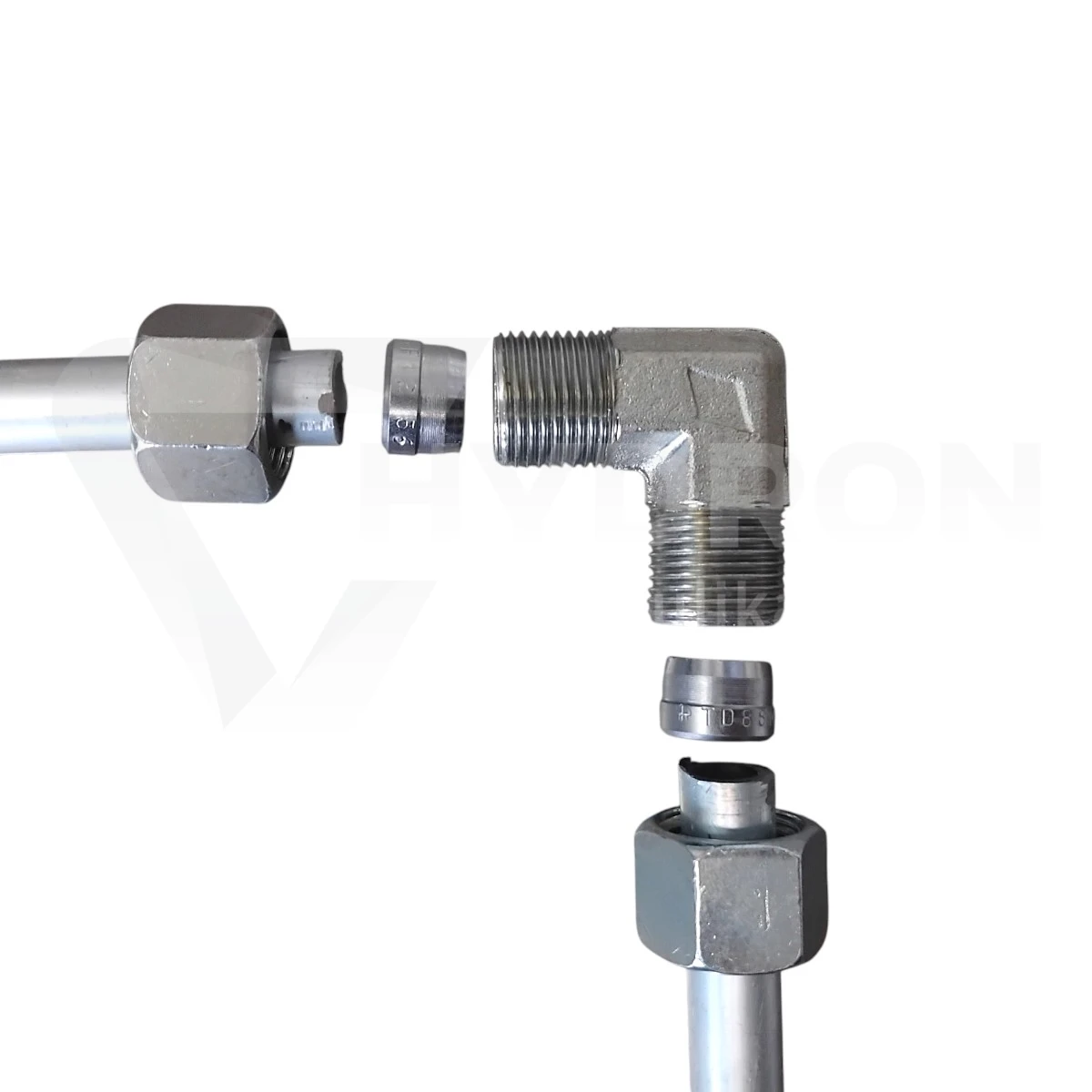

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Gwint M10x1 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie należy traktować go jak gwintu rurowego NPT i uszczelniać taśmą PTFE jako podstawową metodą. Szczelność zależy od prawidłowej współpracy powierzchni uszczelniających oraz odpowiednio dobranych elementów systemu 5L.

Mały rozmiar, duże znaczenie dokładnego doboru

Przy złączkach dla rur 5 mm bardzo ważna jest precyzyjna identyfikacja. Nawet niewielka różnica w średnicy rury lub skoku gwintu może sprawić, że element nie będzie prawidłowo współpracował z instalacją.

Dlatego przed zakupem warto zawsze sprawdzić cały zapis M10x1 5L, a nie tylko samą średnicę gwintu.

Dlaczego kolanko 90° jest praktyczne?

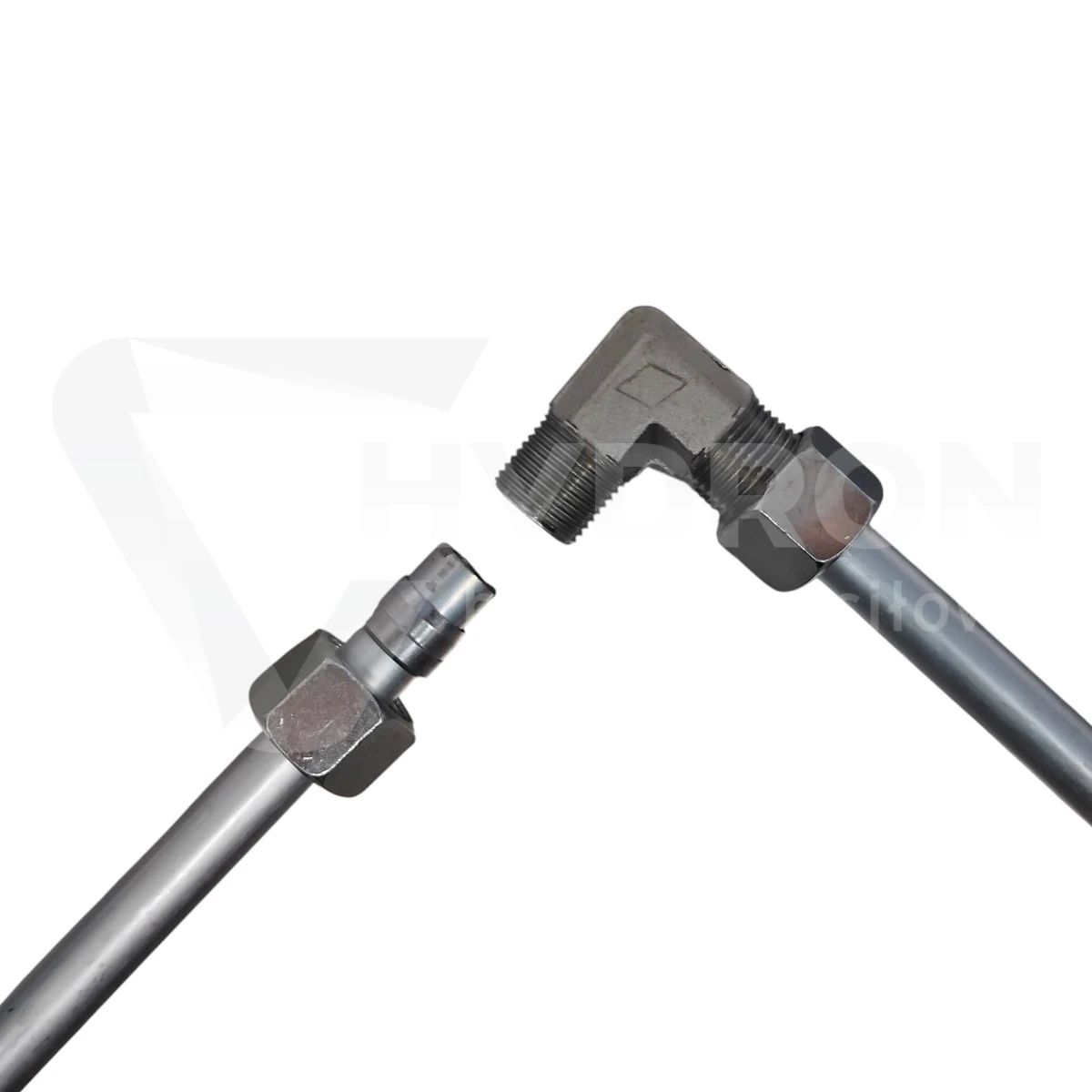

Kolanko umożliwia zmianę kierunku instalacji dokładnie w miejscu połączenia. To szczególnie przydatne w kompaktowych urządzeniach i małych układach hydraulicznych.
