Kolanko BB 90° M45X2 35L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 63,25 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M45x2
  • Rozmiar gwintu 1 w milimetrach 44,6-44,9zew./42,4-42,8wew.
  • Rozmiar gwintu 2 M45X2
  • Rozmiar gwintu 2 w milimetrach 44,6-44,9zew./42,4-42,8wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 160 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN99-35L
  • Oznaczenie wg VITILLO LME35L.1
  • Oznaczenie wg CAST 103812.1
  • Oznaczenie wg PARKER ERMETO XW 35-L | W35L
  • Oznaczenie alternatywne 1C9-45

Opis

Kolanko BB 90° M45X2 35L – metryczna złączka hydrauliczna

Kolanko BB 90° M45X2 35L to metryczna złączka hydrauliczna z dwoma gwintami zewnętrznymi M45x2, przeznaczona do wykonywania połączeń przewodów elastycznych i rurowych pod kątem prostym. Oba przyłącza są ustawione względem siebie pod kątem 90°. Złączka należy do serii lekkiej 35L i posiada zakończenia ze stożkiem 24°, zgodne z podanym wykonaniem według DIN 2353.

Korpus wykonano z wysokiej jakości stali automatowej jako odkuwkę monoblokową, bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z pasywacją białą. Kolanko wykonano według Polskiej Normy PN-65/M-73143 oraz DIN 2353. Element jest określany również jako złącze kątowe typu TN99, kolanko metryczne BB oraz nypel hydrauliczny 90°.

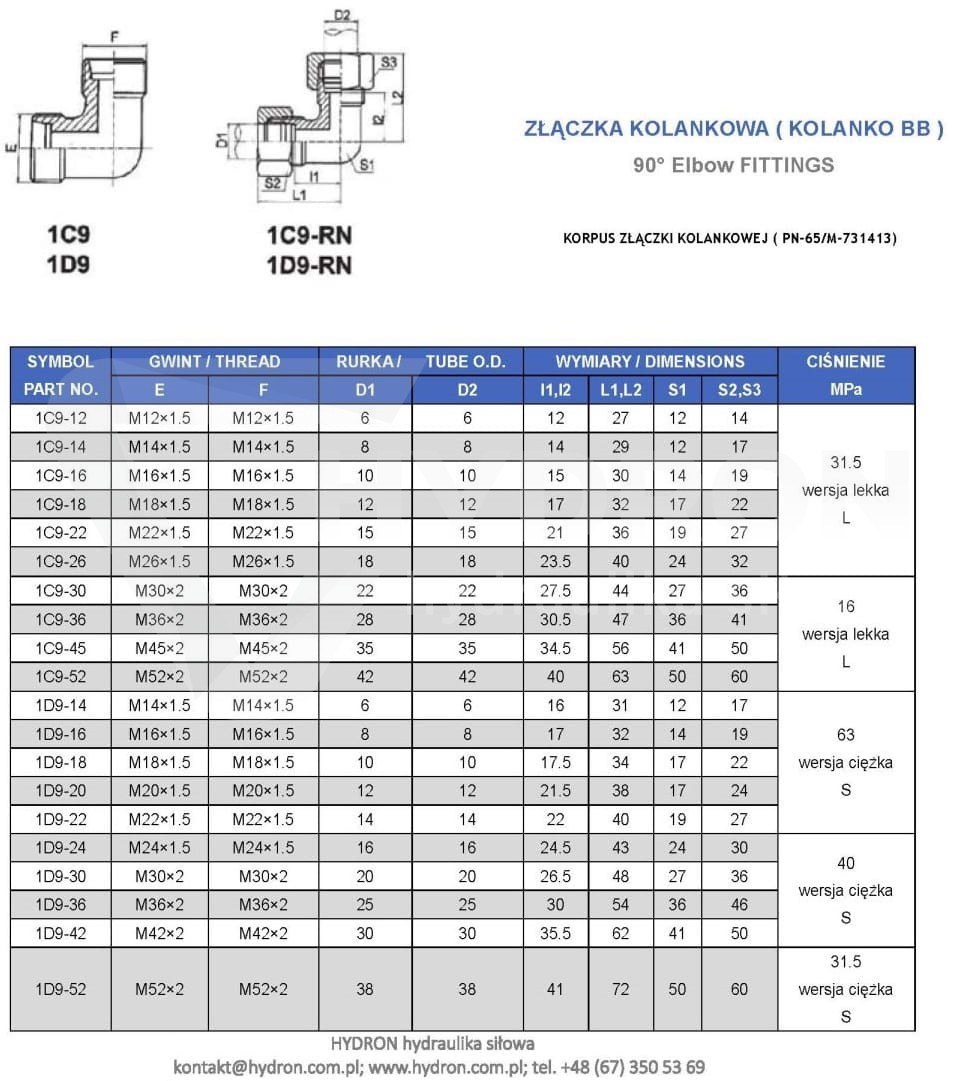

Parametry techniczne kolanka BB M45x2 35L

Parametr Wartość
Nazwa produktuKolanko BB 90° M45X2 35L
Rodzaj złączkiKolankowa BB, metryczna
Kąt kolanka90°
Gwint AM45x2, zewnętrzny
Gwint BM45x2, zewnętrzny
Seria35L, lekka
Stożek przyłącza24°
Materiał korpusuStal automatowa
KonstrukcjaOdkuwka monoblokowa, bez lutowania
Powłoka antykorozyjnaOcynk z pasywacją białą
Polska NormaPN-65/M-73143
Wykonanie wedługDIN 2353
Typ katalogowyTN99
Symbol1C9-45
Oznaczenie ErmettoXW 35-L / W35L
Oznaczenie Rastelli-RaccordiTN99-35L
Oznaczenie Cast103812.1
Oznaczenie VitilloLME35L.1

Budowa kolanka BB 90° z dwoma gwintami zewnętrznymi M45x2

Oznaczenie BB określa konstrukcję złączki wyposażonej w dwa zakończenia z gwintami zewnętrznymi. W kolanku M45x2 35L oba przyłącza mają identyczny rozmiar gwintu i są rozmieszczone pod kątem 90°. Element umożliwia wykonanie połączenia kątowego bez zmiany nominalnego rozmiaru gwintu.

Kolanko nie jest redukcją gwintową. Podczas jego doboru należy sprawdzić zgodność obu przyłączy, w szczególności gwintu M45x2, serii 35L oraz geometrii zakończeń ze stożkiem 24°. Sam rozmiar gwintu nie stanowi wystarczającej podstawy do potwierdzenia zgodności całego połączenia.

Seria lekka 35L i stożek 24° według DIN 2353

Kolanko BB M45x2 35L należy do metrycznej serii lekkiej L. Oznaczenie 35L identyfikuje rozmiar 35 w tej serii, a M45x2 określa wymiar gwintu zewnętrznego. Zakończenia ze stożkiem 24° stanowią element wskazanego systemu połączeń hydraulicznych.

Wykonanie według DIN 2353 i PN-65/M-73143 jest ważne przy identyfikacji złączki. Przy kompletowaniu instalacji należy rozróżnić serię lekką L od ciężkiej S oraz sprawdzić zgodność konstrukcji współpracujących elementów. Zastosowanie niewłaściwej serii może uniemożliwić prawidłowe zestawienie połączenia.

Odkuwka monoblokowa ze stali automatowej – wykonanie bez lutowania

Korpus kolanka BB 90° M45X2 35L wykonano z wysokiej jakości stali automatowej w postaci odkuwki monoblokowej. Oznacza to jednolitą konstrukcję bez połączeń lutowanych. Jest to istotna cecha wykonania podczas porównywania kolanek hydraulicznych o zbliżonej budowie i przeznaczeniu.

Powierzchnię stalową zabezpieczono ocynkiem z pasywacją białą. Powłoka pełni funkcję ochrony antykorozyjnej. Dobierając złączkę, należy uwzględnić wymagania techniczne instalacji oraz warunki środowiskowe, w których element będzie użytkowany.

Zastosowanie kolanka hydraulicznego BB M45x2 35L

Kolanko BB 90° M45X2 35L jest stosowane do wykonywania połączeń przewodów elastycznych oraz rurowych pod kątem prostym. Konstrukcja z dwoma gwintami zewnętrznymi pozwala zestawić odpowiednio dopasowane zakończenia metryczne, a kąt 90° umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego.

Podczas kompletowania elementów układu można sprawdzić także węże hydrauliczne dostępne w ofercie HYDRON. Dobór poszczególnych komponentów powinien uwzględniać zgodność gwintów, serię przyłączy oraz wymagania techniczne całej instalacji.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Kolanko BB 90° M45X2 35L jest identyfikowane oznaczeniami Ermetto XW 35-L oraz W35L. Według Rastelli-Raccordi odpowiada mu symbol TN99-35L, według Cast numer 103812.1, natomiast według Vitillo oznaczenie LME35L.1. Dodatkowym symbolem produktu jest 1C9-45.

Numery katalogowe pomagają wyszukać właściwy wariant złączki podczas wymiany elementów oraz porównywania ofert dostawców. Przed zastosowaniem produktu jako zamiennika należy potwierdzić zgodność konstrukcji BB, gwintów M45x2, serii 35L oraz zakończeń ze stożkiem 24°.

Najważniejsze cechy kolanka BB 90° M45X2 35L

  • Metryczna złączka kolankowa BB o kącie 90°.
  • Dwa gwinty zewnętrzne M45x2.
  • Seria lekka 35L.
  • Zakończenia ze stożkiem 24°.
  • Wykonanie według PN-65/M-73143 i DIN 2353.
  • Korpus wykonany ze stali automatowej.
  • Odkuwka monoblokowa bez połączeń lutowanych.
  • Powłoka antykorozyjna: ocynk z pasywacją białą.
  • Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo.
  • Symbol identyfikacyjny 1C9-45.

FAQ – kolanko BB 90° M45X2 35L

Jakie gwinty posiada kolanko BB M45x2 35L?

Kolanko posiada dwa gwinty zewnętrzne M45x2 należące do metrycznej serii lekkiej 35L.

Co oznacza symbol 35L w nazwie kolanka?

Oznaczenie 35L identyfikuje rozmiar 35 w metrycznej serii lekkiej L.

Jaki kąt mają zakończenia kolanka BB?

Zakończenia kolanka są ustawione względem siebie pod kątem 90°.

Czy kolanko BB M45x2 35L jest lutowane?

Nie. Korpus wykonano jako odkuwkę monoblokową ze stali automatowej, bez połączeń lutowanych.

Jakie normy wykonania dotyczą kolanka BB 35L?

Kolanko wykonano według PN-65/M-73143 oraz DIN 2353.

Jakie oznaczenia katalogowe odpowiadają kolanku BB M45x2 35L?

Oznaczenia to Ermetto XW 35-L / W35L, Rastelli-Raccordi TN99-35L, Cast 103812.1, Vitillo LME35L.1 oraz symbol 1C9-45.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
