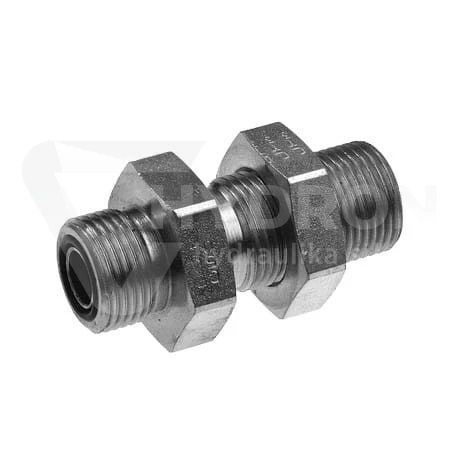

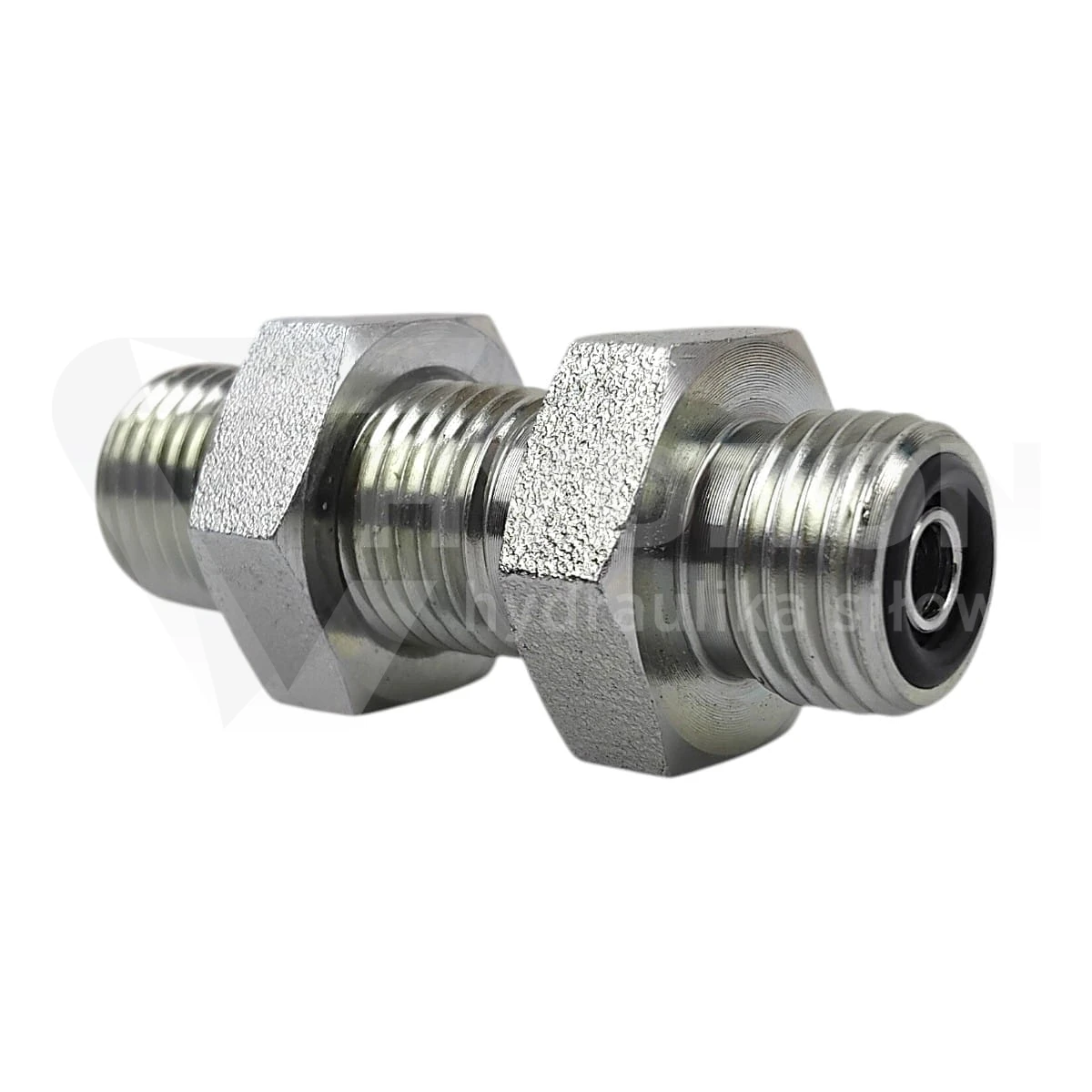

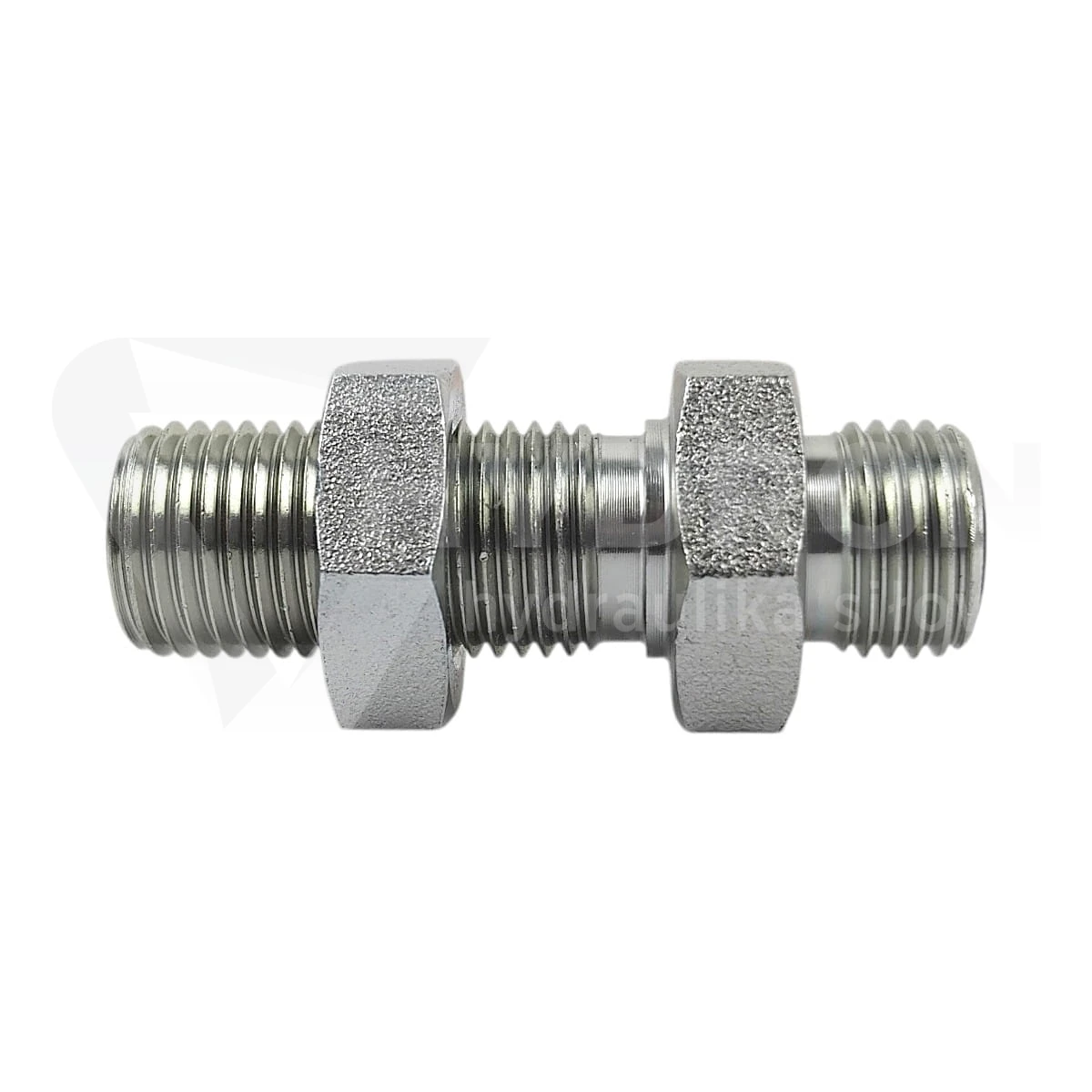

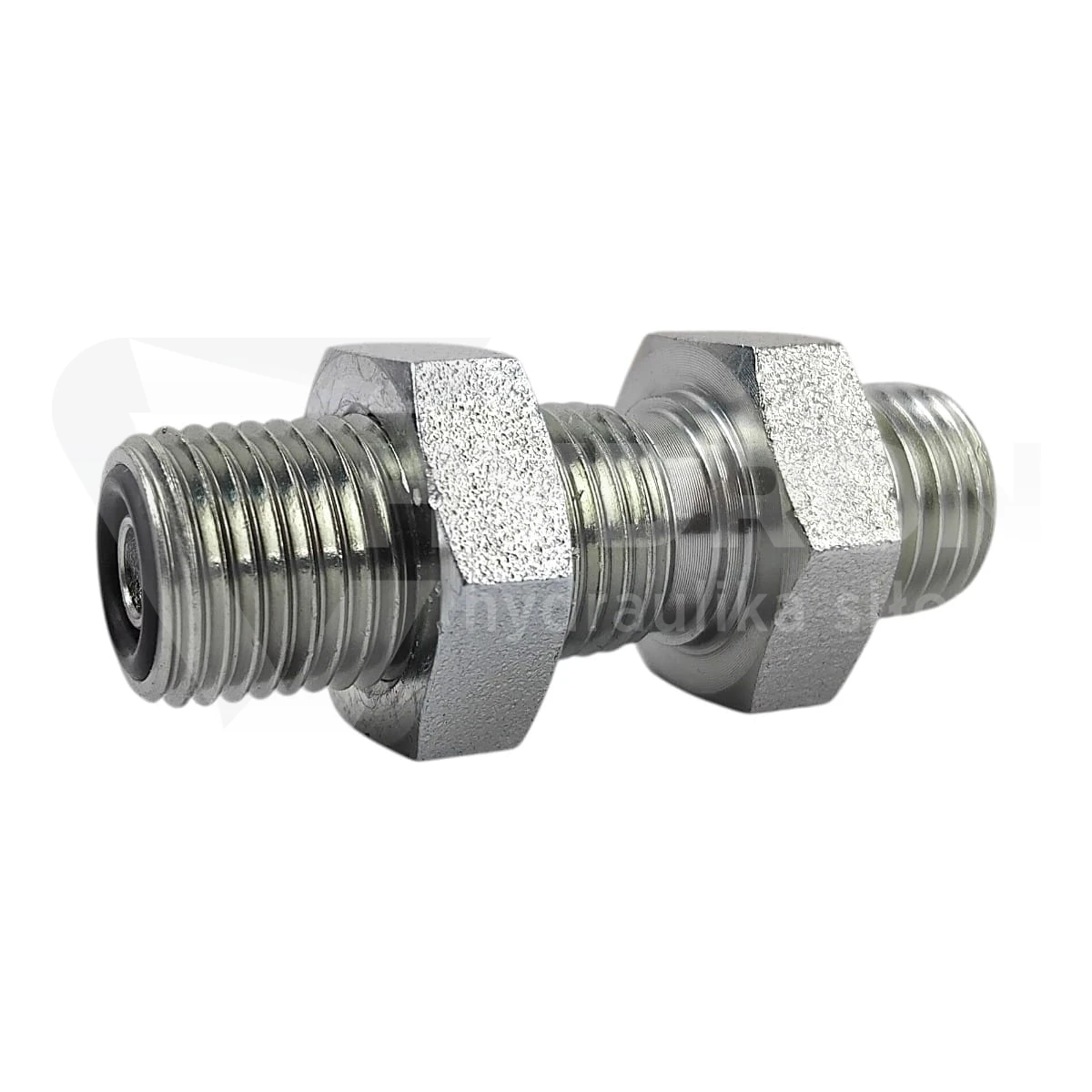

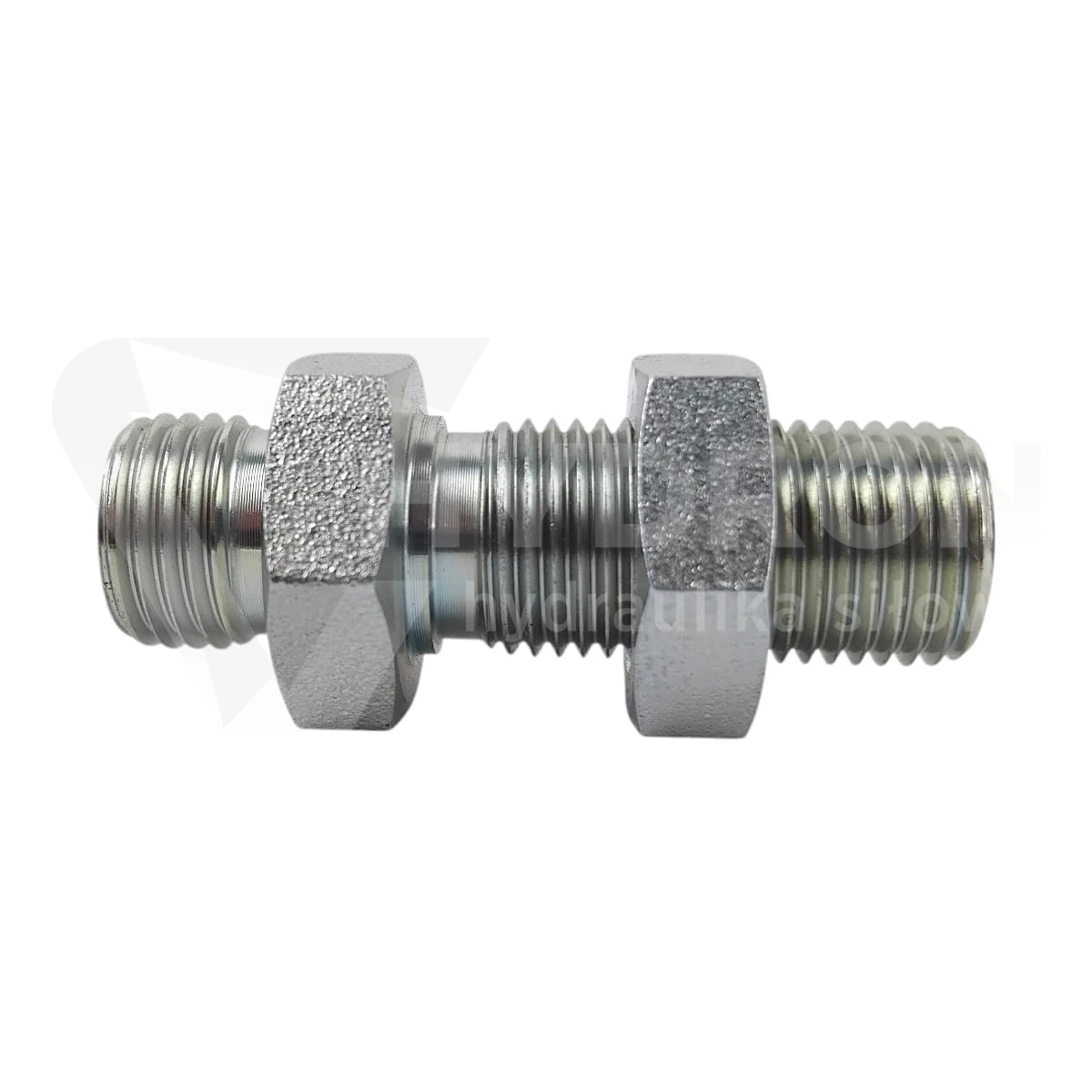

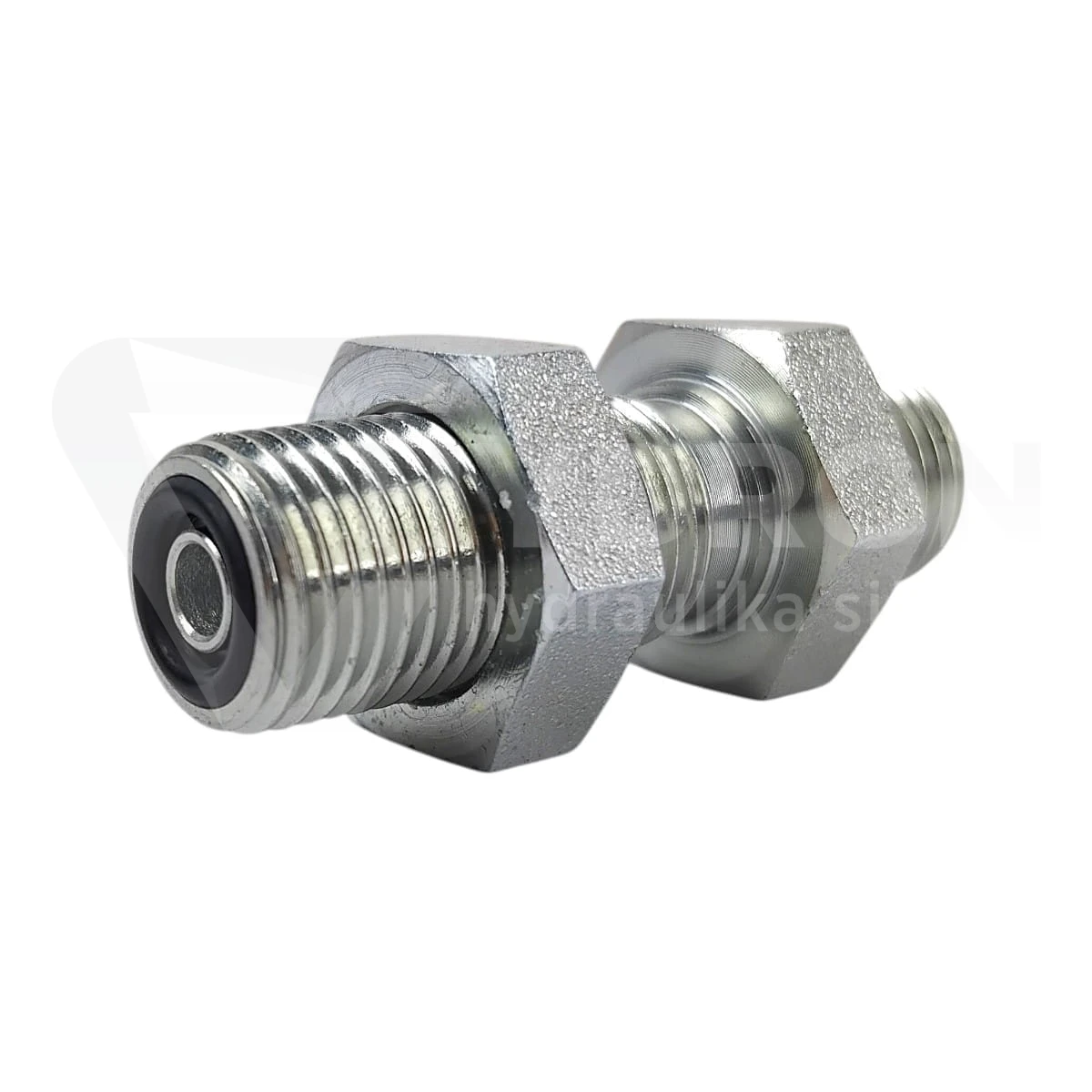

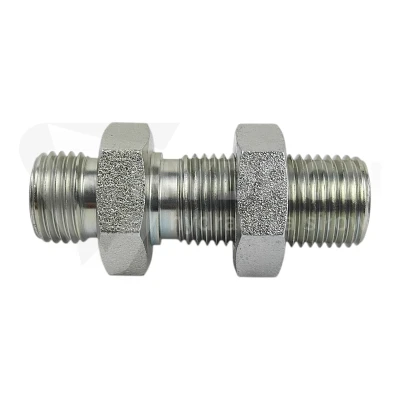

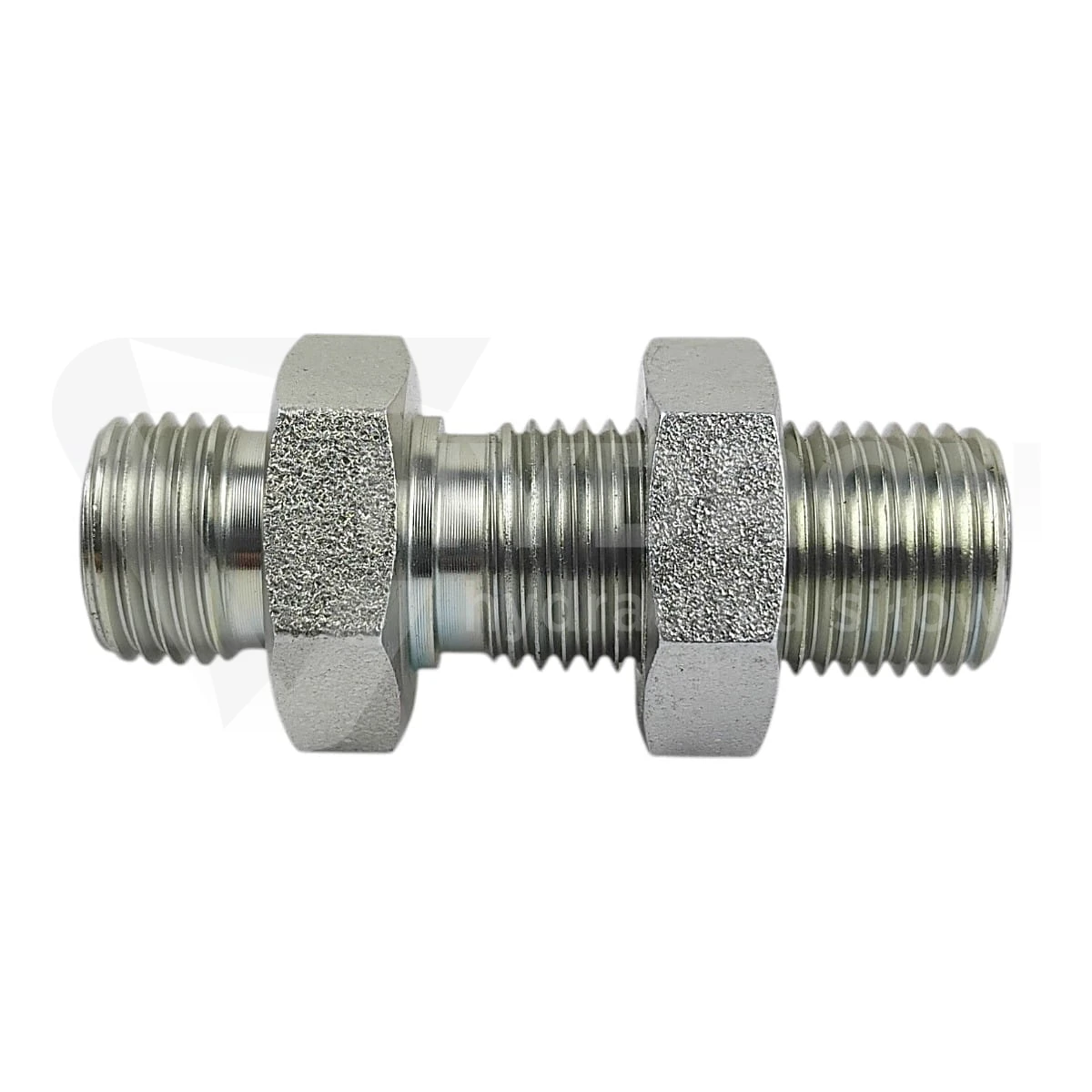

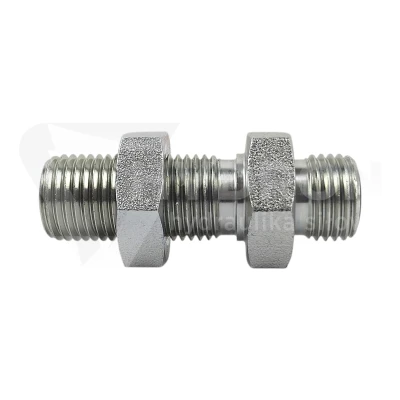

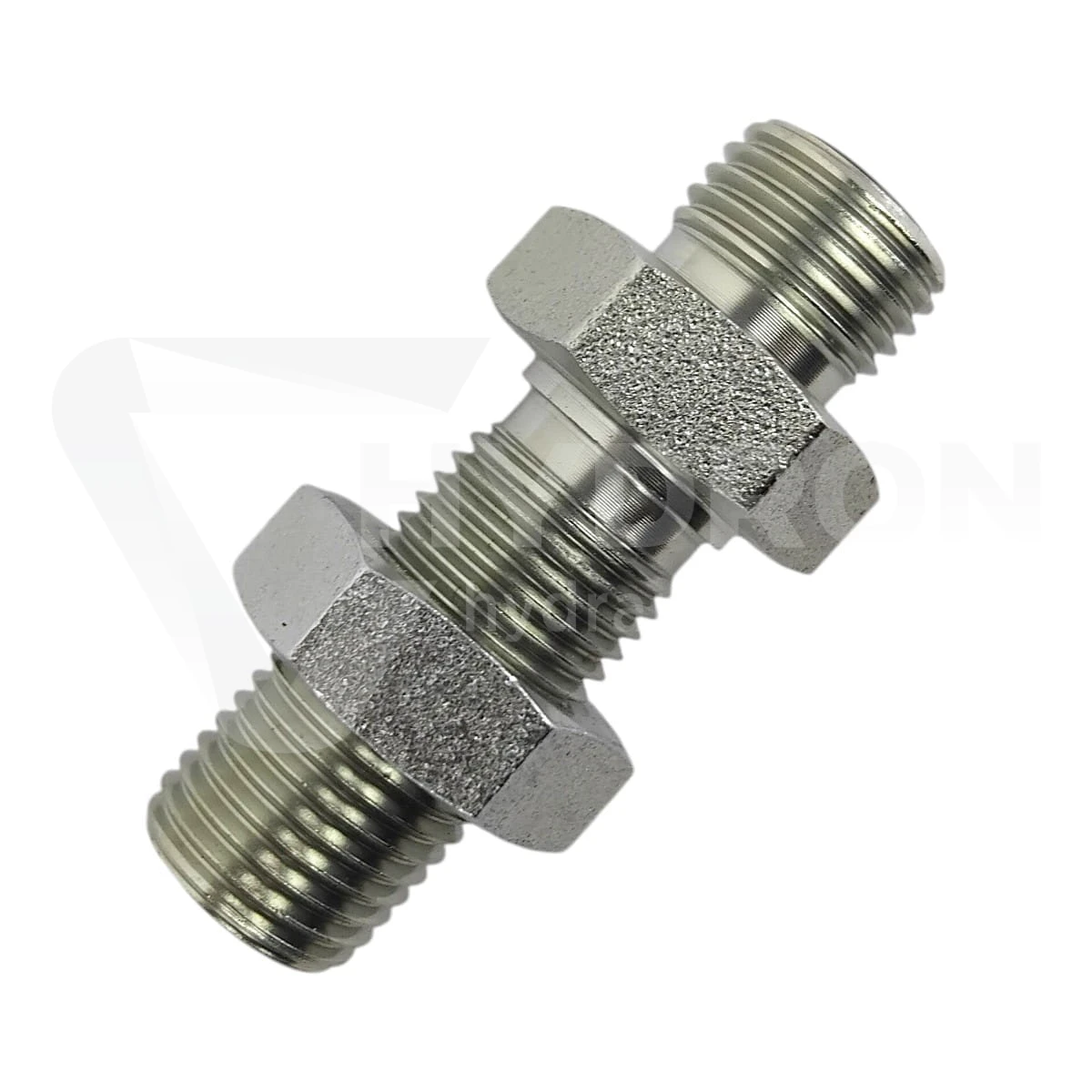

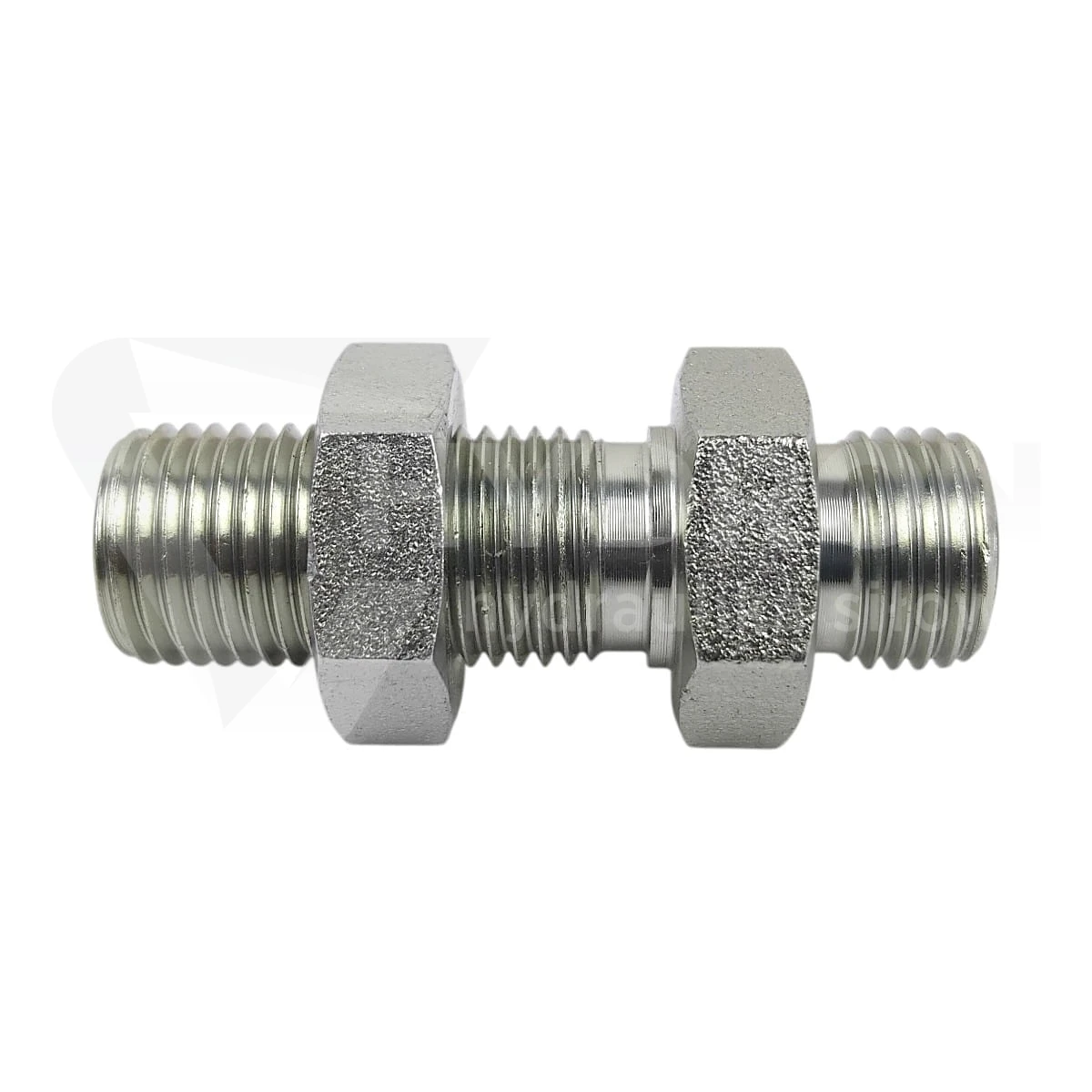

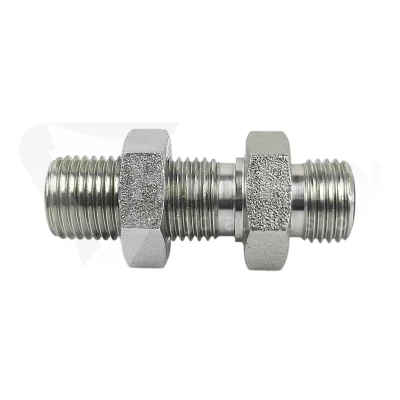

Złączka grodziowa ORFS 11/16"

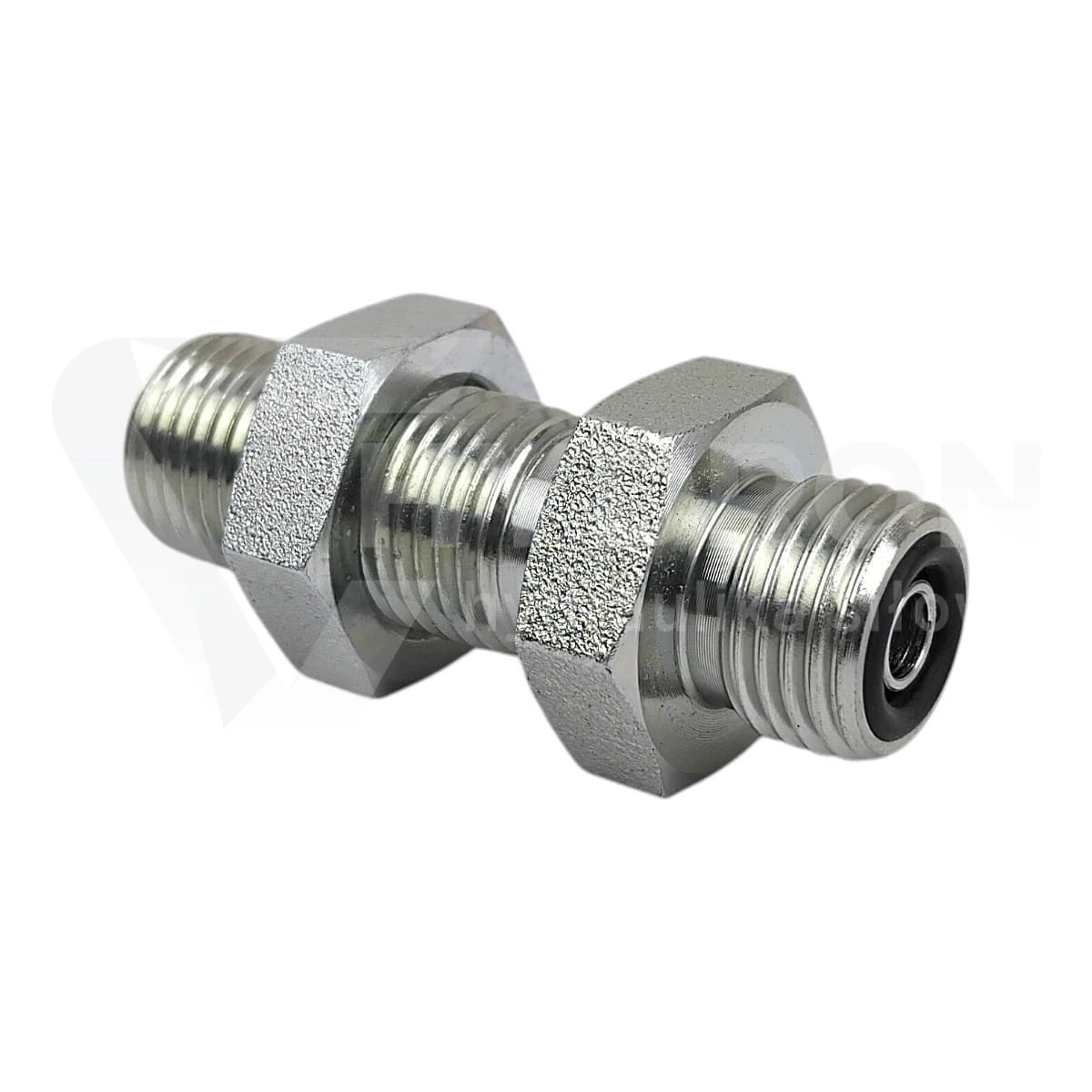

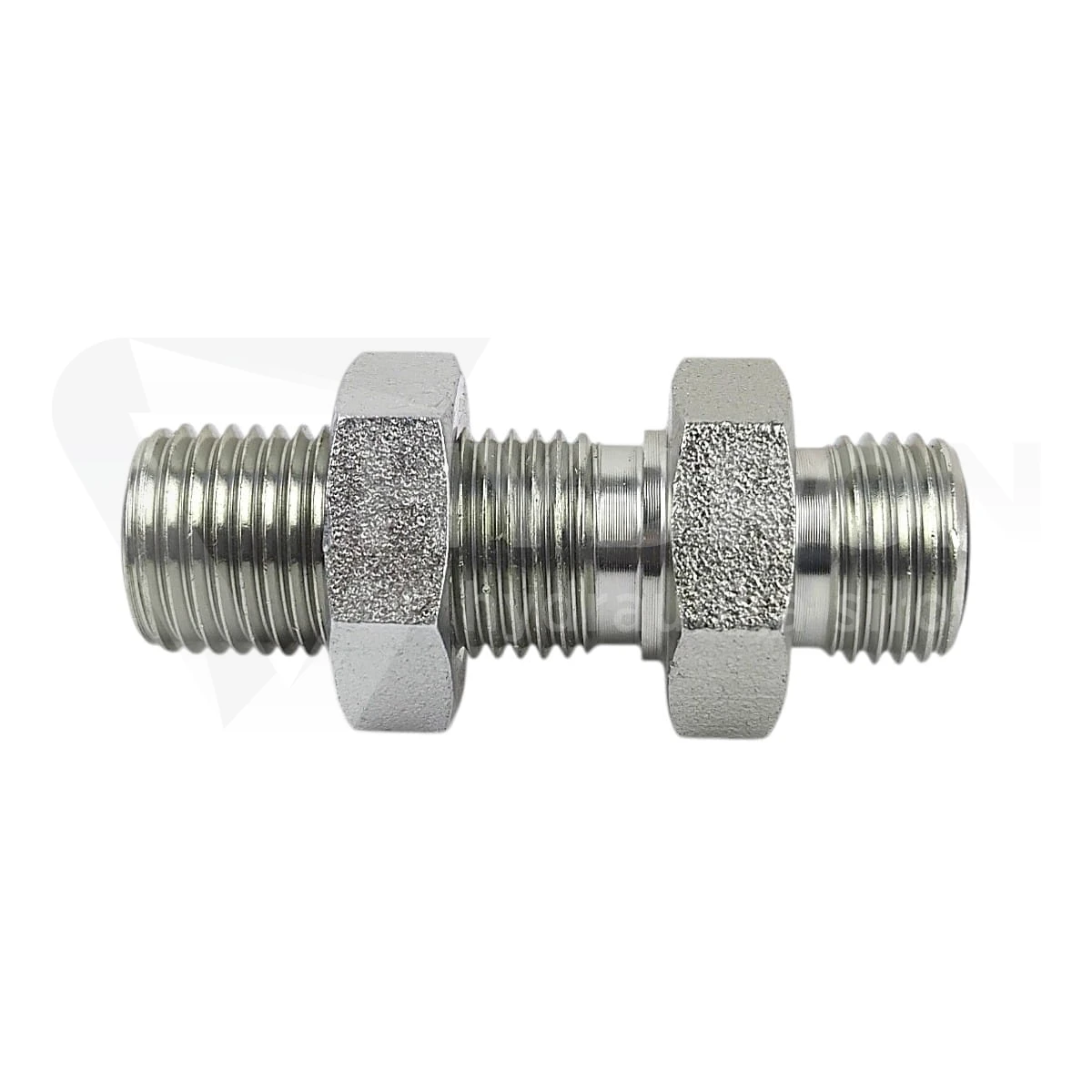

Złączka grodziowa ORFS 11/16" to element przeznaczony do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, płytę montażową lub inną część konstrukcyjną maszyny. Produkt ma gwinty zewnętrzne 11/16" ORFS po obu stronach i jest wyposażony w przeciwnakrętkę, która umożliwia osadzenie złączki w otworze montażowym. Takie rozwiązanie stosuje się tam, gdzie przewód hydrauliczny nie powinien przechodzić przez konstrukcję luźno, bez podparcia i bez kontroli kierunku. Złączka pracuje przy ciśnieniu do 630 bar, dlatego jej dobór wymaga sprawdzenia nie tylko rozmiaru gwintu, ale także standardu ORFS, stanu powierzchni czołowej, uszczelnienia O-ring oraz elementów współpracujących po obu stronach grodzi.

Złączka grodziowa ORFS 11/16" do przejścia przez panel

W instalacji hydraulicznej przejście przez panel jest miejscem, które często pracuje bardziej niż widać na pierwszy rzut oka. Przewód może drgać, zmieniać położenie przy ruchu maszyny albo przenosić siły na gwint. Złączka grodziowa ORFS 11/16" tworzy stały punkt montażowy, dzięki czemu przewód po obu stronach przegrody można poprowadzić w sposób bardziej uporządkowany. Produkt pasuje do zastosowań w maszynach rolniczych, przemysłowych, mobilnych, serwisowych i w zabudowach hydraulicznych, gdzie potrzebne jest pewne przejście przez konstrukcję. Inne warianty z tej samej grupy znajdują się w kategorii złączki grodziowe ORFS.

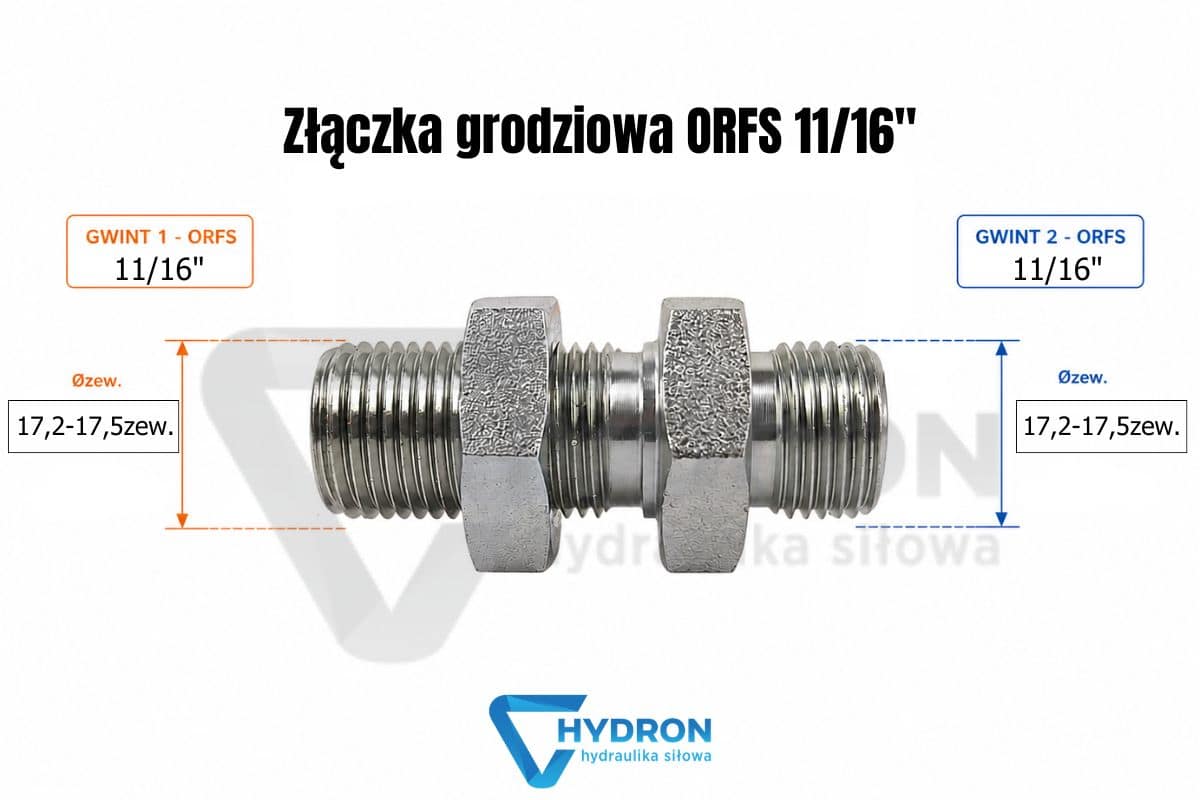

Gwint 11/16" ORFS po obu stronach

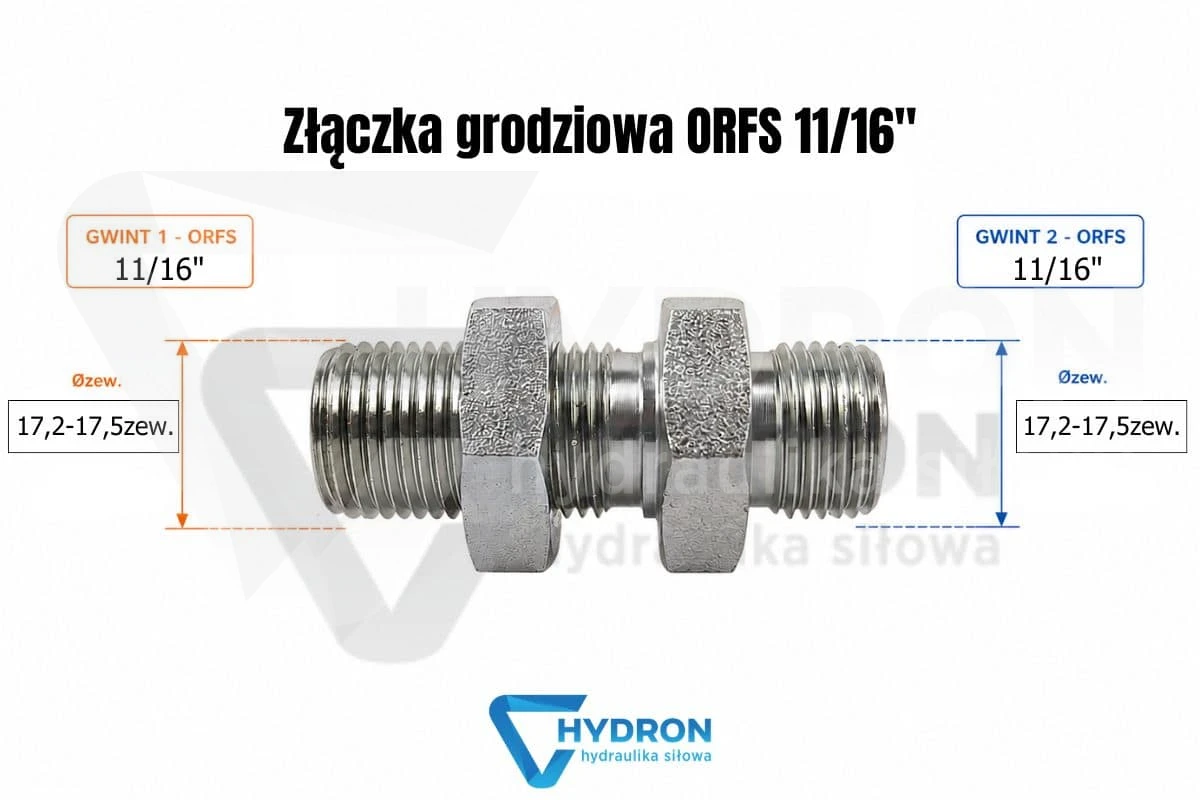

Obie strony tej złączki mają ten sam gwint zewnętrzny 11/16" ORFS. Oznacza to, że złączka nie jest redukcją między dwoma rozmiarami, tylko prostym przejściem grodziowym w jednym standardzie. W praktyce gwint większy i gwint mniejszy są takie same, ponieważ po obu stronach występuje 11/16" ORFS. Wymiar gwintu mierzony po zewnętrznej stronie wynosi 17,2-17,5 mm, a po stronie wewnętrznej 15,8-16,1 mm. Nie należy jednak dobierać produktu wyłącznie po pomiarze średnicy, ponieważ ORFS nie jest zwykłym gwintem calowym i nie powinien być mylony z JIC, BSP, NPT ani innymi standardami stosowanymi w hydraulice.

ORFS i uszczelnienie czołowe o-ring

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim systemie szczelność nie powstaje przez sam gwint, lecz przez właściwe dociśnięcie powierzchni czołowych z uszczelnieniem. To zmienia sposób kontroli połączenia. Przy montażu trzeba sprawdzić stan czoła uszczelniającego, jakość O-ringu, czystość gniazda i zgodność elementu współpracującego. Nawet prawidłowo dobrana złączka może przeciekać, jeśli O-ring jest przecięty, powierzchnia czołowa jest zarysowana albo przewód po montażu ciągnie złączkę pod kątem.

Norma J1453 i zgodność elementów ORFS

Złączka jest wykonana jako element ORFS według standardu J1453. W praktyce oznacza to, że powinna współpracować z elementami wykonanymi w tym samym standardzie uszczelnienia. Podobieństwo gwintu nie wystarczy. W naprawach maszyn importowanych często obok siebie występują różne typy połączeń calowych, dlatego dobór po wyglądzie bywa ryzykowny. Jeżeli instalacja wymaga większego rozmiaru, można porównać produkt z złączką grodziową ORFS 1". Przy bardzo dużych przejściach dostępna jest również złączka grodziowa ORFS 2".

Przeciwnakrętka i prawidłowe osadzenie w grodzi

Przeciwnakrętka pozwala zamocować złączkę w otworze panelu lub grodzi. To istotne, ponieważ przejście grodziowe ma nie tylko łączyć przewody, ale także stabilizować punkt przejścia przez konstrukcję. Jeżeli złączka nie jest dobrze osadzona, przewód może przenosić drgania na gwint i powierzchnię uszczelniającą. Przed montażem należy sprawdzić średnicę otworu, grubość panelu, miejsce na dokręcenie przeciwnakrętki oraz przebieg przewodów po obu stronach. W instalacjach narażonych na drgania dobrze zaplanowane mocowanie jest tak samo ważne jak poprawny gwint.

Kiedy nie stosować grodziówki ORFS jako zwykłego adaptera

Złączka grodziowa ORFS 11/16" nie jest zwykłym adapterem gwintowym. Jej główną funkcją jest montaż przez przegrodę i utworzenie stałego punktu przejścia. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, trzeba dobrać przyłączkę przeznaczoną do takiego gniazda. Do połączeń korpusowych stosuje się inne grupy produktów, na przykład przyłączki proste hydrauliczne. Użycie złączki grodziowej poza jej funkcją może utrudnić montaż i doprowadzić do nieszczelności.

Ciśnienie 630 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 630 bar. To wysoki parametr, ale nie oznacza automatycznie, że cały odcinek instalacji może pracować z takim samym ciśnieniem. Ograniczeniem może być przewód, końcówka, O-ring, rura, zawór albo element współpracujący po drugiej stronie panelu. Przy wymianie złączki grodziowej warto sprawdzić cały fragment instalacji, szczególnie jeśli poprzednie połączenie było dokręcane kilka razy lub pojawiał się wyciek pod obciążeniem. Do kontroli rzeczywistego ciśnienia w układzie można wykorzystać manometry hydrauliczne.

Montaż bez skręcania przewodu

Połączenie ORFS dobrze pracuje wtedy, gdy przewód jest dobrany do miejsca montażu, a nie wymusza położenia złączki. Zbyt krótki wąż, zły kąt końcówki albo zbyt mały promień gięcia mogą obciążać powierzchnię czołową i uszczelnienie O-ring. Taki błąd często nie ujawnia się od razu. Wyciek może pojawić się dopiero po pracy maszyny, gdy instalacja zacznie przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego przebiegu instalacji.

Najczęstsze błędy przy złączce ORFS 11/16"

Najczęstszy błąd to pomylenie ORFS z innym gwintem calowym. Element może wydawać się podobny, ale sposób uszczelnienia jest inny. Drugi błąd to montaż starego, uszkodzonego O-ringu albo skręcanie połączenia na zabrudzonej powierzchni czołowej. Trzeci problem pojawia się wtedy, gdy złączka grodziowa staje się jedynym podparciem dla przewodu. Złączka ma stabilizować przejście, ale nie powinna przenosić całej masy i drgań instalacji. Jeżeli przewód może ocierać się o panel lub ramę, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów po obu stronach grodzi

Przejście grodziowe powinno pracować razem z prawidłowo poprowadzoną instalacją. Jeżeli przewód jest długi, sztywny albo narażony na drgania, należy zaplanować dodatkowe punkty mocowania. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Takie mocowanie zmniejsza ruch instalacji, odciąża gwint i ogranicza ryzyko luzowania połączenia. W małych przejściach ORFS ma to szczególne znaczenie, ponieważ nawet niewielkie naprężenie może pogorszyć warunki pracy uszczelnienia czołowego.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać ją z innymi elementami z tej samej rodziny. Przy mniejszym przejściu można sprawdzić złączkę grodziową ORFS 9/16". Przy większym rozmiarze pomocna będzie złączka grodziowa ORFS 13/16". Jeżeli instalacja nie jest wykonana w standardzie ORFS, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

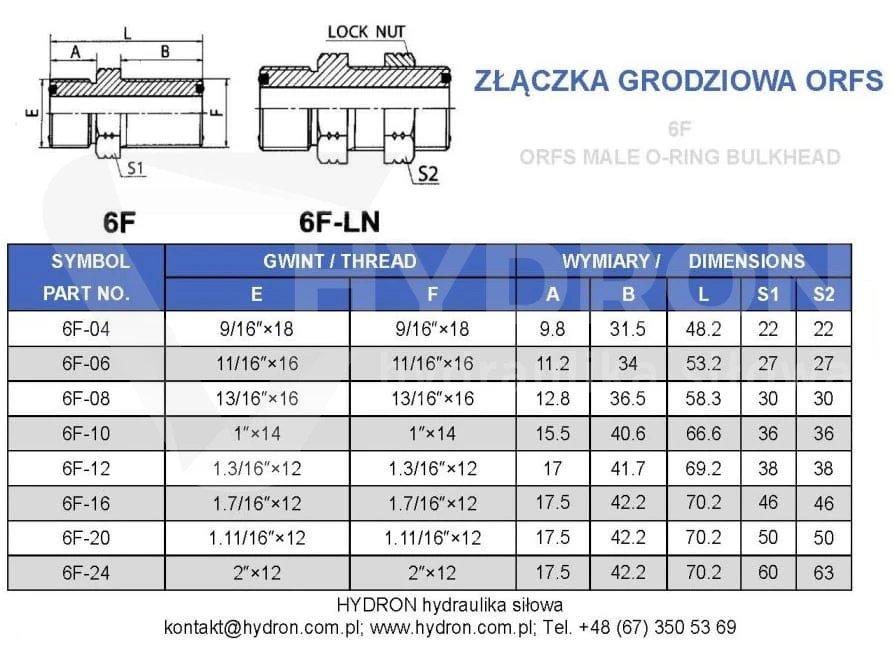

Dane techniczne produktu

• Produkt: złączka grodziowa ORFS 11/16"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 11/16" ORFS
• Wymiar gwintu 1: 17,2-17,5 mm zewnętrznie / 15,8-16,1 mm wewnętrznie
• Gwint 2: 11/16" ORFS
• Wymiar gwintu 2: 17,2-17,5 mm zewnętrznie / 15,8-16,1 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 11/16" ORFS
• Gwint mniejszy: brak różnicy, obie strony 11/16" ORFS
• Ciśnienie pracy: 630 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Wykonanie: z przeciwnakrętką, tzw. kontrą
• Oznaczenie wg Vitillo: APPMO0909
• Oznaczenie wg Cast: 6050-09
• Kod produktu: ZN-141-1 11/16 ORFS
• Kod kreskowy EAN: 2000010049400

Pomoc Hydron przy doborze złączek ORFS

Przy doborze złączki grodziowej ORFS 11/16" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 11/16", inny rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 11/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 11/16"?

Produkt ma gwinty zewnętrzne 11/16" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 11/16" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 11/16"?

Ciśnienie pracy wynosi 630 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 11/16"?

Przed zakupem należy sprawdzić rozmiar 11/16" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 630 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
