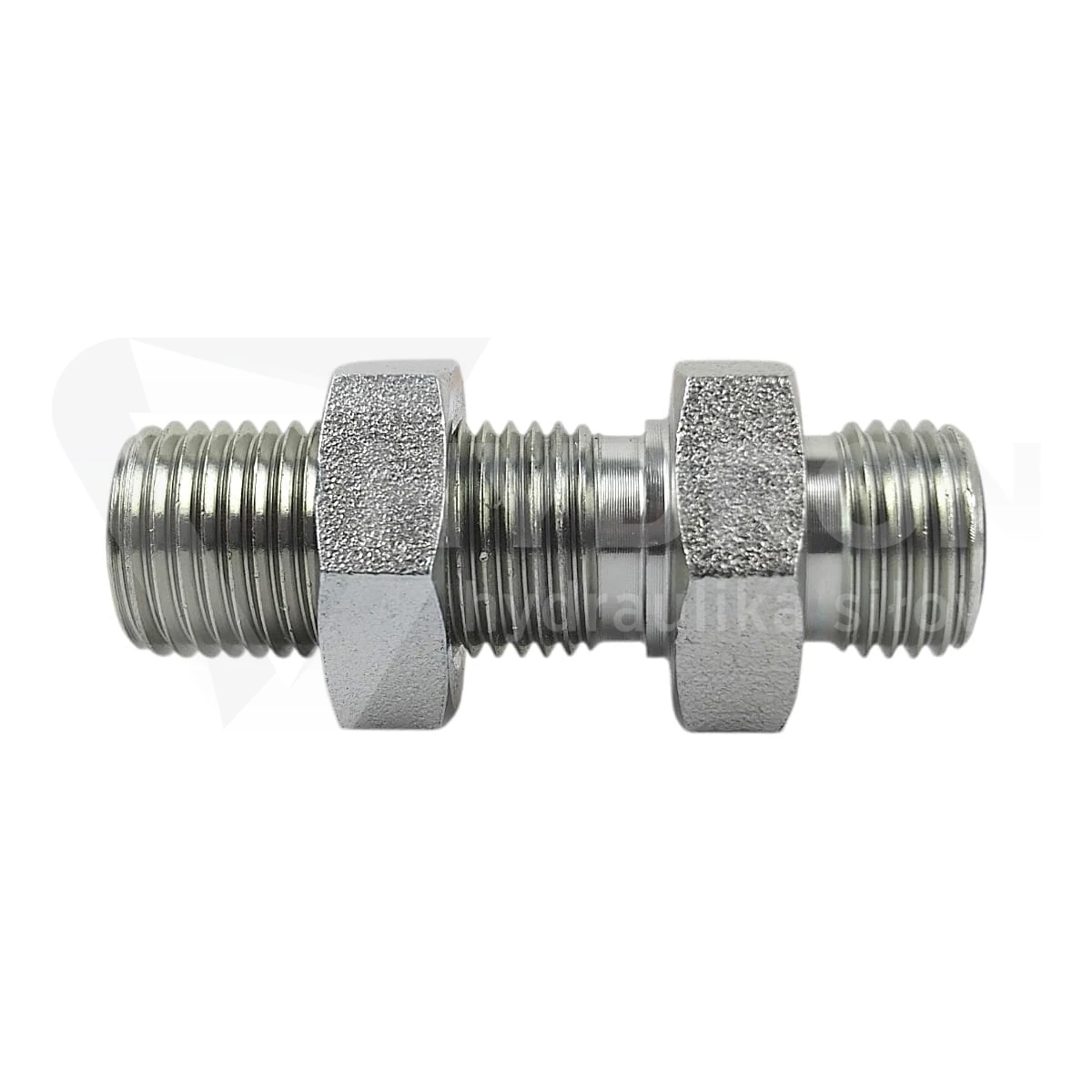

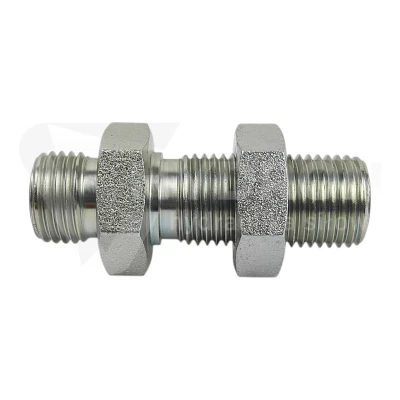

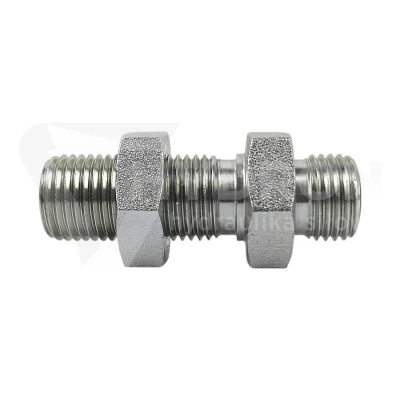

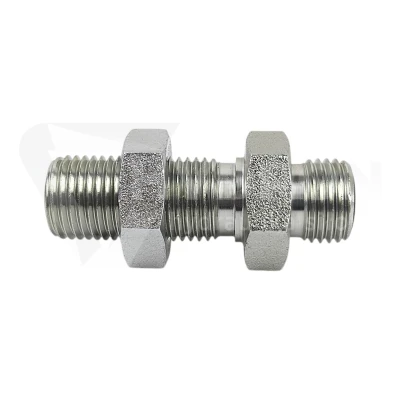

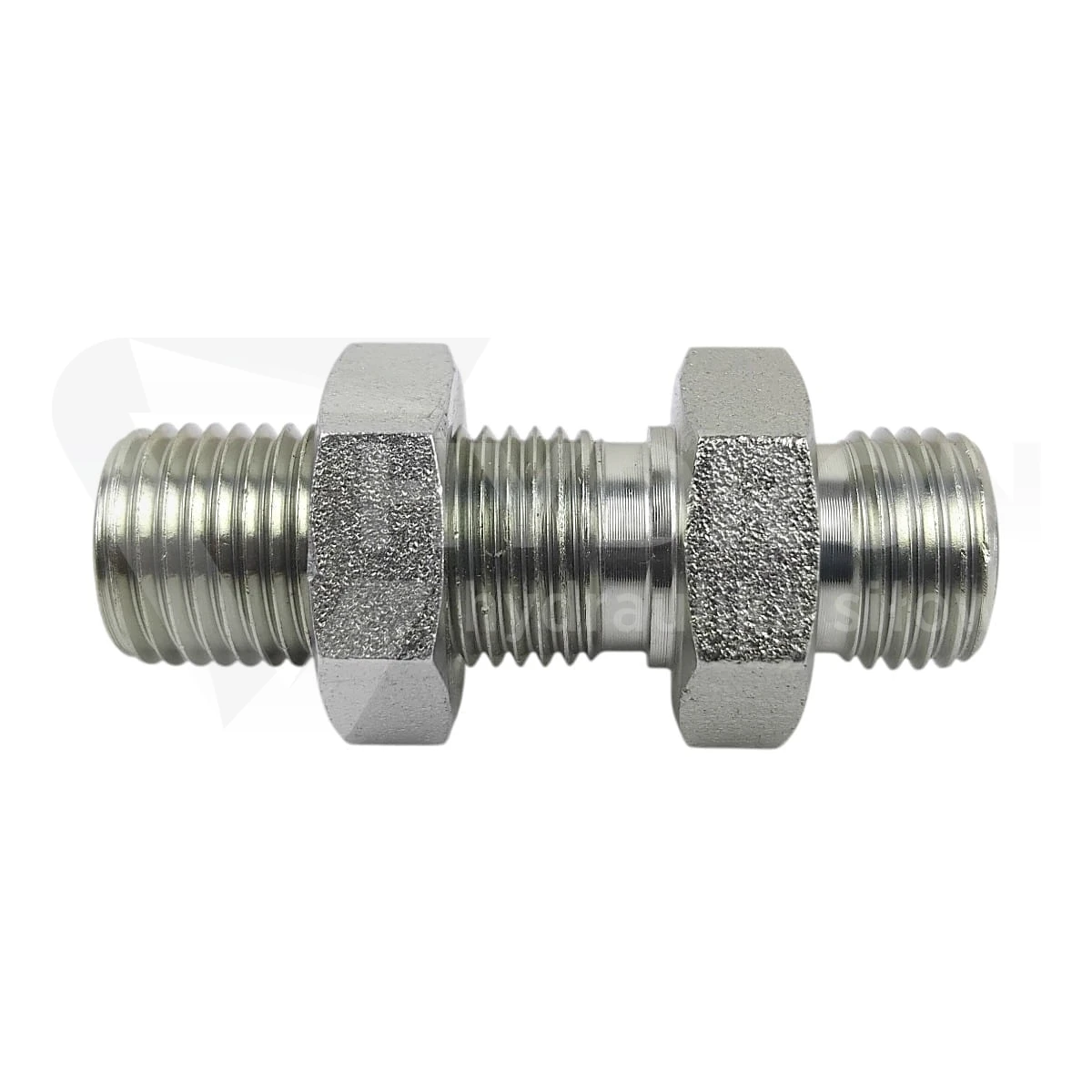

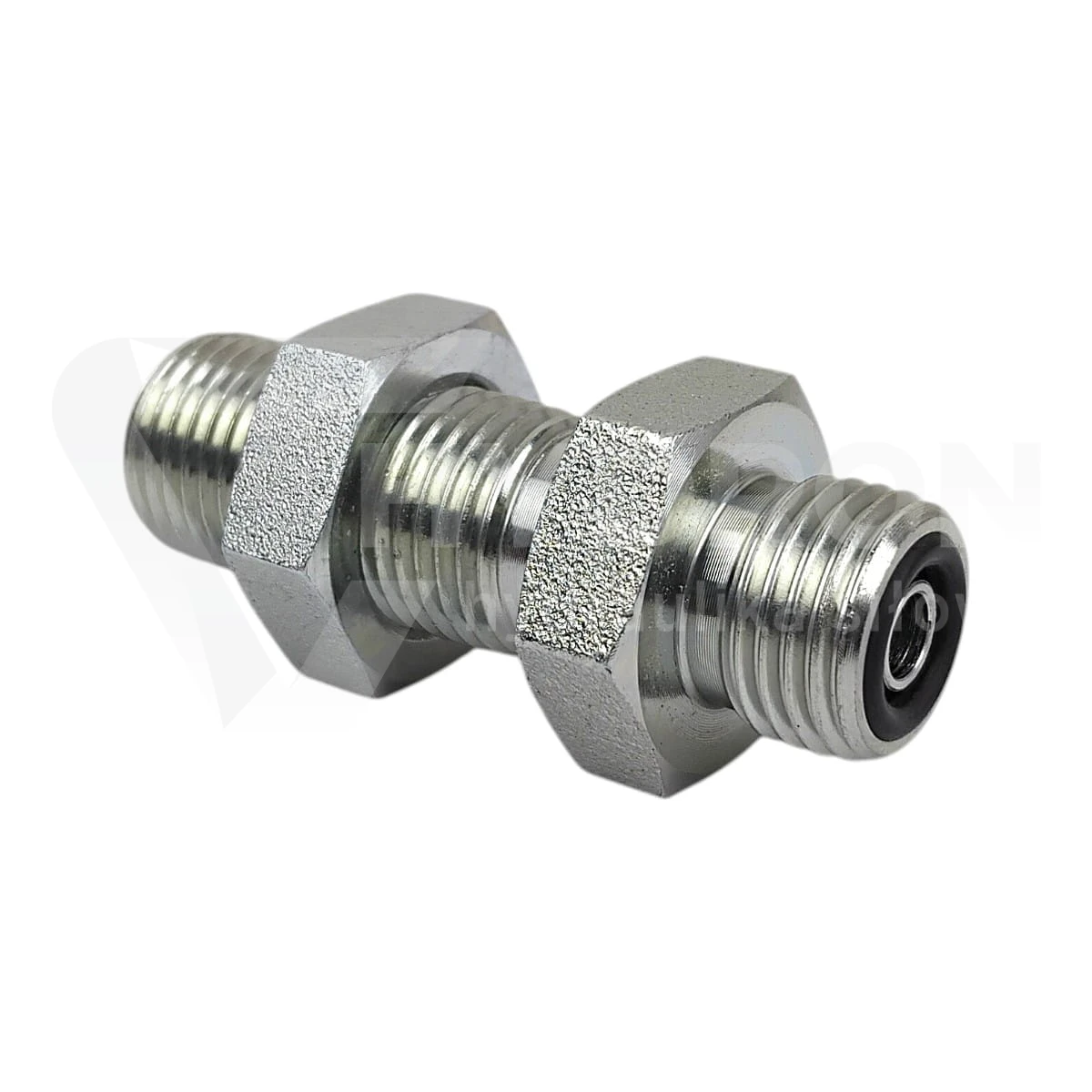

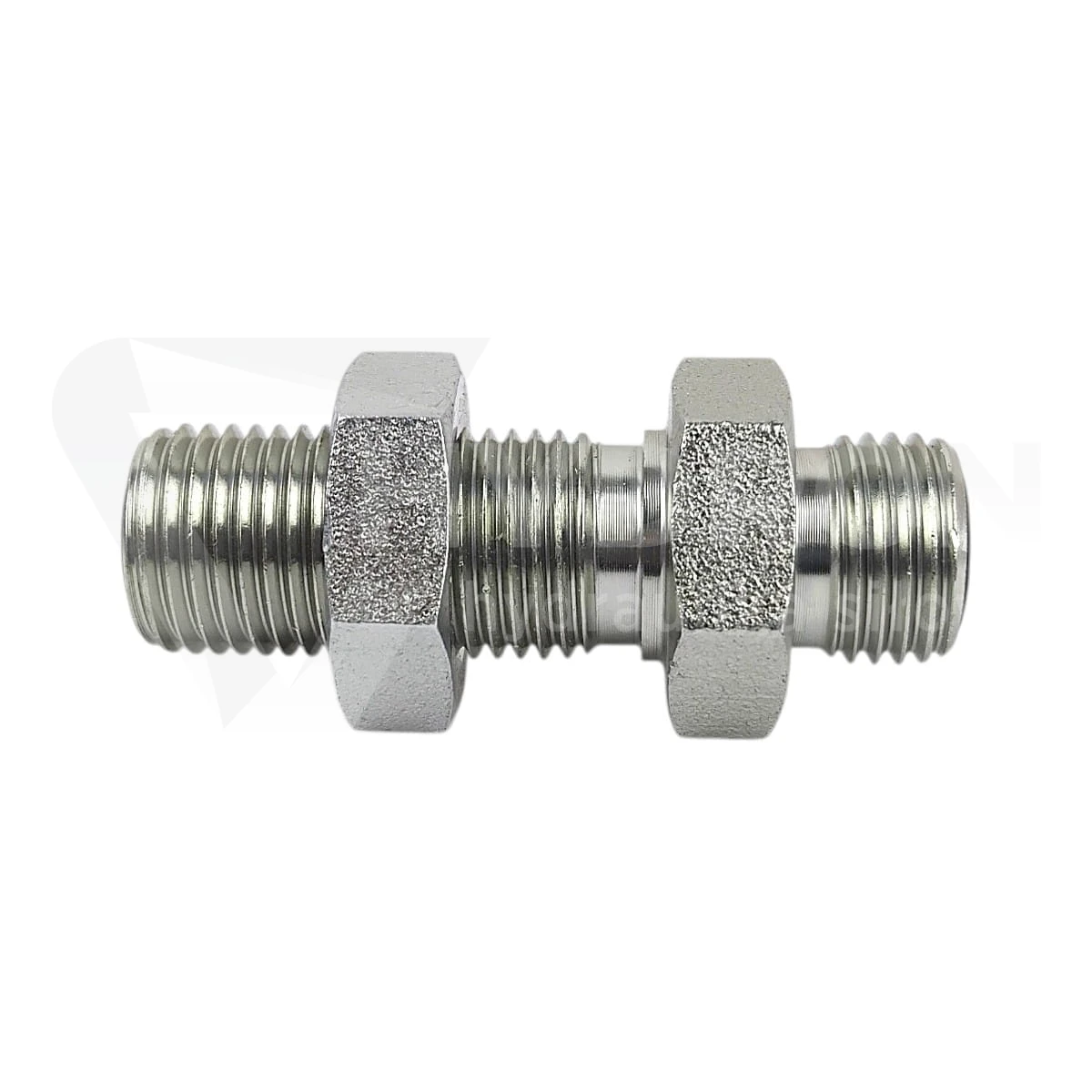

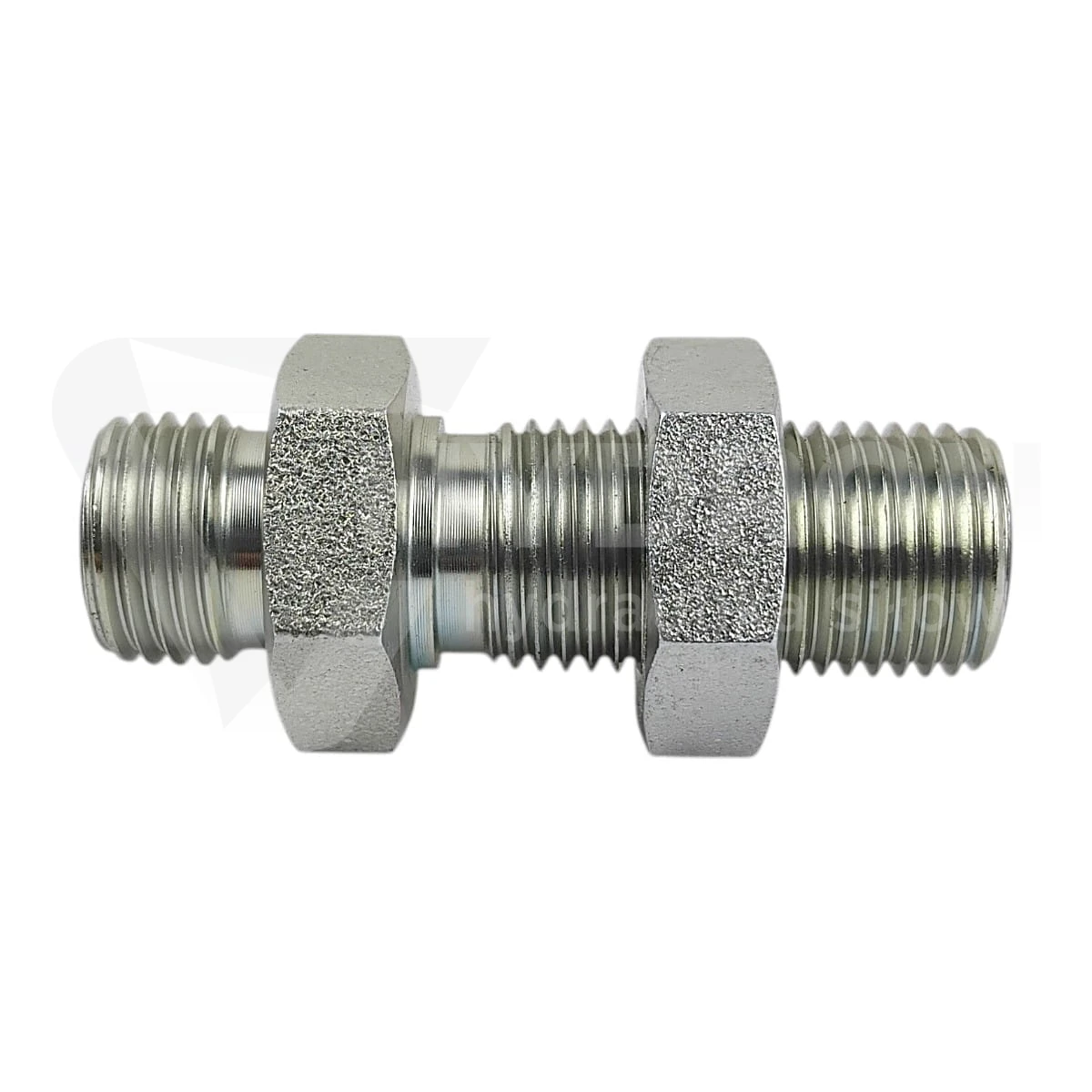

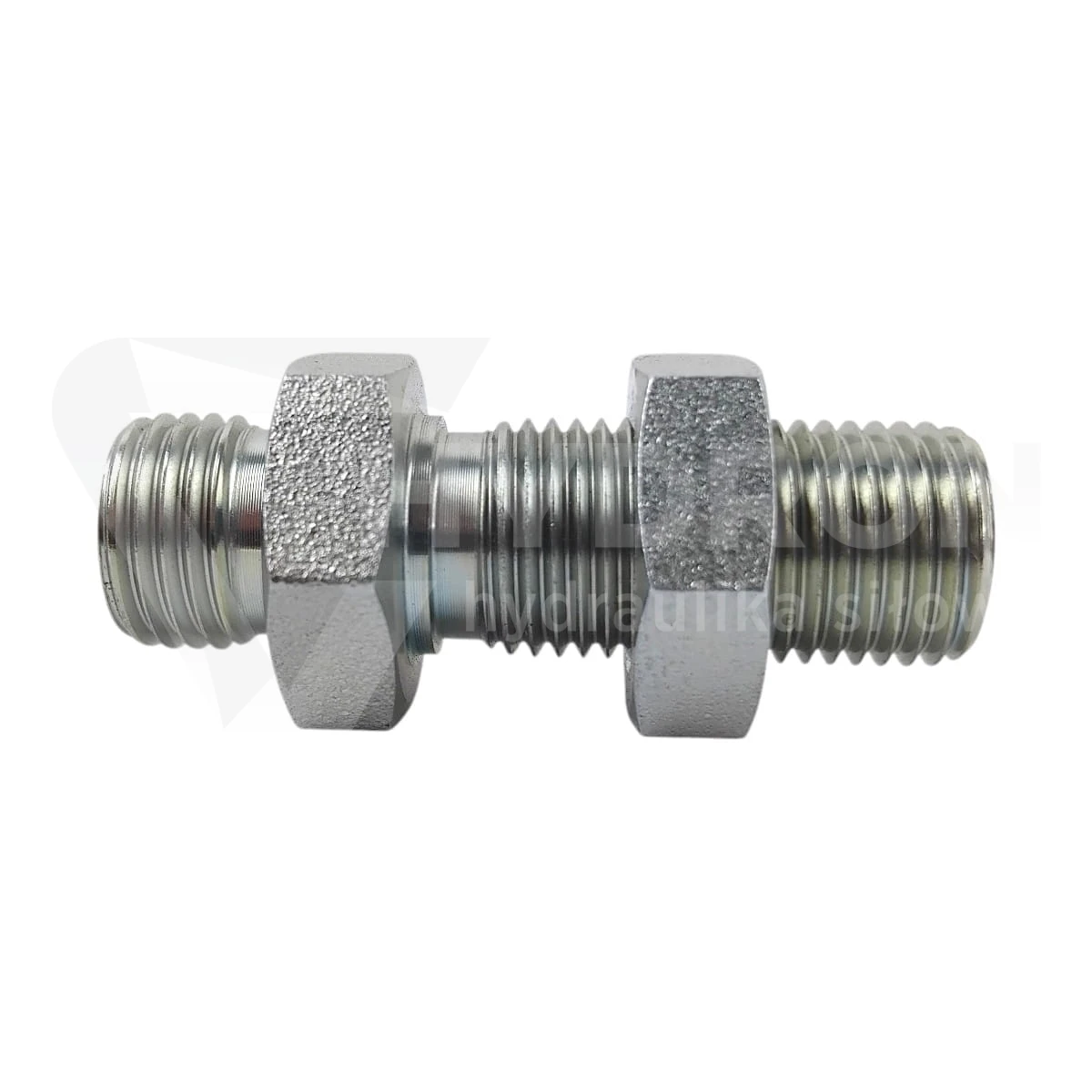

Złączka grodziowa ORFS 9/16"

Przejdź do sekcji Opinie

41,21 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 9/16'' ORFS
Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Rozmiar gwintu 2 9/16" ORFS
Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO APPMO0606
Oznaczenie wg CAST 6050-06

Opis

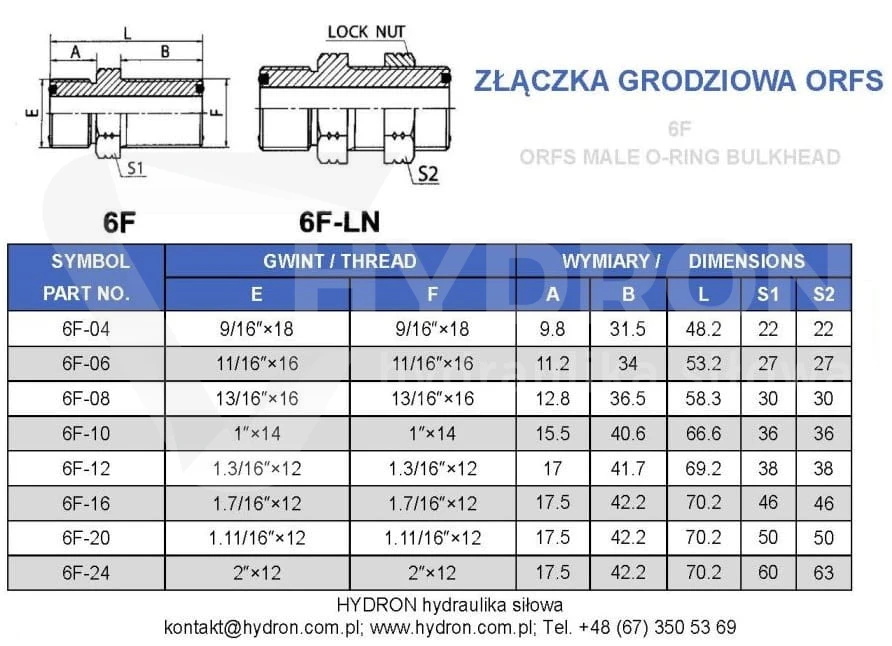

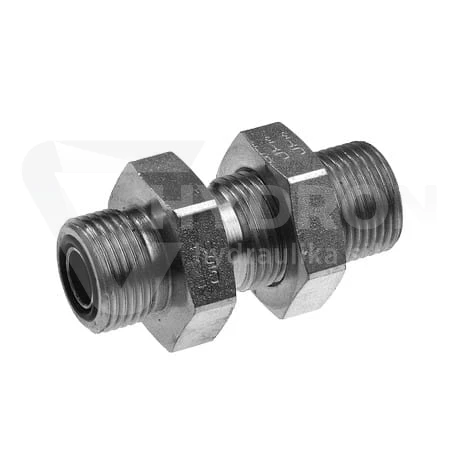

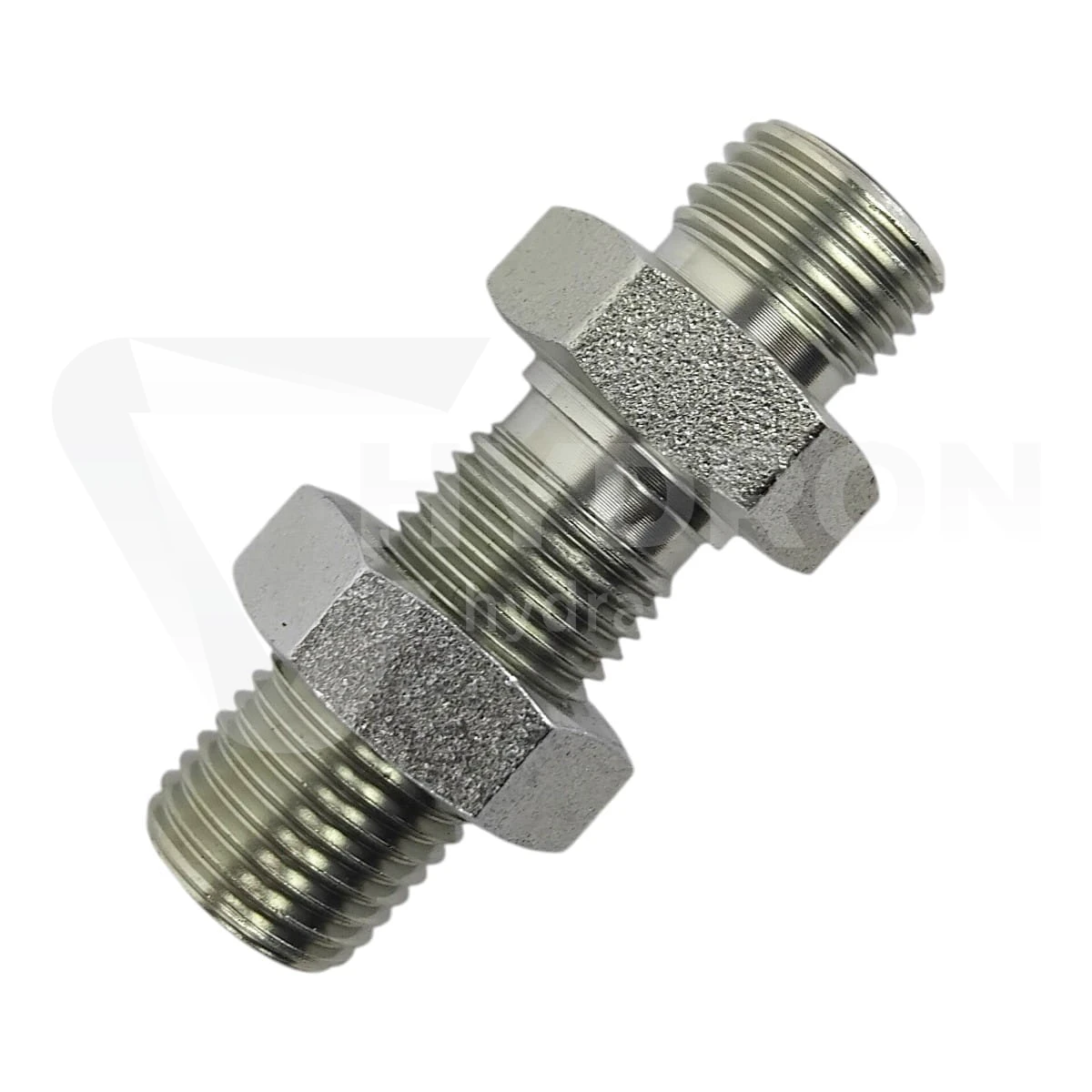

Złączka grodziowa ORFS 9/16"

Złączka grodziowa ORFS 9/16" jest kompaktowym elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, ściankę, płytę montażową lub element konstrukcyjny maszyny. Produkt ma gwinty zewnętrzne 9/16" ORFS po obu stronach i pracuje jako złączka grodziowa z przeciwnakrętką. Takie rozwiązanie pozwala zamocować punkt połączenia w konkretnym miejscu, zamiast prowadzić przewód luźno przez otwór w konstrukcji. Złączka jest wykonana ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i przeznaczona do pracy przy ciśnieniu do 630 bar.

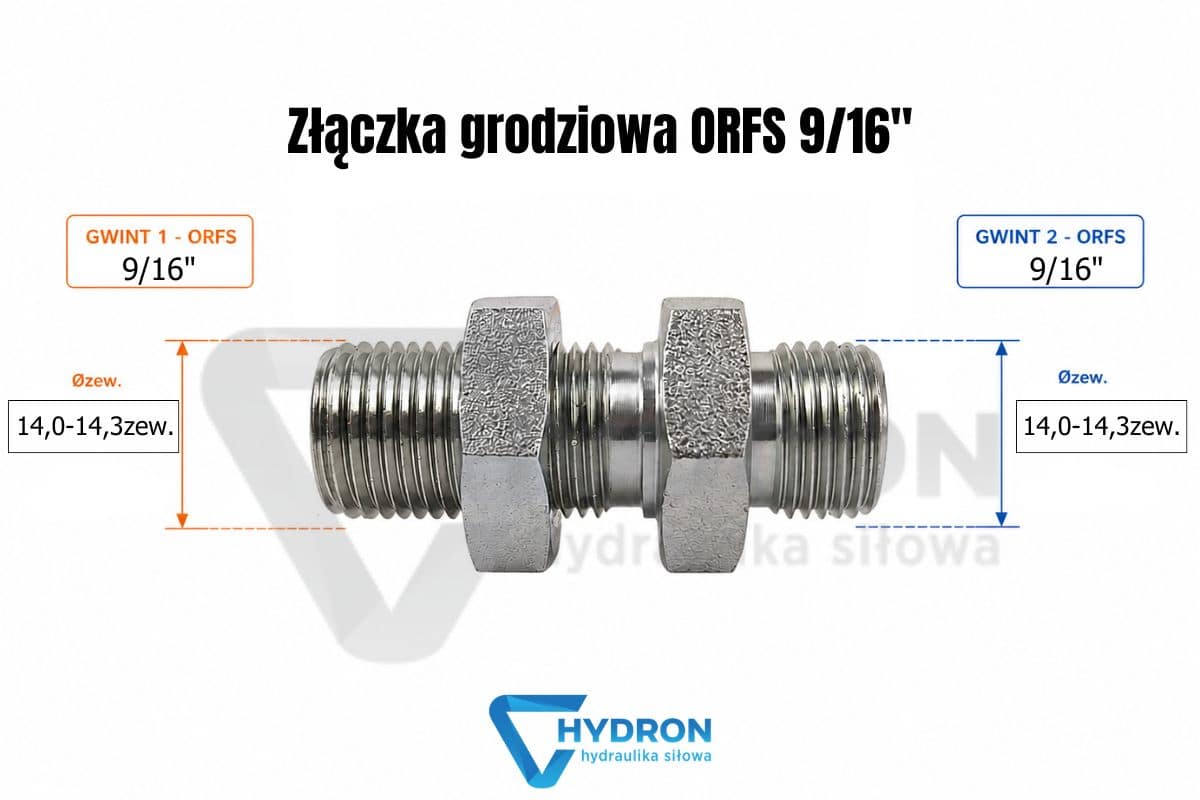

zlaczka grodziowa 9-16 orfs-hydron

Złączka grodziowa ORFS 9/16" do stabilnego przejścia przez panel

W małych i średnich układach hydraulicznych przejście przez panel często wygląda niepozornie, ale to właśnie w takich miejscach powstają później wycieki, przetarcia przewodów i naprężenia na gwincie. Złączka grodziowa ORFS 9/16" tworzy stały punkt montażowy, który porządkuje instalację po obu stronach przegrody. Może być stosowana w maszynach rolniczych, przemysłowych, mobilnych, serwisowych oraz w zabudowach hydraulicznych, gdzie przewód musi przejść przez konstrukcję w sposób kontrolowany. Inne warianty z tej samej grupy znajdują się w kategorii złączki grodziowe ORFS.

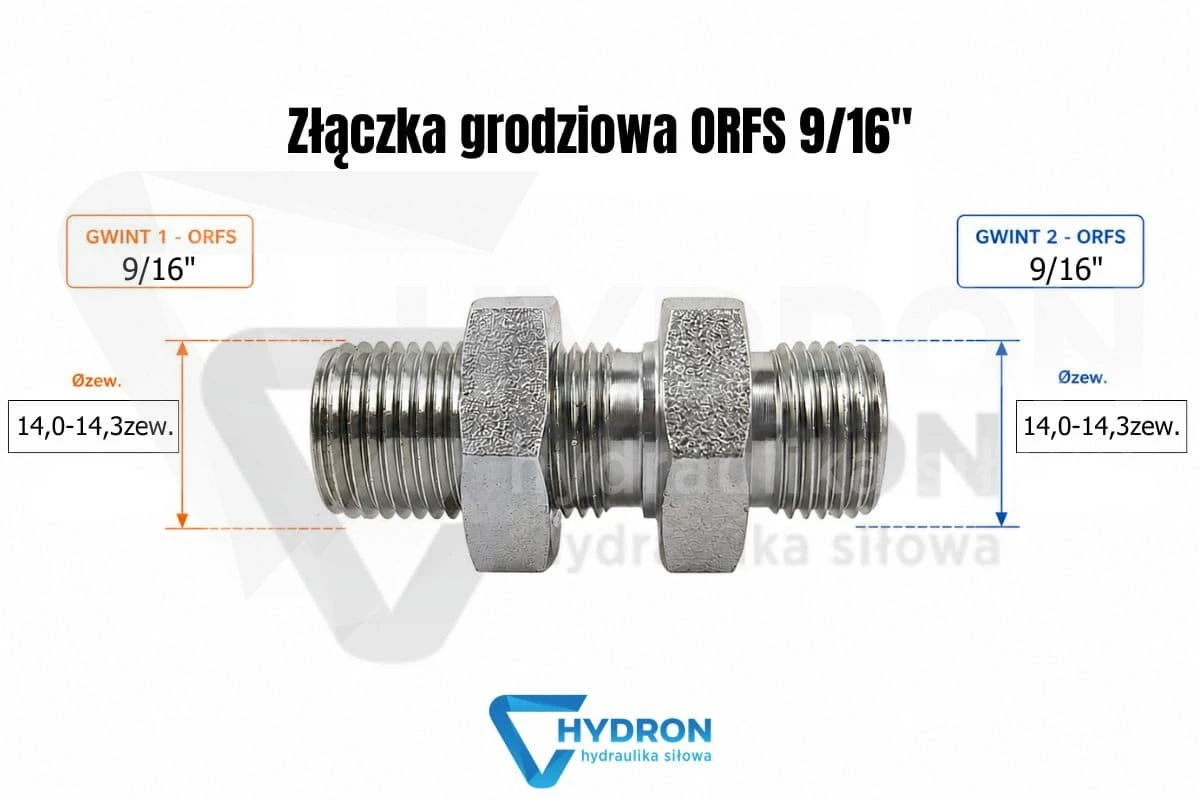

Gwint 9/16" ORFS po obu stronach złączki

W tym produkcie obie strony mają ten sam standard połączenia, czyli 9/16" ORFS. Gwint zewnętrzny mierzony po zewnętrznej stronie ma zakres 14,0-14,3 mm, a po stronie wewnętrznej 12,7-13,0 mm. Nie należy jednak dobierać tej części wyłącznie po średnicy mierzonej suwmiarką. ORFS jest osobnym standardem połączenia i nie powinien być mylony z JIC, BSP, NPT ani innymi gwintami calowymi. W tej złączce nie ma różnicy między gwintem większym i mniejszym, ponieważ oba przyłącza mają taki sam rozmiar 9/16" ORFS.

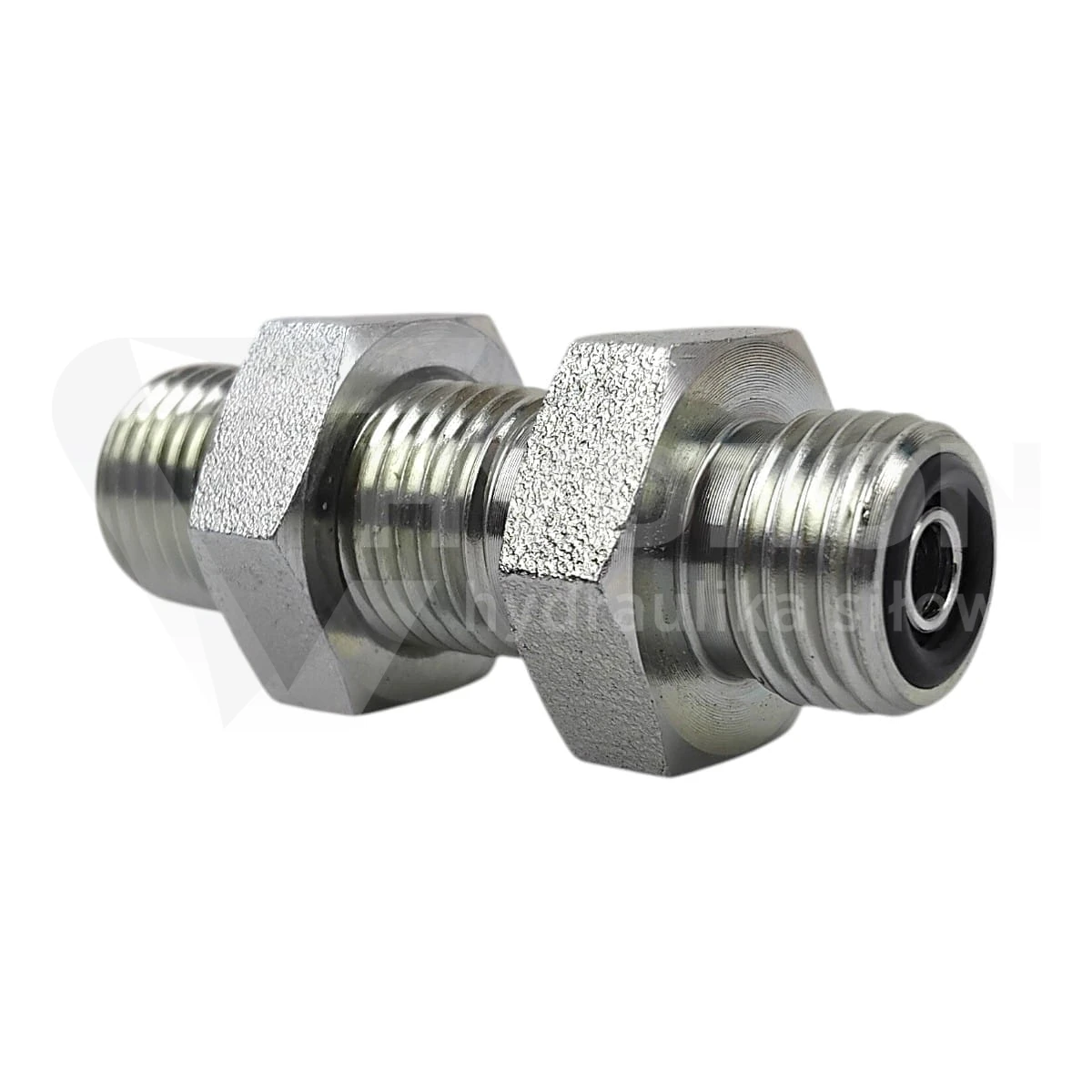

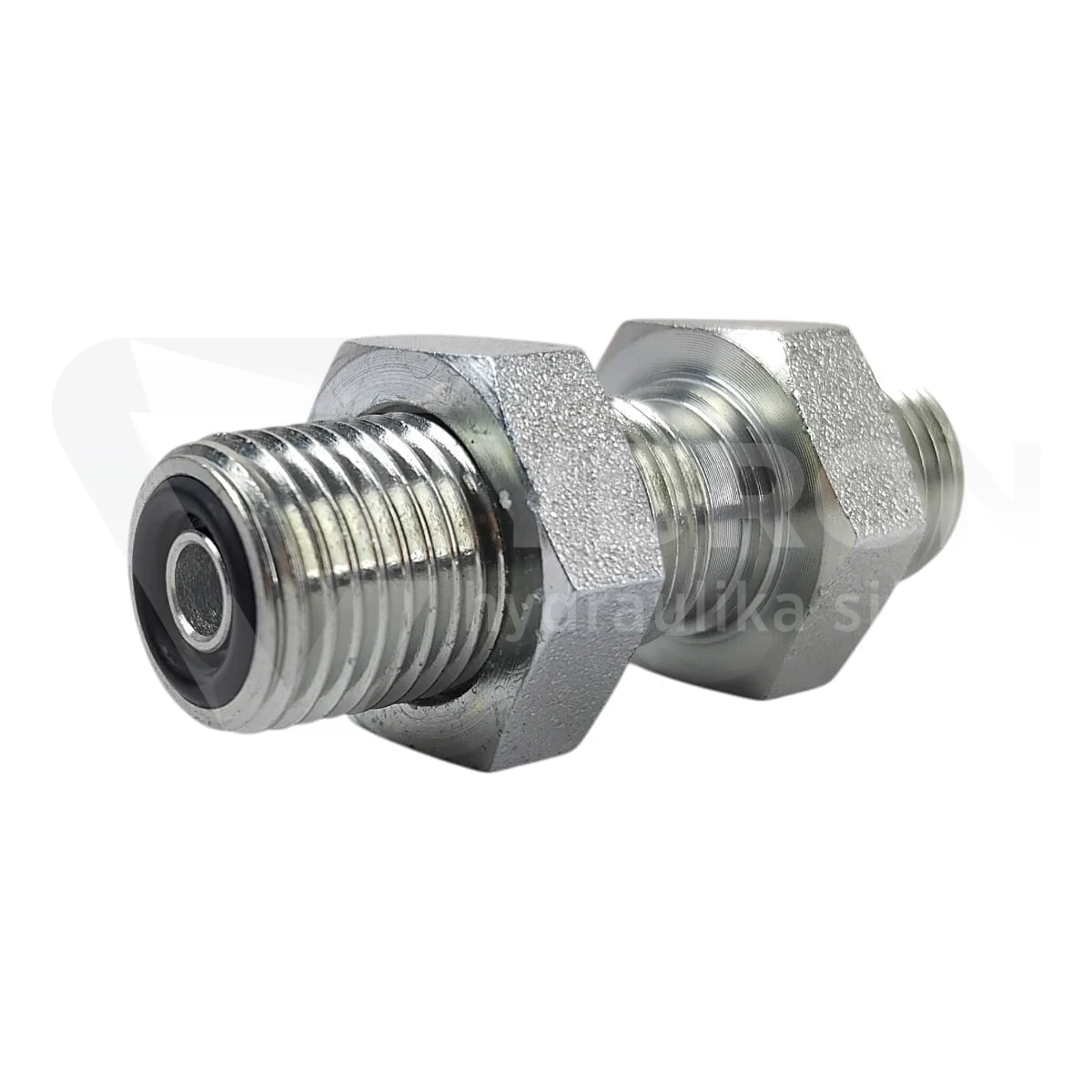

ORFS i uszczelnienie czołowe O-ring face seal

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W praktyce oznacza to, że szczelność nie powinna opierać się na samym gwincie. Znaczenie ma powierzchnia czołowa, prawidłowy O-ring, czystość połączenia i zgodność elementu współpracującego. Jeżeli stary element miał uszkodzoną powierzchnię styku albo O-ring był przecięty, wyciek może wrócić nawet po wymianie samej złączki. Przy połączeniach ORFS zawsze trzeba sprawdzić komplet: gwint, czoło uszczelniające, stan uszczelnienia i ułożenie przewodu.

Norma J1453 i dobór elementów ORFS

Złączka została wykonana jako element ORFS według J1453. Dla użytkownika oznacza to, że produkt powinien współpracować z elementami zgodnymi z tym standardem. Nie należy łączyć go z końcówkami o podobnym gwincie, ale innym sposobie uszczelnienia. To częsty błąd przy naprawach maszyn importowanych, gdzie obok siebie mogą występować różne standardy calowe. Jeżeli układ wymaga innych rozmiarów przejść ORFS, do porównania można sprawdzić złączkę grodziową ORFS 1" albo złączkę grodziową ORFS 2".

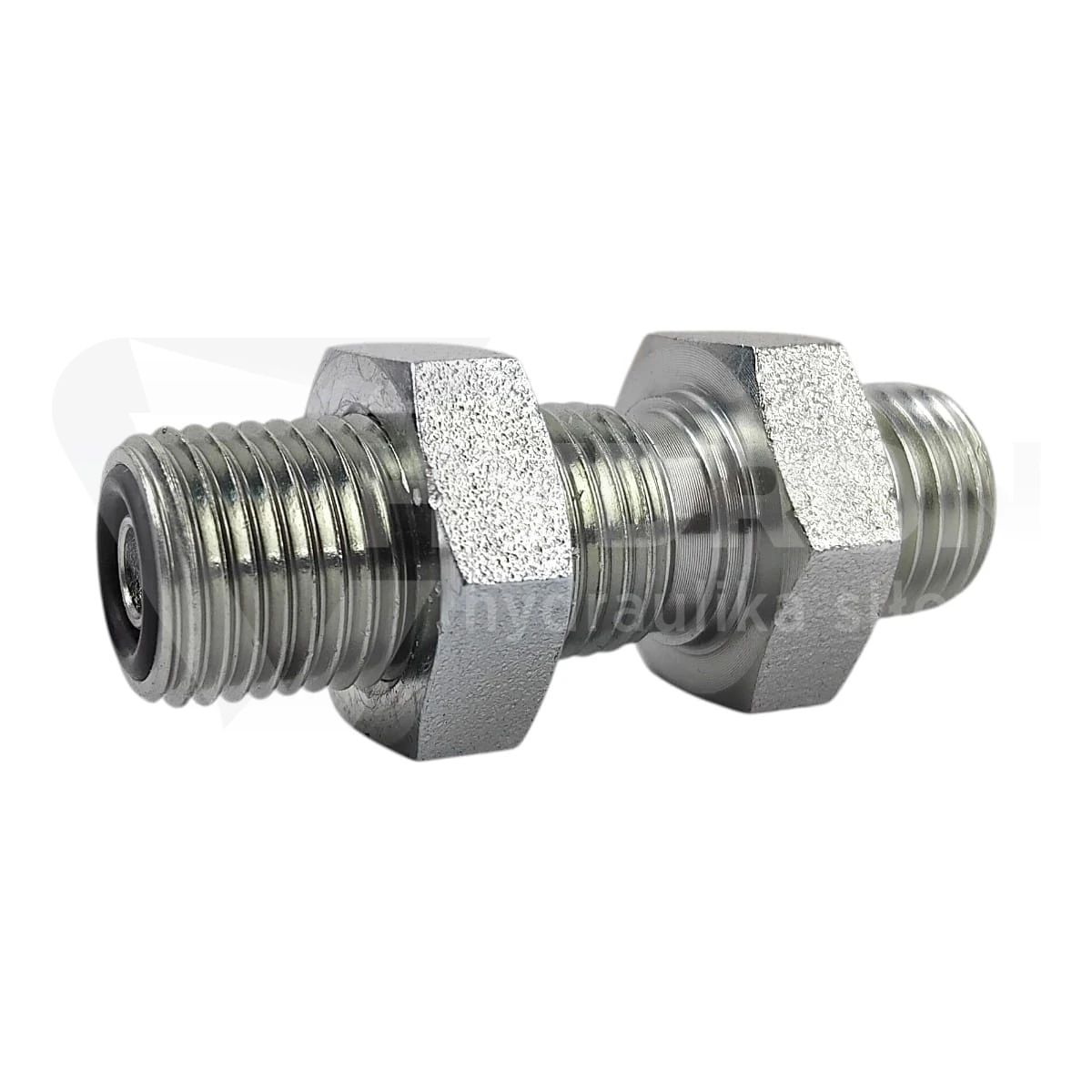

Przeciwnakrętka i mocowanie w grodzi

Przeciwnakrętka pozwala zamocować złączkę w otworze panelu lub grodzi. To ważne, ponieważ nawet mały przewód hydrauliczny może przenosić drgania i naprężenia na punkt połączenia. Gdy złączka jest stabilnie osadzona w konstrukcji, przewód po obu stronach pracuje w bardziej przewidywalny sposób, a serwis ma łatwiejszy dostęp do miejsca połączenia. Przed montażem trzeba sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia przeciwnakrętki oraz przebieg przewodu po obu stronach przegrody.

Kiedy złączka grodziowa ORFS jest lepsza niż zwykły adapter

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez panel. Złączka grodziowa ORFS 9/16" ma inną funkcję. Pozwala utworzyć stały punkt przyłączeniowy w konstrukcji maszyny. To przydatne przy przewodach przechodzących przez osłony, wsporniki, płyty hydrauliczne, obudowy i ramy. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, trzeba dobrać odpowiednią przyłączkę prostą hydrauliczną, a nie stosować złączki grodziowej poza jej przeznaczeniem.

Ciśnienie 630 bar i kontrola całego połączenia

Ciśnienie pracy złączki wynosi 630 bar, dlatego szczególnie ważne jest sprawdzenie całego fragmentu instalacji. Sama złączka może mieć wysoki parametr, ale układ będzie ograniczony przez najsłabszy element: przewód, końcówkę, rurę, o-ring, zawór albo element współpracujący. Przy wymianie złączki grodziowej warto ocenić, czy przewód nie jest skręcony, czy końcówka ORFS nie ma zarysowanej powierzchni czołowej i czy uszczelnienie nie było wcześniej uszkodzone. Do kontroli układu można wykorzystać manometry hydrauliczne.

Montaż bez naprężania przewodu

Połączenie ORFS jest szczelne wtedy, gdy elementy są dobrze dobrane i pracują bez wymuszonych naprężeń. Jeżeli przewód po montażu ciągnie złączkę w bok, jest zbyt krótki albo pracuje na zbyt małym promieniu gięcia, obciążenie będzie przenosiło się na powierzchnię uszczelniającą. Wyciek może pojawić się dopiero po kilku cyklach pracy maszyny, gdy instalacja zacznie drgać i pracować pod ciśnieniem. Przy wykonywaniu nowego przewodu warto zamówić przewody hydrauliczne na wymiar, dopasowane do realnego przebiegu instalacji.

Najczęstsze błędy przy złączce ORFS 9/16"

Najczęstszy błąd to pomylenie ORFS z innym gwintem calowym. Część może wyglądać podobnie, ale sposób uszczelnienia jest inny. Drugi błąd to ponowne użycie uszkodzonego O-ringu albo montaż na zabrudzonej powierzchni czołowej. Trzeci problem pojawia się wtedy, gdy złączka grodziowa staje się jedynym punktem podparcia przewodu. Nawet przy niewielkim rozmiarze 9/16" przewód nie powinien wisieć na połączeniu. Jeżeli wąż może ocierać się o krawędź panelu lub ramę, warto zastosować osłony spiralne na węże hydrauliczne.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma pewnego oznaczenia, warto porównać kilka elementów z tej samej rodziny. Przy większych przejściach ORFS można sprawdzić złączkę grodziową ORFS 1" lub złączkę grodziową ORFS 2". Jeżeli instalacja nie jest ORFS, trzeba porównać inne złączki grodziowe hydrauliczne, zamiast próbować dopasować element po podobnym wyglądzie gwintu.

Dane techniczne produktu

Produkt: złączka grodziowa ORFS 9/16"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Gwint 1: 9/16" ORFS
Wymiar gwintu 1: 14,0-14,3 mm zewnętrznie / 12,7-13,0 mm wewnętrznie
Gwint 2: 9/16" ORFS
Wymiar gwintu 2: 14,0-14,3 mm zewnętrznie / 12,7-13,0 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 9/16" ORFS
Gwint mniejszy: brak różnicy, obie strony 9/16" ORFS
Ciśnienie pracy: 630 bar
Norma wykonania: złącza ORFS J1453
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Wykonanie: z przeciwnakrętką, tzw. kontrą
Oznaczenie wg Vitillo: APPMO0606
Oznaczenie wg Cast: 6050-06
Kod produktu: ZN-141-1 9/16 ORFS
Kod kreskowy EAN: 2000010049394

Pomoc Hydron przy doborze złączki grodziowej ORFS

Przy doborze złączki grodziowej ORFS 9/16" najlepiej podać rozmiar gwintu, typ połączenia ORFS, ciśnienie pracy, miejsce montażu oraz informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inny element konstrukcyjny. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 9/16", inny rozmiar ORFS, złączka BSP czy przejście metryczne, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 9/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 9/16"?

Produkt ma gwinty zewnętrzne 9/16" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 9/16" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 9/16"?

Ciśnienie pracy wynosi 630 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 9/16"?

Przed zakupem należy sprawdzić rozmiar 9/16" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 630 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
