Przyłączka kolankowa 90° BSP 3/8" / 1/2"BSP
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-142 3/8/1/2
Kod kreskowy: 5905009145989
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

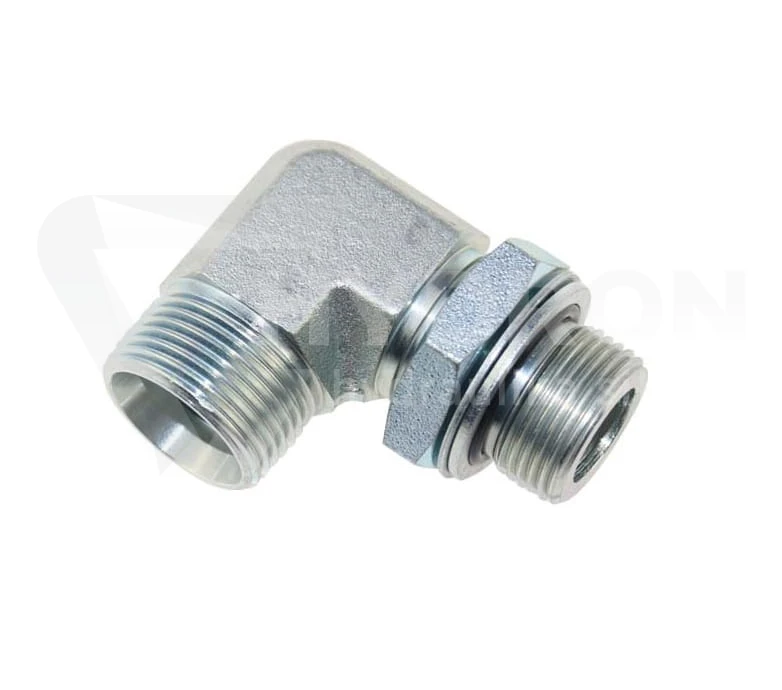

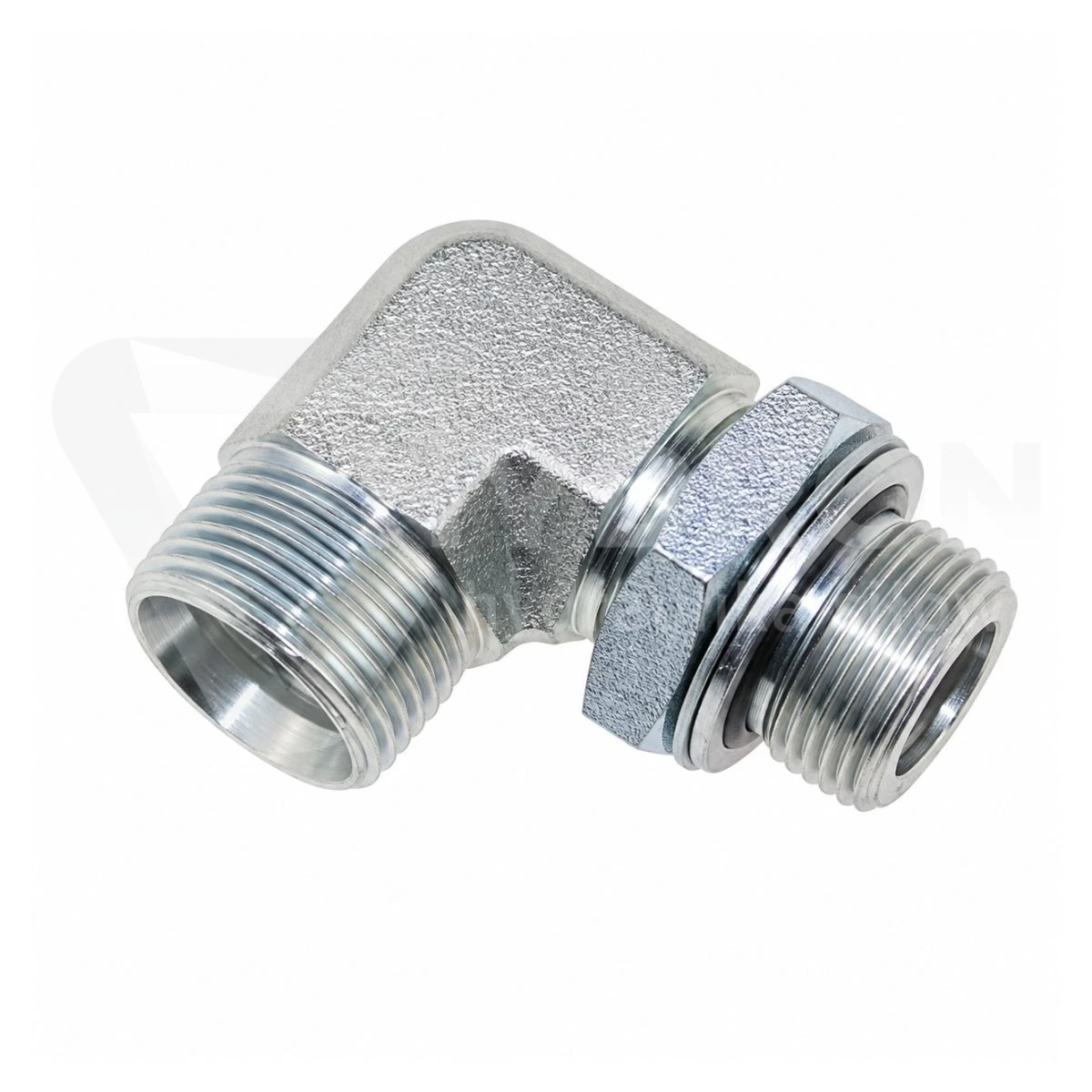

Przyłączka kolankowa 90° 3/8" / 1/2 " BSP
Przyłączka kolankowa 90° 3/8" / 1/2" BSP to wysokociśnieniowa przyłączka hydrauliczna nastawna, przeznaczona do wykonywania połączeń kątowych pomiędzy korpusem urządzenia hydraulicznego a przewodem z zakończeniem calowym BSP. Konstrukcja kolanka umożliwia zmianę kierunku prowadzenia przewodu o 90° oraz ustawienie jego wyjścia w wymaganym położeniu.
Od strony korpusu przyłączka posiada gwint zewnętrzny 3/8" BSP, przeciwnakrętkę oraz uszczelnienie płaskie z O-ringiem i podkładką. Druga strona przeznaczona jest do podłączenia przewodu hydraulicznego z gwintem calowym 1/2" BSP. Standardowe wykonanie obejmuje stal automatową pokrytą ocynkiem. Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.
Parametry techniczne przyłączki kolankowej 3/8" / 1/2" BSP
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Przyłączka hydrauliczna kolankowa nastawna |
| Kąt przyłączki | 90° |
| Gwint od strony korpusu | 3/8" BSP, zewnętrzny |
| Średnica zewnętrzna gwintu 3/8" BSP | 16,3–16,6 mm, pomiar suwmiarką |
| Liczba zwojów gwintu 3/8" BSP | 19 na cal |
| Gwint od strony przewodu | 1/2" BSP |
| Uszczelnienie od strony korpusu | Płaskie, O-ring z podkładką |
| Element ustalający | Przeciwnakrętka |
| Rodzaj gwintu | BSP, równoległy |
| Materiał | Stal automatowa |
| Powłoka ochronna | Ocynk |
| Wersja na specjalne zamówienie | Stal nierdzewna 1.4571 |
| Wykonanie | Wysokociśnieniowe |
Gwint 3/8" BSP z uszczelnieniem płaskim do korpusu hydraulicznego
Przyłącze montażowe wyposażone jest w gwint zewnętrzny 3/8" BSP. Służy do wkręcenia kolanka w kompatybilne gniazdo gwintowane korpusu urządzenia hydraulicznego, takiego jak siłownik, blok hydrauliczny, pompa lub rozdzielacz. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 16,3–16,6 mm, a liczba zwojów wynosi 19 na cal.
Uszczelnienie od strony korpusu realizowane jest przez O-ring współpracujący z podkładką i płaską powierzchnią uszczelniającą. Przy doborze przyłączki należy sprawdzić zgodność wymiarów gwintu oraz konstrukcji gniazda. Samo oznaczenie 3/8" BSP nie określa wszystkich cech wymaganych do prawidłowego wykonania połączenia.
Przyłączka nastawna 90° z przeciwnakrętką i O-ringiem
Przyłączka kolankowa nastawna umożliwia ustawienie kierunku wyjścia przewodu hydraulicznego względem gniazda montażowego. Po skierowaniu kolanka w wymagane położenie przeciwnakrętka pozwala ustalić jego orientację. Konstrukcja ta jest przeznaczona do połączeń, w których przewód powinien wychodzić pod kątem prostym do osi przyłącza.
Zastosowanie przeciwnakrętki, O-ringu i podkładki pozwala połączyć funkcję ustawienia kierunku kolanka z uszczelnieniem od strony korpusu. Przed montażem należy upewnić się, że powierzchnia współpracującego gniazda odpowiada zastosowanemu sposobowi uszczelnienia.
Przyłącze 1/2" BSP do przewodu hydraulicznego
Druga strona kolanka przeznaczona jest do podłączenia przewodu hydraulicznego z zakończeniem calowym 1/2" BSP. Pozwala to wykonać połączenie pomiędzy gniazdem korpusu 3/8" BSP a przewodem z przyłączem 1/2" BSP, przy zachowaniu kątowego przebiegu instalacji.
Podczas doboru zakończenia przewodu należy uwzględnić rozmiar gwintu 1/2" BSP oraz zgodność elementów współpracujących. Dostępne w ofercie HYDRON węże hydrauliczne mogą stanowić podstawę do wykonania przewodu z odpowiednio dobranymi końcówkami.
Jak rozpoznać gwint 3/8" BSP suwmiarką?
Gwint zewnętrzny 3/8" BSP można wstępnie rozpoznać na podstawie pomiaru średnicy suwmiarką oraz sprawdzenia liczby zwojów. Dla tej przyłączki podano średnicę 16,3–16,6 mm i 19 zwojów na cal. Oba parametry należy uwzględnić podczas porównywania gwintu z istniejącym przyłączem.
W identyfikacji gwintów calowych pomocna jest tabela doboru gwintów hydrauicznych HYDRON. Przed zakupem warto porównać średnicę gwintu, liczbę zwojów na cal oraz sposób uszczelnienia. W przypadku trudności z identyfikacją przyłącza można skorzystać z pomocy technicznej HYDRON.
Zastosowanie przyłączki kolankowej 3/8" / 1/2" BSP
Przyłączka kolankowa 90° służy do wykonywania połączeń pomiędzy urządzeniem hydraulicznym a przewodem z zakończeniem calowym BSP. Konstrukcja nastawna umożliwia zmianę kierunku prowadzenia przewodu oraz ustawienie kolanka w wymaganej pozycji montażowej.
- Siłowniki hydrauliczne: podłączenie przewodu do kompatybilnego gniazda w korpusie siłownika.
- Bloki hydrauliczne: wykonywanie połączeń kątowych w odpowiednio przygotowanych przyłączach gwintowanych.
- Pompy hydrauliczne: montaż kolanka w kompatybilnym przyłączu pompy.
- Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem osi gniazda.
- Instalacje wysokociśnieniowe: wykonywanie połączeń przy odpowiednim doborze współpracujących elementów hydraulicznych.
Stal automatowa ocynkowana i wersja nierdzewna 1.4571
Standardowa przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.
Na specjalne zamówienie możliwe jest wykonanie przyłączki ze stali nierdzewnej 1.4571. Wersja nierdzewna stanowi odrębny wariant materiałowy wymagający indywidualnego uzgodnienia.
FAQ – przyłączka kolankowa 90° 3/8" / 1/2" BSP
Jakie gwinty posiada przyłączka kolankowa 3/8" / 1/2" BSP?
Od strony korpusu przyłączka posiada gwint zewnętrzny 3/8" BSP, natomiast druga strona przeznaczona jest do podłączenia przewodu hydraulicznego z gwintem 1/2" BSP.
Jakie wymiary ma gwint zewnętrzny 3/8" BSP?
Podana średnica zewnętrzna gwintu wynosi 16,3–16,6 mm, a liczba zwojów 19 na cal.
Jak uszczelniana jest przyłączka od strony korpusu?
Przyłączka posiada uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę umożliwiającą ustalenie położenia kolanka.
Do czego służy przeciwnakrętka w kolanku nastawnym?
Przeciwnakrętka służy do ustalenia pozycji kolanka po ustawieniu wyjścia przewodu w wymaganym kierunku.
Czy przyłączka może być wykonana ze stali nierdzewnej?
Tak. Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.
Jak dobrać przyłączkę BSP do istniejącego urządzenia?
Należy porównać rozmiary gwintów 3/8" i 1/2" BSP, wymiary gwintu montażowego oraz konstrukcję uszczelnienia. Pomocna jest tabela gwintów dostępna w informacjach technicznych HYDRON.
Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
