Przyłączka kolankowa 90° BSP 3/4/3/4
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-142 3/4/3/4
Kod kreskowy: 5905009145941
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 3/4" BSP
- Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
- Rozmiar gwintu 2 3/4" BSP
- Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza BSP BS5200 / ISO 8434-6
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI T9MOR12
- Oznaczenie wg VITILLO LMG12MOG12
- Oznaczenie wg CAST 305409
- Oznaczenie alternatywne 1BG9-12OG
Opis
Przyłączka kolankowa 90° 3/4" BSP z przeciwnakrętką i O-ringiem
Przyłączka kolankowa 90° 3/4"/3/4" to wysokociśnieniowy element złączny hydrauliki siłowej, wyposażony w dwa gwinty calowe BSP o rozmiarze 3/4". Konstrukcja nastawna z przeciwnakrętką umożliwia ustawienie kierunku wyjścia kolanka względem korpusu urządzenia. Uszczelnienie płaskie z O-ringiem i podkładką znajduje się po stronie gwintu montażowego.
Przyłączka służy do wykonania połączenia kątowego pomiędzy korpusem, siłownikiem, blokiem, pompą lub rozdzielaczem hydraulicznym a odpowiednio zakończonym wężem hydraulicznym. Wykonana jest ze stali automatowej pokrytej ocynkiem. Na specjalne zamówienie możliwe jest wykonanie wersji ze stali nierdzewnej 1.4571.

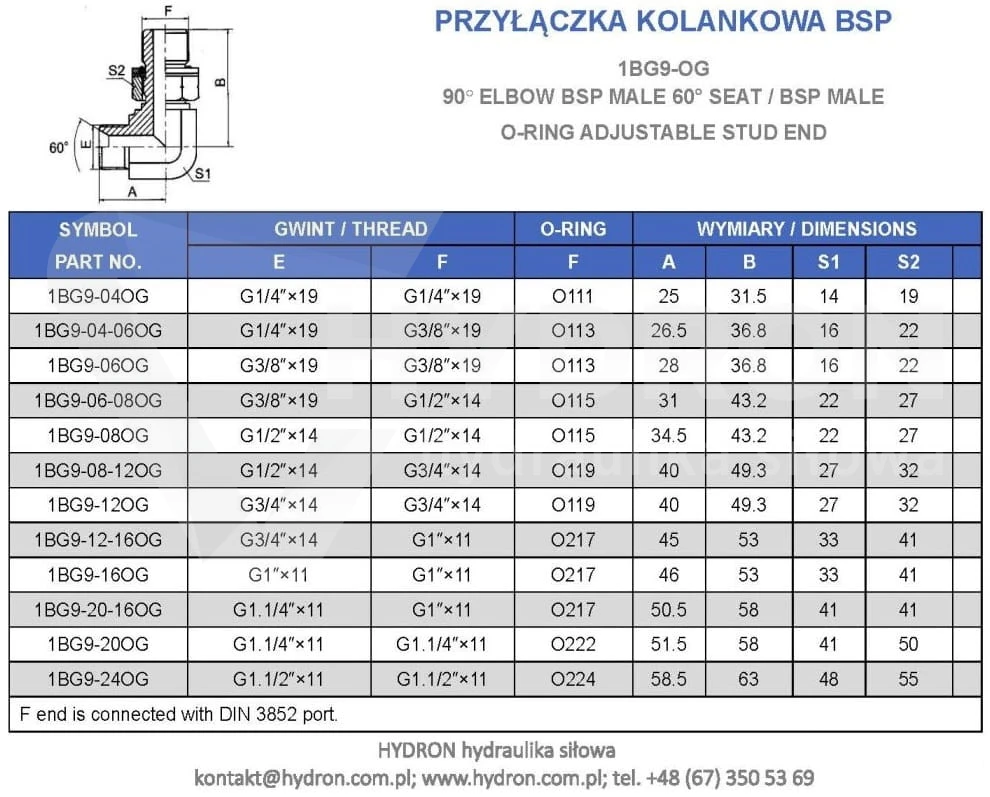

Parametry techniczne przyłączki kolankowej 3/4" BSP
| Parametr | Wartość |
|---|---|
| Typ produktu | Przyłączka kolankowa nastawna |
| Kąt przyłączki | 90° |
| Gwint od strony korpusu | 3/4" BSP, zewnętrzny |
| Średnica gwintu montażowego | 26,1–26,4 mm |
| Liczba zwojów gwintu montażowego | 14 na cal |
| Gwint od strony węża | 3/4" BSP |
| Średnica gwintu od strony węża | 26,1–26,4 mm |
| Liczba zwojów gwintu od strony węża | 14 na cal |
| Rodzaj gwintu | BSP równoległy |
| Uszczelnienie od strony korpusu | Płaskie, O-ring z podkładką |
| Element ustalający | Przeciwnakrętka |
| Materiał | Stal automatowa |
| Powłoka | Ocynk |
| Wersja na specjalne zamówienie | Stal nierdzewna 1.4571 |
| Oznaczenie CAST | 305409 |
| Oznaczenie alternatywne | 1BG9-12OG |
| Oznaczenie Rastelli Raccordi | T9MOR12 |
| Oznaczenie Vitillo | LMG12MOG12 |
Gwint 3/4" BSP – średnica 26,1–26,4 mm i 14 zwojów na cal
Oba przyłącza mają gwint 3/4" BSP o średnicy 26,1–26,4 mm i 14 zwojach na cal. Od strony korpusu zastosowano gwint zewnętrzny, który można zmierzyć suwmiarką. Parametry te pomagają w identyfikacji właściwego rozmiaru podczas wymiany przyłączki lub kompletowania nowego połączenia hydraulicznego.
Podczas doboru należy zwrócić uwagę nie tylko na średnicę i liczbę zwojów, lecz także na sposób uszczelnienia. W przypadku tej przyłączki po stronie montażowej zastosowano O-ring z podkładką. Gwint 3/4" BSP od strony węża wymaga odpowiednio dobranego zakończenia przewodu.
Konstrukcja nastawna kolanka hydraulicznego 90°
Kolanko nastawne pozwala ustawić kierunek wyjścia przewodu względem miejsca montażu. Po ustawieniu odpowiedniego położenia przyłączki przeciwnakrętka służy do jego ustalenia. Rozwiązanie to jest przydatne podczas podłączania przewodu do siłownika, pompy, bloku lub rozdzielacza, gdy wymagane jest określone ustawienie wyjścia pod kątem 90°.
Uszczelnienie płaskie z O-ringiem i podkładką współpracuje z odpowiednio przygotowanym gniazdem montażowym. Przed montażem należy sprawdzić stan elementów uszczelniających oraz zgodność przyłączki z gniazdem urządzenia.
Materiał przyłączki i wykonanie ze stali nierdzewnej
Standardowa przyłączka 3/4" BSP wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa zabezpiecza powierzchnię stalową przed korozją. Produkt należy do grupy przyłączek wysokociśnieniowych stosowanych w hydraulice siłowej.
Na specjalne zamówienie dostępna jest możliwość produkcji wersji ze stali nierdzewnej 1.4571. Szczegóły wykonania nierdzewnego należy uzgodnić indywidualnie z HYDRON.
Oznaczenia katalogowe przyłączki 3/4" BSP
Przy identyfikacji przyłączki można posługiwać się następującymi oznaczeniami katalogowymi:
- CAST: 305409
- Oznaczenie alternatywne: 1BG9-12OG
- Rastelli Raccordi: T9MOR12
- Vitillo: LMG12MOG12
Przed wyborem zamiennika należy porównać gwinty, konstrukcję nastawną oraz sposób uszczelnienia. Oznaczenia katalogowe stanowią dodatkową pomoc przy wyszukiwaniu właściwego elementu.
Dobór przyłączki BSP – pomoc techniczna HYDRON
W przypadku wątpliwości dotyczących rozmiaru gwintu warto skorzystać z bezpłatnej tabeli doboru gwintów, dostępnej do pobrania w zakładce informacji technicznych sklepu HYDRON. Zestawienie ułatwia porównanie wymiarów i identyfikację gwintów stosowanych w hydraulice siłowej.
Jeżeli potrzebna jest przyłączka kolankowa z innymi gwintami lub występują trudności z identyfikacją posiadanego elementu, zespół HYDRON zapewnia pomoc w doborze odpowiedniego rozwiązania.
FAQ – przyłączka kolankowa 90° 3/4" BSP
Jakie gwinty ma przyłączka kolankowa 3/4"/3/4"?
Przyłączka posiada dwa gwinty 3/4" BSP. Gwint montażowy od strony korpusu jest zewnętrzny i wyposażony w przeciwnakrętkę oraz uszczelnienie O-ring z podkładką.
Jaka jest średnica gwintu 3/4" BSP?
Podana średnica wynosi 26,1–26,4 mm, a liczba zwojów gwintu to 14 na cal.
Do czego służy przeciwnakrętka w kolanku nastawnym?
Przeciwnakrętka umożliwia ustalenie położenia kolanka po ustawieniu kierunku wyjścia przewodu.
Jakie uszczelnienie zastosowano w przyłączce?
Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką.
Czy przyłączka jest dostępna w wykonaniu nierdzewnym?
Na specjalne zamówienie możliwa jest produkcja przyłączki ze stali nierdzewnej 1.4571.
Jakie są oznaczenia katalogowe przyłączki?
Oznaczenia to CAST 305409, 1BG9-12OG, Rastelli Raccordi T9MOR12 oraz Vitillo LMG12MOG12.

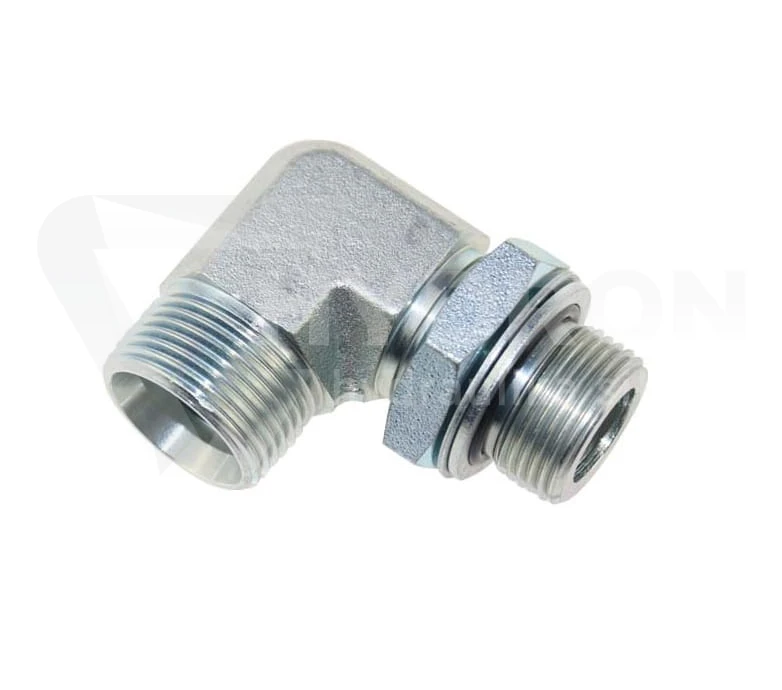

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
