Przyłączka kolankowa 90° BSP 3/8 / 1/4

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 28,17 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 1/4" BSP
  • Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMG04MOG06

Opis

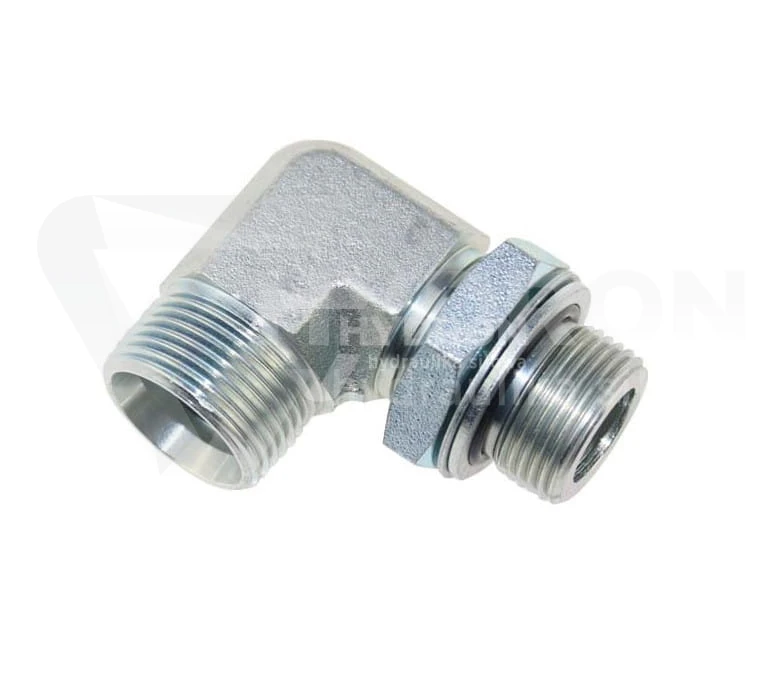

Przyłączka kolankowa 90° BSP 3/8 / 1/4

Przyłączka kolankowa 90° BSP 3/8 / 1/4 to nastawne przyłącze hydrauliczne z dwoma rozmiarami gwintów calowych BSP. Konstrukcja kątowa umożliwia wykonanie połączenia pod kątem 90°, natomiast przeciwnakrętka pozwala ustalić położenie kolanka po ustawieniu go w wymaganym kierunku. Przyłączka wyposażona jest w uszczelnienie typu O-ring z podkładką.

Zastosowanie gwintów BSP 3/8" oraz 1/4" umożliwia połączenie elementów hydraulicznych o różnych rozmiarach przyłączy. Przy doborze należy zweryfikować rodzaj i położenie gwintów, a także zgodność powierzchni uszczelniających współpracujących elementów.

Parametry techniczne przyłączki BSP 3/8 / 1/4

Parametr Wartość
Rodzaj produktuPrzyłączka kolankowa nastawna
Kąt kolanka90°
Rozmiar gwintu BSP 13/8"
Rozmiar gwintu BSP 21/4"
Rodzaj gwintuBSP równoległy
KonstrukcjaNastawna
Element ustalającyPrzeciwnakrętka
UszczelnienieO-ring z podkładką

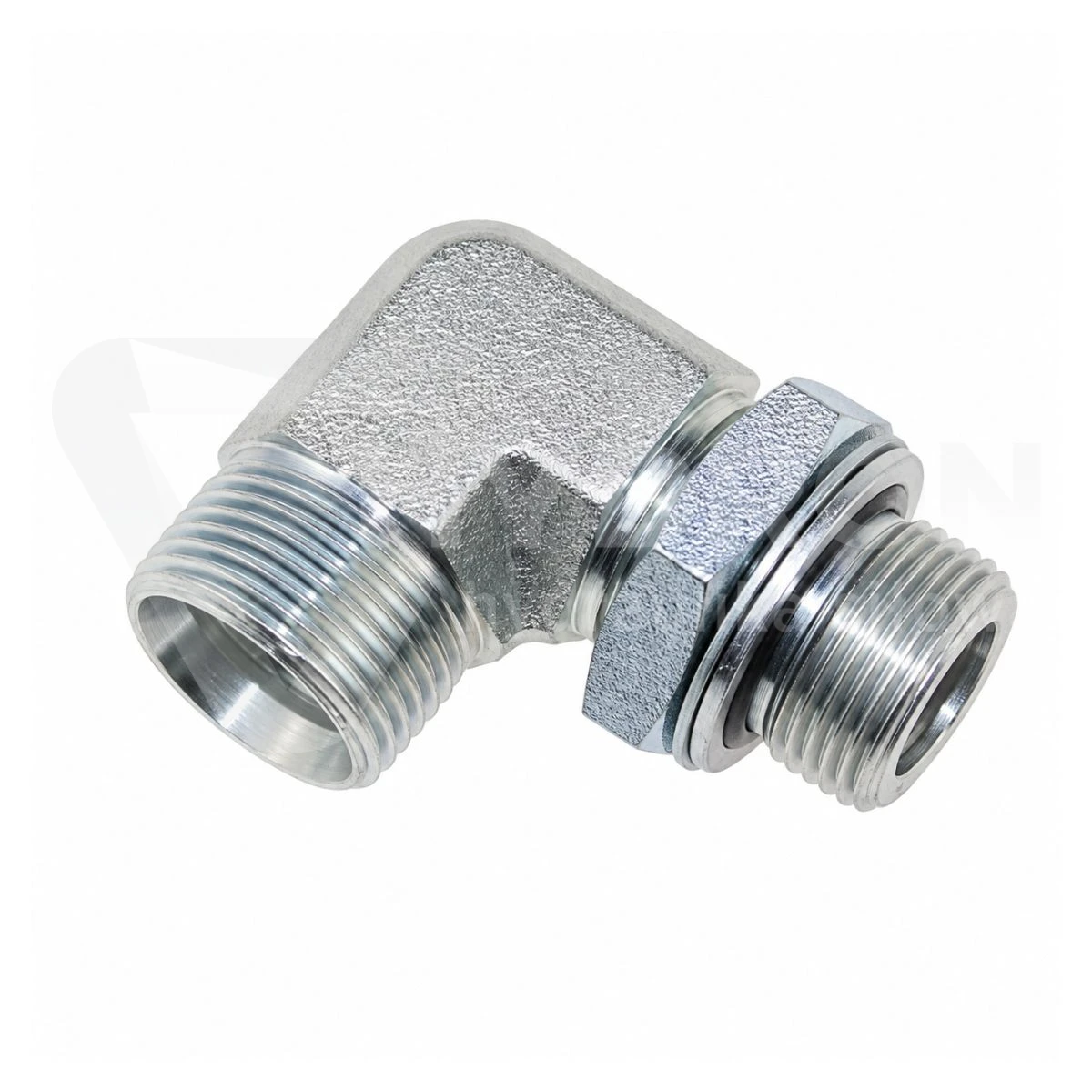

Kolanko hydrauliczne nastawne 90° z przeciwnakrętką

Konstrukcja nastawna umożliwia skierowanie wyjścia kolanka w wymaganym kierunku montażowym. Po ustawieniu przyłączki przeciwnakrętka służy do ustalenia jej położenia. Rozwiązanie to pozwala dopasować orientację przyłącza do przebiegu połączenia hydraulicznego.

Przyłączka posiada uszczelnienie typu O-ring z podkładką. Podczas montażu należy zapewnić zgodność powierzchni uszczelniającej współpracującego gniazda z konstrukcją przyłączki.

Gwinty calowe BSP 3/8" i 1/4"

Przyłączka łączy dwa rozmiary gwintów calowych BSP: 3/8" oraz 1/4". Gwinty BSP są oznaczane w calach, dlatego podczas identyfikacji elementu należy uwzględnić właściwe oznaczenie gwintu, a nie tylko jego średnicę zmierzoną suwmiarką.

Przy doborze przyłączki do istniejącego połączenia należy sprawdzić rozmiary obu gwintów, ich wykonanie oraz sposób uszczelnienia. Prawidłowa identyfikacja wszystkich tych elementów jest istotna przy wyborze kompatybilnej złączki hydraulicznej.

Dobór przyłączki BSP do instalacji hydraulicznej

Przed wyborem przyłączki kolankowej BSP 3/8 / 1/4 warto porównać oznaczenia gwintów z istniejącymi elementami instalacji. Pomocna jest tabela doboru gwintów hydraulicznych HYDRON.

W przypadku trudności z rozpoznaniem gwintu lub doborem przyłączki o innym rozmiarze można skorzystać ze wsparcia technicznego HYDRON. Dobór powinien uwzględniać zgodność wymiarów oraz konstrukcji połączenia.

FAQ – przyłączka kolankowa BSP 3/8 / 1/4

Jakie gwinty posiada przyłączka kolankowa BSP 3/8 / 1/4?

Przyłączka posiada dwa rozmiary gwintów calowych BSP: 3/8" oraz 1/4".

Czy przyłączka umożliwia ustawienie kierunku kolanka?

Tak. Jest to konstrukcja nastawna, wyposażona w przeciwnakrętkę umożliwiającą ustalenie położenia kolanka.

Jakie uszczelnienie zastosowano w przyłączce?

Przyłączka wyposażona jest w uszczelnienie typu O-ring z podkładką.

Jaki kąt ma przyłączka BSP 3/8 / 1/4?

Przyłączka ma konstrukcję kolankową o kącie 90°.

Jak dobrać odpowiednią przyłączkę z gwintem BSP?

Należy sprawdzić rozmiary gwintów, ich wykonanie i sposób uszczelnienia. Pomocna jest tabela gwintów hydraulicznych dostępna w informacjach technicznych HYDRON.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
