Przyłączka kolankowa 90° BSP 3/8/3/8

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 33,10 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 3/8" BSP
  • Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI T9MOR06
  • Oznaczenie wg VITILLO LMG06MOG06
  • Oznaczenie wg CAST 305405
  • Oznaczenie alternatywne 1BG9-06OG

Opis

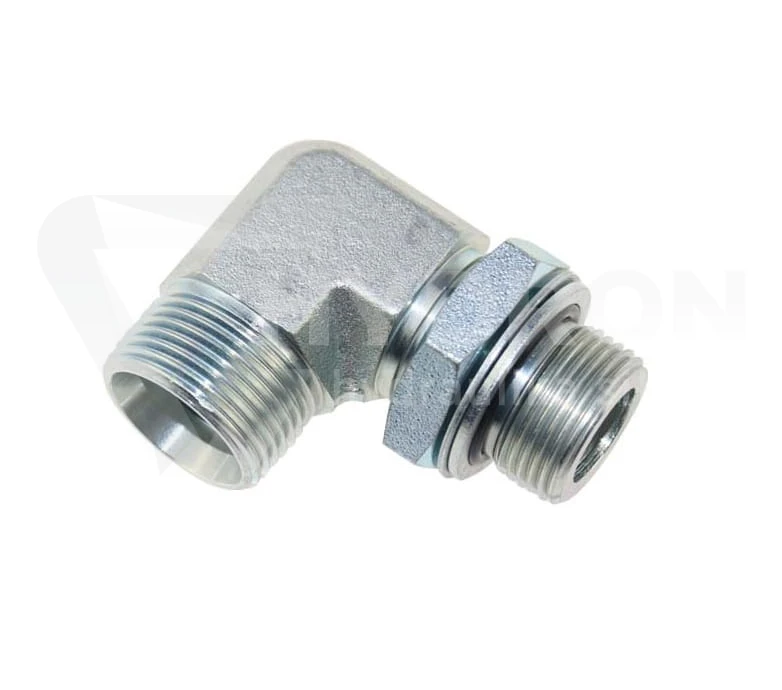

Przyłączka kolankowa 90° 3/8/3/8

Przyłączka kolankowa 90° 3/8/3/8 to wysokociśnieniowa przyłączka hydrauliczna nastawna z obustronnymi gwintami BSP 3/8". Wyposażona jest w przeciwnakrętkę oraz uszczelnienie płaskie z O-ringiem i podkładką od strony korpusu. Konstrukcja kątowa umożliwia wykonanie połączenia pod kątem 90° pomiędzy urządzeniem hydraulicznym a odpowiednio dobranym zakończeniem przewodu.

Gwint przyłączeniowy 3/8" BSP przeznaczony jest do montażu w kompatybilnym gnieździe korpusu, siłownika, bloku, pompy lub rozdzielacza hydraulicznego. Druga strona przyłączki posiada również gwint 3/8" BSP, przeznaczony do podłączenia przewodu. Produkt wykonano ze stali automatowej pokrytej ocynkiem. Na specjalne zamówienie możliwe jest wykonanie wersji ze stali nierdzewnej 1.4571.

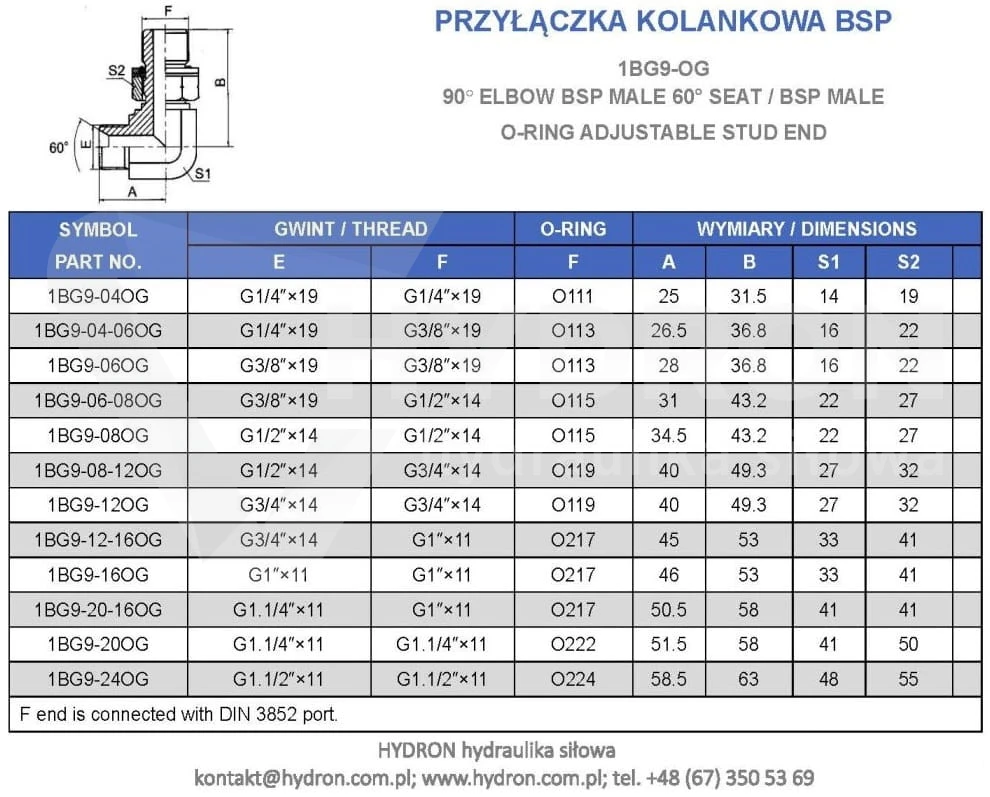

Parametry techniczne przyłączki kolankowej 3/8" BSP

Parametr Wartość
Rodzaj produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt kolanka90°
Gwint od strony korpusu3/8" BSP, zewnętrzny
Średnica gwintu od strony korpusu16,3–16,6 mm
Liczba zwojów gwintu od strony korpusu19 na cal
Gwint od strony przewodu3/8" BSP
Średnica gwintu od strony przewodu16,3–16,6 mm
Liczba zwojów gwintu od strony przewodu19 na cal
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
PowłokaOcynk
Wersja na specjalne zamówienieStal nierdzewna 1.4571
WykonanieWysokociśnieniowe
Oznaczenie alternatywne1BG9-06OG
Oznaczenie CAST305405
Oznaczenie Rastelli RaccordiT9MOR06
Oznaczenie VitilloLMG06MOG06

Gwint 3/8" BSP do korpusu hydraulicznego

Od strony korpusu przyłączka posiada gwint zewnętrzny 3/8" BSP. Przeznaczony jest do połączenia z odpowiednio przygotowanym gniazdem urządzenia hydraulicznego, w tym siłownika, bloku, pompy lub rozdzielacza. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 16,3–16,6 mm, a liczba zwojów wynosi 19 na cal.

Przy wymianie istniejącej przyłączki należy porównać średnicę gwintu, liczbę zwojów oraz konstrukcję uszczelnienia. Połączenie od strony korpusu wykorzystuje uszczelnienie płaskie z O-ringiem i podkładką, dlatego gniazdo musi być odpowiednio dopasowane do takiego wykonania.

Przyłącze 3/8" BSP do przewodu hydraulicznego

Po drugiej stronie kolanka znajduje się przyłącze 3/8" BSP przeznaczone do podłączenia odpowiednio dobranego zakończenia przewodu hydraulicznego. Dla tego gwintu podano średnicę 16,3–16,6 mm oraz 19 zwojów na cal.

Obustronne zastosowanie gwintów 3/8" BSP pozwala wykonać połączenie kątowe bez zmiany nominalnego rozmiaru gwintu. Należy jednak uwzględnić różnice w funkcji obu stron przyłączki. Strona montażowa posiada przeciwnakrętkę i O-ring z podkładką, natomiast strona przewodu wymaga zgodnego zakończenia hydraulicznego.

Kolanko nastawne 90° z przeciwnakrętką i O-ringiem

Konstrukcja nastawna umożliwia skierowanie wyjścia kolanka w wymaganym kierunku względem osi gwintu montażowego. Po ustawieniu położenia przyłączki przeciwnakrętka służy do jego ustalenia. Rozwiązanie to pozwala dopasować orientację przewodu do przebiegu instalacji hydraulicznej.

O-ring i podkładka tworzą układ uszczelniający po stronie korpusu. Przed montażem należy sprawdzić stan elementów uszczelniających oraz zgodność powierzchni współpracującego gniazda.

Jak rozpoznać gwint 3/8" BSP?

Identyfikację gwintu 3/8" BSP można rozpocząć od pomiaru średnicy zewnętrznej suwmiarką. Dla tego produktu podano zakres 16,3–16,6 mm. Drugim parametrem jest liczba zwojów wynosząca 19 na cal. Obie wartości należy porównać z wymiarami istniejącego przyłącza.

W razie wątpliwości przy doborze gwintów można skorzystać z tabeli doboru dostępnej w zakładce informacji technicznych sklepu HYDRON. Pomoc techniczna HYDRON umożliwia również konsultację w przypadku poszukiwania przyłączki z innymi rozmiarami gwintów.

Stal automatowa ocynkowana i wersja nierdzewna 1.4571

Standardowa przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej. Produkt należy do grupy wysokociśnieniowych przyłączek hydraulicznych.

Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571. Jest to odrębny wariant materiałowy, którego wykonanie wymaga indywidualnego uzgodnienia.

Oznaczenia katalogowe przyłączki 3/8" BSP

Przyłączka kolankowa 90° 3/8/3/8 posiada następujące oznaczenia katalogowe:

  • Oznaczenie alternatywne: 1BG9-06OG
  • CAST: 305405
  • Rastelli Raccordi: T9MOR06
  • Vitillo: LMG06MOG06

Oznaczenia katalogowe mogą ułatwić identyfikację przyłączki podczas wyszukiwania części do istniejącego układu hydraulicznego. Przy doborze należy porównać gwinty 3/8" BSP, konstrukcję nastawną oraz sposób uszczelnienia.

FAQ – przyłączka kolankowa 90° 3/8/3/8

Jakie gwinty posiada przyłączka kolankowa 3/8/3/8?

Przyłączka posiada obustronnie gwinty 3/8" BSP. Od strony korpusu zastosowano gwint zewnętrzny z przeciwnakrętką i uszczelnieniem O-ringiem z podkładką.

Jaka jest średnica gwintu 3/8" BSP?

Podana średnica gwintu wynosi 16,3–16,6 mm, a liczba zwojów 19 na cal.

Jak działa przeciwnakrętka w przyłączce nastawnej?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po skierowaniu jego wyjścia w wymaganym kierunku.

Jakie uszczelnienie zastosowano od strony korpusu?

Zastosowano uszczelnienie płaskie z O-ringiem i podkładką.

Czy przyłączka jest dostępna w wykonaniu nierdzewnym?

Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Podano oznaczenie alternatywne 1BG9-06OG, CAST 305405, Rastelli Raccordi T9MOR06 oraz Vitillo LMG06MOG06.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
