Przyłączka kolankowa 90° BSP 1/4/3/8

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 86,85 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Rozmiar gwintu 2 3/8" BSP
  • Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI T9MOR06R04
  • Oznaczenie wg CAST 305404
  • Oznaczenie alternatywne 1BG9-04-06OG

Opis

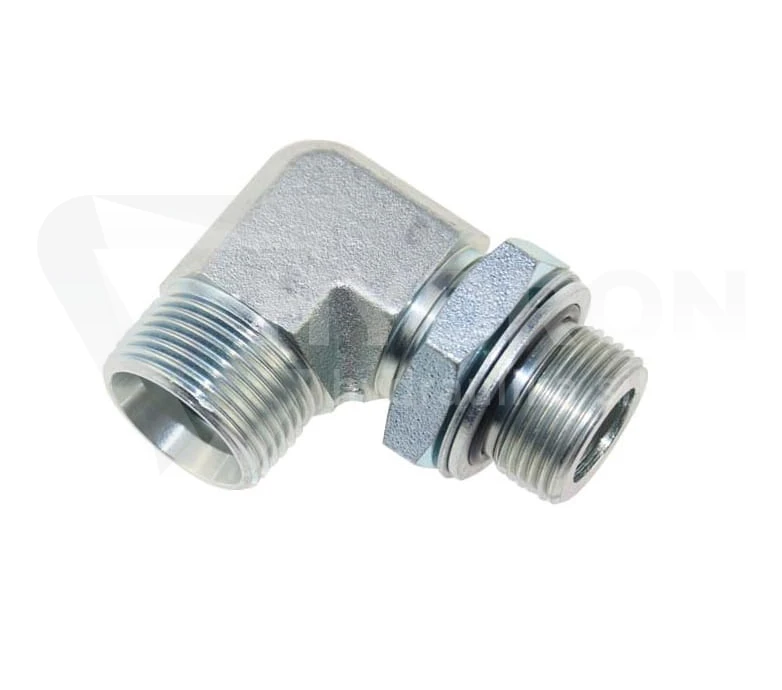

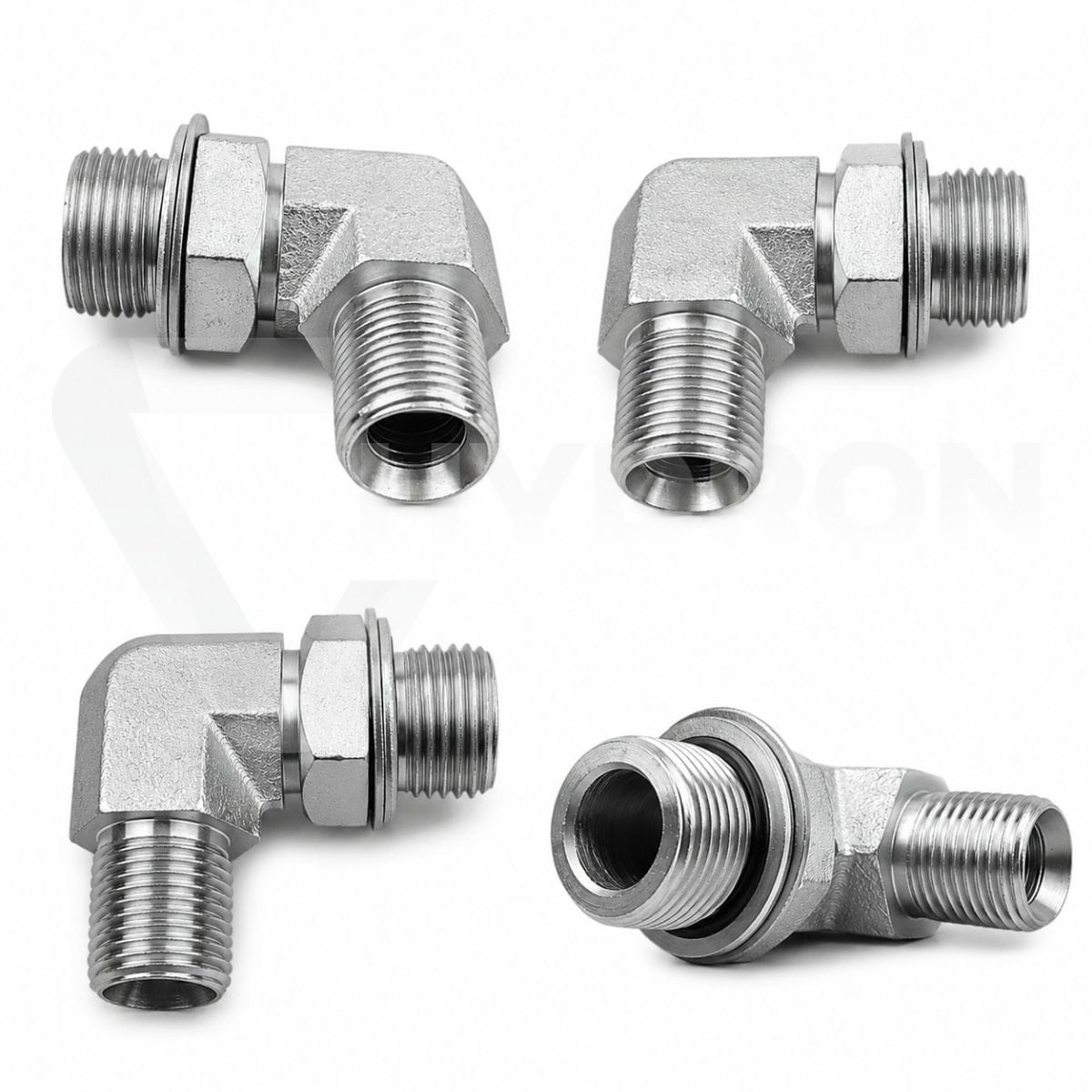

Przyłączka kolankowa 90° BSP 1/4"/3/8"

Przyłączka kolankowa 90° BSP 1/4"/3/8" to nastawne przyłącze hydrauliczne z gwintami calowymi BSP o dwóch różnych rozmiarach. Konstrukcja kątowa umożliwia wykonanie połączenia pod kątem 90°, a przeciwnakrętka służy do ustalenia położenia kolanka po skierowaniu go w wymaganym kierunku. Przyłączka posiada uszczelnienie typu O-ring z podkładką.

Zastosowanie gwintów BSP 1/4" i 3/8" pozwala zestawić elementy hydrauliczne o różnych rozmiarach przyłączy. Podczas doboru należy uwzględnić nie tylko oznaczenie gwintów, ale również konstrukcję przyłącza nastawnego oraz sposób uszczelnienia. Produkt można identyfikować za pomocą oznaczeń katalogowych 1BG9-04-06OG, CAST 305404 oraz Rastelli Raccordi T9MOR06R04.

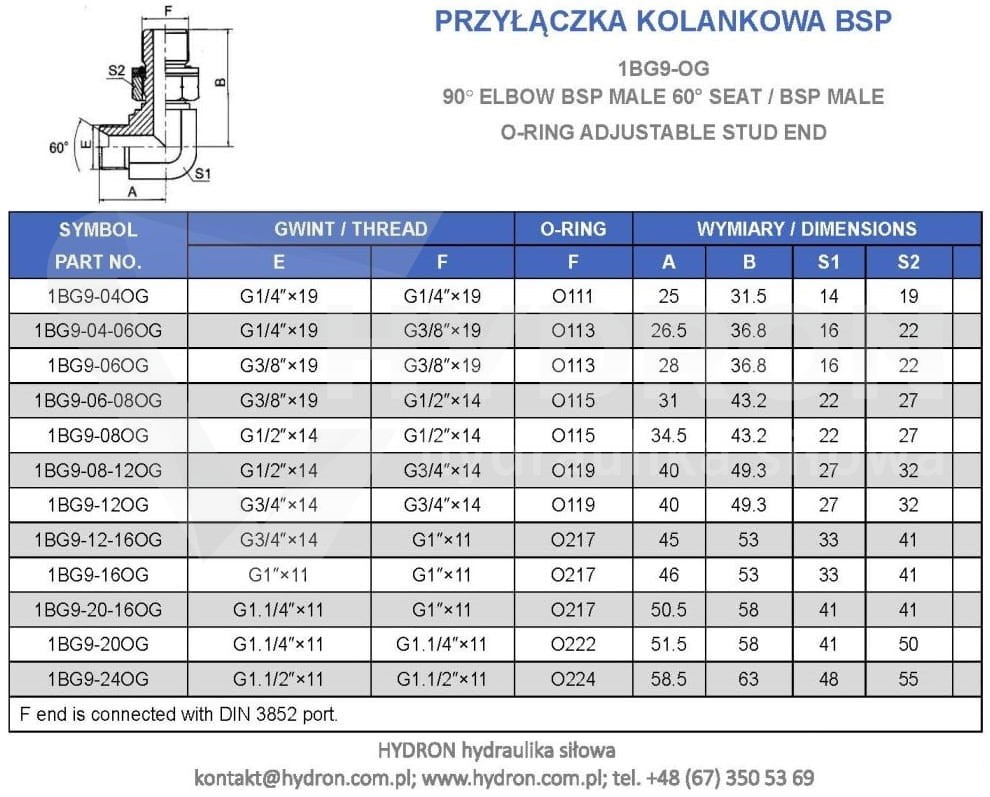

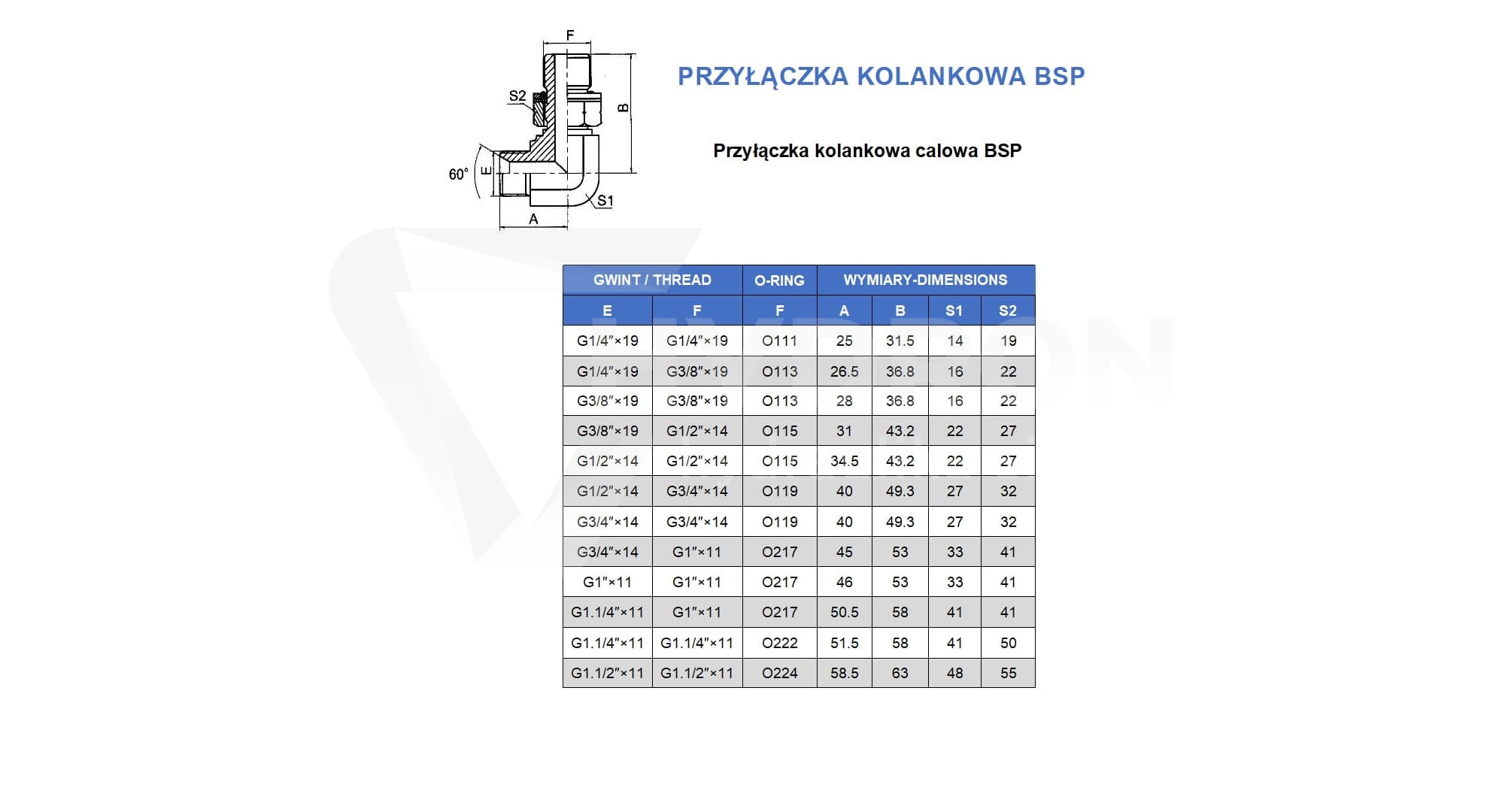

Parametry techniczne przyłączki kolankowej BSP 1/4"/3/8"

Parametr Wartość
Nazwa produktuPrzyłączka kolankowa 90° BSP 1/4"/3/8"
Rodzaj produktuPrzyłącze kolankowe nastawne
Kąt kolanka90°
Pierwszy rozmiar gwintu1/4" BSP
Drugi rozmiar gwintu3/8" BSP
Rodzaj gwintuBSP równoległy
KonstrukcjaNastawna
Element ustalającyPrzeciwnakrętka
UszczelnienieO-ring z podkładką
Symbol1BG9-04-06OG
Oznaczenie CAST305404
Oznaczenie Rastelli RaccordiT9MOR06R04

Kolanko hydrauliczne 90° z gwintami BSP 1/4" i 3/8"

Przyłączka łączy dwa rozmiary gwintów calowych BSP: 1/4" oraz 3/8". Kątowa budowa pozwala zmienić kierunek połączenia o 90°. Przy wyborze odpowiedniego wariantu istotne jest sprawdzenie obu rozmiarów gwintów i dopasowanie ich do współpracujących elementów instalacji hydraulicznej.

Gwinty BSP mają oznaczenia calowe. W przypadku wymiany istniejącej przyłączki należy porównać oznaczenia gwintów, sposób ich wykonania oraz konstrukcję uszczelnienia. Sama zgodność rozmiaru nominalnego nie potwierdza jeszcze pełnej kompatybilności połączenia.

Konstrukcja nastawna z przeciwnakrętką

Przyłącze kolankowe nastawne umożliwia ustawienie wyjścia kolanka w wybranym kierunku. Przeciwnakrętka służy do ustalenia jego położenia po odpowiednim skierowaniu przyłącza. Jest to cecha odróżniająca wykonanie nastawne od kolanek, których położenie wynika wyłącznie z końcowej pozycji połączenia gwintowanego.

Podczas montażu należy uwzględnić konstrukcję współpracującego gniazda oraz prawidłowe ustawienie elementów odpowiedzialnych za uszczelnienie i ustalenie pozycji kolanka.

Uszczelnienie O-ringiem i podkładką

Przyłączka wyposażona jest w uszczelnienie typu O-ring z podkładką. Rozwiązanie to stanowi część konstrukcji przyłącza nastawnego z przeciwnakrętką. Dobór współpracującego elementu powinien uwzględniać odpowiednią powierzchnię uszczelniającą.

Przed zamontowaniem przyłączki należy sprawdzić zgodność rodzaju gwintu i sposobu uszczelnienia. Szczególnie istotne jest rozróżnienie połączenia uszczelnianego O-ringiem od innych rozwiązań wykorzystujących gwinty BSP.

Oznaczenia katalogowe 1BG9-04-06OG, CAST 305404 i T9MOR06R04

Przyłączka kolankowa BSP 1/4"/3/8" została opisana następującymi oznaczeniami katalogowymi:

  • Symbol: 1BG9-04-06OG
  • CAST: 305404
  • Rastelli Raccordi: T9MOR06R04

Oznaczenia te mogą być pomocne podczas identyfikacji przyłączki i porównywania jej z elementem stosowanym w istniejącym połączeniu hydraulicznym. Przy doborze należy uwzględnić konstrukcję kolanka, rozmiary gwintów BSP oraz uszczelnienie O-ringiem z podkładką.

Dobór przyłączki kolankowej BSP 1/4"/3/8"

Przy doborze przyłączki kolankowej należy zweryfikować rozmiary gwintów BSP 1/4" i 3/8", sposób wykonania przyłączy oraz rodzaj uszczelnienia. Istotne jest również potwierdzenie, która strona kolanka ma współpracować z konkretnym elementem instalacji.

W przypadku wątpliwości dotyczących identyfikacji przyłączki można skorzystać ze wsparcia technicznego HYDRON. Porównanie oznaczeń katalogowych i konstrukcji połączenia pozwala ograniczyć ryzyko wyboru nieodpowiedniego wariantu.

FAQ – przyłączka kolankowa 90° BSP 1/4"/3/8"

Jakie gwinty posiada przyłączka kolankowa BSP 1/4"/3/8"?

Przyłączka posiada dwa rozmiary gwintów calowych BSP: 1/4" oraz 3/8".

Czy przyłączka BSP 1/4"/3/8" jest nastawna?

Tak. Jest to przyłącze kolankowe nastawne o kącie 90°, wyposażone w przeciwnakrętkę.

Jakie uszczelnienie zastosowano w przyłączce?

Przyłączka posiada uszczelnienie typu O-ring z podkładką.

Jaki jest symbol przyłączki BSP 1/4"/3/8"?

Podany symbol produktu to 1BG9-04-06OG.

Jakie oznaczenie CAST odpowiada przyłączce?

Przekazane oznaczenie CAST to 305404.

Jakie oznaczenie Rastelli Raccordi podano dla przyłączki?

Oznaczenie Rastelli Raccordi to T9MOR06R04.

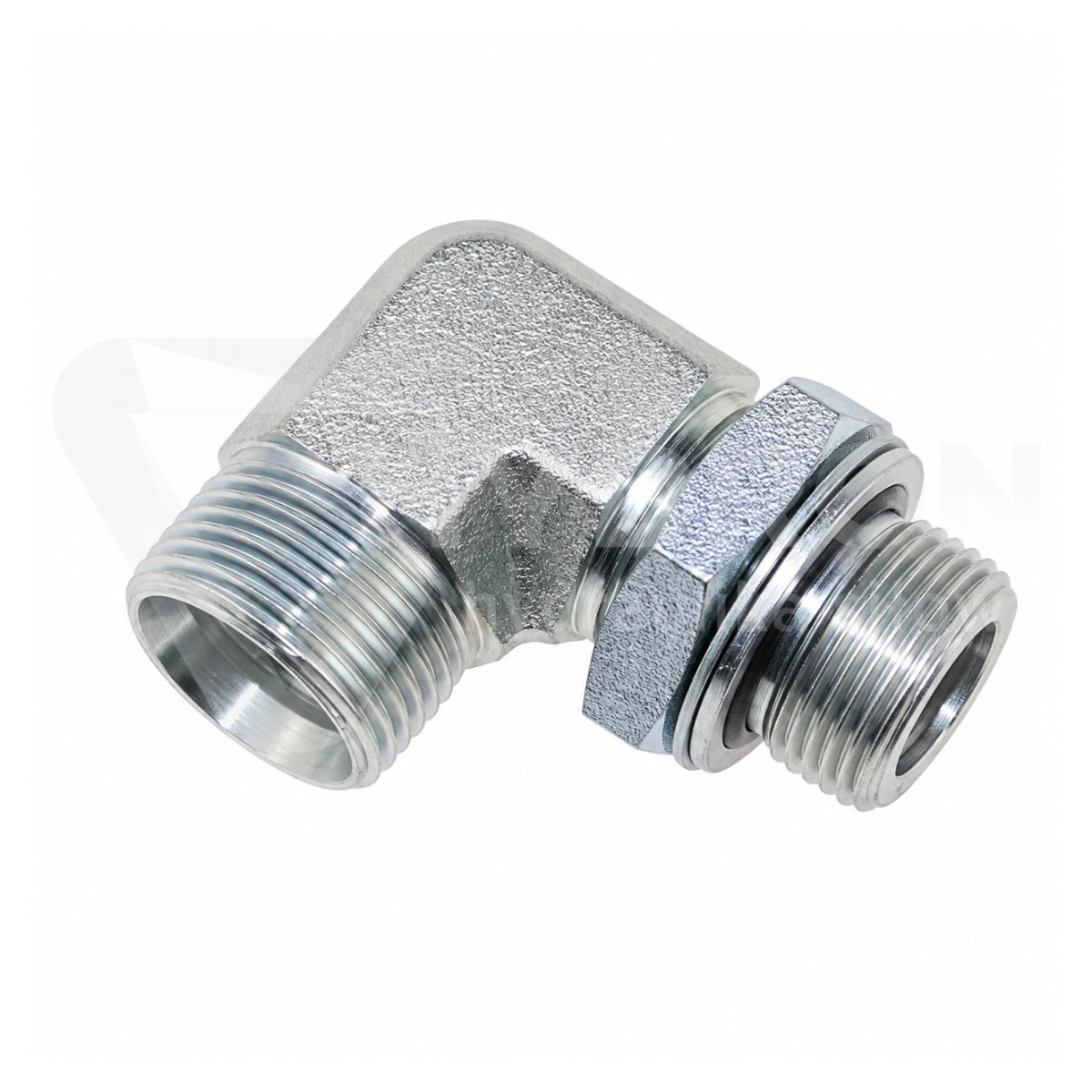

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
