Przyłączka kolankowa 90° BSP 1/4"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 26,81 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Rozmiar gwintu 2 1/4" BSP
  • Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI T9MOR04
  • Oznaczenie wg VITILLO LMG04MOG04
  • Oznaczenie wg CAST 305403
  • Oznaczenie alternatywne 1BG9-04OG

Opis

Przyłączka kolankowa 90° 1/4"

Przyłączka kolankowa 90° 1/4" to wysokociśnieniowy element złączny hydrauliki siłowej z obustronnymi gwintami 1/4" BSP. Konstrukcja nastawna z przeciwnakrętką umożliwia ustawienie kierunku wyjścia kolanka, a uszczelnienie płaskie z O-ringiem i podkładką odpowiada za szczelność połączenia od strony korpusu. Przyłączka służy do wykonania połączenia kątowego pomiędzy urządzeniem hydraulicznym a odpowiednio dobranym zakończeniem przewodu.

Gwint zewnętrzny 1/4" BSP od strony montażowej przeznaczony jest do połączenia z kompatybilnym gniazdem korpusu, siłownika, bloku, pompy lub rozdzielacza hydraulicznego. Druga strona posiada również gwint 1/4" BSP do podłączenia przewodu. Standardowe wykonanie obejmuje stal automatową pokrytą ocynkiem, natomiast na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.

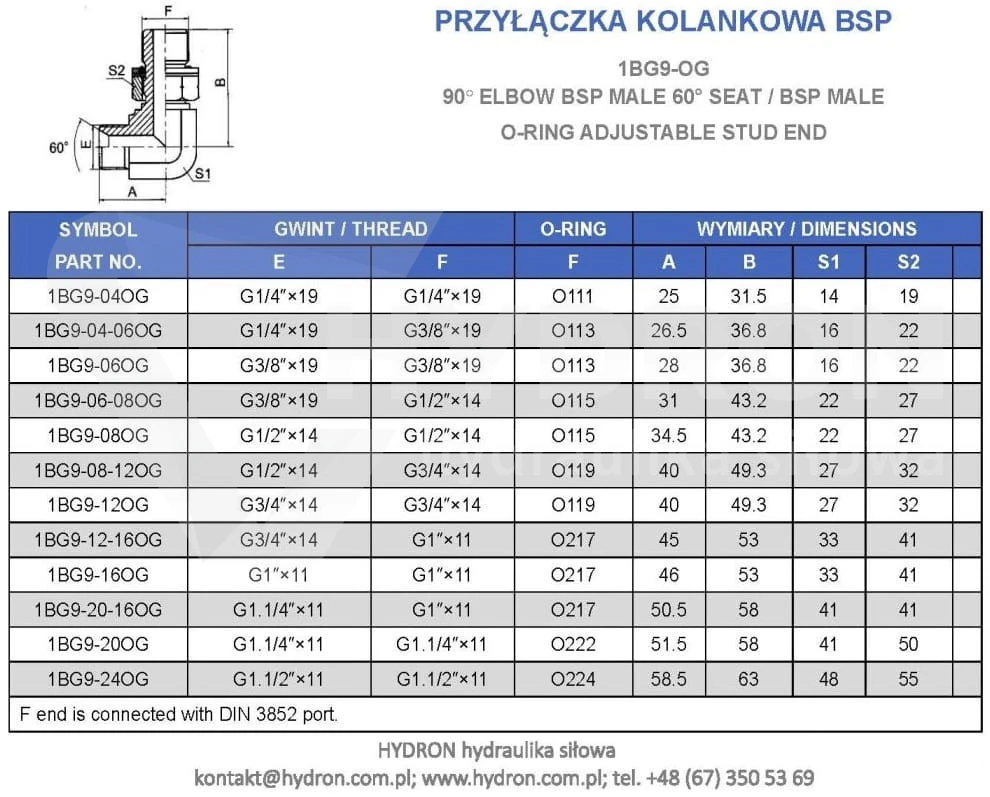

Parametry techniczne przyłączki kolankowej 1/4" BSP

Parametr Wartość
Typ produktuPrzyłączka kolankowa nastawna
Kąt90°
Gwint od strony korpusu1/4" BSP, zewnętrzny
Średnica gwintu od strony korpusu12,9–13,1 mm
Liczba zwojów gwintu od strony korpusu19 na cal
Gwint od strony przewodu1/4" BSP
Średnica gwintu od strony przewodu12,9–13,1 mm
Liczba zwojów gwintu od strony przewodu19 na cal
Rodzaj gwintuBSP równoległy
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
PowłokaOcynk
Wersja na specjalne zamówienieStal nierdzewna 1.4571
WykonanieWysokociśnieniowe
Oznaczenie alternatywne1BG9-04OG
Oznaczenie CAST305403
Oznaczenie VitilloLMG04MOG04
Oznaczenie Rastelli RaccordiT9MOR04

Gwint zewnętrzny 1/4" BSP do korpusu hydraulicznego

Strona montażowa przyłączki posiada gwint zewnętrzny 1/4" BSP, przeznaczony do połączenia z odpowiednio przygotowanym gniazdem hydraulicznym. Przyłączka może być montowana w kompatybilnych przyłączach korpusów, siłowników, bloków, pomp i rozdzielaczy hydraulicznych.

Średnica zewnętrzna gwintu wynosi 12,9–13,1 mm przy pomiarze suwmiarką. Gwint posiada 19 zwojów na cal. Parametry te pomagają rozpoznać rozmiar przyłącza podczas wymiany istniejącego kolanka lub doboru nowego elementu.

Przyłącze 1/4" BSP do przewodu hydraulicznego

Po drugiej stronie kolanka zastosowano gwint 1/4" BSP przeznaczony do podłączenia przewodu hydraulicznego z odpowiednim zakończeniem. Dla tej strony również podano średnicę 12,9–13,1 mm oraz 19 zwojów na cal.

Obustronne gwinty 1/4" BSP umożliwiają wykonanie połączenia kątowego bez zmiany nominalnego rozmiaru gwintu. Należy jednak pamiętać, że strona montażowa i strona przewodu pełnią różne funkcje. Przy doborze końcówki przewodu trzeba sprawdzić zgodność konstrukcji współpracującego połączenia.

Kolanko nastawne 90° z przeciwnakrętką i O-ringiem

Przyłączka kolankowa nastawna pozwala skierować wyjście przewodu w wymaganym kierunku. Przeciwnakrętka umożliwia ustalenie położenia kolanka po odpowiednim ustawieniu jego orientacji. Konstrukcja ta ułatwia dopasowanie przebiegu połączenia do rozmieszczenia elementów układu hydraulicznego.

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką. Podczas montażu należy zwrócić uwagę na zgodność powierzchni uszczelniającej gniazda oraz prawidłowe położenie elementów uszczelniających.

Jak rozpoznać gwint 1/4" BSP?

Weryfikację rozmiaru gwintu można rozpocząć od pomiaru suwmiarką. Dla gwintu 1/4" BSP w tej przyłączce podano średnicę zewnętrzną 12,9–13,1 mm. Kolejnym parametrem jest liczba zwojów wynosząca 19 na cal. Obie wartości należy porównać z gwintem istniejącego elementu hydraulicznego.

W przypadku wątpliwości pomocna jest tabela doboru gwintów dostępna do bezpłatnego pobrania w zakładce informacji technicznych sklepu HYDRON. Można również skorzystać z pomocy technicznej przy identyfikacji gwintu lub poszukiwaniu przyłączki o innych rozmiarach.

Stal automatowa ocynkowana i wykonanie nierdzewne 1.4571

Przyłączka została wykonana ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej. Produkt należy do grupy wysokociśnieniowych elementów złącznych stosowanych w hydraulice siłowej.

Na specjalne zamówienie możliwa jest produkcja przyłączki ze stali nierdzewnej 1.4571. Jest to wariant materiałowy wymagający indywidualnego uzgodnienia.

Oznaczenia katalogowe przyłączki kolankowej 1/4" BSP

Przyłączka kolankowa 90° 1/4" posiada następujące oznaczenia katalogowe:

  • CAST: 305403
  • Vitillo: LMG04MOG04
  • Rastelli Raccordi: T9MOR04
  • Oznaczenie alternatywne: 1BG9-04OG

Oznaczenia katalogowe mogą pomóc w identyfikacji przyłączki i porównaniu jej z dotychczas stosowanym elementem. Przy wyborze odpowiedniego wariantu należy uwzględnić rozmiar gwintów BSP, konstrukcję nastawną oraz sposób uszczelnienia.

FAQ – przyłączka kolankowa 90° 1/4"

Jakie gwinty posiada przyłączka kolankowa 1/4"?

Przyłączka posiada obustronnie gwinty 1/4" BSP. Od strony korpusu zastosowano gwint zewnętrzny z przeciwnakrętką i uszczelnieniem O-ringiem z podkładką.

Jaka jest średnica gwintu 1/4" BSP?

Średnica zewnętrzna gwintu wynosi 12,9–13,1 mm, a liczba zwojów 19 na cal.

Jakie uszczelnienie posiada przyłączka?

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Czy można ustawić kierunek wyjścia kolanka?

Tak. Konstrukcja nastawna umożliwia ustawienie kierunku wyjścia kolanka, a przeciwnakrętka służy do ustalenia jego położenia.

Czy przyłączka jest dostępna w wersji nierdzewnej?

Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka 1/4" BSP?

Podano oznaczenia CAST 305403, Vitillo LMG04MOG04, Rastelli Raccordi T9MOR04 oraz oznaczenie alternatywne 1BG9-04OG.

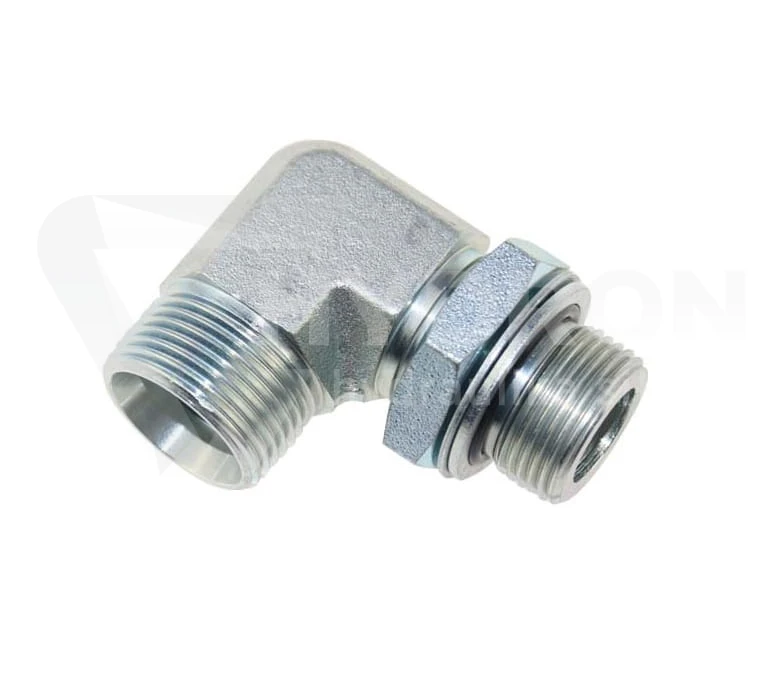

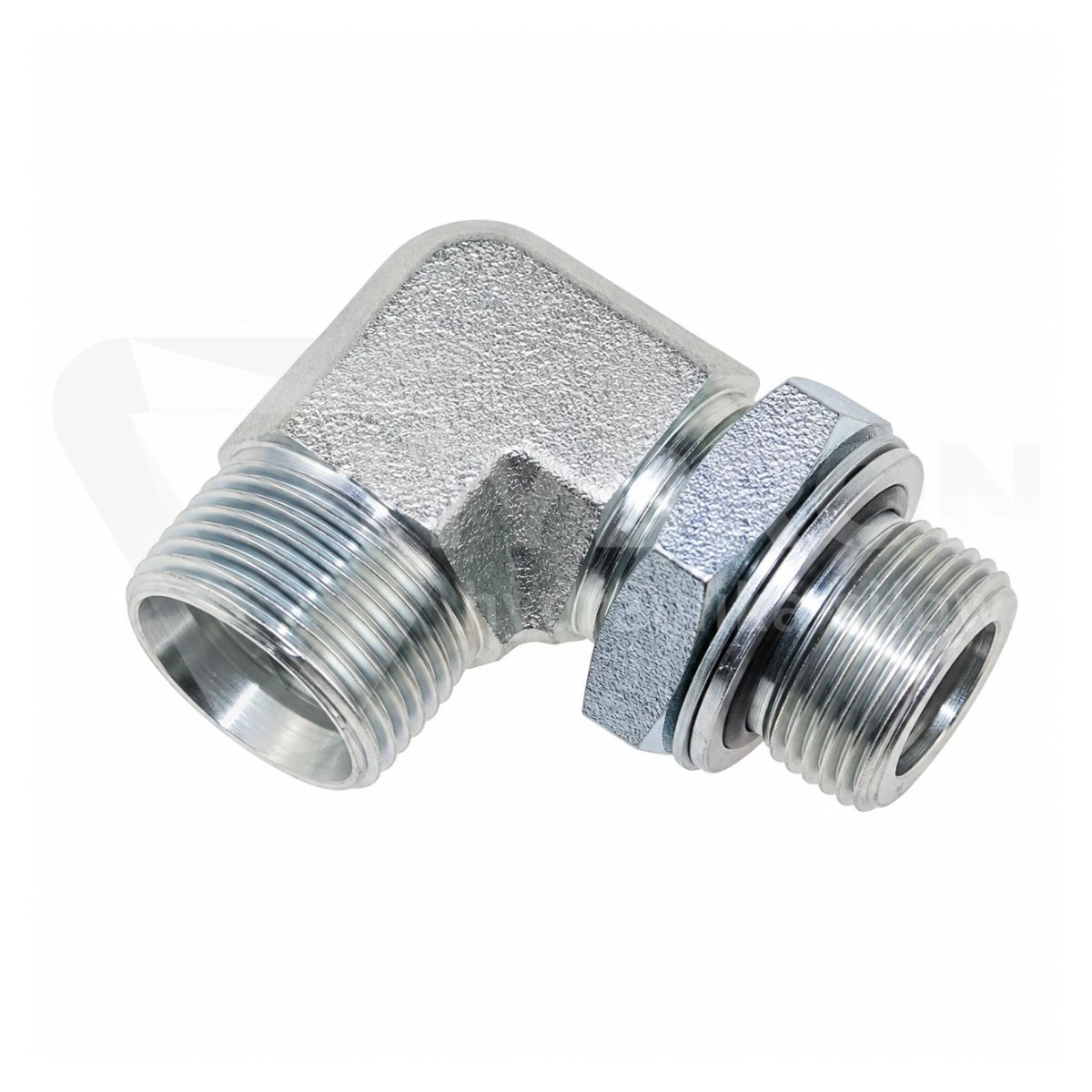

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
