Przyłączka kolankowa 90° BSP 1/2" / 3/8"BSP
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-142 1/2/3/8
Kod kreskowy: 5905009145903
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 1/2" BSP
- Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
- Rozmiar gwintu 2 3/8" BSP
- Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 315 bar
- Norma wykonania Złącza BSP BS5200 / ISO 8434-6
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI T9MOR06R08
- Oznaczenie wg VITILLO LMG06MOG08
- Oznaczenie alternatywne 1BG9-08OG
Opis
Przyłączka kolankowa 90° 1/2" / 3/8" BSP
Przyłączka kolankowa 90° 1/2" / 3/8" BSP to wysokociśnieniowe przyłącze hydrauliczne nastawne, wyposażone w przeciwnakrętkę, O-ring oraz podkładkę uszczelniającą. Umożliwia wykonanie połączenia kątowego pomiędzy korpusem urządzenia hydraulicznego a przewodem z przyłączem calowym BSP. Dzięki konstrukcji nastawnej można ustawić kierunek wyjścia kolanka odpowiednio do przebiegu instalacji.
Od strony korpusu zastosowano gwint zewnętrzny 1/2" BSP z uszczelnieniem płaskim i przeciwnakrętką. Druga strona posiada przyłącze gwintowane 3/8" BSP przeznaczone do podłączenia przewodu hydraulicznego. Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Dostępna jest również możliwość produkcji wersji nierdzewnej 1.4571 na specjalne zamówienie.
Parametry techniczne przyłączki kolankowej 1/2" / 3/8" BSP
| Parametr | Wartość |
|---|---|
| Typ przyłączki | Kolankowa nastawna |
| Kąt | 90° |
| Gwint od strony korpusu | 1/2" BSP, zewnętrzny |
| Średnica gwintu 1/2" BSP | 20,5–20,9 mm, pomiar suwmiarką |
| Liczba zwojów gwintu 1/2" BSP | 14 na cal |
| Przyłącze od strony przewodu | 3/8" BSP |
| Rodzaj gwintu | BSP równoległy |
| Uszczelnienie od strony korpusu | Płaskie, O-ring z podkładką |
| Element ustalający | Przeciwnakrętka |
| Materiał | Stal automatowa |
| Powłoka | Ocynk |
| Wersja na zamówienie | Stal nierdzewna 1.4571 |
| Wykonanie | Wysokociśnieniowe |
| Oznaczenie alternatywne | 1BG9-08OG |
| Oznaczenie Rastelli Raccordi | T9MOR06R08 |
| Oznaczenie Vitillo | LMG06MOG08 |
Gwint zewnętrzny 1/2" BSP do korpusu urządzenia hydraulicznego
Strona montażowa przyłączki posiada gwint zewnętrzny 1/2" BSP, przeznaczony do połączenia z odpowiednio przygotowanym gniazdem korpusu hydraulicznego. Przyłączka może być stosowana w kompatybilnych przyłączach siłowników, bloków, pomp i rozdzielaczy hydraulicznych.
Średnica zewnętrzna gwintu 1/2" BSP wynosi 20,5–20,9 mm przy pomiarze suwmiarką. Gwint posiada 14 zwojów na cal. Wymiary te pomagają zidentyfikować przyłącze podczas wymiany istniejącego kolanka lub doboru nowego elementu instalacji.
Uszczelnienie płaskie z O-ringiem i przeciwnakrętką
Przyłączka kolankowa wyposażona jest w uszczelnienie płaskie z O-ringiem i podkładką. Elementy te współpracują z odpowiednią powierzchnią gniazda montażowego. Przeciwnakrętka umożliwia ustalenie położenia kolanka po skierowaniu wyjścia przewodu w wymaganym kierunku.
Konstrukcja nastawna jest przydatna przy montażu połączeń kątowych, w których ważne jest odpowiednie skierowanie przewodu względem korpusu urządzenia. Przed montażem należy sprawdzić zgodność rodzaju gwintu oraz powierzchni uszczelniającej.
Przyłącze 3/8" BSP do przewodu hydraulicznego
Druga strona kolanka posiada przyłącze 3/8" BSP przeznaczone do połączenia z odpowiednio dobranym zakończeniem przewodu hydraulicznego. Zestawienie gwintów 1/2" BSP od strony korpusu oraz 3/8" BSP od strony przewodu umożliwia wykonanie połączenia kątowego pomiędzy elementami o różnych rozmiarach przyłączy.
Dobierając zakończenie przewodu, należy uwzględnić nie tylko rozmiar 3/8" BSP, ale również wykonanie i sposób uszczelnienia współpracującego połączenia. Sam rozmiar gwintu nie stanowi wystarczającej podstawy do potwierdzenia zgodności wszystkich elementów.
Jak sprawdzić rozmiar gwintu BSP przed zakupem?
Przy identyfikacji gwintu 1/2" BSP należy zmierzyć jego średnicę zewnętrzną suwmiarką i sprawdzić liczbę zwojów na cal. Dla tej przyłączki podano zakres 20,5–20,9 mm oraz 14 zwojów na cal. Następnie należy porównać rodzaj uszczelnienia z konstrukcją gniazda urządzenia hydraulicznego.
W identyfikacji przyłączy pomocna jest tabela identyfikacji gwintów hydraulicznych HYDRON, dostępna w informacjach technicznych sklepu. Zawiera materiały dotyczące rozpoznawania gwintów metrycznych i calowych. W razie wątpliwości można skorzystać ze wsparcia technicznego HYDRON.
Wykonanie ze stali ocynkowanej oraz stali nierdzewnej 1.4571
Standardowa przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej przed korozją. Przyłączka należy do grupy wysokociśnieniowych elementów złącznych hydrauliki siłowej.
Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571. Wybór tego wykonania wymaga indywidualnego uzgodnienia.
Oznaczenia katalogowe przyłączki 1/2" / 3/8" BSP
Podczas identyfikacji przyłączki kolankowej można posługiwać się następującymi oznaczeniami katalogowymi:
- Oznaczenie alternatywne: 1BG9-08OG
- Rastelli Raccordi: T9MOR06R08
- Vitillo: LMG06MOG08
Przed doborem przyłączki na podstawie oznaczenia katalogowego należy porównać rozmiary gwintów, konstrukcję nastawną oraz sposób uszczelnienia.
FAQ – przyłączka kolankowa 90° 1/2" / 3/8" BSP
Jakie gwinty posiada przyłączka kolankowa 1/2" / 3/8" BSP?
Od strony korpusu zastosowano gwint zewnętrzny 1/2" BSP, natomiast po stronie przewodu przyłącze 3/8" BSP.
Jaka jest średnica zewnętrzna gwintu 1/2" BSP?
Średnica zewnętrzna mierzona suwmiarką wynosi 20,5–20,9 mm. Gwint posiada 14 zwojów na cal.
Jakie uszczelnienie zastosowano w przyłączce?
Przyłączka posiada uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.
Czy można ustawić kierunek wyjścia kolanka?
Tak. Konstrukcja nastawna umożliwia ustawienie kierunku wyjścia kolanka, a przeciwnakrętka służy do ustalenia jego położenia.
Czy przyłączka występuje w wersji nierdzewnej?
Na specjalne zamówienie możliwa jest produkcja przyłączki ze stali nierdzewnej 1.4571.
Jakie oznaczenia katalogowe ma przyłączka?
Podano oznaczenie alternatywne 1BG9-08OG, Rastelli Raccordi T9MOR06R08 oraz Vitillo LMG06MOG08.

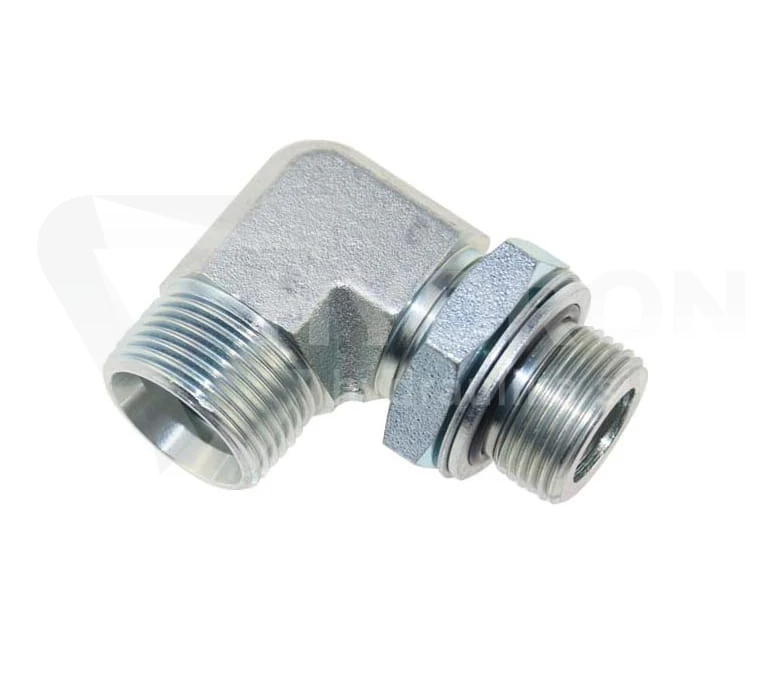

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
