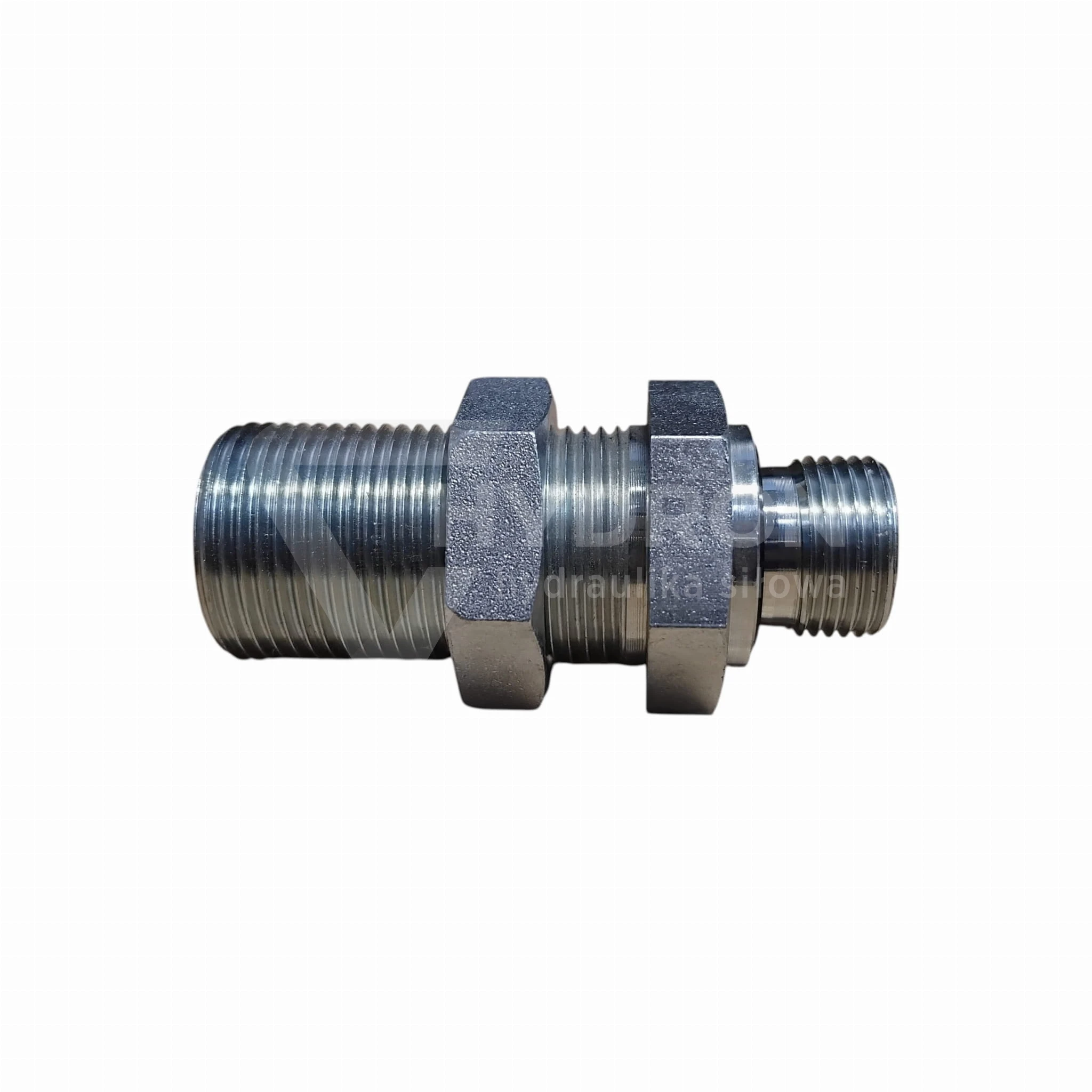

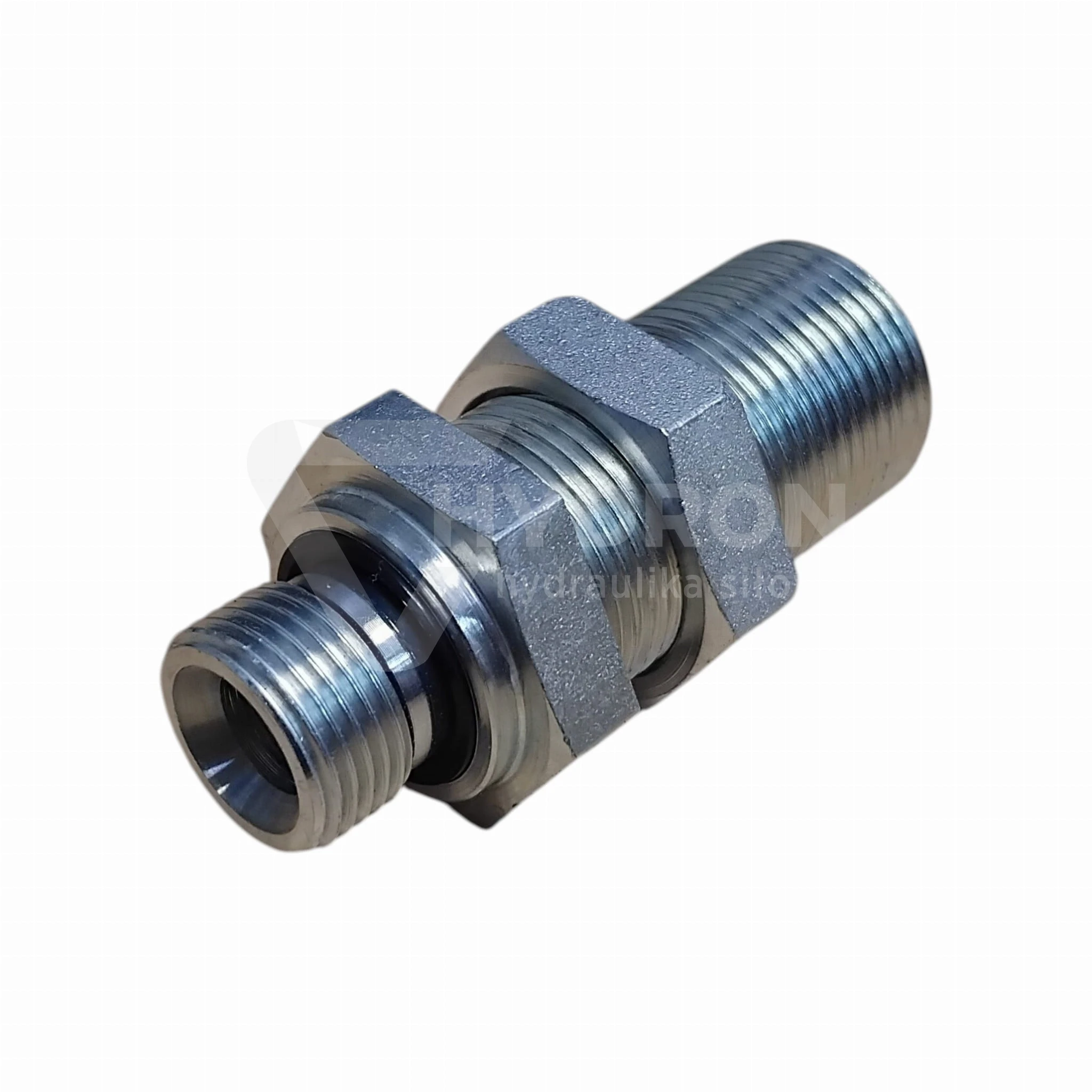

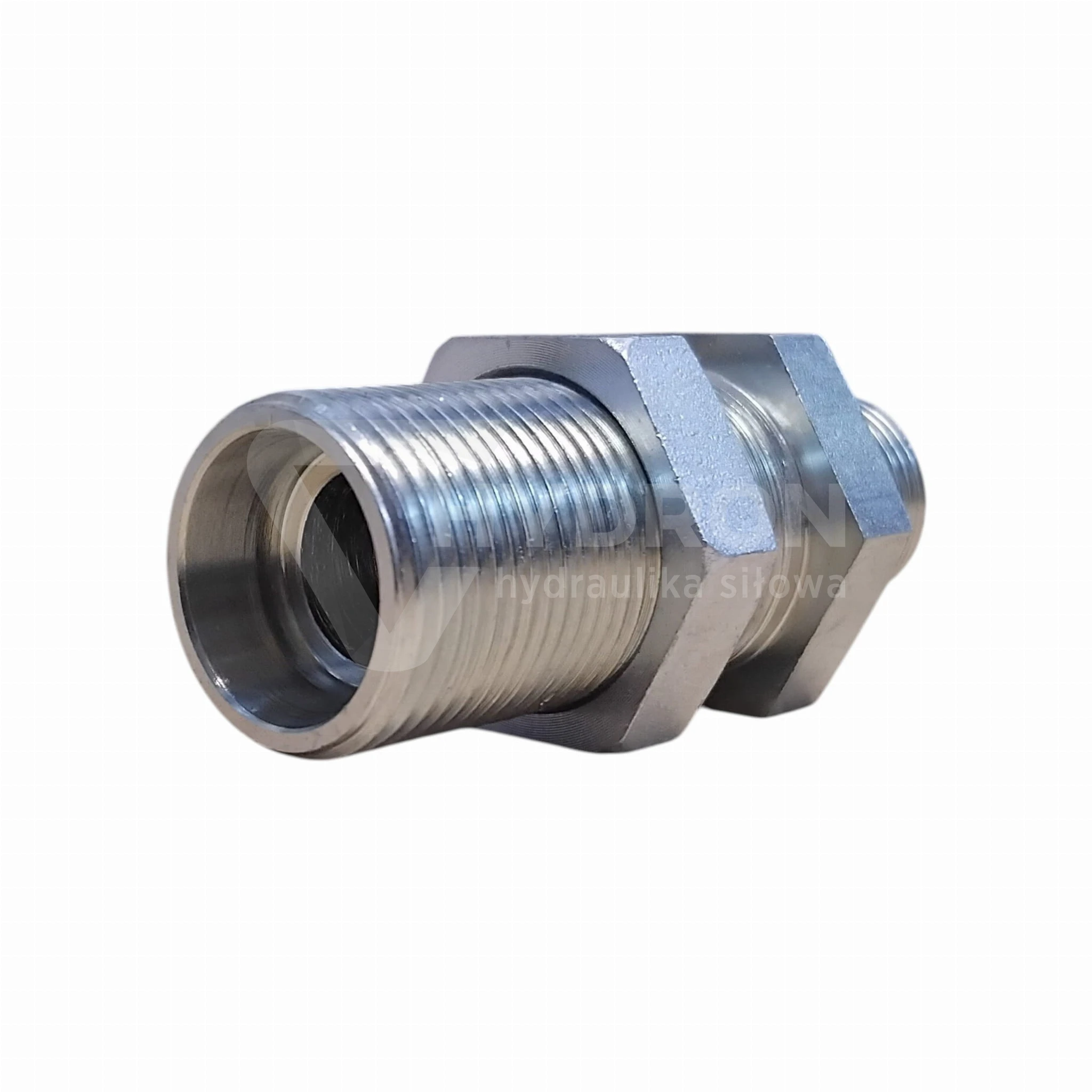

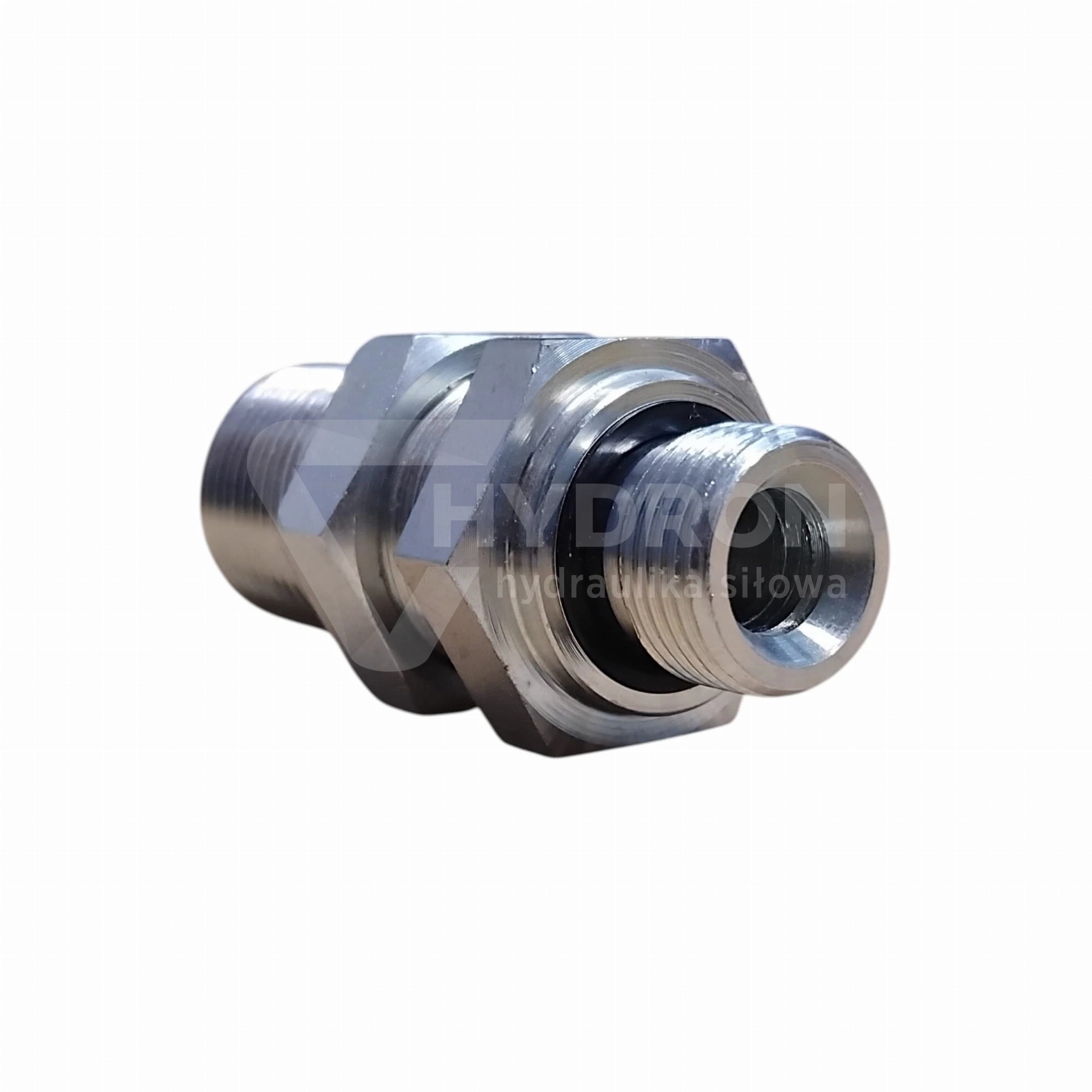

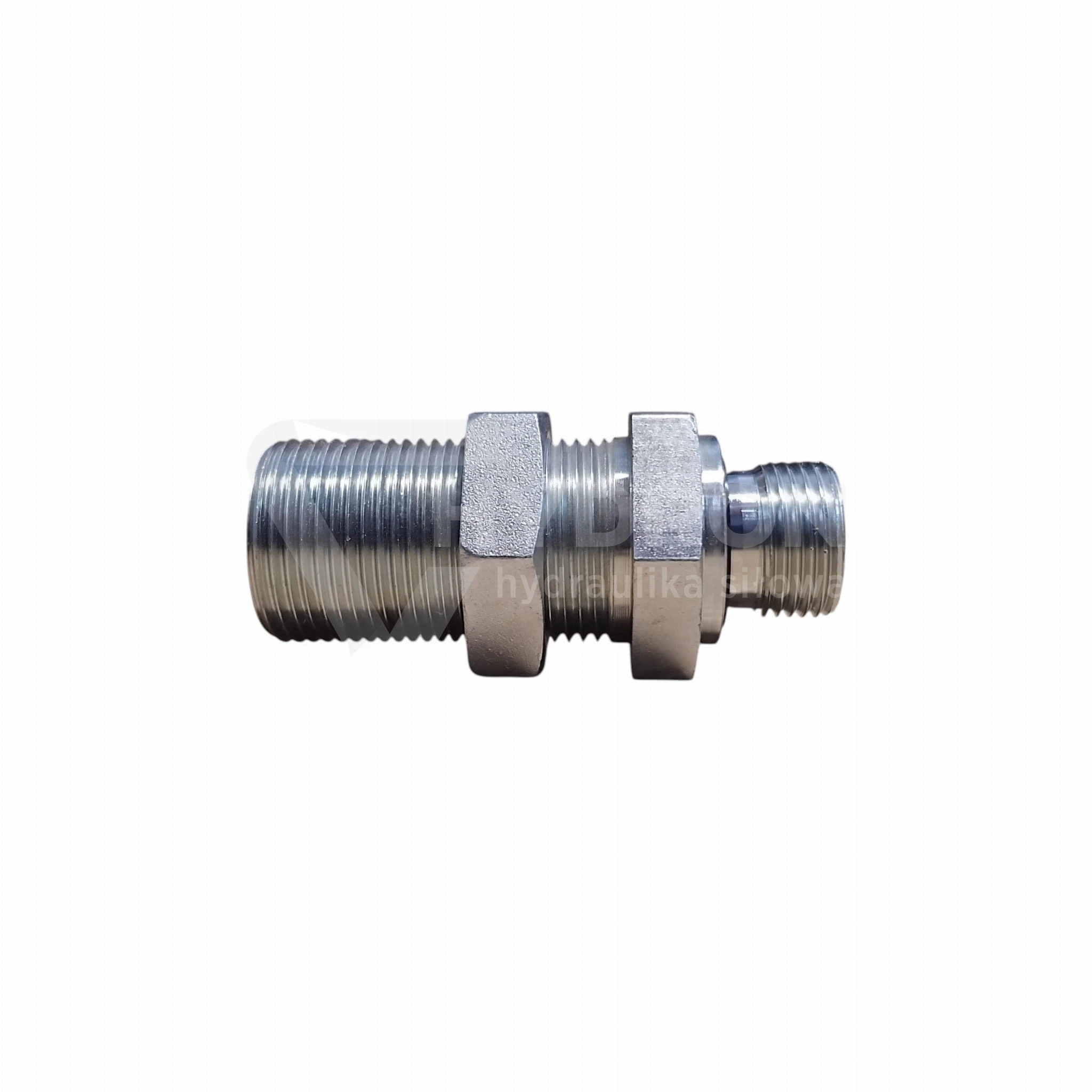

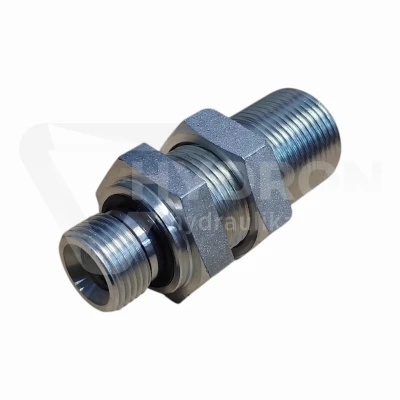

Złączka grodziowa 3/8"ED / M16x1,5 10L

Złączka grodziowa 3/8"ED / M16x1,5 10L jest elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania przejścia przez gródź, panel, płytę montażową albo element konstrukcyjny maszyny. Produkt łączy stronę calową 3/8" BSP w wykonaniu ED ze stroną metryczną M16x1,5 w serii 10L. Złączka pracuje przy ciśnieniu do 315 bar i temperaturze od -20°C do +120°C. Wykonanie ze stali automatowej zabezpieczonej ocynkiem w pasywacji białej pozwala stosować ją w standardowych instalacjach hydraulicznych maszyn rolniczych, budowlanych, przemysłowych, komunalnych i serwisowych.

• Produkt: złączka grodziowa 3/8"ED / M16x1,5 10L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 3/8" BSP
• Wymiar gwintu 1: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
• Gwint 2: M16x1,5
• Wymiar gwintu 2: 15,6-15,9 mm zewnętrznie / 14,2-14,6 mm wewnętrznie
• Seria metryczna: 10L
• Gwint większy: 3/8" BSP
• Gwint mniejszy: M16x1,5
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Materiał: stal automatowa
• Kod produktu: ZN-141-1 M16/3/8
• Kod kreskowy EAN: 200000003623

Złączka grodziowa 3/8"ED / M16x1,5 10L do przejścia przez panel

Złączka grodziowa 3/8"ED / M16x1,5 10L jest stosowana wtedy, gdy przewód hydrauliczny, rurę lub punkt przyłączeniowy trzeba przeprowadzić przez ściankę maszyny i jednocześnie ustabilizować miejsce połączenia. Taki montaż występuje przy panelach, grodziach, płytach montażowych, osłonach, ramach oraz punktach serwisowych, w których przewód nie powinien swobodnie pracować na samym gwincie. Złączka grodziowa porządkuje przejście przez przegrodę i ogranicza naprężenia w miejscu podłączenia. Podobne elementy można dobrać w kategorii złączki grodziowe calowo-metryczne BSP/M.

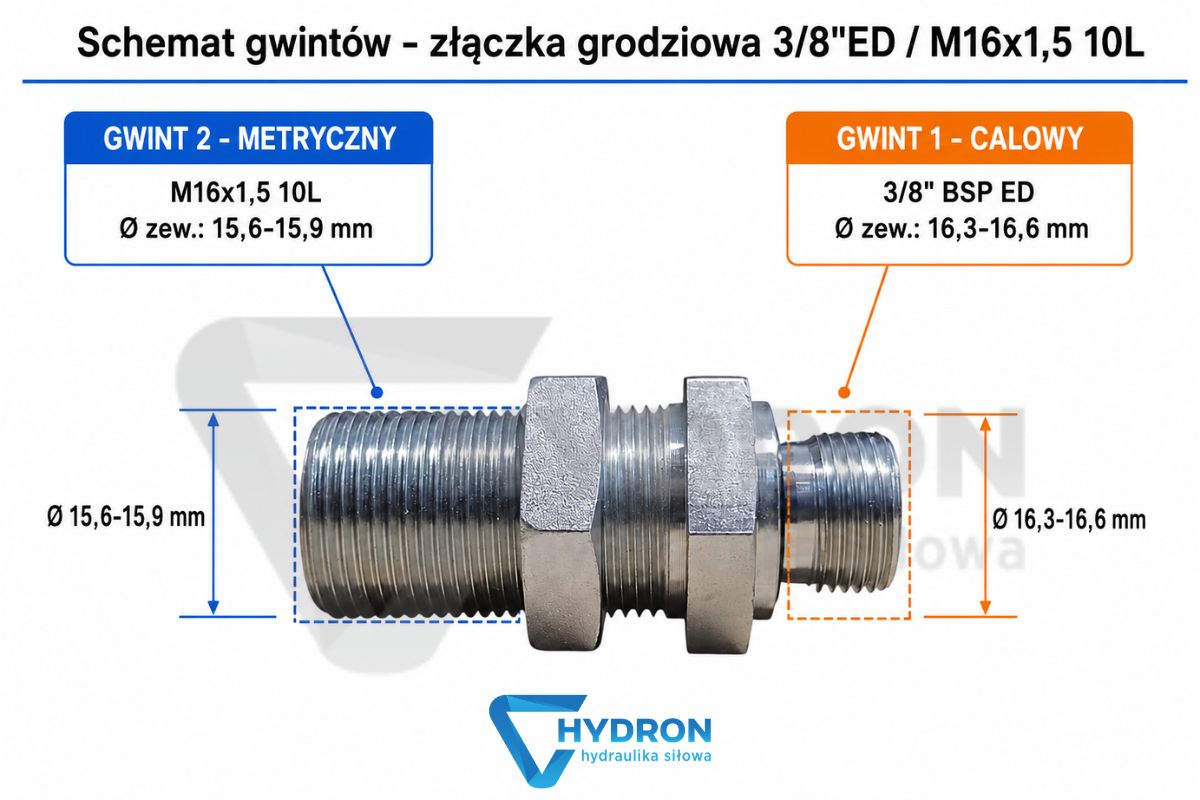

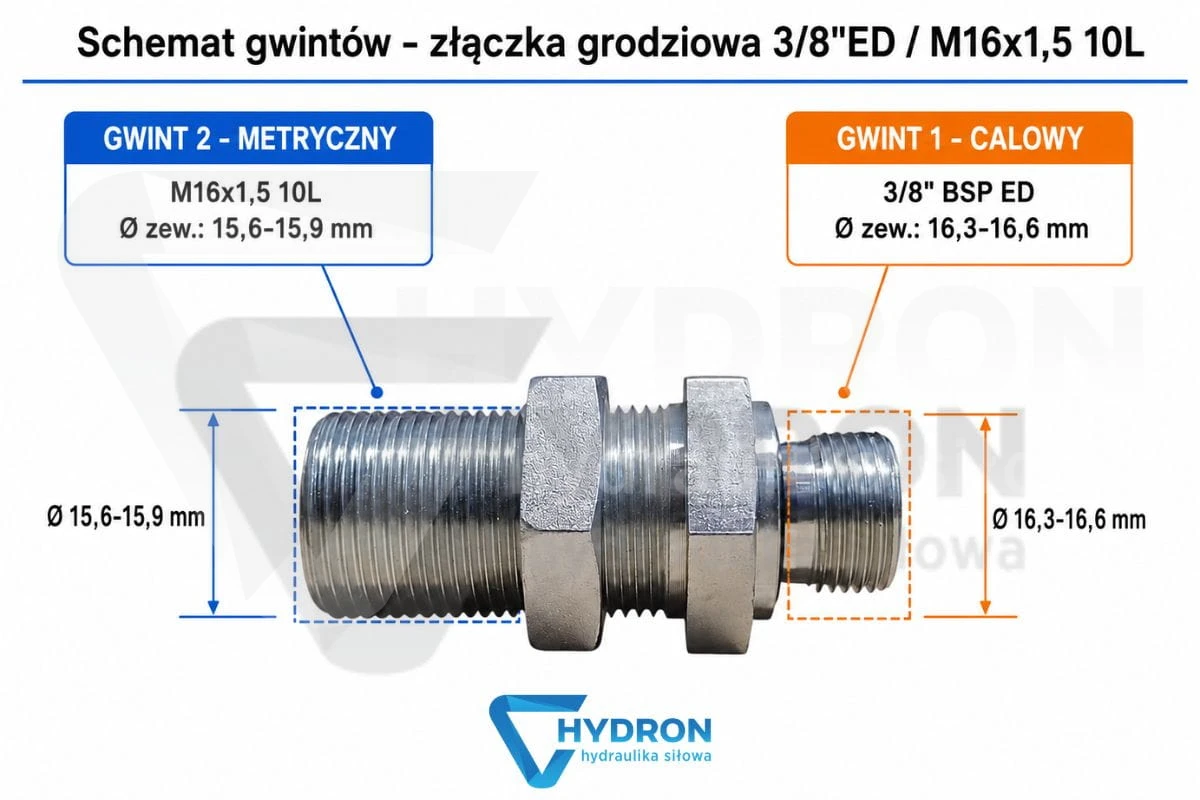

Gwint 3/8" BSP i M16x1,5 w jednej złączce grodziowej

W tym produkcie połączono dwa różne standardy gwintów. Strona 3/8" BSP jest gwintem calowym rurowym, natomiast strona M16x1,5 należy do systemu metrycznego w serii 10L. Przy doborze nie należy kierować się samym wyglądem elementu ani tylko średnicą zmierzoną suwmiarką. Gwint większy to 3/8" BSP, a gwint mniejszy to M16x1,5. Różnica wymiarowa nie jest duża, dlatego przy naprawie maszyny trzeba dokładnie sprawdzić stronę calową i metryczną, szczególnie gdy stary element jest zabrudzony, skorodowany albo nie ma czytelnych oznaczeń.

Kiedy stosować złączkę grodziową 3/8"ED / M16x1,5 10L

Ten wariant stosuje się w instalacjach, w których potrzebne jest przejście przez gródź i połączenie strony 3/8" BSP ze stroną metryczną M16x1,5 10L. Złączka może być użyta przy naprawie uszkodzonego przejścia w maszynie, wymianie nieszczelnego elementu, modernizacji instalacji albo wykonaniu nowego punktu przyłączeniowego. Jeżeli układ nie wymaga strony BSP i ma pracować wyłącznie w metryce, można porównać ten produkt z elementem złączka grodziowa M16x1,5 10L. Pozwala to uniknąć niepotrzebnych przejść gwintowych i przypadkowego łączenia różnych standardów.

Seria 10L i prawidłowy dobór strony metrycznej

Oznaczenie 10L informuje, że strona metryczna pracuje w lekkiej serii połączeń hydraulicznych. Nie wystarczy więc sprawdzić tylko gwintu M16x1,5. Trzeba potwierdzić również serię 10L oraz element współpracujący. W praktyce błąd często polega na tym, że użytkownik dobiera gwint po średnicy, ale pomija serię i sposób uszczelnienia. Przy instalacjach rurowych do strony metrycznej mogą być potrzebne elementy z tej samej rodziny wymiarowej, na przykład nakrętka złączna M16x1,5 na rurkę 10L albo pierścień zacinający na rurkę 10L, jeżeli taki system występuje w danej instalacji.

Czego nie mylić ze złączką grodziową BSP/M

Złączka grodziowa 3/8"ED / M16x1,5 10L nie jest zwykłą mufą, prostą redukcją ani uniwersalną przyłączką do każdego gniazda. Jej zadaniem jest przeprowadzenie połączenia przez przegrodę i stabilizacja punktu montażowego. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, siłownika, rozdzielacza albo zaworu, trzeba sprawdzić, czy korpus wymaga przyłączki z określonym typem uszczelnienia. W takim przypadku właściwszy może być produkt z grupy przyłączki proste hydrauliczne, a nie złączka grodziowa używana poza przeznaczeniem.

Błędy przy doborze gwintu 3/8" BSP i M16x1,5

Najczęstszy błąd polega na pomyleniu gwintu 3/8" BSP z innym gwintem calowym albo na dobraniu elementu wyłącznie po przybliżonej średnicy zewnętrznej. Drugi problem dotyczy strony metrycznej. Użytkownik sprawdza gwint M16x1,5, ale nie potwierdza serii 10L i elementu współpracującego. Trzeci błąd pojawia się przy samym montażu w grodzi. Jeżeli przewód po dokręceniu jest za krótki, skręcony albo stale napina złączkę, naprężenia będą przenosiły się na gwinty i powierzchnie uszczelniające. Wtedy nawet prawidłowo dobrany element może po czasie zacząć przeciekać.

Skutki nieprawidłowego montażu złączki grodziowej

Źle dobrana albo źle zamontowana złączka grodziowa może powodować wycieki oleju po stronie BSP lub metrycznej, spadek ciśnienia roboczego, uszkodzenie gwintu i konieczność ponownego demontażu przewodu. Nadmierne dokręcanie nie powinno być traktowane jako sposób naprawy błędnego doboru. Może uszkodzić gwint, zdeformować element współpracujący albo pogorszyć szczelność. Przy powtarzających się wyciekach warto sprawdzić nie tylko samą złączkę, ale też ciśnienie układu za pomocą manometrów hydraulicznych oraz stan przewodu po obu stronach przejścia grodziowego.

Montaż przez gródź, ramę lub płytę konstrukcyjną

Przy montażu złączki grodziowej trzeba przygotować otwór tak, aby element był osadzony stabilnie i nie pracował razem z przewodem. Ważny jest dostęp do nakrętki mocującej, miejsce na dokręcenie połączenia oraz prawidłowe ustawienie przewodu po obu stronach przegrody. Złączka nie powinna kompensować błędnej długości węża ani wymuszać nienaturalnego ustawienia przewodu. W maszynach roboczych warto zwrócić uwagę na krawędzie otworu, możliwe ocieranie przewodu i dostęp serwisowy. Jeżeli przewód przechodzi blisko konstrukcji, można zastosować osłony spiralne na węże hydrauliczne, które ograniczają ryzyko przetarcia.

Dobór przewodu hydraulicznego do złączki grodziowej 10L

Złączka grodziowa jest tylko jednym elementem kompletnego układu. Po obu stronach trzeba dobrać przewód, końcówkę, przyłączkę lub rurę zgodną z gwintem i sposobem uszczelnienia. Przy przewodach elastycznych należy sprawdzić średnicę DN, długość przewodu, typ końcówki oraz ustawienie końcówek kątowych. Jeżeli przewód ma być wykonany pod konkretną maszynę, można zamówić przewody hydrauliczne na wymiar. Dobrze dobrany przewód nie powinien ciągnąć złączki, skręcać się po montażu ani pracować na zbyt małym promieniu gięcia.

Zastosowanie w maszynach rolniczych, budowlanych i przemysłowych

Złączka grodziowa 3/8"ED / M16x1,5 10L może być stosowana w maszynach rolniczych, budowlanych, komunalnych, leśnych, przemysłowych i warsztatowych. Sprawdza się przy przeprowadzaniu przewodów przez panele sterujące, ramy, osłony, przegrody i płyty montażowe. W praktyce jest przydatna przy naprawie instalacji, gdy stary element jest uszkodzony mechanicznie, nieszczelny albo skorodowany. Przy projektowaniu nowego układu pomaga uporządkować trasę przewodu i oddzielić jedną stronę maszyny od drugiej w sposób przewidywalny i wygodny dla późniejszego serwisu.

Mocowanie przewodów przy przejściu grodziowym

Przejście grodziowe powinno być odciążone od pracy przewodu. Jeżeli przewód porusza się razem z maszyną, drgania mogą stopniowo luzować połączenie albo obciążać gwint. Przy dłuższych odcinkach instalacji warto stosować uchwyty i obejmy do rur oraz przewodów, które stabilizują linię i zmniejszają naprężenia na złączce grodziowej. W instalacjach rurowych znaczenie ma również prawidłowe prowadzenie rury po konstrukcji, bez wymuszania położenia na gwintach i bez punktowego obciążania przejścia.

Elementy powiązane z gwintem M16x1,5 10L

Przy naprawie lub budowie przejścia grodziowego często potrzebne są również inne elementy z tej samej grupy wymiarowej. W układach metrycznych można zastosować złączkę grodziową M16x1,5 10L, a przy innych średnicach tej samej rodziny produktów warto porównać złączkę grodziową M12x1,5 06L, złączkę grodziową M14x1,5 08L lub złączkę grodziową M22x1,5 15L. Dobór sąsiednich wariantów ułatwia identyfikację elementu, gdy stara złączka jest zdemontowana z maszyny i nie ma czytelnego oznaczenia.

Wsparcie techniczne Hydron przy doborze złączek grodziowych

Hydron dostarcza złączki grodziowe, przewody, końcówki, przyłączki, rury, osłony i elementy mocujące dla serwisów, firm utrzymania ruchu, warsztatów oraz użytkowników maszyn roboczych. Przy doborze złączki grodziowej 3/8"ED / M16x1,5 10L warto podać gwint calowy, gwint metryczny, średnicę przewodu lub rury, miejsce montażu, ciśnienie pracy oraz sposób przejścia przez gródź. Takie informacje pozwalają szybciej ocenić, czy właściwy będzie ten wariant, złączka grodziowa metryczna, przyłączka ED, wersja BSP/M czy inny element do połączeń panelowych.

Faq

Czy złączka grodziowa 3/8"ED / M16x1,5 10L służy do przejścia przez ściankę?

Tak. Produkt jest przeznaczony jako złączka grodziowa, czyli element do przeprowadzenia połączenia przez gródź, panel, płytę albo element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 3/8"ED / M16x1,5 10L?

Złączka ma gwint 3/8" BSP oraz gwint M16x1,5 w serii 10L.

Który gwint jest większy w tej złączce?

Gwint większy to 3/8" BSP, a gwint mniejszy to M16x1,5. Przed montażem trzeba sprawdzić oba standardy, ponieważ produkt łączy gwint calowy z metrycznym.

Jakie ciśnienie pracy ma ta złączka grodziowa?

Ciśnienie pracy wynosi 315 bar. Pozostałe elementy instalacji również muszą być dobrane do wymaganego ciśnienia roboczego.

Czy złączkę 3/8"ED / M16x1,5 10L można stosować jako zwykłą redukcję?

Nie należy traktować jej jako przypadkowej redukcji. Jest to złączka grodziowa, czyli element przeznaczony do montażu przez przegrodę. Jeżeli potrzebna jest zwykła redukcja lub przyłączka korpusowa, trzeba dobrać inny typ elementu.

Co sprawdzić przed zakupem tej złączki?

Przed zakupem należy sprawdzić gwint 3/8" BSP, gwint M16x1,5, serię 10L, ciśnienie pracy, sposób uszczelnienia oraz miejsce montażu w grodzi lub panelu maszyny.
