Przyłączka prosta ED UNF 1/2" / 9/16" ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: ZN-140 1/2/9/16
Kod kreskowy: 5905009148249
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1/2'' UNF
- Rozmiar gwintu 1 w milimetrach 12,4-12,7zew./11,3-11,6wew.
- Rozmiar gwintu 2 9/16" ORFS
- Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 630 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO06MU05
- Oznaczenie wg CAST 400609
Opis
Przyłączka prosta ED UNF 1/2" / 9/16" ORFS
Przyłączka prosta ED UNF 1/2" / 9/16" ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do urządzeń wyposażonych w odpowiednie gniazdo gwintowane. Posiada zewnętrzny gwint 1/2"-20 UNF od strony korpusu oraz zewnętrzny gwint 9/16"-18 ORFS od strony przewodu. Połączenie korpusowe wyposażono w uszczelnienie ED, natomiast strona przewodowa współpracuje z systemem uszczelnienia czołowego ORFS.
Zastosowanie przyłączki hydraulicznej UNF / ORFS
Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia przyłączenie przewodów do pomp, rozdzielaczy, bloków zaworowych i innych elementów układu. Sprawdza się podczas montażu, modernizacji oraz prac serwisowych.
Gwint UNF 1/2" z uszczelnieniem ED
Strona korpusowa posiada zewnętrzny gwint 1/2"-20 UNF oraz uszczelnienie ED. Przyłączka przeznaczona jest do montażu w odpowiednio przygotowanym gnieździe urządzenia. Przed instalacją należy sprawdzić zgodność gwintu, stan uszczelnienia oraz powierzchnię przylegania.
Gwint ORFS 9/16" i uszczelnienie czołowe
Od strony przewodu zastosowano gwint zewnętrzny 9/16"-18 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową i pierścień O-ring do uszczelniania połączenia. Wymaga zastosowania kompatybilnej końcówki hydraulicznej tego samego systemu.
Czym różni się połączenie ORFS od JIC?
Złącza ORFS wykorzystują uszczelnienie czołowe, natomiast JIC posiadają stożek 37°. Oba rozwiązania różnią się konstrukcją powierzchni uszczelniających i nie są zamienne. Przy doborze należy uwzględnić nie tylko gwint, ale także system połączenia.
Materiał i warunki pracy
Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji. Powłoka ogranicza ryzyko korozji powierzchniowej. Przyłączka jest przeznaczona do instalacji hydraulicznych, w których wymagane jest połączenie gwintów UNF i ORFS. Dopuszczalne parametry całego układu zależą również od zastosowanych przewodów i uszczelnień.
Parametry techniczne i oznaczenie Vitillo
- Rodzaj: przyłączka prosta ED UNF / ORFS.
- Gwint korpusowy: 1/2"-20 UNF, zewnętrzny.
- Gwint przewodowy: 9/16"-18 ORFS, zewnętrzny.
- Uszczelnienie strony korpusowej: ED.
- Uszczelnienie strony przewodowej: ORFS, czołowe z O-ringiem.
- Ciśnienie nominalne: 630 bar.
- Temperatura pracy: od -20°C do +120°C.
- Materiał: stal automatowa.
- Zabezpieczenie powierzchni: ocynk w białej pasywacji.
- System połączenia ORFS: SAE J1453.
- Oznaczenie wg Vitillo: AMO06MU05.
- Oznaczenie wg CAST: 400609.
Najczęściej zadawane pytania (FAQ)
Czy przyłączka ORFS pasuje do końcówki JIC?
Nie. System ORFS wykorzystuje płaską powierzchnię uszczelniającą z O-ringiem, natomiast JIC posiada stożek 37°. Należy stosować kompatybilne końcówki ORFS.
Jakie gwinty posiada przyłączka?
Od strony korpusu zastosowano gwint 1/2"-20 UNF, a od strony przewodu 9/16"-18 ORFS. Oba gwinty są zewnętrzne.
Jakie jest oznaczenie przyłączki według Vitillo?
Oznaczenie katalogowe Vitillo to AMO06MU05. Przyłączka występuje również pod oznaczeniem CAST 400609.
Przyłączki hydrauliczne HYDRON
Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. Jeśli potrzebujesz większego gwintu korpusowego, sprawdź również przyłączkę ED UNF 3/4" / 9/16" ORFS. HYDRON zapewnia wsparcie techniczne podczas doboru odpowiednich przyłączy hydraulicznych.

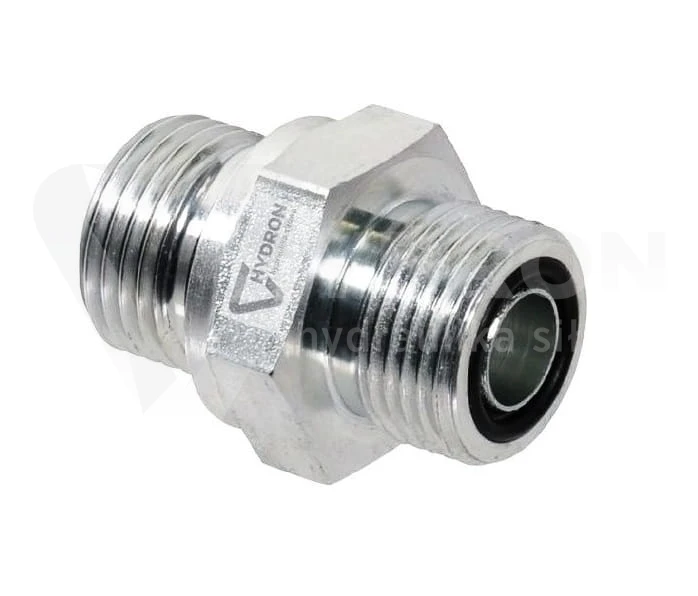

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
