Przyłączka prosta ED UNF 7/8" / 13/16" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,56 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 7/8'' UNF
  • Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
  • Rozmiar gwintu 2 13/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 20,3-20,6zew./18,9-19,2wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO11MU10
  • Oznaczenie wg CAST 400618

Opis

Przyłączka prosta ED UNF 7/8" / 13/16" ORFS

Przyłączka prosta ED UNF 7/8" / 13/16" ORFS to element złączny hydrauliki siłowej przeznaczony do łączenia przewodów hydraulicznych z urządzeniami wyposażonymi w odpowiednie gniazdo gwintowane. Posiada zewnętrzny gwint UNF 7/8" od strony korpusu oraz zewnętrzny gwint ORFS 13/16" od strony przewodu. Połączenie umożliwia wykonanie rozłącznego przyłącza w instalacjach hydraulicznych.

Zastosowanie przyłączki UNF / ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, leśnych, budowlanych i urządzeń przemysłowych. Może służyć do podłączania przewodów do pomp, rozdzielaczy, bloków zaworowych i innych elementów układu hydraulicznego. Sprawdza się podczas montażu oraz prac serwisowych.

Gwint UNF 7/8" od strony korpusu

Strona korpusowa posiada zewnętrzny gwint 7/8"-14 UNF. Przyłączka w wykonaniu ED jest przeznaczona do współpracy z odpowiednio przygotowanym gniazdem. Podczas montażu należy sprawdzić zgodność gwintu, stan elementu uszczelniającego oraz powierzchnię przylegania.

Gwint ORFS 13/16" z uszczelnieniem czołowym

Strona przewodowa wyposażona jest w gwint 13/16"-16 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową i pierścień O-ring, zapewniające szczelność prawidłowo skręconego połączenia. Wymaga zastosowania kompatybilnej końcówki przewodu ORFS.

Różnice pomiędzy ORFS i JIC

Połączenie ORFS nie jest zamienne z JIC. System ORFS wykorzystuje uszczelnienie czołowe, natomiast JIC uszczelnia połączenie na stożku 37°. Dobierając przyłączkę, należy uwzględnić nie tylko rozmiar gwintu, ale również konstrukcję powierzchni uszczelniającej.

Materiał i wykonanie

Przyłączka wykonana jest ze stali ocynkowanej. Powłoka ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja pozwala na połączenie elementów w jednej osi. Dopuszczalne parametry eksploatacyjne należy dostosować do kompletnego układu hydraulicznego.

Parametry techniczne i oznaczenie Vitillo

  • Rodzaj: przyłączka prosta ED UNF / ORFS.
  • Gwint od strony korpusu: 7/8"-14 UNF, zewnętrzny.
  • Gwint od strony przewodu: 13/16"-16 ORFS, zewnętrzny.
  • Uszczelnienie strony korpusowej: ED.
  • Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
  • Materiał: stal ocynkowana.
  • Oznaczenie wg Vitillo: AMO11MU10.
  • Oznaczenie wg CAST: 400618.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS pasuje do końcówki JIC?

Nie. ORFS wykorzystuje uszczelnienie czołowe, a JIC stożek 37°. Należy stosować końcówkę zgodną z systemem ORFS.

Jakie gwinty posiada przyłączka?

Od strony korpusu zastosowano gwint zewnętrzny 7/8"-14 UNF, natomiast od strony przewodu gwint zewnętrzny 13/16"-16 ORFS.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AMO11MU10. Przyłączka występuje również pod oznaczeniem CAST 400618.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. HYDRON zapewnia wsparcie techniczne przy doborze połączeń UNF, ORFS oraz innych elementów złącznych hydrauliki siłowej.

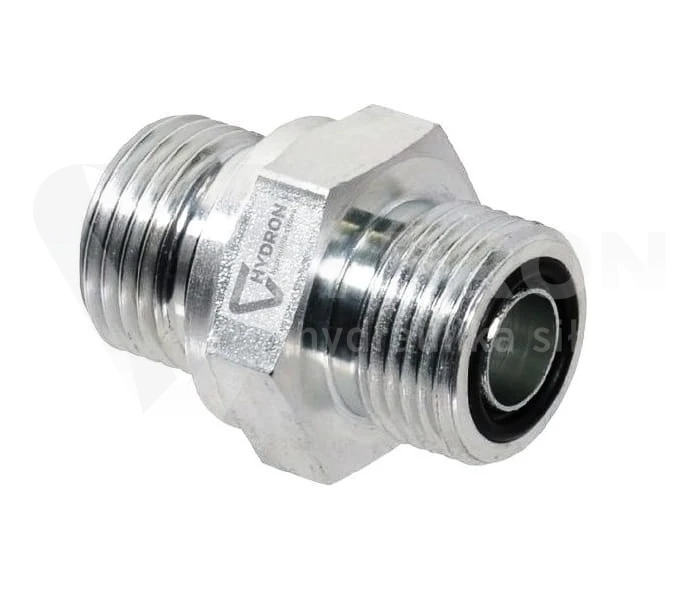

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
