Przyłączka prosta ED UNF 3/4" / 11/16" ORFS

Przejdź do sekcji Opinie

11,81 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4'' UNF
Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
Rozmiar gwintu 2 11/16" ORFS
Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMO09MU08
Oznaczenie wg CAST 400614

Opis

Przyłączka prosta ED UNF 3/4" / 11/16" ORFS

Przyłączka prosta ED UNF 3/4" / 11/16" ORFS to stalowy element złączny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Posiada zewnętrzny gwint 3/4"-16 UNF od strony korpusu oraz zewnętrzny gwint 11/16"-16 ORFS od strony przewodu. Uszczelnienie ED oraz czołowe połączenie ORFS umożliwiają prawidłowe połączenie kompatybilnych elementów instalacji hydraulicznej.

Zastosowanie przyłączki UNF / ORFS

Przyłączka stosowana jest w hydraulice maszyn rolniczych, budowlanych, leśnych oraz urządzeń przemysłowych. Umożliwia podłączanie przewodów hydraulicznych do pomp, rozdzielaczy, siłowników i bloków zaworowych wyposażonych w odpowiednie gniazda gwintowane. Znajduje zastosowanie podczas montażu nowych instalacji, modernizacji oraz prac serwisowych.

Gwint UNF 3/4" z uszczelnieniem ED

Strona korpusowa wyposażona jest w zewnętrzny gwint 3/4"-16 UNF oraz uszczelnienie ED. Przyłącze współpracuje z odpowiednio przygotowanym gniazdem urządzenia. Szczelność uzyskiwana jest na powierzchni uszczelniającej, dlatego podczas montażu należy zwrócić uwagę na stan uszczelki i powierzchni przylegania.

Gwint ORFS 11/16" i uszczelnienie czołowe

Druga strona posiada zewnętrzny gwint 11/16"-16 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową oraz pierścień O-ring. Rozwiązanie umożliwia wykonanie szczelnego połączenia z odpowiednią końcówką przewodu hydraulicznego. Przy montażu należy stosować elementy zgodne z systemem ORFS.

Czym różni się połączenie ORFS od JIC?

W systemie ORFS uszczelnienie realizowane jest na płaskiej powierzchni czołowej. Złącza JIC wykorzystują natomiast stożek 37°. Obydwa systemy wymagają właściwie dobranych końcówek i nie mogą być stosowane zamiennie wyłącznie na podstawie podobieństwa gwintów.

Materiał i warunki pracy

Korpus przyłączki wykonano ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji. Ciśnienie nominalne wynosi 630 bar, a zakres temperatur pracy od -20°C do +120°C. Dopuszczalne warunki eksploatacji kompletnego połączenia należy dostosować do zastosowanych uszczelnień i pozostałych elementów instalacji.

Parametry techniczne i oznaczenie Vitillo

Rodzaj: przyłączka prosta ED UNF / ORFS.
Gwint korpusowy: 3/4"-16 UNF, zewnętrzny.
Gwint przewodowy: 11/16"-16 ORFS, zewnętrzny.
Uszczelnienie strony korpusowej: ED.
Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
Ciśnienie nominalne: 630 bar.
Temperatura pracy: od -20°C do +120°C.
Materiał: stal automatowa.
Zabezpieczenie powierzchni: ocynk w białej pasywacji.
System przyłącza ORFS: SAE J1453.
Oznaczenie wg Vitillo: AMO09MU08.
Oznaczenie wg CAST: 400614.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS pasuje do końcówki JIC?

Nie. ORFS wykorzystuje uszczelnienie czołowe z O-ringiem, natomiast JIC posiada stożek 37°. Należy stosować końcówki zgodne z systemem ORFS.

Jakie gwinty posiada przyłączka?

Od strony korpusu zastosowano gwint 3/4"-16 UNF, natomiast od strony przewodu gwint 11/16"-16 ORFS. Oba gwinty są zewnętrzne.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AMO09MU08. Produkt można również identyfikować według oznaczenia CAST 400614.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty dostępne są w kategorii przyłączki proste hydrauliczne. Jeśli potrzebujesz większego gwintu korpusowego, sprawdź także przyłączkę ED UNF 7/8" / 11/16" ORFS. HYDRON zapewnia wsparcie techniczne przy doborze odpowiednich przyłączy hydraulicznych.

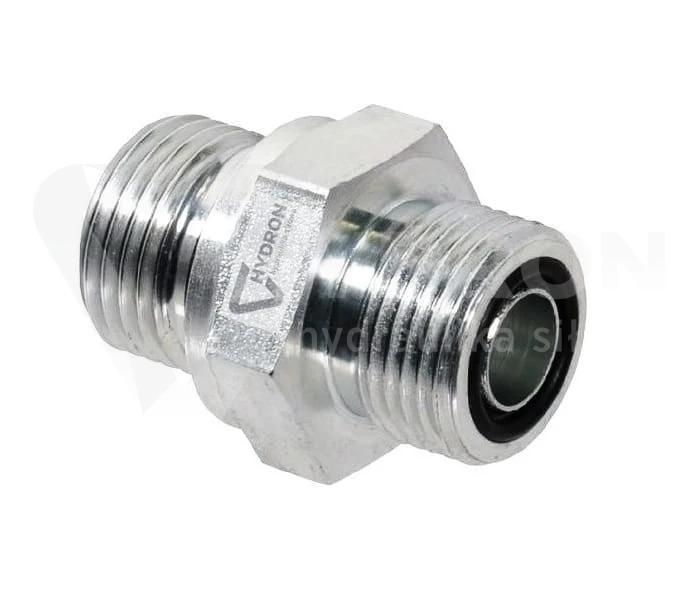

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
