Przyłączka prosta ED UNF 1.5/16" / 1.3/16" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 60,18 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1.5/16'' UNF
  • Rozmiar gwintu 1 w milimetrach 33,0-33,3zew./30,8-31,2wew.
  • Rozmiar gwintu 2 1.3/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO14MU16
  • Oznaczenie wg CAST 400625

Opis

Przyłączka prosta ED UNF 1 5/16" / 1 3/16" ORFS

Przyłączka prosta ED UNF 1 5/16" / 1 3/16" ORFS to element hydrauliki siłowej przeznaczony do łączenia urządzeń z przewodami wyposażonymi w końcówki ORFS. Posiada dwa gwinty zewnętrzne: 1 5/16" UNF/UN od strony korpusu oraz 1 3/16" ORFS od strony przewodu. Konstrukcja umożliwia wykonanie szczelnego i rozłącznego połączenia w instalacjach hydraulicznych wysokiego ciśnienia.

Zastosowanie przyłączki hydraulicznej UNF/ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Służy do podłączania przewodów hydraulicznych do pomp, rozdzielaczy, siłowników i bloków zaworowych. Może być wykorzystywana podczas budowy, modernizacji oraz serwisowania układów hydraulicznych.

Gwint UNF 1 5/16" od strony korpusu

Strona przyłączeniowa wyposażona jest w zewnętrzny gwint calowy 1 5/16" UNF/UN z uszczelnieniem ED. Jest przeznaczona do montażu w odpowiednio przygotowanym gnieździe urządzenia. Przed montażem należy sprawdzić zgodność gwintu oraz powierzchni uszczelniającej.

Gwint ORFS 1 3/16" i uszczelnienie czołowe

Strona przewodowa posiada gwint zewnętrzny 1 3/16" ORFS. W systemie ORFS uszczelnienie realizowane jest na płaskiej powierzchni czołowej z zastosowaniem pierścienia elastomerowego. Rozwiązanie to różni się od połączeń JIC ze stożkiem 37° oraz przyłączy metrycznych ze stożkiem 24°. Należy stosować kompatybilne końcówki ORFS.

Materiał i warunki pracy

Przyłączkę wykonano ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji. Ciśnienie pracy wynosi 420 bar, a zakres temperatur od -20°C do +120°C. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny. Parametry kompletnego połączenia zależą również od końcówki przewodu i zastosowanych uszczelnień.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED UNF/ORFS.
  • Gwint korpusowy: 1 5/16" UNF/UN, zewnętrzny.
  • Gwint przewodowy: 1 3/16" ORFS, zewnętrzny.
  • Uszczelnienie strony korpusowej: ED.
  • Typ połączenia przewodowego: ORFS, uszczelnienie czołowe.
  • Ciśnienie pracy: 420 bar.
  • Temperatura pracy: od -20°C do +120°C.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk w białej pasywacji.
  • Medium robocze: olej hydrauliczny.
  • Standard połączenia ORFS: SAE J1453.
  • Oznaczenie wg CAST: 400625.
  • Oznaczenie wg Vitillo: AMO14MU16.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS jest kompatybilna ze złączem JIC?

Nie. ORFS wykorzystuje płaską powierzchnię uszczelniającą, natomiast JIC posiada stożek 37°. Oba systemy wymagają odpowiednich końcówek.

Jakie ciśnienie pracy posiada przyłączka?

Ciśnienie pracy wynosi 420 bar. Dopuszczalne ciśnienie całej instalacji zależy od parametrów wszystkich zastosowanych elementów.

Jak rozpoznać odpowiednik przyłączki?

Do identyfikacji służą oznaczenia CAST 400625 oraz Vitillo AMO14MU16. Należy również sprawdzić oba gwinty i sposób uszczelnienia.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty dostępne są w kategorii przyłączki proste hydrauliczne. HYDRON zapewnia wsparcie techniczne przy doborze przyłączy UNF, ORFS, JIC oraz pozostałych elementów złącznych hydrauliki siłowej.

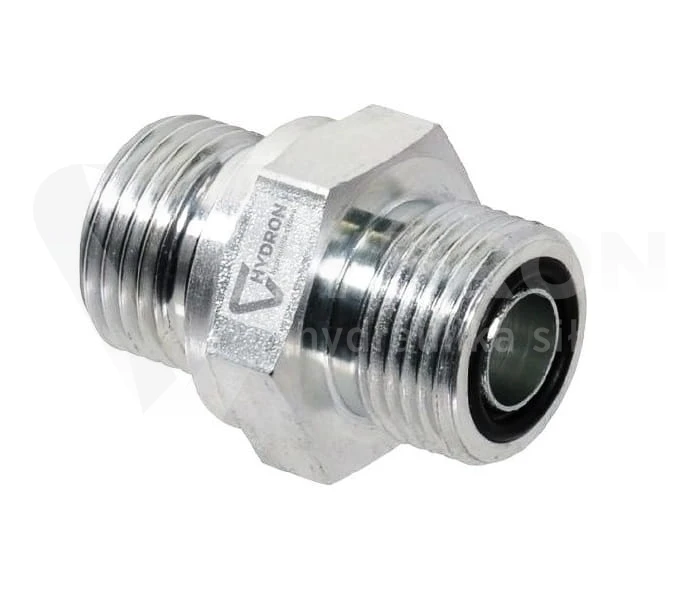

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
