Przyłączka prosta ED UNF 7/8" / 11/16" ORFS

Przejdź do sekcji Opinie

15,56 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 7/8'' UNF
Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
Rozmiar gwintu 2 11/16" ORFS
Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMO09MU10
Oznaczenie wg CAST 400615

Opis

Przyłączka prosta ED UNF 7/8" / 11/16" ORFS

Przyłączka prosta ED UNF 7/8" / 11/16" ORFS to element złączny hydrauliki siłowej umożliwiający podłączenie przewodu hydraulicznego do urządzenia wyposażonego w odpowiednie gniazdo gwintowane. Posiada dwa gwinty zewnętrzne: UNF 7/8" od strony korpusu oraz ORFS 11/16" od strony przewodu. Połączenie korpusowe wyposażono w uszczelnienie ED, natomiast strona przewodowa wykorzystuje system ORFS z uszczelnieniem czołowym.

Zastosowanie przyłączki hydraulicznej UNF / ORFS

Przyłączka przeznaczona jest do wykonywania rozłącznych połączeń w instalacjach hydraulicznych. Może być stosowana w maszynach rolniczych, budowlanych, leśnych oraz urządzeniach przemysłowych. Umożliwia podłączenie odpowiedniej końcówki przewodu do pompy, rozdzielacza lub bloku hydraulicznego.

Gwint UNF 7/8" z uszczelnieniem ED

Strona korpusowa posiada gwint zewnętrzny 7/8"-14 UNF oraz uszczelnienie ED. Przyłączka jest przeznaczona do montażu w gnieździe o zgodnym gwincie i odpowiednio przygotowanej powierzchni uszczelniającej. Przed montażem należy sprawdzić stan uszczelnienia i powierzchni przylegania.

Gwint ORFS 11/16" z uszczelnieniem czołowym

Od strony przewodu zastosowano gwint zewnętrzny 11/16"-16 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową oraz pierścień O-ring do uszczelniania połączenia. Wymaga zastosowania kompatybilnej końcówki przewodowej tego samego systemu.

Różnice między przyłączami ORFS i JIC

Przyłącza ORFS i JIC różnią się sposobem uszczelnienia. ORFS wykorzystuje płaską powierzchnię czołową z O-ringiem, natomiast JIC posiada stożek 37°. Nie należy stosować tych połączeń zamiennie, nawet gdy średnice gwintów są zbliżone.

Budowa i dobór przyłączki

Prosta konstrukcja pozwala na połączenie elementów w jednej osi. Podczas doboru należy sprawdzić oba gwinty, rodzaj uszczelnienia oraz wymagane parametry pracy układu hydraulicznego. Szczególne znaczenie ma zgodność przyłącza korpusowego i końcówki ORFS.

Parametry techniczne i oznaczenie Vitillo

Rodzaj: przyłączka prosta ED UNF / ORFS.
Gwint od strony korpusu: 7/8"-14 UNF, zewnętrzny.
Gwint od strony przewodu: 11/16"-16 ORFS, zewnętrzny.
Uszczelnienie strony korpusowej: ED.
Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
Ciśnienie nominalne wg Vitillo: 420 bar.
Oznaczenie wg Vitillo: AMO09MU10.
Oznaczenie wg CAST: 400615.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS pasuje do końcówki JIC?

Nie. System ORFS posiada uszczelnienie czołowe, natomiast JIC wykorzystuje stożek 37°. Należy stosować odpowiednią końcówkę ORFS.

Jakie gwinty posiada przyłączka?

Od strony korpusu zastosowano gwint 7/8"-14 UNF, a od strony przewodu 11/16"-16 ORFS. Oba przyłącza posiadają gwinty zewnętrzne.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AMO09MU10. Produkt występuje również pod oznaczeniem CAST 400615.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty dostępne są w kategorii przyłączki proste hydrauliczne. HYDRON zapewnia wsparcie techniczne przy doborze przyłączy UNF, ORFS oraz elementów złącznych hydrauliki siłowej.

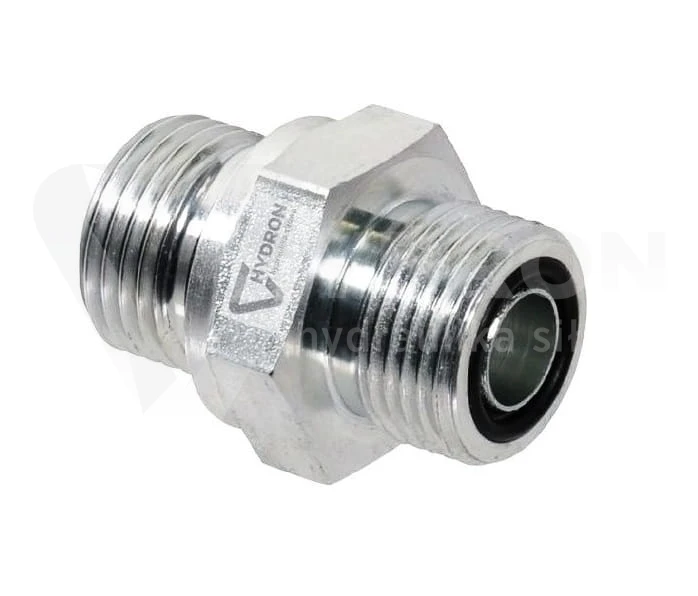

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
