Przyłączka prosta ED UNF 1.5/16" / 1.7/16" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 43,86 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1.5/16'' UNF
  • Rozmiar gwintu 1 w milimetrach 33,0-33,3zew./30,8-31,2wew.
  • Rozmiar gwintu 2 1.7/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 36,2-36,5zew./34,0-34,4wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 280 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO15MU16
  • Oznaczenie wg CAST 400606

Opis

Przyłączka prosta ED UNF 1 5/16" / 1 7/16" ORFS

Przyłączka prosta ED UNF 1 5/16" / 1 7/16" ORFS to element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń hydraulicznych z przewodami wyposażonymi w końcówki ORFS. Posiada zewnętrzny gwint UNF 1 5/16" od strony korpusu oraz zewnętrzny gwint ORFS 1 7/16" od strony przewodu. Uszczelnienie po stronie korpusowej oraz system ORFS umożliwiają wykonanie rozłącznego połączenia hydraulicznego.

Zastosowanie przyłączki hydraulicznej UNF / ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, budowlanych, leśnych oraz urządzeń przemysłowych. Umożliwia podłączanie przewodów do pomp, siłowników, rozdzielaczy i bloków hydraulicznych wyposażonych w odpowiednie gniazda gwintowane. Może być wykorzystywana podczas montażu, modernizacji i serwisowania instalacji.

Gwint UNF 1 5/16" z uszczelnieniem

Strona korpusowa posiada zewnętrzny gwint 1 5/16"-12 UNF/UN z uszczelnieniem elastomerowym. Przyłącze współpracuje z odpowiednio przygotowanym gniazdem urządzenia. Szczelność zależy od prawidłowego dopasowania gwintu, uszczelnienia oraz powierzchni przylegania.

Gwint ORFS 1 7/16" i uszczelnienie czołowe

Od strony przewodu zastosowano gwint zewnętrzny 1 7/16"-12 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową oraz pierścień O-ring, zapewniające uszczelnienie prawidłowo skręconego połączenia. Przyłączka wymaga zastosowania odpowiedniej końcówki przewodowej ORFS.

Różnice pomiędzy połączeniami ORFS i JIC

Połączenia ORFS i JIC różnią się sposobem uszczelnienia. ORFS wykorzystuje uszczelnienie czołowe z pierścieniem elastomerowym, natomiast JIC posiada stożek 37°. Systemów tych nie należy stosować zamiennie. Przy doborze trzeba uwzględnić rodzaj gwintu oraz konstrukcję powierzchni uszczelniających.

Materiał i wykonanie

Korpus wykonano ze stali automatowej pokrytej ocynkiem w białej pasywacji. Powłoka ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja umożliwia połączenie elementów w jednej osi. Przyłączka przeznaczona jest do instalacji hydraulicznych z kompatybilnymi połączeniami UNF i ORFS.

Parametry techniczne i oznaczenie Vitillo

  • Rodzaj: przyłączka prosta ED UNF / ORFS.
  • Gwint od strony korpusu: 1 5/16"-12 UNF/UN, zewnętrzny.
  • Gwint od strony przewodu: 1 7/16"-12 ORFS, zewnętrzny.
  • Uszczelnienie strony korpusowej: elastomerowe.
  • Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk w białej pasywacji.
  • System połączenia ORFS: SAE J1453.
  • Oznaczenie wg Vitillo: AMO15MU16.
  • Oznaczenie wg CAST: 400606.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS pasuje do końcówki JIC?

Nie. ORFS wykorzystuje uszczelnienie czołowe z O-ringiem, natomiast JIC posiada stożek 37°. Należy stosować końcówki zgodne z systemem ORFS.

Jakie gwinty posiada przyłączka?

Od strony korpusu zastosowano gwint 1 5/16"-12 UNF/UN, natomiast od strony przewodu gwint 1 7/16"-12 ORFS. Oba gwinty są zewnętrzne.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AMO15MU16. Produkt można również identyfikować według oznaczenia CAST 400606.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. Sprawdź również przyłączkę ED UNF 1 5/16" / 1 3/16" ORFS z mniejszym gwintem przewodowym. HYDRON zapewnia wsparcie techniczne przy doborze odpowiednich przyłączy.

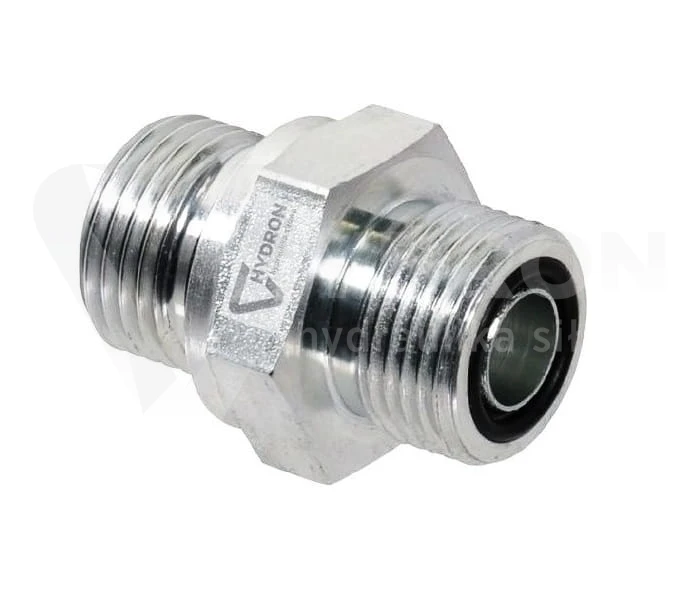

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
