Przyłączka prosta ED UNF 7/8" / 1 3/16" ORFS

Przejdź do sekcji Opinie

36,89 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 7/8'' UNF
Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
Rozmiar gwintu 2 1.3/16 ORFS
Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 420 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMO14MU10
Oznaczenie wg CAST 400624

Opis

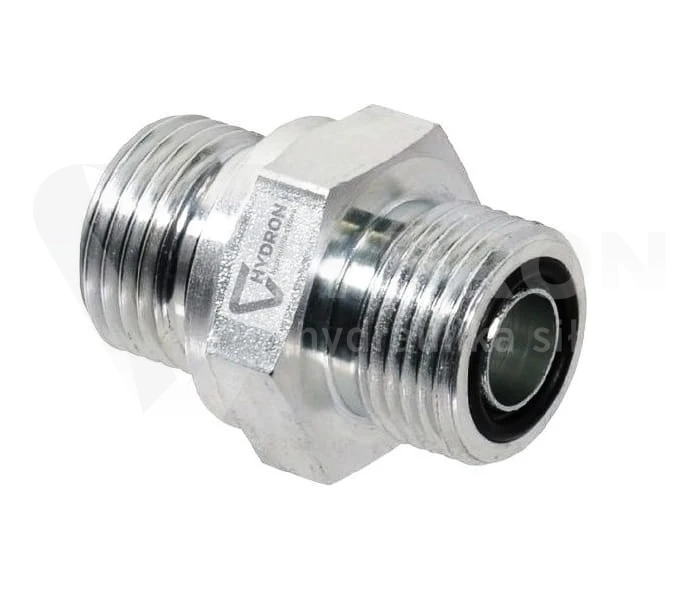

Przyłączka prosta ED UNF 7/8" / 1 3/16" ORFS

Przyłączka prosta ED UNF 7/8" / 1 3/16" ORFS to element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń hydraulicznych z przewodami wyposażonymi w końcówki ORFS. Posiada dwa gwinty zewnętrzne: UNF 7/8" od strony korpusu oraz ORFS 1 3/16" od strony przewodu. Uszczelnienie ED po stronie przyłączeniowej oraz system uszczelnienia czołowego ORFS umożliwiają wykonanie rozłącznego połączenia hydraulicznego.

Zastosowanie przyłączki UNF / ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, budowlanych, leśnych i urządzeń przemysłowych. Służy do podłączania przewodów do pomp, rozdzielaczy, bloków hydraulicznych oraz innych elementów instalacji posiadających odpowiednie gniazdo gwintowane.

Gwint UNF 7/8" z uszczelnieniem ED

Strona korpusowa posiada zewnętrzny gwint UNF 7/8" oraz uszczelnienie ED. Przyłącze jest przeznaczone do montażu w gnieździe o zgodnym gwincie i powierzchni uszczelniającej. Przed instalacją należy sprawdzić stan uszczelki oraz zgodność elementów połączenia.

Gwint ORFS 1 3/16" i uszczelnienie czołowe

Strona przewodowa wyposażona jest w gwint zewnętrzny ORFS 1 3/16". System ORFS wykorzystuje płaską powierzchnię czołową i pierścień elastomerowy do uszczelniania połączenia. Wymaga zastosowania kompatybilnej końcówki przewodu. Nie jest zamienny ze złączami JIC o uszczelnieniu stożkowym 37°.

Budowa i dobór przyłączki

Prosta konstrukcja umożliwia montaż przyłączki bez zmiany kierunku prowadzenia połączenia w samym korpusie złączki. Podczas doboru należy uwzględnić rozmiary obu gwintów, ich skok oraz rodzaj powierzchni uszczelniających. Prawidłowe dopasowanie końcówki ORFS ma znaczenie dla szczelności układu.

Parametry techniczne i oznaczenia katalogowe

Rodzaj: przyłączka prosta ED UNF / ORFS.
Gwint od strony korpusu: UNF 7/8", zewnętrzny.
Gwint od strony przewodu: ORFS 1 3/16", zewnętrzny.
Uszczelnienie od strony korpusu: ED.
Typ połączenia przewodowego: ORFS, uszczelnienie czołowe.
Ciśnienie nominalne: 420 bar.
Oznaczenie wg CAST: 400624.
Oznaczenie wg Vitillo: AMO14MU10.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS pasuje do końcówki JIC?

Nie. ORFS wykorzystuje uszczelnienie czołowe, natomiast JIC uszczelnienie stożkowe 37°. Połączenia tych systemów nie należy wykonywać zamiennie.

Jakie gwinty posiada przyłączka?

Od strony urządzenia zastosowano gwint UNF 7/8", a od strony przewodu gwint ORFS 1 3/16". Oba gwinty są zewnętrzne.

Jakie oznaczenia umożliwiają identyfikację przyłączki?

Produkt można identyfikować według oznaczeń CAST 400624 oraz Vitillo AMO14MU10. Przy doborze należy uwzględnić również sposób uszczelnienia.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. HYDRON zapewnia wsparcie techniczne przy doborze gwintów UNF, złączy ORFS i pozostałych komponentów hydrauliki siłowej.

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
