Przyłączka prosta ED UNF 3/4" / 9/16" ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: ZN-140 3/4/9/16
Kod kreskowy: 5905009148270
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 3/4'' UNF
- Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
- Rozmiar gwintu 2 9/16" ORFS
- Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 630 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO06MU08
- Oznaczenie wg CAST 400611
Opis

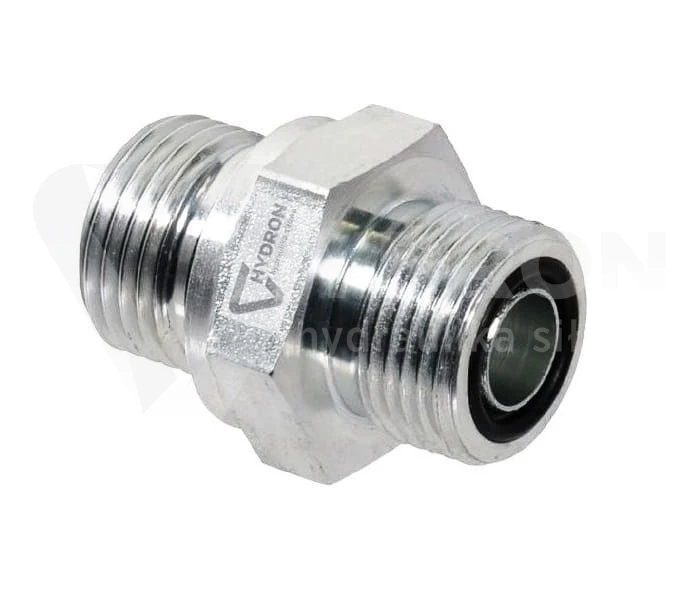

Przyłączka prosta ED UNF 3/4" / 9/16" ORFS
Przyłączka prosta ED UNF 3/4" / 9/16" ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do urządzeń wyposażonych w odpowiednie gniazdo gwintowane. Posiada zewnętrzny gwint 3/4"-16 UNF od strony korpusu oraz zewnętrzny gwint 9/16"-18 ORFS od strony przewodu. Konstrukcja umożliwia wykonanie rozłącznego połączenia z wykorzystaniem uszczelnienia ED oraz systemu ORFS.
Zastosowanie przyłączki hydraulicznej UNF / ORFS
Przyłączka znajduje zastosowanie w maszynach rolniczych, budowlanych, leśnych oraz urządzeniach przemysłowych. Umożliwia podłączanie przewodów do pomp, rozdzielaczy, bloków hydraulicznych i innych elementów instalacji. Może być wykorzystywana podczas montażu nowych układów, modernizacji oraz prac serwisowych.
Gwint UNF 3/4" z uszczelnieniem ED
Od strony korpusu zastosowano zewnętrzny gwint 3/4"-16 UNF z uszczelnieniem ED. Przyłącze współpracuje z odpowiednio przygotowanym gniazdem urządzenia. Przed montażem należy sprawdzić zgodność gwintu, stan uszczelnienia oraz powierzchni przylegania.
Gwint ORFS 9/16" i uszczelnienie czołowe
Strona przewodowa wyposażona jest w gwint zewnętrzny 9/16"-18 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową oraz pierścień O-ring do uszczelnienia połączenia. Wymaga zastosowania odpowiedniej końcówki przewodu hydraulicznego zgodnej z tym standardem.
Różnice między połączeniami ORFS i JIC
System ORFS wykorzystuje uszczelnienie czołowe z pierścieniem elastomerowym, natomiast złącza JIC posiadają stożek uszczelniający 37°. Przyłącza tych systemów nie są zamienne. Podczas doboru należy sprawdzić zarówno rozmiar gwintu, jak i rodzaj powierzchni uszczelniającej.
Materiał i wykonanie przyłączki
Przyłączka wykonana jest ze stali ocynkowanej. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja umożliwia połączenie elementów w jednej osi. Dopuszczalne parametry eksploatacyjne należy dostosować do zastosowanych przewodów, końcówek oraz uszczelnień.
Parametry techniczne i oznaczenie Vitillo
- Rodzaj: przyłączka prosta ED UNF / ORFS.
- Gwint korpusowy: 3/4"-16 UNF, zewnętrzny.
- Gwint przewodowy: 9/16"-18 ORFS, zewnętrzny.
- Uszczelnienie strony korpusowej: ED.
- Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
- Materiał: stal ocynkowana.
- Oznaczenie wg Vitillo: AMO06MU08.
- Oznaczenie wg CAST: 400611.
Najczęściej zadawane pytania (FAQ)
Czy przyłączka ORFS 9/16" pasuje do końcówki JIC?
Nie. System ORFS uszczelnia połączenie na płaskiej powierzchni czołowej, natomiast JIC wykorzystuje stożek 37°. Należy stosować kompatybilną końcówkę ORFS.
Jakie gwinty posiada przyłączka?
Od strony korpusu zastosowano gwint zewnętrzny 3/4"-16 UNF, a od strony przewodu gwint zewnętrzny 9/16"-18 ORFS.
Jakie jest oznaczenie przyłączki według Vitillo?
Oznaczenie katalogowe Vitillo to AMO06MU08. Produkt można również identyfikować według oznaczenia CAST 400611.
Przyłączki hydrauliczne HYDRON
Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. HYDRON zapewnia wsparcie techniczne przy doborze złączy UNF, ORFS oraz innych komponentów hydrauliki siłowej.
Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
