Przyłączka prosta ED UNF 3/4" / 1" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 31,12 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4'' UNF
  • Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Rozmiar gwintu 2 1" ORFS
  • Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO13MU08
  • Oznaczenie wg CAST 400623

Opis

Przyłączka prosta ED UNF 3/4" / 1" ORFS

Przyłączka prosta ED UNF 3/4" / 1" ORFS to element złączny hydrauliki siłowej przeznaczony do łączenia przewodów hydraulicznych z urządzeniami wyposażonymi w odpowiednie gniazda gwintowane. Posiada zewnętrzny gwint 3/4"-16 UNF od strony korpusu oraz zewnętrzny gwint 1"-14 ORFS od strony przewodu. Konstrukcja łączy uszczelnienie ED z systemem ORFS, umożliwiając wykonanie rozłącznego połączenia hydraulicznego.

Zastosowanie przyłączki hydraulicznej UNF / ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, budowlanych, leśnych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu do pompy, rozdzielacza, siłownika lub bloku hydraulicznego. Jest stosowana podczas montażu nowych instalacji, modernizacji oraz prac serwisowych.

Gwint UNF 3/4" z uszczelnieniem ED

Od strony korpusu zastosowano gwint zewnętrzny 3/4"-16 UNF z uszczelnieniem elastomerowym ED. Przyłącze współpracuje z odpowiednio przygotowanym gniazdem urządzenia. Szczelność połączenia zależy od prawidłowego dopasowania gwintu, uszczelki oraz powierzchni przylegania.

Gwint ORFS 1" z uszczelnieniem czołowym

Strona przewodowa posiada zewnętrzny gwint 1"-14 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową i pierścień O-ring. Rozwiązanie umożliwia wykonanie szczelnego połączenia z odpowiednio dobraną końcówką przewodu hydraulicznego. Przed montażem należy sprawdzić stan powierzchni uszczelniających.

Różnice między połączeniami ORFS i JIC

Połączenia ORFS i JIC wykorzystują odmienne sposoby uszczelnienia. W systemie ORFS szczelność uzyskuje się na płaskiej powierzchni czołowej z O-ringiem, natomiast JIC wykorzystuje stożek 37°. Systemy nie są zamienne. Przy doborze należy uwzględnić rozmiary gwintów oraz geometrię przyłącza.

Dobór i montaż przyłączki

Prawidłowy dobór wymaga sprawdzenia gwintu korpusowego 3/4" UNF oraz przyłącza przewodowego 1" ORFS. Należy również zwrócić uwagę na zgodność gniazda, stan elementów uszczelniających i dopuszczalne parametry pracy kompletnego połączenia. Przyłączka umożliwia połączenie elementów w jednej osi.

Parametry techniczne i oznaczenie Vitillo

  • Rodzaj: przyłączka prosta ED UNF / ORFS.
  • Gwint korpusowy: 3/4"-16 UNF, zewnętrzny.
  • Gwint przewodowy: 1"-14 ORFS, zewnętrzny.
  • Uszczelnienie strony korpusowej: ED.
  • Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
  • System połączenia przewodowego: ORFS.
  • Oznaczenie wg Vitillo: AMO13MU08.
  • Oznaczenie wg CAST: 400623.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka ORFS 1" pasuje do końcówki JIC?

Nie. ORFS wykorzystuje uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC posiada stożek 37°. Należy stosować kompatybilne końcówki ORFS.

Jakie gwinty posiada przyłączka?

Od strony korpusu zastosowano gwint zewnętrzny 3/4"-16 UNF, a od strony przewodu gwint zewnętrzny 1"-14 ORFS.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AMO13MU08. W ofercie HYDRON stosowane jest również oznaczenie CAST 400623.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. Jeżeli potrzebujesz mniejszego przyłącza przewodowego, sprawdź również przyłączkę ED UNF 3/4" / 13/16" ORFS. HYDRON zapewnia wsparcie techniczne przy doborze gwintów i uszczelnień hydraulicznych.

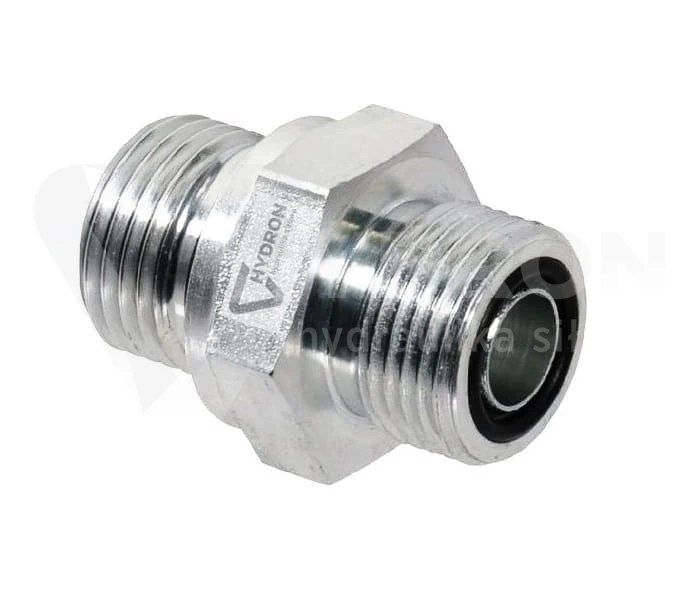

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
