Przyłączka prosta ED UNF 7/8" / 1" ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: ZN-140 7/8/1
Kod kreskowy: 5905009148317
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 7/8'' UNF
- Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
- Rozmiar gwintu 2 1" ORFS
- Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 420 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO13MU10
- Oznaczenie wg CAST 400604
Opis
Przyłączka prosta ED UNF 7/8" / 1" ORFS
Przyłączka prosta ED UNF 7/8" / 1" ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do urządzeń wyposażonych w odpowiednie gniazda gwintowane. Posiada zewnętrzny gwint 7/8"-14 UNF od strony korpusu oraz zewnętrzny gwint 1"-14 ORFS od strony przewodu. Uszczelnienie przyłącza korpusowego oraz system ORFS umożliwiają wykonanie rozłącznego połączenia hydraulicznego.
Zastosowanie przyłączki hydraulicznej UNF / ORFS
Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu do pompy, rozdzielacza, siłownika lub bloku hydraulicznego. Sprawdza się podczas montażu nowych instalacji, modernizacji i napraw układów hydraulicznych.
Gwint UNF 7/8" z uszczelnieniem ED
Od strony korpusu zastosowano gwint zewnętrzny 7/8"-14 UNF z uszczelnieniem elastomerowym. Przyłącze przeznaczone jest do współpracy z odpowiednio przygotowanym gniazdem urządzenia. Szczelność połączenia zależy od właściwego dopasowania gwintu, uszczelnienia oraz powierzchni przylegania.
Gwint ORFS 1" i uszczelnienie czołowe
Strona przewodowa posiada gwint zewnętrzny 1"-14 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową oraz pierścień O-ring. Rozwiązanie umożliwia wykonanie szczelnego połączenia z kompatybilną końcówką przewodu hydraulicznego. Przed montażem należy sprawdzić stan powierzchni uszczelniających.
Różnice pomiędzy połączeniami ORFS i JIC
Połączenia ORFS i JIC różnią się sposobem uszczelnienia. ORFS wykorzystuje płaską powierzchnię czołową z pierścieniem elastomerowym, natomiast JIC posiada stożek 37°. Systemy te nie są zamienne. Przy doborze przyłączki należy uwzględnić zarówno rodzaj gwintu, jak i konstrukcję połączenia.
Materiał i wykonanie
Korpus przyłączki wykonano ze stali ocynkowanej. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja umożliwia połączenie elementów w jednej osi. Przyłączka przeznaczona jest do zastosowań hydraulicznych wymagających odpowiednio dobranych połączeń UNF i ORFS.
Parametry techniczne i oznaczenie Vitillo
- Rodzaj: przyłączka prosta ED UNF / ORFS.
- Gwint korpusowy: 7/8"-14 UNF, zewnętrzny.
- Gwint przewodowy: 1"-14 ORFS, zewnętrzny.
- Uszczelnienie strony korpusowej: elastomerowe ED.
- Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
- Ciśnienie nominalne: 420 bar.
- Materiał: stal ocynkowana.
- System połączenia przewodowego: ORFS.
- Oznaczenie wg Vitillo: AMO13MU10.
- Oznaczenie wg CAST: 400604.
Najczęściej zadawane pytania (FAQ)
Czy przyłączka ORFS 1" pasuje do końcówki JIC?
Nie. ORFS wykorzystuje uszczelnienie czołowe z O-ringiem, natomiast JIC posiada stożek 37°. Należy stosować końcówkę zgodną z systemem ORFS.
Jakie gwinty posiada przyłączka?
Od strony korpusu zastosowano gwint 7/8"-14 UNF, a od strony przewodu 1"-14 ORFS. Oba gwinty są zewnętrzne.
Jakie jest oznaczenie przyłączki według Vitillo?
Oznaczenie katalogowe Vitillo to AMO13MU10. Przyłączka występuje również pod oznaczeniem CAST 400604.
Przyłączki hydrauliczne HYDRON
Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. Sprawdź również złączki proste ORFS. HYDRON zapewnia wsparcie techniczne przy doborze odpowiednich gwintów, końcówek i uszczelnień hydraulicznych.

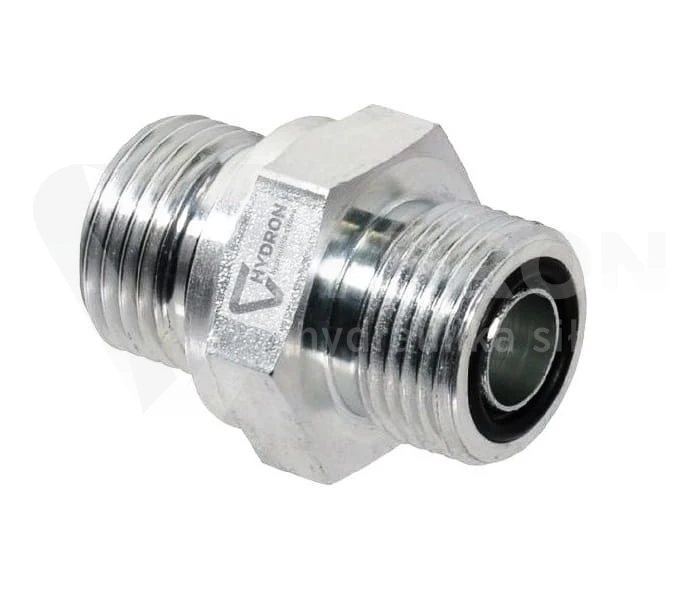

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym złączka może zostać dostarczona w innej wersji wizualnej.
