Przyłączka prosta ED UNF 9/16" / 13/16" ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-141 9/16/13/16.
Kod kreskowy: 5905009148348
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 9/16'' UNF
- Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
- Rozmiar gwintu 2 13/16 ORFS
- Rozmiar gwintu 2 w milimetrach nie dotyczy
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 630 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO11MU06
- Oznaczenie wg CAST 400617
Opis
Przyłączka prosta ED UNF 9/16" / 13/16" ORFS

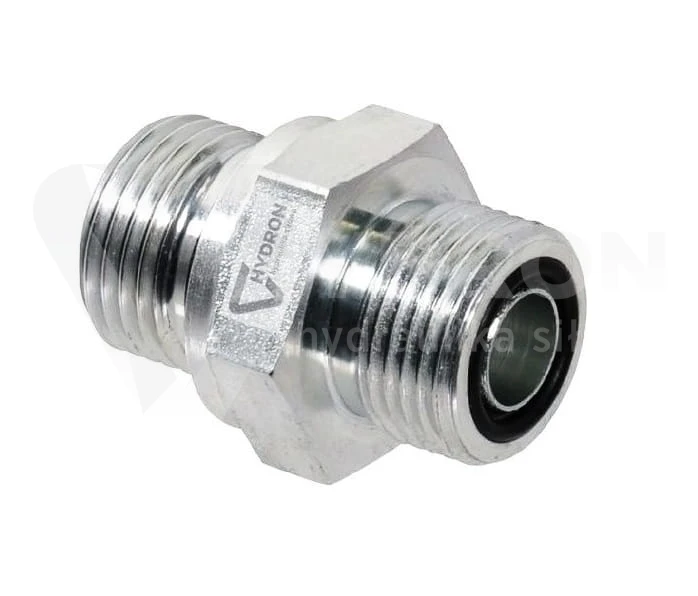

Przyłączka prosta ED UNF 9/16" / 13/16" ORFS to stalowy element złączny hydrauliki siłowej, przeznaczony do podłączania przewodów hydraulicznych do urządzeń wyposażonych w odpowiednie gniazda gwintowane. Posiada zewnętrzny gwint 9/16"-18 UNF od strony korpusu oraz zewnętrzny gwint 13/16"-16 ORFS od strony przewodu. Konstrukcja wykorzystuje uszczelnienie ED oraz system ORFS z uszczelnieniem czołowym.
Zastosowanie przyłączki hydraulicznej UNF / ORFS
Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia połączenie przewodu z pompą, rozdzielaczem, siłownikiem lub blokiem hydraulicznym. Może być stosowana podczas montażu nowych układów, modernizacji i prac serwisowych.
Gwint UNF 9/16" z uszczelnieniem ED
Strona korpusowa posiada gwint zewnętrzny 9/16"-18 UNF oraz uszczelnienie elastomerowe ED. Przyłącze współpracuje z odpowiednio przygotowanym gniazdem urządzenia. Przed montażem należy sprawdzić stan uszczelnienia, zgodność gwintu i powierzchnię przylegania.
Gwint ORFS 13/16" i uszczelnienie czołowe
Od strony przewodu zastosowano gwint zewnętrzny 13/16"-16 ORFS. System ORFS wykorzystuje płaską powierzchnię czołową oraz pierścień O-ring, zapewniające uszczelnienie prawidłowo skręconego połączenia. Przyłączka wymaga zastosowania kompatybilnej końcówki przewodowej ORFS.
Różnice między połączeniami ORFS i JIC
Połączenia ORFS i JIC różnią się konstrukcją powierzchni uszczelniających. ORFS wykorzystuje uszczelnienie czołowe z pierścieniem elastomerowym, natomiast JIC posiada stożek 37°. Systemy te nie są bezpośrednio zamienne. Dobór przyłączki wymaga sprawdzenia rozmiaru gwintu i sposobu uszczelnienia.
Materiał i warunki pracy
Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji. Powłoka ogranicza ryzyko korozji powierzchniowej. Ciśnienie pracy wynosi 630 bar, natomiast zakres temperatur od -20°C do +120°C. Parametry kompletnego połączenia zależą również od zastosowanych przewodów, końcówek i uszczelnień.
Parametry techniczne i oznaczenie Vitillo
- Rodzaj: przyłączka prosta ED UNF / ORFS.
- Gwint korpusowy: 9/16"-18 UNF, zewnętrzny.
- Gwint przewodowy: 13/16"-16 ORFS, zewnętrzny.
- Uszczelnienie strony korpusowej: ED.
- Uszczelnienie strony przewodowej: ORFS, czołowe z pierścieniem O-ring.
- Ciśnienie pracy: 630 bar.
- Temperatura pracy: od -20°C do +120°C.
- Materiał: stal automatowa.
- Zabezpieczenie powierzchni: ocynk w białej pasywacji.
- System połączenia ORFS: SAE J1453.
- Oznaczenie wg Vitillo: AMO11MU06.
- Oznaczenie wg CAST: 400617.
Najczęściej zadawane pytania (FAQ)
Czy przyłączka ORFS 13/16" pasuje do końcówki JIC?
Nie. ORFS wykorzystuje płaską powierzchnię czołową z uszczelką O-ring, natomiast JIC posiada stożek 37°. Należy stosować końcówkę zgodną z systemem ORFS.
Jakie gwinty posiada przyłączka?
Od strony korpusu zastosowano zewnętrzny gwint 9/16"-18 UNF, a od strony przewodu zewnętrzny gwint 13/16"-16 ORFS.
Jakie jest oznaczenie przyłączki według Vitillo?
Oznaczenie katalogowe Vitillo to AMO11MU06. Produkt występuje również pod oznaczeniem CAST 400617.
Przyłączki hydrauliczne HYDRON
Pozostałe warianty znajdziesz w kategorii przyłączki proste hydrauliczne. HYDRON zapewnia wsparcie techniczne przy doborze gwintów UNF, przyłączy ORFS oraz innych elementów złącznych hydrauliki siłowej.
