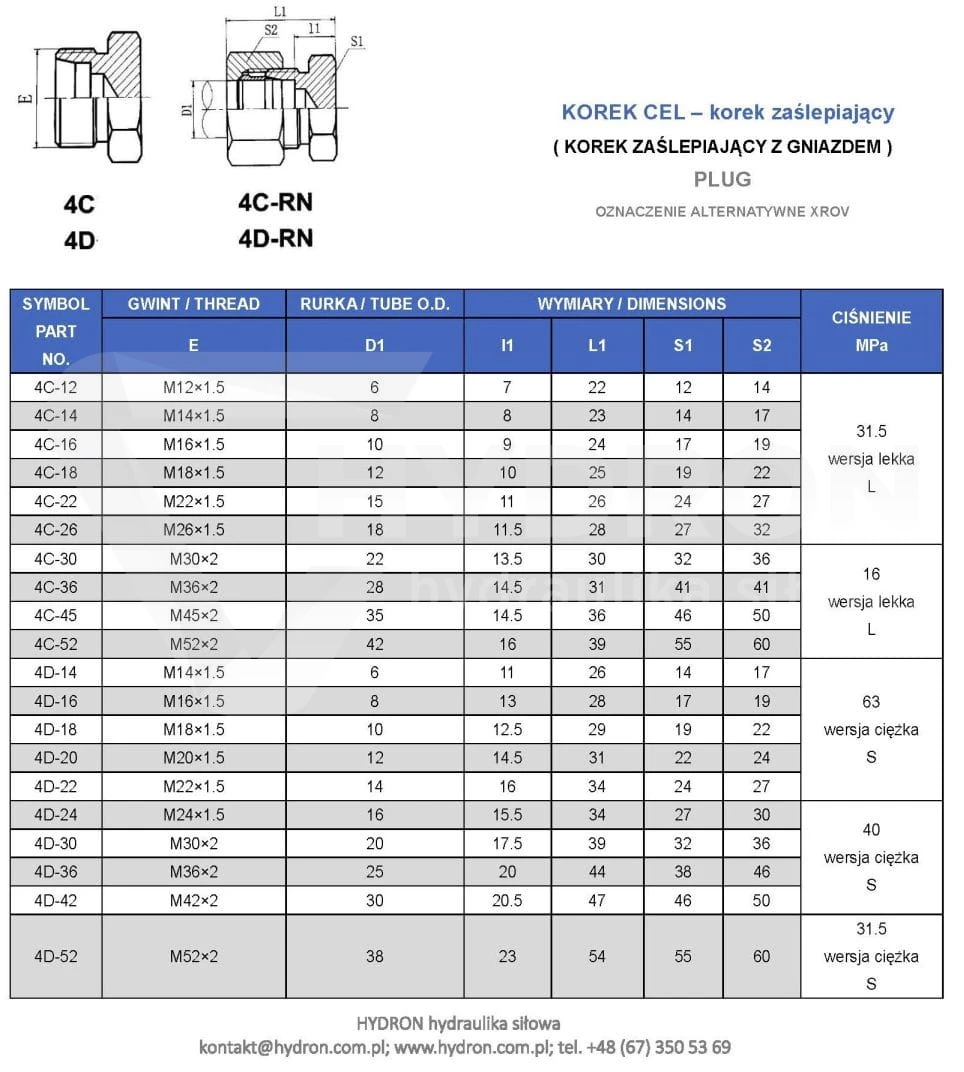

Korek CEL M14X1,5 8L

Przejdź do sekcji Opinie

7,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 315 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-8L
Oznaczenie wg VITILLO ATME08L.1
Oznaczenie wg CAST 108005.1
Oznaczenie wg PARKER ERMETO ROV 8-L

Opis

Korek CEL M14x1,5 8L – zaślepka hydrauliczna TN 296

Korek CEL M14x1,5 8L to element armatury hydraulicznej przeznaczony do zaślepiania końcówek przewodów hydraulicznych oraz innych złączy zakończonych odpowiednią nakrętką. Uszczelnienie połączenia następuje poprzez docisk współpracujących powierzchni stożkowych podczas dokręcania nakrętki. Rozwiązanie umożliwia zamknięcie nieużywanego zakończenia przewodu oraz zabezpieczenie odłączonego fragmentu instalacji hydraulicznej.

Zaślepka przeznaczona jest do połączeń serii lekkiej 8L, z nakrętką o gwincie metrycznym M14x1,5. Produkt należy do grupy elementów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych.

Parametry techniczne korka CEL M14x1,5 8L

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CEL.
Oznaczenie rozmiaru: 8L.
Gwint współpracującej nakrętki: M14x1,5.
Seria połączeniowa: L – lekka.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 8-L.
Oznaczenie według Rastelli-Raccordi: TS296-8L.
Oznaczenie według Cast: 108005.1.
Oznaczenie według Vitillo: ATME08L.1.
Oznaczenie typu: TN 296.
Nazwa angielska: Blanking Plug for Tube Ends.
Przeznaczenie: zaślepianie końcówek przewodów i kompatybilnych złączy z nakrętką.

Zastosowanie korka CEL 8L w hydraulice siłowej

Korek CEL M14x1,5 8L znajduje zastosowanie w instalacjach hydraulicznych, w których konieczne jest zamknięcie końcówki przewodu wyposażonej w odpowiednią nakrętkę. Może być wykorzystywany podczas prac serwisowych, odłączania odbiorników hydraulicznych, przebudowy przewodów oraz zabezpieczania zakończeń instalacji.

W rolnictwie i sadownictwie elementy zaślepiające stosowane są podczas obsługi hydrauliki ciągników, opryskiwaczy i maszyn specjalistycznych. W leśnictwie, budownictwie oraz przemyśle znajdują zastosowanie przy pracach montażowych i naprawczych układów olejowych. Warunkiem prawidłowego wykorzystania korka jest zgodność jego geometrii z zakończeniem przewodu.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CEL wykorzystuje zasadę uszczelnienia poprzez mechaniczny docisk odpowiednio dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Dokręcanie powoduje powstanie siły niezbędnej do zamknięcia połączenia.

Skuteczność uszczelnienia zależy od zgodności wymiarów, właściwego profilu stożka oraz stanu powierzchni współpracujących. Uszkodzenia mechaniczne, zabrudzenia lub nieprawidłowy dobór elementów mogą prowadzić do nieszczelności. Korka nie należy traktować jako uniwersalnej zaślepki do dowolnego otworu gwintowanego.

Gwint M14x1,5 i rozmiar 8L

Oznaczenie M14x1,5 odnosi się do gwintu metrycznego o średnicy nominalnej 14 mm i skoku 1,5 mm. W przypadku korka CEL wymiar ten określa gwint współpracującej nakrętki. Symbol 8L identyfikuje rozmiar połączenia należący do serii lekkiej L.

Przy doborze należy uwzględnić nie tylko gwint nakrętki, ale również kształt zakończenia przewodu i rodzaj powierzchni uszczelniającej. Zgodność gwintu M14x1,5 nie oznacza automatycznie możliwości zastosowania korka w każdym połączeniu o tym rozmiarze.

Oznaczenia Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CEL M14x1,5 8L można identyfikować według kilku oznaczeń katalogowych stosowanych przez producentów armatury hydraulicznej. Według Ermetto produkt posiada oznaczenie ROV 8-L, według Rastelli-Raccordi TS296-8L, według Cast 108005.1, a według Vitillo ATME08L.1.

Oznaczenia te ułatwiają wyszukiwanie elementów w dokumentacji technicznej, porównywanie katalogów oraz identyfikację części podczas naprawy istniejących instalacji. Przy doborze zamiennika należy potwierdzić zgodność jego konstrukcji, wymiarów i parametrów użytkowych.

Zaślepka przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do zakończeń przewodów rurowych. W dokumentacji anglojęzycznej stosowana jest nazwa Blanking Plug for Tube Ends. Konstrukcja korka umożliwia współpracę z odpowiednio przygotowanym zakończeniem przewodu i nakrętką zapewniającą docisk uszczelniający.

Korek CEL 8L można wykorzystać przy czasowym zabezpieczaniu przewodów podczas prac naprawczych. Zastosowanie zaślepki pomaga ograniczyć przedostawanie się zanieczyszczeń do instalacji i zabezpiecza zakończenie przewodu po odłączeniu od współpracującej armatury.

Dobór korka do końcówki przewodu hydraulicznego

Przed zakupem należy sprawdzić, czy zakończenie przewodu jest wyposażone w odpowiednią nakrętkę M14x1,5 i powierzchnię uszczelniającą kompatybilną z korkiem CEL 8L. Istotne znaczenie ma również stan techniczny zakończenia, w szczególności brak uszkodzeń powierzchni stożkowej.

W przypadku wymiany dotychczas stosowanej zaślepki warto porównać jej oznaczenie z numerami ROV 8-L, TS296-8L, 108005.1 oraz ATME08L.1. Pozwala to dokładniej ustalić wymagany typ elementu i zmniejszyć ryzyko zakupu nieodpowiedniego korka.

Montaż i kontrola szczelności korka CEL 8L

Przed montażem należy wyłączyć urządzenie i bezpiecznie odciążyć odpowiednią część instalacji hydraulicznej. Następnie należy oczyścić zakończenie przewodu, skontrolować stan gwintu nakrętki oraz sprawdzić powierzchnie odpowiedzialne za uszczelnienie. Korek należy umieścić w odpowiednim położeniu i docisnąć za pomocą nakrętki.

Dokręcanie powinno odbywać się zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy próbować eliminować nieszczelności przez nadmierny docisk uszkodzonych powierzchni. Przed uruchomieniem instalacji konieczne jest sprawdzenie szczelności i potwierdzenie dopuszczalnych warunków pracy kompletnego połączenia.

Najważniejsze cechy korka CEL M14x1,5 8L

Przeznaczenie do zaślepiania końcówek przewodów hydraulicznych.
Współpraca z nakrętką M14x1,5.
Rozmiar połączeniowy 8L – seria lekka.
Stożkowe uszczelnienie zaciskowe podczas dokręcania.
Oznaczenie Ermetto: ROV 8-L.
Oznaczenie Rastelli-Raccordi: TS296-8L.
Oznaczenie Cast: 108005.1.
Oznaczenie Vitillo: ATME08L.1.
Typ zaślepki: TN 296.
Zastosowanie w hydraulice rolniczej, leśnej, budowlanej i przemysłowej.

Specyfikacja techniczna

Parametr	Wartość
Produkt	Korek CEL M14x1,5 8L
Typ	CEL / TN 296
Gwint nakrętki	M14x1,5
Seria	8L – lekka
Rodzaj uszczelnienia	Stożkowe, zaciskowe
Ermetto	ROV 8-L
Rastelli-Raccordi	TS296-8L
Cast	108005.1
Vitillo	ATME08L.1
Nazwa angielska	Blanking Plug for Tube Ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CEL M14x1,5 8L?

Korek służy do zaślepiania końcówek przewodów hydraulicznych oraz kompatybilnych złączy zakończonych nakrętką. Uszczelnienie następuje przez docisk odpowiednich powierzchni stożkowych.

Jakie jest oznaczenie korka według Ermetto?

Oznaczenie według Ermetto to ROV 8-L, natomiast według Rastelli-Raccordi – TS296-8L.

Jakie są oznaczenia Cast i Vitillo?

Oznaczenie według Cast to 108005.1, a według Vitillo – ATME08L.1.

Czy korek CEL 8L współpracuje z nakrętką M14x1,5?

Tak. Produkt przeznaczony jest do odpowiedniego zakończenia przewodu z nakrętką M14x1,5. Należy dodatkowo potwierdzić zgodność powierzchni stożkowych.

Czy korek CEL może pozostać w instalacji pod ciśnieniem?

Możliwość takiego zastosowania zależy od dopuszczalnych parametrów kompletnego połączenia. Przed uruchomieniem układu należy potwierdzić warunki pracy i szczelność zaślepionego zakończenia.
