Trójnik BBB M52X2 38S

Przejdź do sekcji Opinie

225,89 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-38S
Oznaczenie wg VITILLO TME38S.1
Oznaczenie wg CAST 103923.1
Oznaczenie wg PARKER ERMETO XT 38-S | T38S
Oznaczenie wg MANULI B89081-52-52
Oznaczenie alternatywne AD-52

Opis

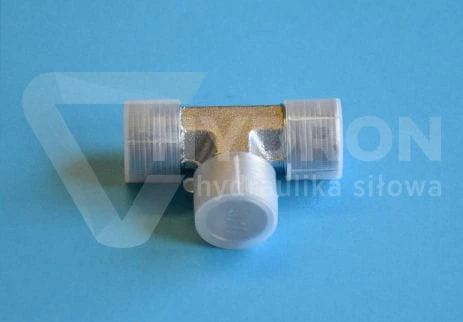

Trójnik hydrauliczny BBB M52x2 38S 315 bar

Trójnik BBB M52x2 38S to masywna złączka hydrauliczna przeznaczona do rozgałęziania instalacji rurowych w ciężkiej serii S systemu DIN 2353. Wszystkie trzy ramiona posiadają gwinty zewnętrzne M52x2 i są przeznaczone do współpracy z elementami dla rury o średnicy zewnętrznej 38 mm.

Wariant 38S wykorzystuje stożek 24° i może pracować przy ciśnieniu do 315 bar. Ze względu na duży rozmiar i ciężką serię jest stosowany w układach hydrauliki siłowej o dużych średnicach przewodów, między innymi w maszynach przemysłowych, rolniczych, budowlanych i ciężkich instalacjach technologicznych.

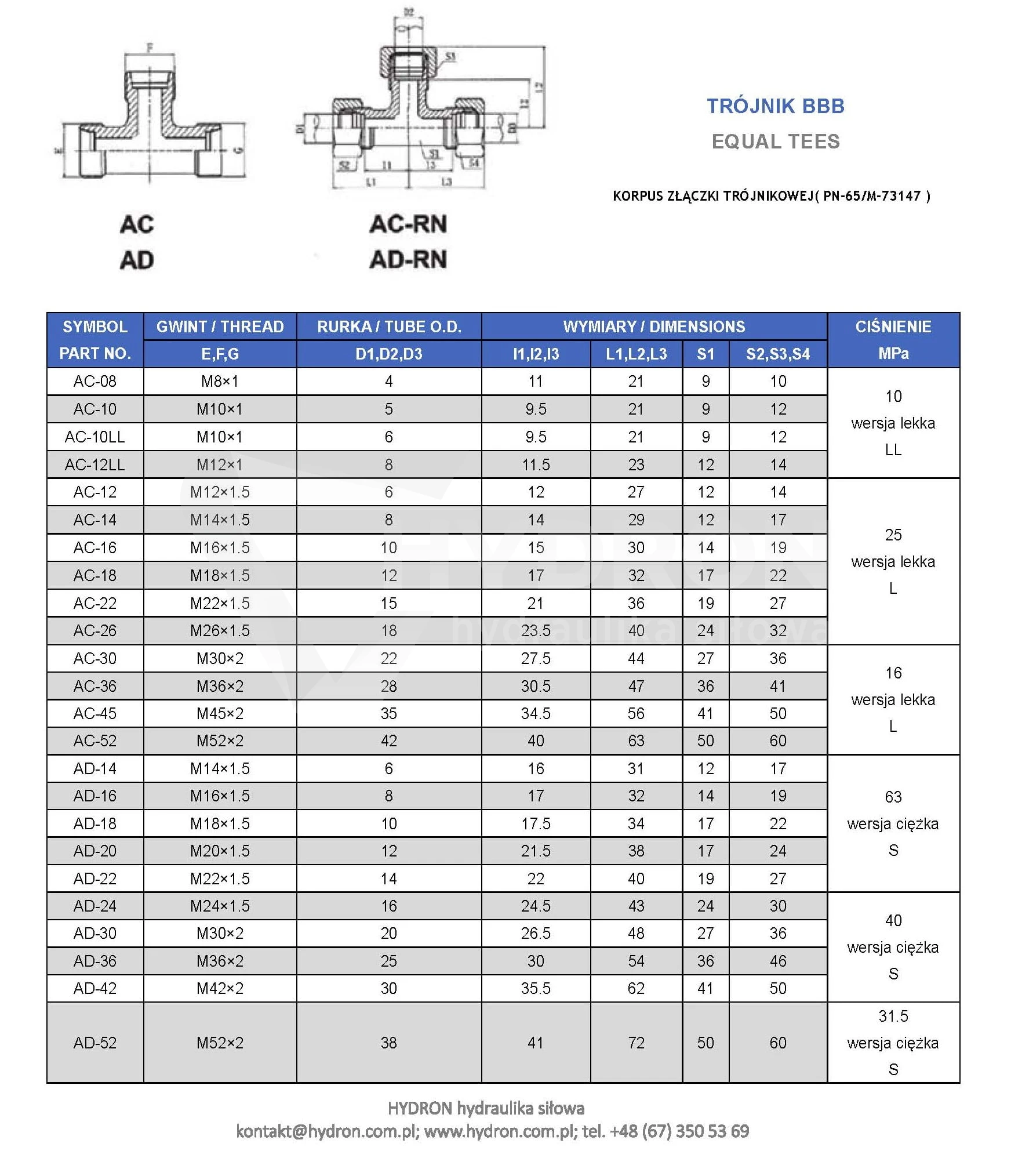

Parametry techniczne trójnika BBB M52x2 38S

typ produktu: trójnik hydrauliczny BBB,
konstrukcja: trzy przyłącza z gwintem zewnętrznym,
gwint 1: M52x2 zewnętrzny,
gwint 2: M52x2 zewnętrzny,
gwint 3: M52x2 zewnętrzny,
rozmiar systemowy: 38S,
średnica zewnętrzna współpracującej rury: 38 mm,
seria: ciężka S,
kąt stożka: 24°,
maksymalne ciśnienie robocze: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XT 38-S / T38S,
oznaczenie Rastelli Raccordi: TS100-38S,
oznaczenie CAST: 103923.1,
oznaczenie Vitillo: TME38S.1,
oznaczenie MANULI: B89081-52-52,
oznaczenie alternatywne: AD-52,
EAN: 5905009117016.

Co oznacza typ BBB?

Symbol BBB oznacza trójnik, w którym wszystkie trzy ramiona zakończone są gwintami zewnętrznymi. W tym przypadku każde przyłącze ma gwint M52x2.

To konstrukcja przeznaczona do klasycznego rozgałęzienia instalacji hydraulicznej. W odróżnieniu od wariantów BBA lub BAB trójnik BBB nie ma nakrętki obrotowej na żadnym z ramion.

38S oznacza rurę 38 mm w ciężkiej serii

Oznaczenie 38S zawiera dwie kluczowe informacje:

38 = średnica zewnętrzna rury 38 mm,
S = ciężka seria DIN 2353.

W systemie ciężkim 38S stosowany jest gwint M52x2. Przy doborze części trzeba więc zweryfikować zarówno średnicę rury, jak i serię S.

M52x2 38S a M52x2 42L

To bardzo ważne rozróżnienie. Gwint M52x2 występuje zarówno w ciężkiej serii 38S, jak i w lekkiej serii 42L. Sam gwint nie wystarcza więc do poprawnego doboru złączki.

Wariant	Rura	Seria	Gwint
38S	38 mm	ciężka S	M52x2
42L	42 mm	lekka L	M52x2

W praktyce oznacza to, że elementów 38S i 42L nie należy traktować jako zamiennych mimo identycznego gwintu.

Jak rozpoznać gwint M52x2?

Przy identyfikacji istniejącego przyłącza można wykonać pomiar suwmiarką:

średnica gwintu zewnętrznego: około 51,6-51,9 mm,
średnica gwintu wewnętrznego współpracującego elementu: około 49,4-49,6 mm,
skok gwintu: 2 mm.

Po potwierdzeniu M52x2 należy dodatkowo sprawdzić, czy układ wykorzystuje serię 38S, a nie 42L.

Stożek 24° i system DIN 2353

Trójnik BBB M52x2 38S należy do systemu metrycznych połączeń hydraulicznych DIN 2353. Gwint służy do uzyskania odpowiedniego docisku, natomiast szczelność połączenia realizowana jest poprzez właściwą geometrię stożka 24° i współpracujące elementy systemowe.

Nie należy traktować tego gwintu jak typowego gwintu uszczelniającego. Sama zgodność M52x2 nie oznacza, że złączka będzie poprawnie współpracować z dowolnym portem o takim gwincie.

315 bar dla ciężkiej serii 38S

Maksymalne ciśnienie robocze tego wariantu wynosi 315 bar. Dla rozmiaru 38S jest to prawidłowa wartość dla korpusu trójnika tej wielkości.

W całym układzie należy jednak zawsze uwzględniać parametry rur, nakrętek, pierścieni, przewodów i pozostałych elementów. Ciśnienie robocze kompletnej instalacji ogranicza komponent o najniższej dopuszczalnej wartości.

Oznaczenia katalogowe i odpowiedniki

Producent / system	Oznaczenie
Parker Ermeto	XT 38-S / T38S
Rastelli Raccordi	TS100-38S
CAST	103923.1
Vitillo	TME38S.1
MANULI	B89081-52-52
Oznaczenie alternatywne	AD-52

Czy trójnik jest kompletny?

Podstawowy produkt należy traktować jako korpus trójnika BBB. Do połączenia z rurami potrzebne są odpowiednie pierścienie zacinające oraz nakrętki przeznaczone do rozmiaru 38S.

Dostępna może być również kompletacja w dwóch wariantach: korpus z trzema pierścieniami i trzema nakrętkami albo korpus z trzema końcówkami kulistymi i trzema nakrętkami.

Gdzie stosuje się BBB M52x2 38S?

układy hydrauliki siłowej o dużych średnicach,
maszyny ciężkie,
maszyny budowlane,
maszyny rolnicze i leśne,
agregaty hydrauliczne,
instalacje przemysłowe,
układy z rurami hydraulicznymi 38 mm,
rozgałęzienia przewodów o dużym przepływie.

Najczęstsze błędy przy doborze

pomylenie 38S z 42L ze względu na ten sam gwint M52x2,
dobór trójnika BBA lub BAB zamiast BBB,
użycie nakrętek lub pierścieni z niewłaściwej serii,
dobór wyłącznie według średnicy gwintu,
wkręcenie złączki do przypadkowego portu M52x2 bez sprawdzenia geometrii uszczelnienia,
założenie, że każdy element 38S ma identyczne ciśnienie robocze.

Jak sprawdzić zgodność przed zakupem?

potwierdź konstrukcję BBB z trzema gwintami zewnętrznymi,
sprawdź gwint M52x2,
potwierdź rurę o średnicy zewnętrznej 38 mm,
sprawdź ciężką serię S,
zweryfikuj stożek 24°,
potwierdź wymagane ciśnienie robocze do 315 bar,
przy zamianie porównaj oznaczenia XT 38-S, T38S, TS100-38S, 103923.1, TME38S.1, B89081-52-52 lub AD-52.
