Korek CEL M52X2 42L

Przejdź do sekcji Opinie

20,00 zł

Cena regularna: 77,49 zł

-74%

Najniższa cena z 30 dni przed obniżką: 77,49 zł

-74%

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 160 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-42L
Oznaczenie wg VITILLO ATME42L.1
Oznaczenie wg CAST 108013.1
Oznaczenie wg PARKER ERMETO ROV 42-L
Oznaczenie alternatywne XROV 42L CF

Opis

Korek CEL M52x2 42L – zaślepka hydrauliczna stożek 24°

Korek CEL M52x2 42L to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt posiada stożkową powierzchnię uszczelniającą 24°, która współpracuje z odpowiednim zakończeniem przewodu. Podczas dokręcania nakrętki powstaje docisk powierzchni uszczelniających, umożliwiający szczelne zamknięcie połączenia.

Korek należy do serii lekkiej L i jest przeznaczony do połączeń w rozmiarze 42L, z nakrętką o gwincie metrycznym M52x2. Występuje jako zaślepka końcówek przewodów typu TN 296, określana w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych.

Parametry techniczne korka CEL M52x2 42L

Rodzaj produktu: korek hydrauliczny, zaślepka końcówki przewodu.
Typ: CEL.
Rozmiar połączeniowy: 42L.
Seria połączeniowa: L – lekka.
Gwint współpracującej nakrętki: M52x2.
Średnica nominalna gwintu: 52 mm.
Skok gwintu: 2 mm.
Rodzaj uszczelnienia: stożkowe 24°, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 42-L.
Oznaczenie według Rastelli-Raccordi: TS296-42L.
Oznaczenie według Cast: 108013.1.
Oznaczenie według Vitillo: ATME42L.1.
Oznaczenie alternatywne: XROV 42L CF.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking plug for tube ends.
Przeznaczenie: zaślepianie końcówek węży hydraulicznych i innych kompatybilnych złączy z nakrętką.

Zastosowanie korka CEL 42L w hydraulice siłowej

Korek CEL M52x2 42L służy do zamykania zakończeń przewodów hydraulicznych wyposażonych w odpowiednią nakrętkę. Może być wykorzystywany podczas odłączania przewodów od maszyn i urządzeń, naprawy instalacji olejowych, wymiany podzespołów oraz zabezpieczania niewykorzystywanych zakończeń przewodów.

Zaślepki tego typu stosuje się w hydraulice maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego i budowlanego, instalacji przemysłowych oraz podczas prac prowadzonych w serwisach hydrauliki siłowej. Korek umożliwia zamknięcie kompatybilnego połączenia bez konieczności trwałej modyfikacji przewodu.

Stożek 24° – sposób uszczelnienia korka CEL

Korek CEL M52x2 42L posiada stożkową powierzchnię uszczelniającą 24°. Po umieszczeniu zaślepki w odpowiednim zakończeniu przewodu nakrętka jest dokręcana, powodując docisk współpracujących powierzchni. W ten sposób powstaje połączenie zaciskowe umożliwiające zamknięcie przepływu medium.

Prawidłowe uszczelnienie wymaga zgodności geometrii korka oraz zakończenia przewodu. Znaczenie ma również stan powierzchni stożkowych – zadrapania, odkształcenia lub zanieczyszczenia mogą powodować nieszczelności. Nie należy stosować korka w połączeniach o odmiennej konstrukcji uszczelniającej.

Seria lekka 42L i gwint M52x2

Oznaczenie 42L identyfikuje rozmiar połączeniowy należący do serii lekkiej L. Gwint M52x2 oznacza metryczny gwint o średnicy nominalnej 52 mm i skoku 2 mm. W przypadku tej zaślepki wymiar gwintu odnosi się do współpracującej nakrętki złącznej, która odpowiada za docisk korka do powierzchni uszczelniającej.

Podczas doboru należy uwzględnić kompletne oznaczenie CEL M52x2 42L. Zgodność samego rozmiaru gwintu nie gwarantuje możliwości zamontowania korka w każdym połączeniu hydraulicznym. Konieczne jest również dopasowanie serii oraz stożkowej powierzchni uszczelniającej.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CEL M52x2 42L można identyfikować za pomocą oznaczeń stosowanych w katalogach producentów armatury hydraulicznej. Według Ermetto posiada symbol ROV 42-L, według Rastelli-Raccordi TS296-42L, według Cast numer 108013.1, natomiast według Vitillo oznaczenie ATME42L.1.

Dodatkowo produkt występuje pod oznaczeniem alternatywnym XROV 42L CF. Znajomość tych symboli ułatwia identyfikację części podczas zamawiania armatury, porównywania katalogów technicznych i napraw istniejących instalacji. Przed zastosowaniem zamiennika należy potwierdzić zgodność jego wymiarów oraz geometrii połączenia.

Zaślepka końcówek przewodów typu TN 296

Oznaczenie TN 296 odnosi się do typu korka przeznaczonego do zamykania końcówek przewodów hydraulicznych. Angielska nazwa Blanking Plug for Tube Ends opisuje jego funkcję jako zaślepki zakończeń przewodów rurowych. Korek jest dociskany przez nakrętkę znajdującą się na końcówce przewodu.

Produkt należy odróżnić od zaślepek wkręcanych bezpośrednio w otwory gwintowane korpusów hydraulicznych. W przypadku korka CEL uszczelnienie jest realizowane przez współpracę powierzchni stożkowych i docisk nakrętki, a nie przez sam gwint.

Zabezpieczanie końcówek węży hydraulicznych podczas serwisu

Podczas prac serwisowych i konserwacyjnych często konieczne jest odłączenie węża hydraulicznego od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrana zaślepka CEL 42L umożliwia zamknięcie zakończenia wyposażonego w kompatybilną nakrętkę. Pomaga ograniczyć przedostawanie się zanieczyszczeń do wnętrza przewodu oraz wypływ pozostałości oleju podczas prac przy odciążonym układzie.

Jeżeli korek ma pozostawać zamontowany podczas pracy układu pod ciśnieniem, należy potwierdzić dopuszczalne parametry całego połączenia. Samo oznaczenie serii L nie określa maksymalnego ciśnienia roboczego gotowego zespołu.

Dobór korka CEL M52x2 do końcówki węża

Przed zakupem należy sprawdzić rodzaj zakończenia przewodu, rozmiar nakrętki i profil powierzchni uszczelniającej. Dla korka CEL M52x2 42L wymagane jest odpowiednie połączenie z nakrętką M52x2 oraz kompatybilnym stożkiem 24°. Dobór wyłącznie na podstawie średnicy gwintu może prowadzić do zastosowania niewłaściwej zaślepki.

W przypadku wymiany dotychczasowego korka pomocne są oznaczenia ROV 42-L, TS296-42L, 108013.1, ATME42L.1 oraz XROV 42L CF. Pozwalają one zidentyfikować właściwy wariant w dokumentacji technicznej i ograniczyć ryzyko pomylenia elementów różnych serii połączeniowych.

Montaż i kontrola szczelności korka CEL 42L

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie należy oczyścić zakończenie przewodu, sprawdzić powierzchnię stożka 24° oraz stan gwintu współpracującej nakrętki. Korek należy umieścić we właściwym położeniu, a następnie docisnąć za pomocą nakrętki zgodnie z wymaganiami stosowanego systemu połączeniowego.

Nie należy kompensować uszkodzeń powierzchni uszczelniających nadmierną siłą dokręcania. Po zakończeniu montażu należy przeprowadzić kontrolę szczelności i upewnić się, że gotowe połączenie odpowiada warunkom pracy instalacji hydraulicznej.

Najważniejsze cechy korka CEL M52x2 42L

Zaślepka końcówek węży i przewodów hydraulicznych.
Rozmiar połączeniowy 42L – seria lekka.
Współpraca z nakrętką M52x2.
Stożkowe uszczelnienie zaciskowe 24°.
Oznaczenie Ermetto: ROV 42-L.
Oznaczenie Rastelli-Raccordi: TS296-42L.
Oznaczenie Cast: 108013.1.
Oznaczenie Vitillo: ATME42L.1.
Oznaczenie alternatywne: XROV 42L CF.
Typ katalogowy: TN 296.

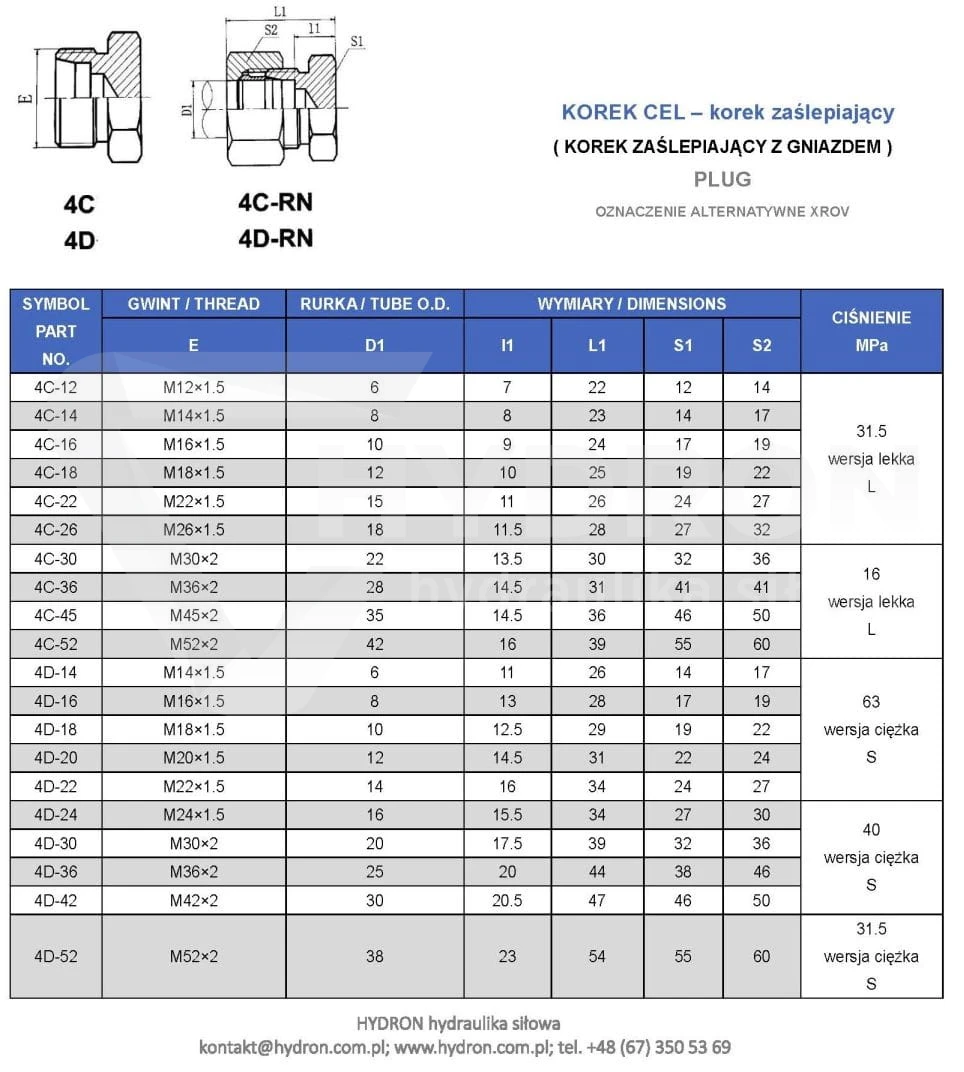

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CEL M52x2 42L
Typ	CEL / TN 296
Gwint nakrętki	M52x2
Seria	42L – lekka
Uszczelnienie	Stożkowe 24°, zaciskowe
Oznaczenie Ermetto	ROV 42-L
Oznaczenie Rastelli-Raccordi	TS296-42L
Oznaczenie Cast	108013.1
Oznaczenie Vitillo	ATME42L.1
Oznaczenie alternatywne	XROV 42L CF
Nazwa angielska	Blanking plug for tube ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CEL M52x2 42L?

Korek służy do zaślepiania końcówek węży hydraulicznych i innych kompatybilnych złączy zakończonych nakrętką. Szczelność uzyskiwana jest przez docisk stożkowych powierzchni uszczelniających.

Jaki jest kąt stożka w korku CEL 42L?

Korek posiada stożkową powierzchnię uszczelniającą 24°, przeznaczoną do współpracy z odpowiednio dobranym zakończeniem przewodu.

Jakie oznaczenia posiada korek według Ermetto i Rastelli-Raccordi?

Według Ermetto korek występuje jako ROV 42-L, natomiast według Rastelli-Raccordi jako TS296-42L.

Jakie są oznaczenia Cast, Vitillo i oznaczenie alternatywne?

Według Cast produkt posiada numer 108013.1, według Vitillo oznaczenie ATME42L.1, a oznaczenie alternatywne to XROV 42L CF.

Czy korek CEL M52x2 można wkręcić w dowolny otwór gwintowany?

Nie. Korek jest przeznaczony do odpowiednich zakończeń przewodów hydraulicznych wyposażonych w nakrętkę, która zapewnia docisk powierzchni stożkowych.
