Złączka grodziowa M52x2 38S

Złączka grodziowa M52x2 38S to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M52x2 w serii 38S, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w tym samym rozmiarze i standardzie. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny, uporządkować instalację po obu stronach przegrody i ograniczyć pracę przewodu bezpośrednio na krawędzi otworu.

Parametry techniczne

• Produkt: złączka grodziowa M52x2 38S
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa, przejście przez panel
• Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
• Seria: 38S

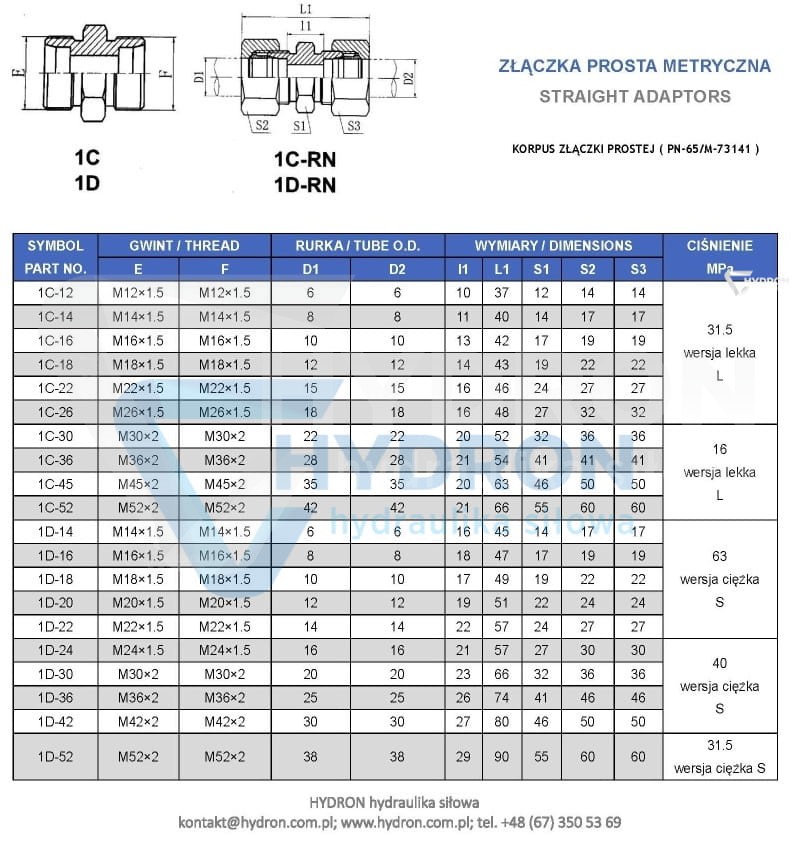

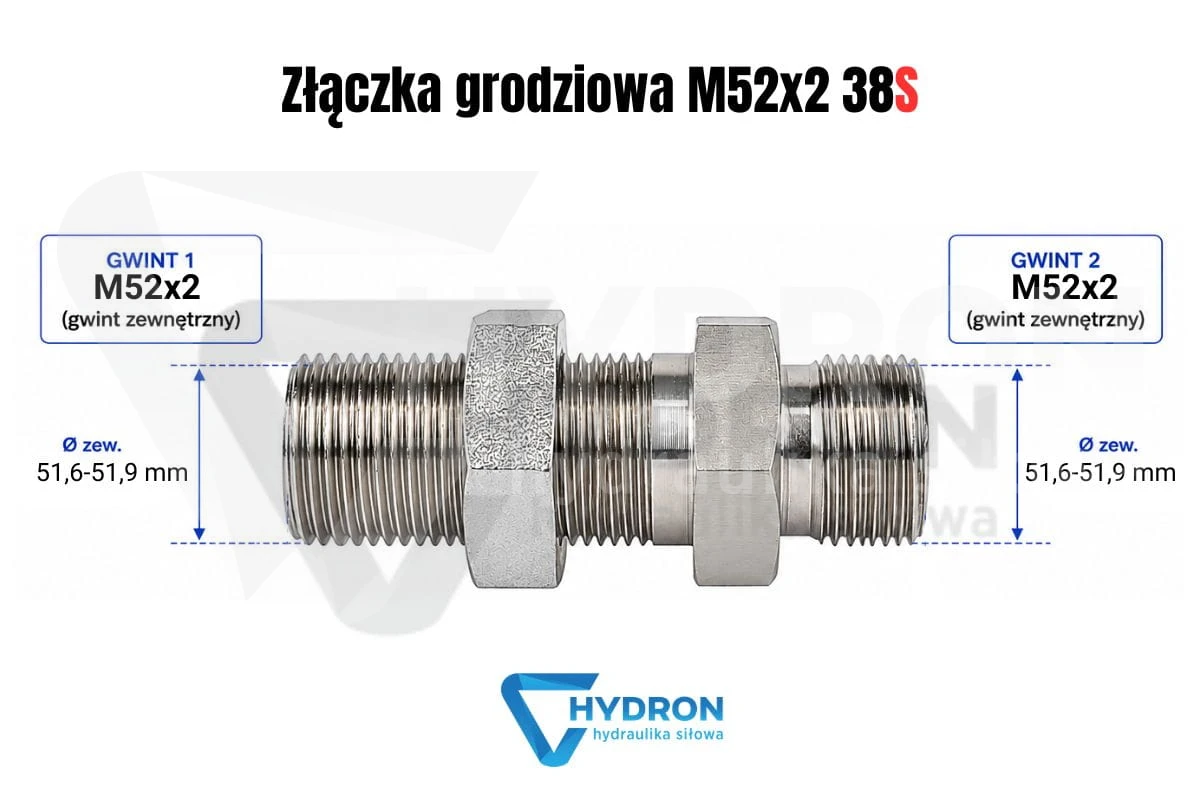

• Rozmiar gwintu 1: M52x2
• Wymiar gwintu 1: 51,6-51,9 mm zewnętrznie / 49,4-49,6 mm wewnętrznie
• Rozmiar gwintu 2: M52x2
• Wymiar gwintu 2: 51,6-51,9 mm zewnętrznie / 49,4-49,6 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony M52x2
• Gwint mniejszy: brak różnicy, obie strony M52x2
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Rastelli Raccordi: Tn102-38S
• Oznaczenie wg Vitillo: APPME38S.1
• Oznaczenie wg CAST: 103623.1
• Oznaczenie wg Parker Ermeto: SV38SOMD
• Oznaczenie alternatywne: 6D-52
• Kod produktu: ZN-141-1 M52/M52 S
• Kod kreskowy EAN: 2000010035502

Złączka grodziowa M52x2 38S do dużych przejść przez panel

Ten wariant stosuje się w instalacjach hydraulicznych o dużym przekroju, gdzie przewód, rura lub odcinek układu musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Przy rozmiarze M52x2 ważne jest nie tylko dobranie gwintu, ale także prawidłowe odciążenie mechaniczne połączenia. Złączka grodziowa stabilizuje przejście, ułatwia kontrolę instalacji po obu stronach panelu i pomaga uniknąć pracy przewodu na krawędzi konstrukcji. Inne warianty można porównać w kategorii złączki grodziowe metryczne.

Gwint M52x2 po obu stronach - proste przejście bez redukcji

Produkt ma gwint M52x2 z jednej i drugiej strony. Nie przechodzi na inny rozmiar, nie zmienia standardu i nie zastępuje redukcji hydraulicznej. Przy doborze trzeba sprawdzić rzeczywisty wymiar gwintu, serię 38S oraz elementy, które będą skręcane po obu stronach grodzi. W połączeniach metrycznych sam gwint nie wystarcza do pewnej identyfikacji. O szczelności decyduje również geometria serii, zgodność nakrętek, pierścieni, końcówek i sposób prowadzenia przewodu.

Seria 38S - ciężka seria metryczna do dużych średnic

Oznaczenie 38S wskazuje metryczne połączenie w serii ciężkiej. Ma to duże znaczenie przy wymianie części, ponieważ element podobny wizualnie może mieć inny system pracy i nie będzie poprawnie współpracował z instalacją. Pomyłka między serią L i S może doprowadzić do nieszczelności, problemu z dokręceniem albo uszkodzenia powierzchni styku. Przy dużym rozmiarze M52x2 konsekwencje błędnego doboru są szczególnie kosztowne, bo demontaż przewodu i ponowne ustawienie instalacji zajmują więcej czasu.

Kiedy wybrać grodziówkę M52x2 38S zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M52x2 38S jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Przykładem może być wyprowadzenie przewodu z wnętrza maszyny na zewnątrz albo rozdzielenie instalacji na część roboczą i serwisową. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 315 bar i dobór całego odcinka

Ciśnienie pracy tej złączki wynosi 315 bar. Ten parametr dotyczy samego elementu, ale całą instalację należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, pierścień, nakrętka, adapter, zawór, rura albo element zamontowany po drugiej stronie grodzi. Przy dużym rozmiarze trzeba dodatkowo uwzględnić masę przewodu, promień gięcia i sposób podparcia odcinka. Do kontroli rzeczywistego ciśnienia w układzie warto zastosować manometry hydrauliczne.

Montaż złączki grodziowej M52x2 38S

Złączka powinna być osadzona osiowo w otworze montażowym. Przewód lub rura po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy rozmiarze M52x2 cięższy odcinek instalacji może przenosić znaczne siły na punkt grodziowy, dlatego konieczne jest prawidłowe podparcie i zachowanie właściwego promienia gięcia. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, średnicy i ustawienia końcówek.

Typowe błędy przy doborze M52x2 38S

Najczęstszy błąd to dobór części wyłącznie po gwincie M52x2, bez potwierdzenia serii 38S. Drugi problem to używanie złączki grodziowej jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego mocowania i cała jego masa pracuje na złączce. W takim układzie nawet poprawnie dobrany gwint może zacząć pracować pod naprężeniem. Jeżeli przewód biegnie blisko ramy, osłony lub krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu przy dużej złączce grodziowej

Złączka grodziowa M52x2 38S stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym ciężki przewód lub rurę. W instalacjach pracujących w drganiach trzeba przewidzieć dodatkowe punkty podparcia po obu stronach grodzi. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji zdemontowanego elementu warto porównać gwint, serię i wielkość całego przejścia. W mniejszym wariancie serii ciężkiej można sprawdzić złączkę grodziową M42x2 30S. Jeżeli instalacja pracuje w serii lekkiej, właściwym porównaniem będzie złączka grodziowa M52x2 42L, która nie jest zamiennikiem 38S, ale pomaga odróżnić serię L od serii S. Przy innych standardach przejść przez panel warto przejrzeć kategorię złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa M52x2 38S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa M52x2 38S?

Produkt ma gwint M52x2 po obu stronach.

Czy złączka M52x2 38S jest redukcją?

Nie. Obie strony mają ten sam gwint M52x2 w serii 38S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M52x2 38S?

Ciśnienie pracy wynosi 315 bar. Całą instalację trzeba jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 38S?

Oznaczenie 38S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M52x2 38S i M52x2 42L są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M52x2 38S?

Przed zakupem należy sprawdzić gwint M52x2, serię 38S, ciśnienie pracy 315 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
