Korek CES M52X2 38S

Przejdź do sekcji Opinie

90,15 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 315 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-38S
Oznaczenie wg VITILLO ATME38S.1
Oznaczenie wg CAST 108023.1

Opis

Korek CES M52x2 38S – zaślepka hydrauliczna serii ciężkiej

Korek CES M52x2 38S to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii ciężkiej S i jest przeznaczony do połączeń o gwincie metrycznym M52x2. Uszczelnienie następuje przez zaciskowy docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka należy do grupy produktów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Stosowana jest w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia zamknięcie odpowiedniego zakończenia przewodu podczas montażu, naprawy, konserwacji lub modernizacji instalacji hydraulicznej.

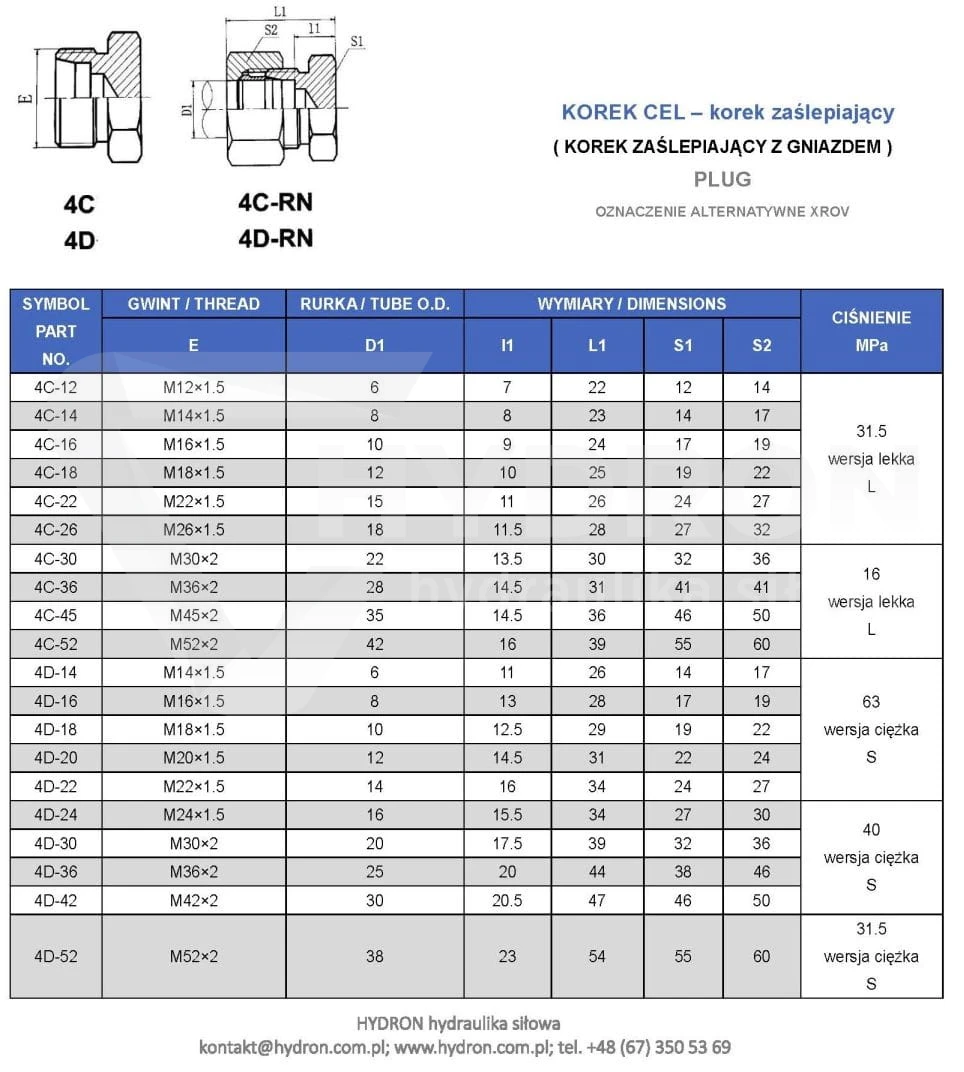

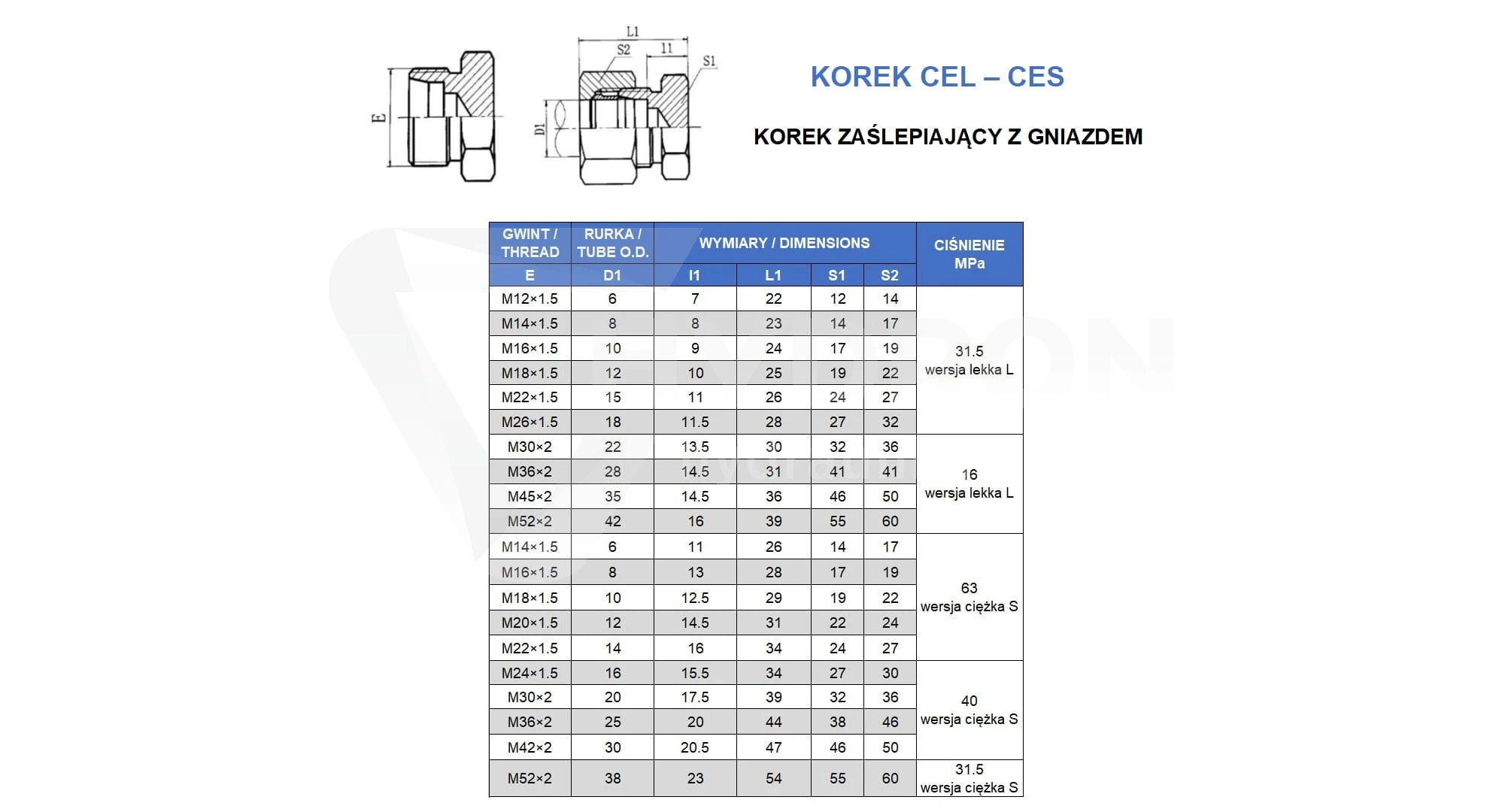

Parametry techniczne korka CES M52x2 38S

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CES.
Rozmiar połączeniowy: 38S.
Seria połączeniowa: S – ciężka.
Gwint współpracującej nakrętki: M52x2.
Średnica nominalna gwintu: 52 mm.
Skok gwintu: 2 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Rastelli Raccordi: TS296-38S.
Oznaczenie według Cast: 108023.1.
Oznaczenie według Vitillo: ATME38S.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking plug for tube ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych i odpowiednich złączy zakończonych nakrętką.

Zastosowanie korka CES 38S w hydraulice siłowej

Korek CES M52x2 38S służy do zamykania odpowiednio przygotowanych zakończeń przewodów hydraulicznych. Może być wykorzystywany podczas demontażu instalacji, odłączania odbiorników hydraulicznych, wymiany podzespołów oraz zabezpieczania niewykorzystywanych połączeń rurowych.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego, maszyn budowlanych oraz instalacji przemysłowych. Korek umożliwia zaślepienie zakończenia przewodu wyposażonego w kompatybilną nakrętkę bez konieczności trwałego zamykania przewodu. Właściwy dobór elementu powinien uwzględniać konstrukcję całego połączenia i jego warunki pracy.

Seria ciężka S – rozmiar połączeniowy 38S

Oznaczenie 38S identyfikuje rozmiar połączenia należący do serii ciężkiej S. Wariant CES M52x2 38S jest przeznaczony do współpracy z odpowiednio dobraną armaturą tej serii. Przy kompletowaniu elementów należy sprawdzić zgodność nakrętki, zakończenia przewodu i powierzchni odpowiedzialnych za uszczelnienie.

Rozmiaru 38S nie należy utożsamiać z dowolnym połączeniem o gwincie M52x2. O możliwości zastosowania zaślepki decydują również geometria stożka i konstrukcja współpracującego zakończenia przewodu. Elementy serii ciężkiej S nie powinny być zastępowane częściami innej serii bez potwierdzenia ich zgodności.

Stożkowe uszczelnienie zaciskowe – jak działa korek CES?

Korek CES wykorzystuje uszczelnienie uzyskiwane przez docisk odpowiednio dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Podczas jej dokręcania powstaje siła zaciskowa umożliwiająca zamknięcie połączenia.

Szczelność zależy od zgodności wymiarów korka i zakończenia przewodu, stanu powierzchni współpracujących oraz prawidłowego montażu. Zabrudzenia, zadrapania lub odkształcenia powierzchni stożkowych mogą utrudniać uzyskanie szczelnego połączenia. Korek CES nie jest uniwersalną zaślepką przeznaczoną do wkręcania w dowolny otwór gwintowany.

Gwint M52x2 – znaczenie oznaczenia

Oznaczenie M52x2 określa gwint metryczny o średnicy nominalnej 52 mm i skoku 2 mm. W przypadku korka CES wymiar ten odnosi się do gwintu współpracującej nakrętki, która odpowiada za docisk zaślepki do zakończenia przewodu hydraulicznego.

Dobierając korek M52x2 38S, należy zweryfikować pełne oznaczenie połączenia. Sam wymiar gwintu nie wystarcza do potwierdzenia kompatybilności. Istotne są także seria ciężka S, profil powierzchni uszczelniającej oraz konstrukcja zastosowanej armatury.

Oznaczenia katalogowe Rastelli Raccordi, Cast i Vitillo

Korek CES M52x2 38S posiada oznaczenia katalogowe umożliwiające identyfikację odpowiedniego wariantu w dokumentacji producentów armatury hydraulicznej. Według Rastelli Raccordi produkt występuje pod oznaczeniem TS296-38S, według Cast jako 108023.1, natomiast według Vitillo jako ATME38S.1.

Znajomość tych symboli ułatwia wyszukiwanie części, porównywanie katalogów technicznych oraz dobór zaślepki podczas napraw istniejących układów hydraulicznych. Przed zastosowaniem elementu zamiennego należy upewnić się, że jego wymiary, geometria i parametry użytkowe odpowiadają wymaganiom konkretnego połączenia.

Zaślepka końcówek przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do końców przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends opisuje funkcję produktu jako elementu zamykającego zakończenie przewodu. Korek współpracuje z odpowiednio dobraną nakrętką, która umożliwia uzyskanie docisku powierzchni stożkowych.

Zaślepki tego rodzaju należy odróżnić od korków montowanych bezpośrednio w otworach gwintowanych korpusów hydraulicznych. Konstrukcja CES przeznaczona jest do zaślepiania końcówek przewodów lub kompatybilnych złączy zakończonych nakrętką.

Zabezpieczanie przewodów podczas serwisu

Podczas naprawy układu hydraulicznego konieczne może być odłączenie przewodu od siłownika, rozdzielacza lub innego elementu instalacji. Odpowiednio dobrany korek CES 38S umożliwia zamknięcie wolnego zakończenia wyposażonego w kompatybilną nakrętkę. Pomaga ograniczyć przedostawanie się zanieczyszczeń oraz wypływ pozostałości oleju podczas prac prowadzonych przy bezpiecznie odciążonym układzie.

Jeżeli zaślepka ma pozostać zamontowana podczas pracy instalacji pod ciśnieniem, należy potwierdzić dopuszczalne parametry kompletnego połączenia. Samo oznaczenie serii ciężkiej S nie określa maksymalnego ciśnienia roboczego konkretnego zespołu.

Dobór korka CES M52x2 do przewodu hydraulicznego

Przed zakupem należy sprawdzić rozmiar zakończenia przewodu, gwint nakrętki oraz serię połączeniową. W przypadku korka CES M52x2 38S wymagane jest odpowiednie zakończenie serii ciężkiej, wyposażone w nakrętkę M52x2 i kompatybilne powierzchnie stożkowe.

Przy wymianie dotychczas używanej zaślepki pomocne są oznaczenia TS296-38S, 108023.1 oraz ATME38S.1. Pozwalają one dokładniej zidentyfikować właściwy typ korka i ograniczyć ryzyko pomylenia go z produktami innych rozmiarów lub serii połączeniowych.

Montaż i kontrola szczelności korka CES 38S

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu współpracującej nakrętki. Korek powinien zostać prawidłowo umieszczony i dociśnięty przez nakrętkę zgodnie z wymaganiami stosowanego systemu połączeniowego.

Nie należy próbować usuwać nieszczelności przez nadmierne dokręcanie uszkodzonych elementów. Po zakończeniu montażu należy sprawdzić szczelność i upewnić się, że kompletne połączenie jest odpowiednie do warunków pracy instalacji.

Najważniejsze cechy korka CES M52x2 38S

Zaślepka końcówek przewodów hydraulicznych.
Rozmiar połączeniowy 38S.
Wersja ciężka – seria S.
Współpraca z nakrętką M52x2.
Stożkowe uszczelnienie zaciskowe.
Oznaczenie Rastelli Raccordi: TS296-38S.
Oznaczenie Cast: 108023.1.
Oznaczenie Vitillo: ATME38S.1.
Typ katalogowy: TN 296.
Zastosowanie w hydraulice rolniczej, sadowniczej, leśnej, budowlanej i przemysłowej.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CES M52x2 38S
Typ	CES / TN 296
Gwint nakrętki	M52x2
Średnica nominalna gwintu	52 mm
Skok gwintu	2 mm
Seria	38S – ciężka
Rodzaj uszczelnienia	Stożkowe, zaciskowe
Rastelli Raccordi	TS296-38S
Cast	108023.1
Vitillo	ATME38S.1
Nazwa angielska	Blanking plug for tube ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CES M52x2 38S?

Służy do zaślepiania końcówek przewodów hydraulicznych i innych kompatybilnych złączy zakończonych nakrętką. Szczelność połączenia uzyskuje się przez docisk powierzchni stożkowych.

Czy korek CES 38S należy do serii ciężkiej?

Tak. Oznaczenie 38S wskazuje wariant należący do serii ciężkiej S.

Jakie jest oznaczenie korka według Rastelli Raccordi?

Oznaczenie według Rastelli Raccordi to TS296-38S.

Jakie są oznaczenia korka według Cast i Vitillo?

Według Cast produkt posiada oznaczenie 108023.1, natomiast według Vitillo – ATME38S.1.

Czy korek CES M52x2 można zamontować w dowolnym otworze gwintowanym?

Nie. Korek jest przeznaczony do odpowiednich zakończeń przewodów wyposażonych w nakrętkę, która zapewnia docisk stożkowych powierzchni uszczelniających.
