Kolanko BB 90° M52X2 42L

Przejdź do sekcji Opinie

105,41 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-42L
Oznaczenie wg VITILLO LME42L.1
Oznaczenie wg CAST 103813.1
Oznaczenie wg PARKER ERMETO XW 42-L | W42L
Oznaczenie alternatywne 1C9-52

Opis

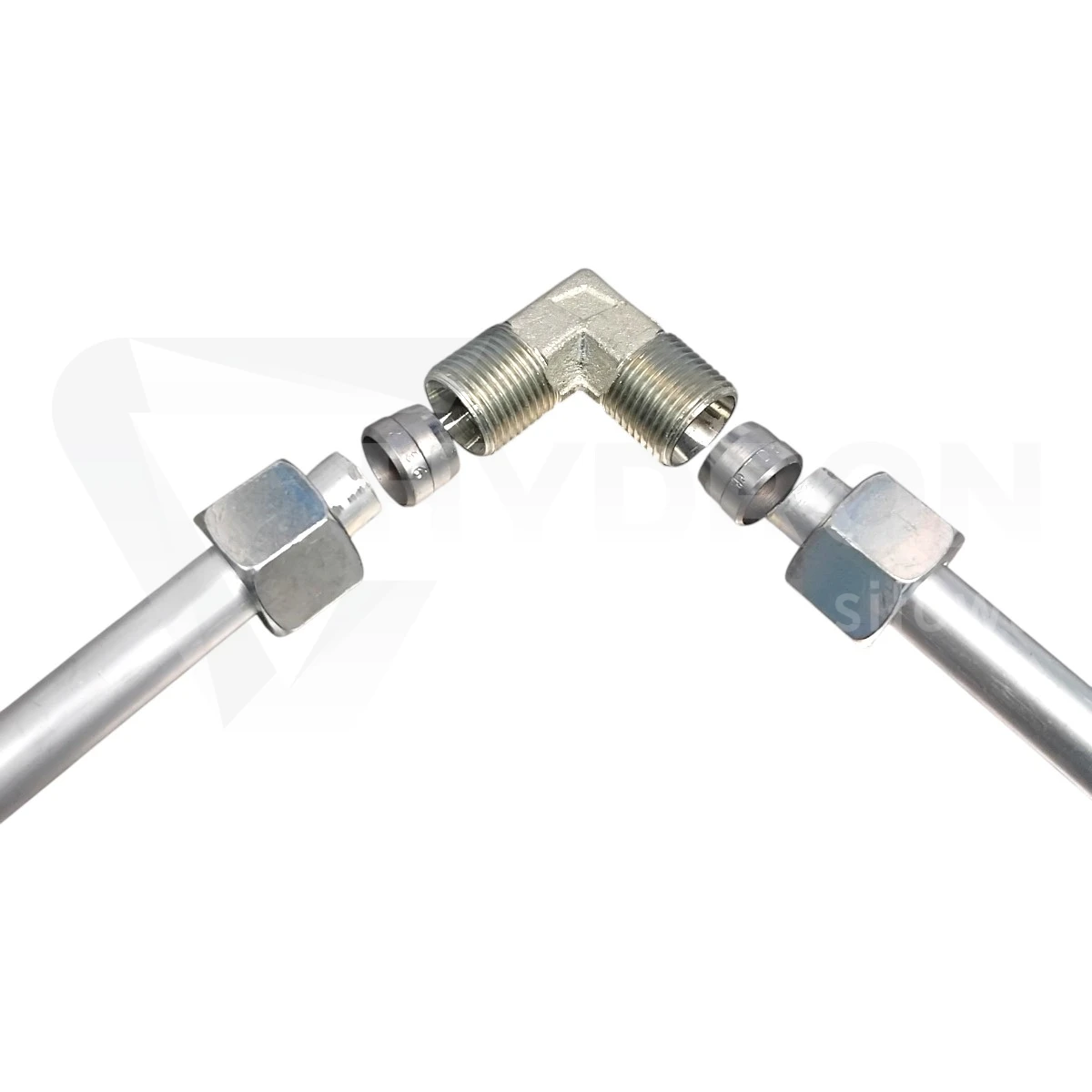

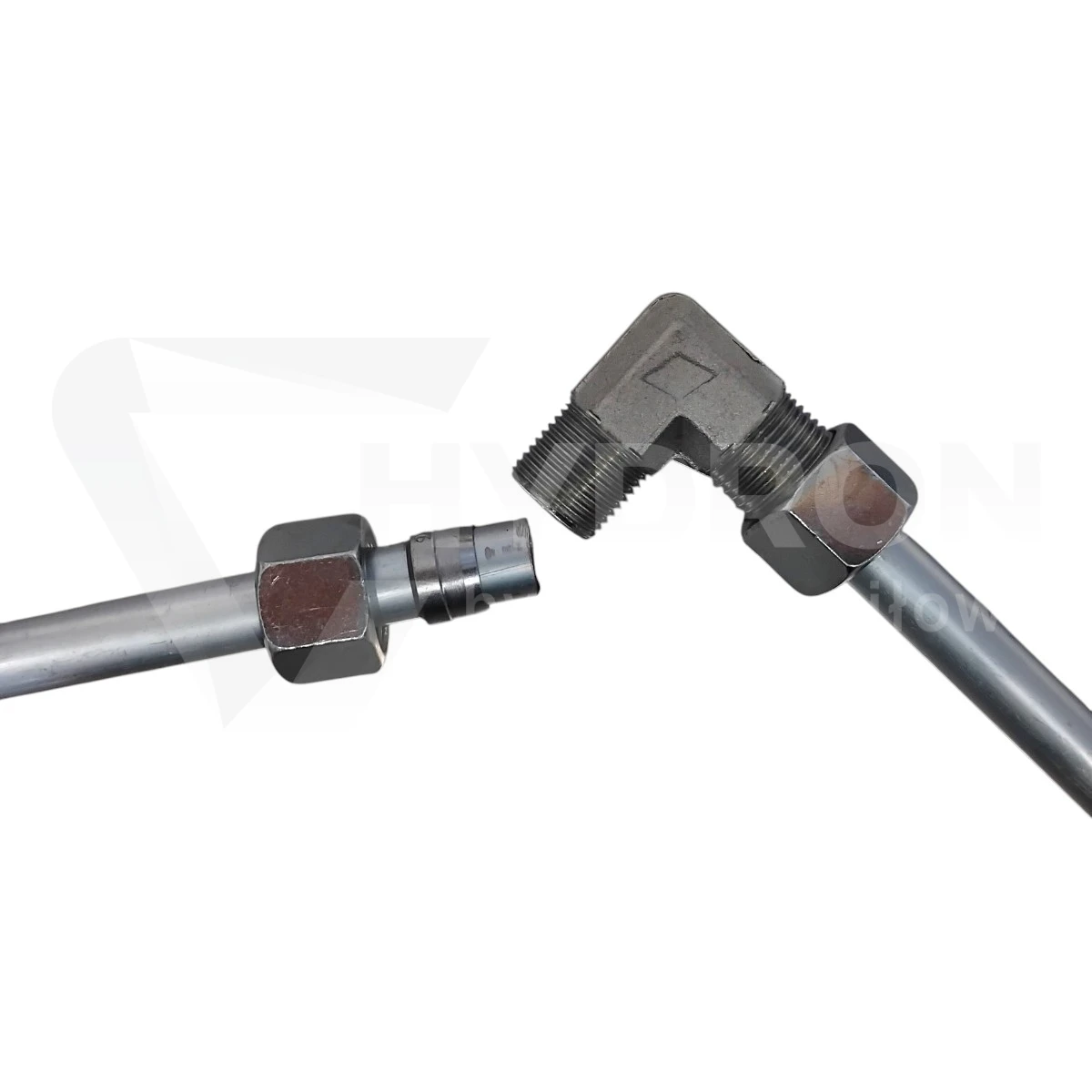

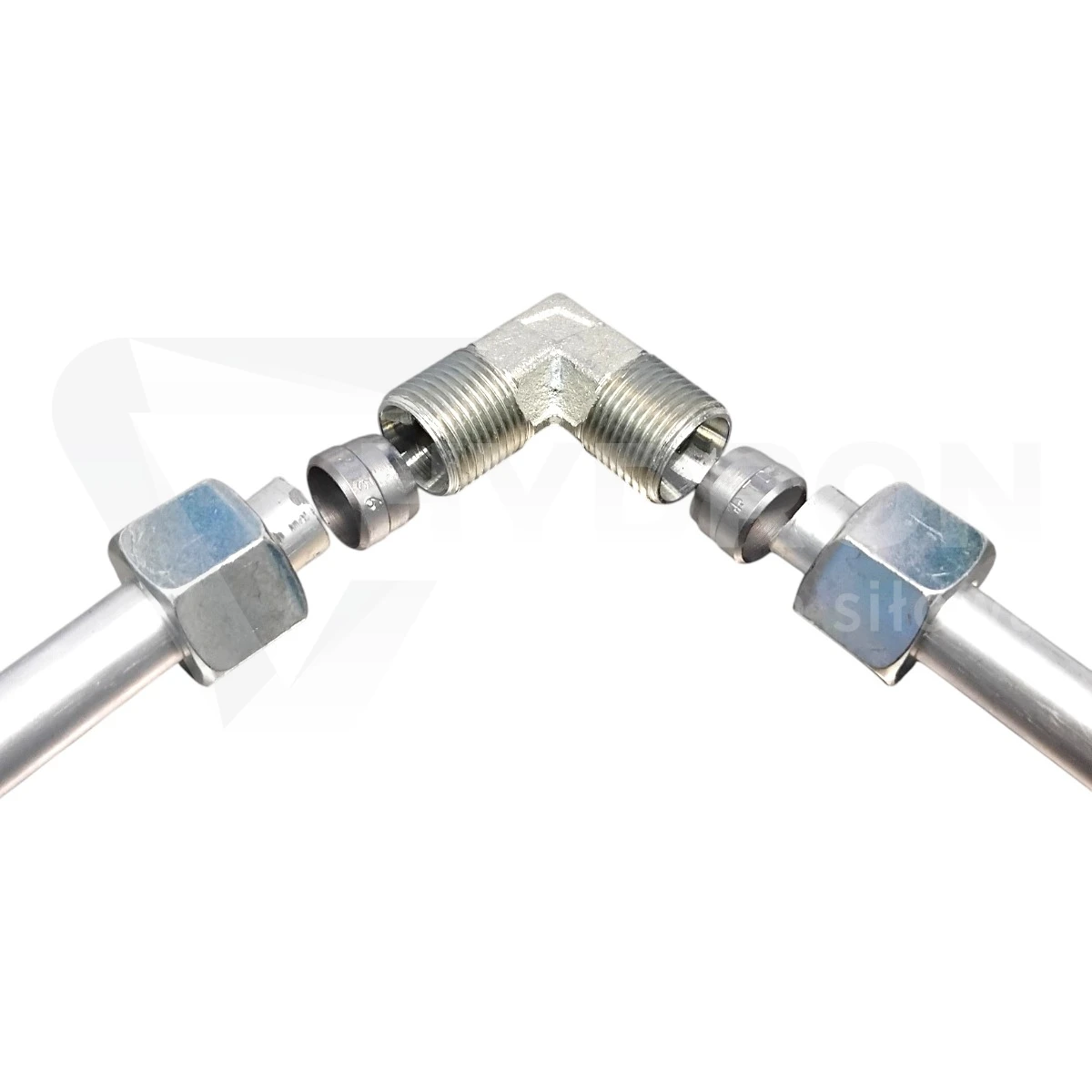

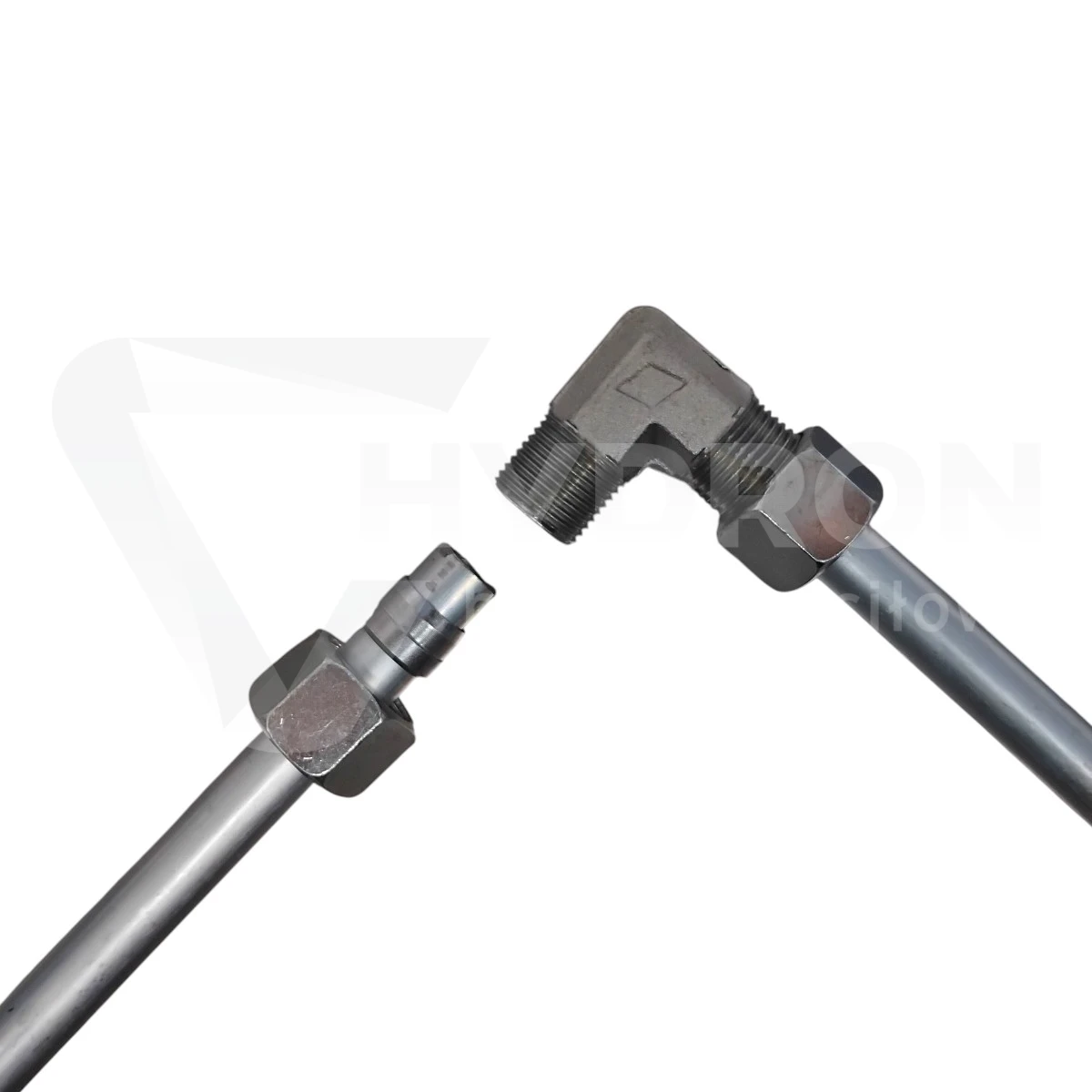

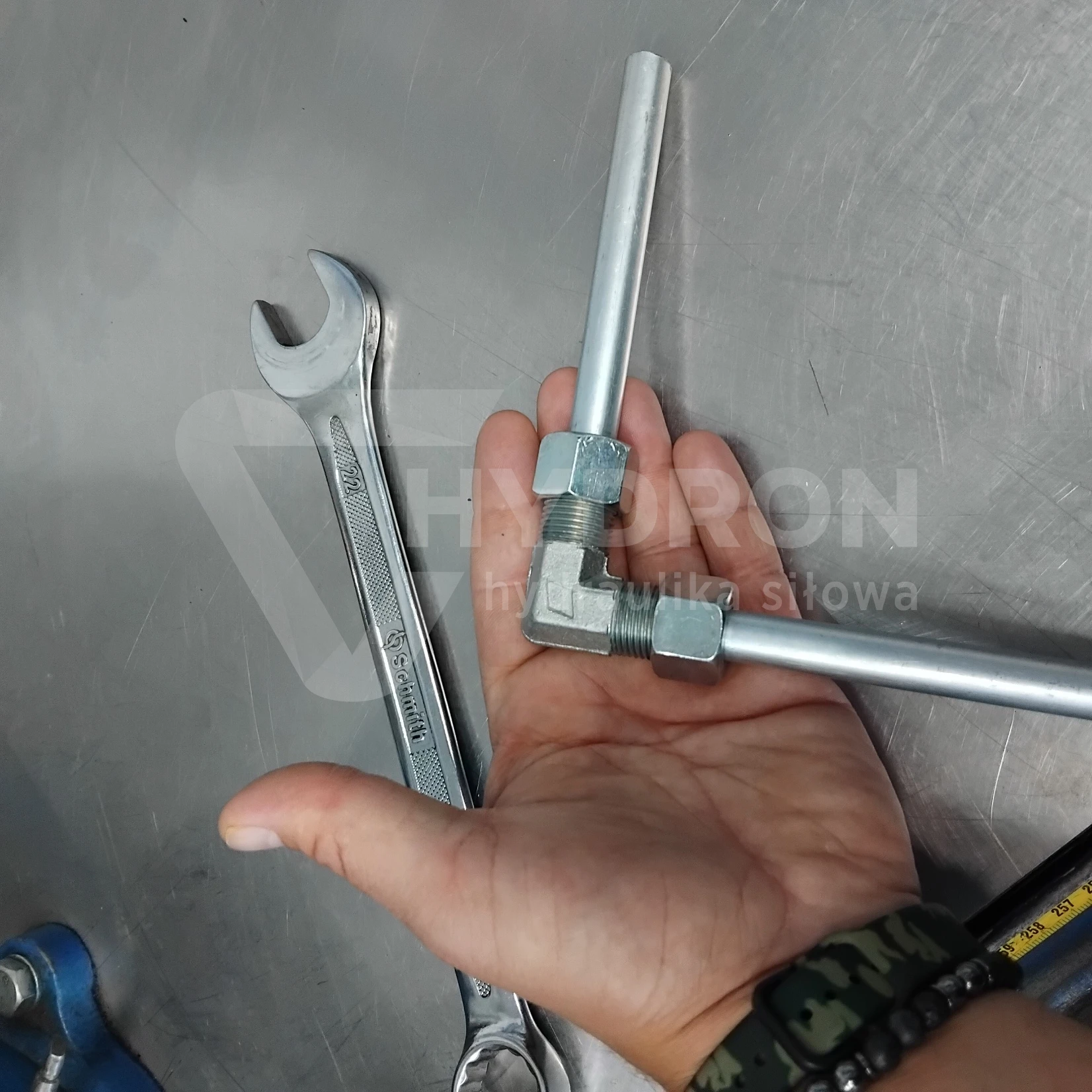

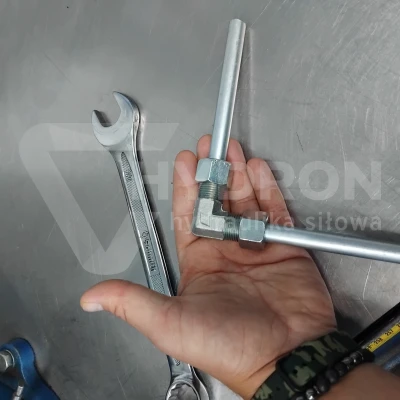

Kolanko BB 90° M52x2 42L

Kolanko BB 90° M52x2 42L to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji rurowej o 90°. Konstrukcja BB oznacza zastosowanie dwóch gwintów zewnętrznych M52x2, natomiast rozmiar 42L odpowiada rurze o średnicy zewnętrznej 42 mm w lekkiej serii L.

To rozwiązanie przeznaczone do większych średnic instalacji, gdzie liczy się uporządkowane prowadzenie rury, ograniczenie dodatkowych adapterów oraz możliwość wykonania zwartego połączenia pod kątem prostym.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M52x2,
gwint 2: M52x2,
rozmiar systemowy: 42L,
średnica zewnętrzna rury: 42 mm,
seria: lekka L,
skok gwintu: 2 mm,
praktyczny pomiar gwintu M52x2: około 51,6-51,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
funkcja: zmiana kierunku instalacji o 90°.

Co oznacza 42L?

Oznaczenie 42L określa konkretną konfigurację połączenia rurowego:

42 - rura o średnicy zewnętrznej 42 mm,
L - lekka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M52x2 oraz metryczny system połączenia ze stożkiem 24°.

M52x2 - duży gwint, ale sam wymiar nie wystarczy

Przy złączkach metrycznych dobór wyłącznie na podstawie średnicy gwintu nie jest wystarczający. Trzeba potwierdzić także serię oraz średnicę rury.

W tym produkcie właściwa konfiguracja to:

gwint M52x2,
rura 42 mm,
lekka seria L.

Jak rozpoznać gwint M52x2?

Przy praktycznym pomiarze suwmiarką średnica zewnętrzna gwintu M52x2 wynosi zwykle około 51,6-51,9 mm.

Skok gwintu wynosi 2 mm. Po potwierdzeniu gwintu należy jeszcze sprawdzić średnicę rury, która dla tego wariantu wynosi 42 mm.

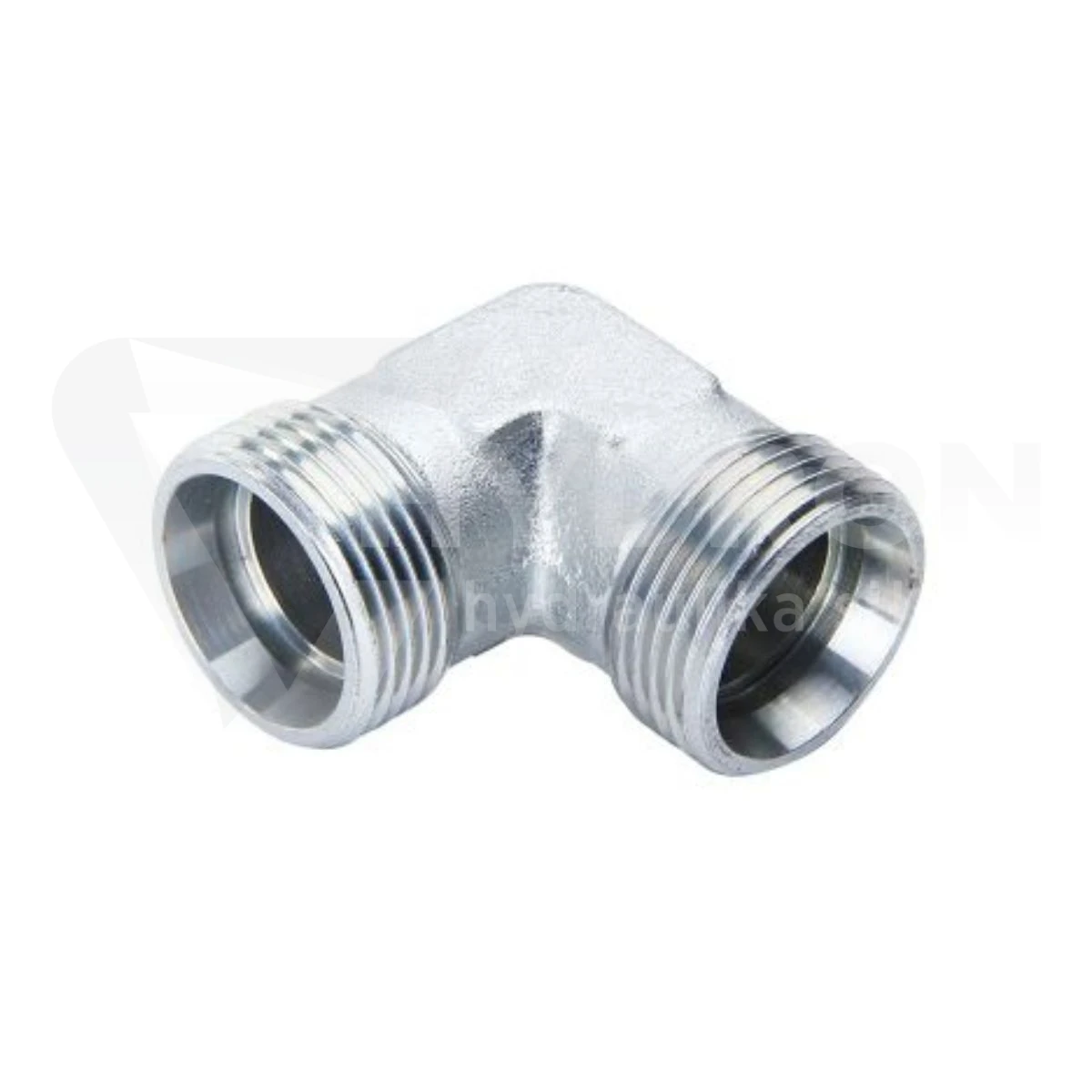

Co oznacza BB?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko pełni więc funkcję łącznika pomiędzy dwoma odpowiednio przygotowanymi stronami instalacji.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

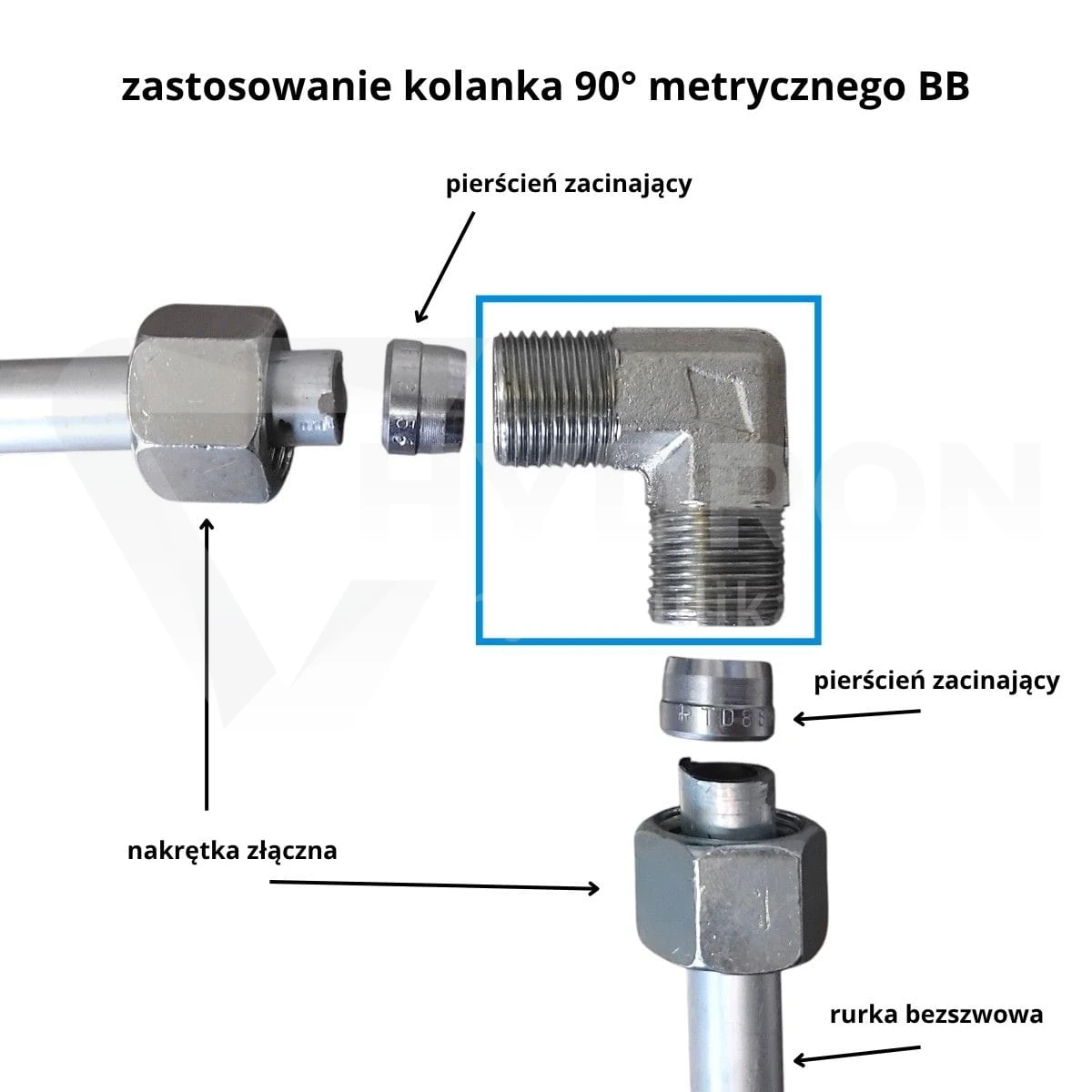

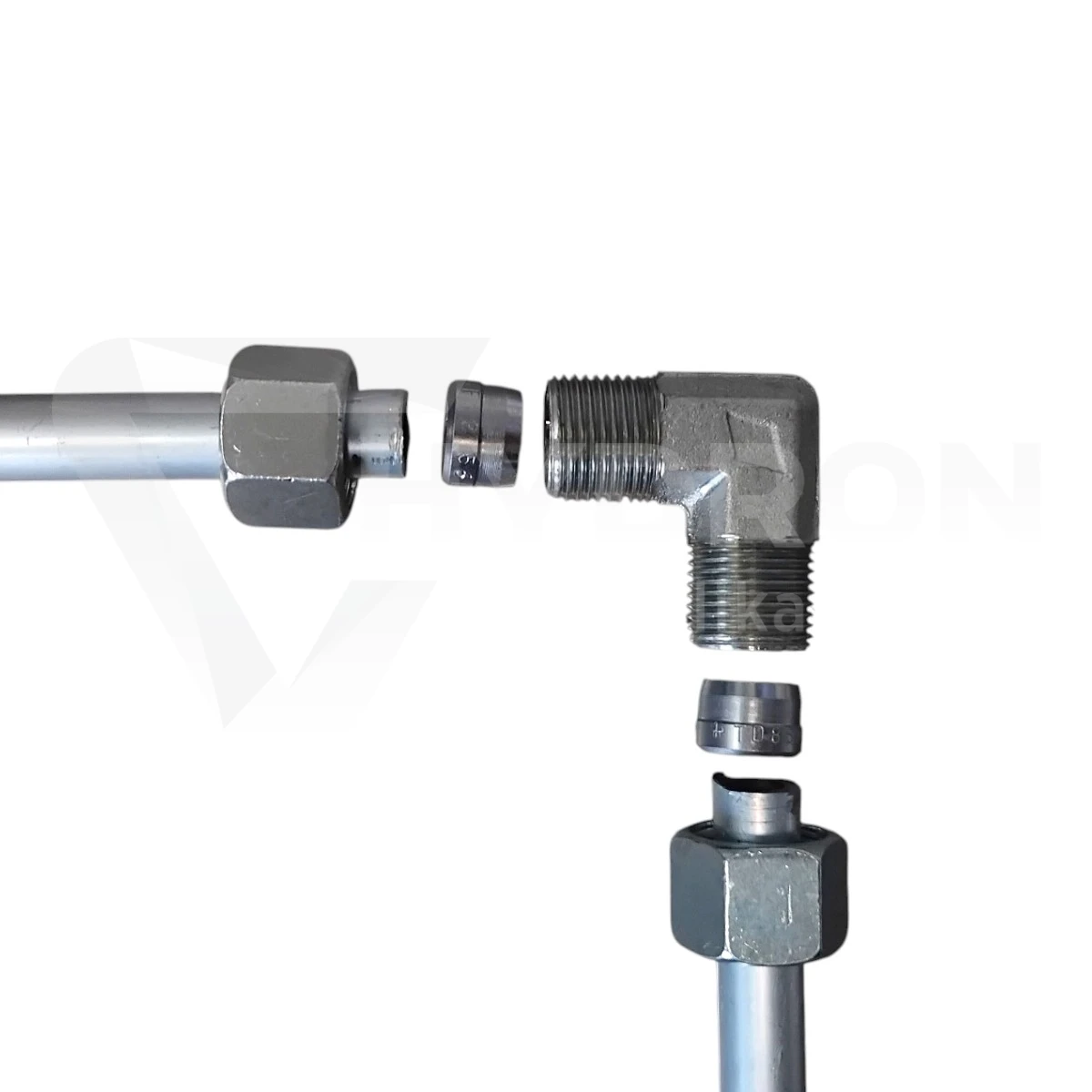

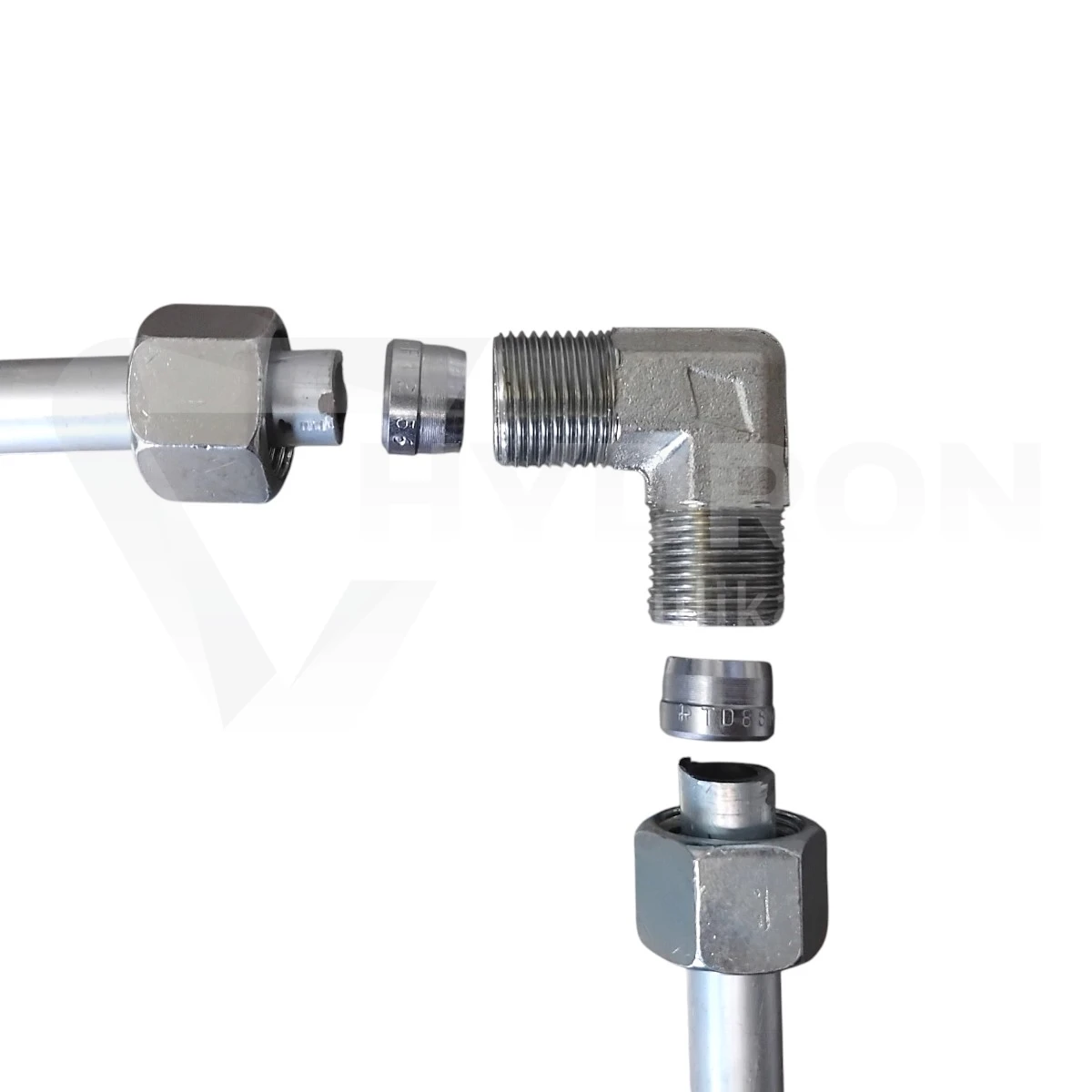

Stożek 24° i właściwy sposób uszczelnienia

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Gwint M52x2 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie należy traktować tego połączenia jak typowego gwintu rurowego NPT ani uszczelniać go taśmą PTFE jako podstawową metodą. Szczelność zależy od prawidłowej współpracy powierzchni stożkowych i elementów systemu 42L.

Kolanko 90° przy dużej średnicy rury

Przy rurze 42 mm wykonanie łagodnej zmiany kierunku może wymagać dużej ilości miejsca. Kolanko 90° pozwala znacząco ograniczyć gabaryt zabudowy i prowadzić instalację bliżej konstrukcji maszyny.

W praktyce daje to:

bardziej zwartą instalację,
mniejszą liczbę dodatkowych adapterów,
łatwiejsze prowadzenie rury,
ograniczenie niepotrzebnych łuków,
prostszy montaż i serwis.

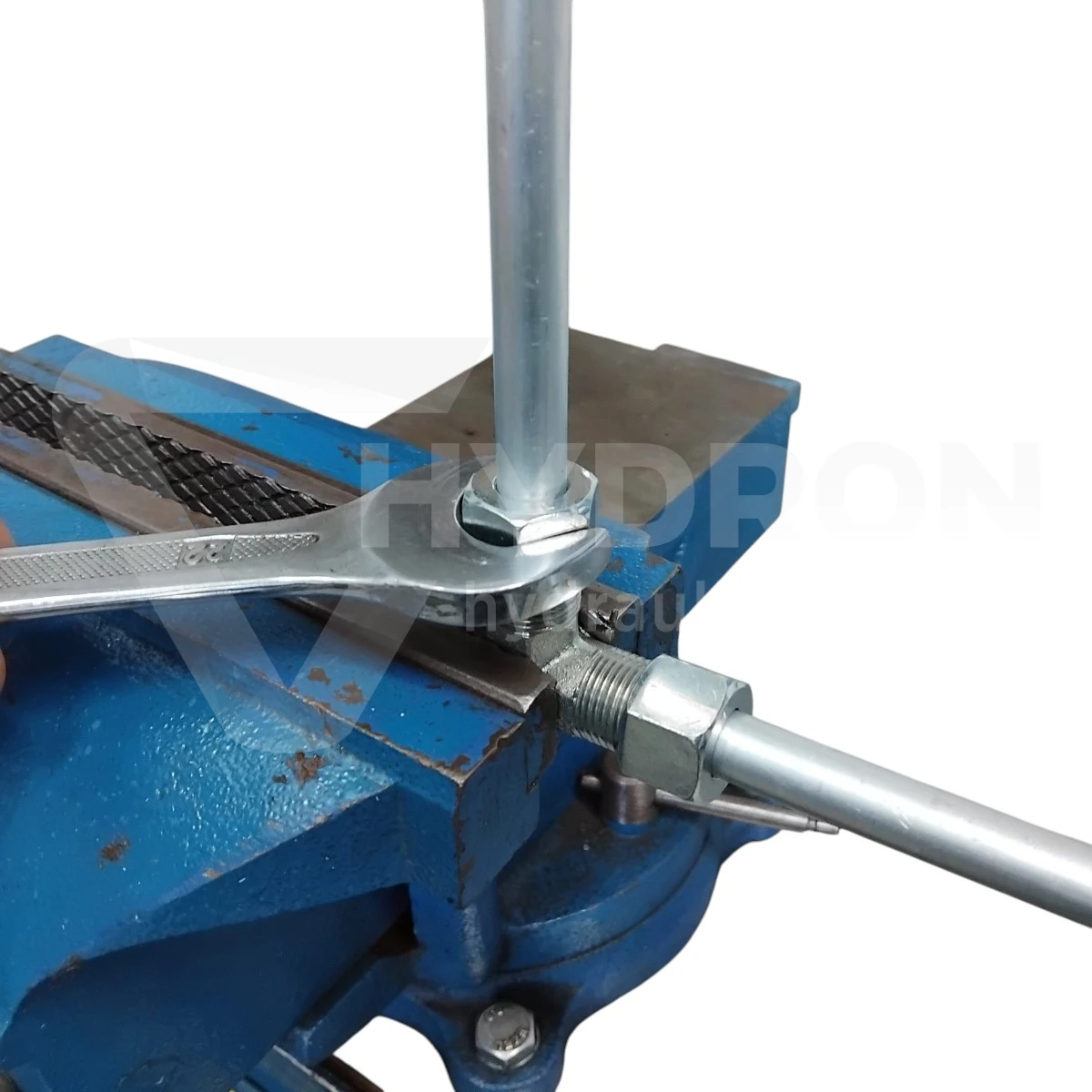

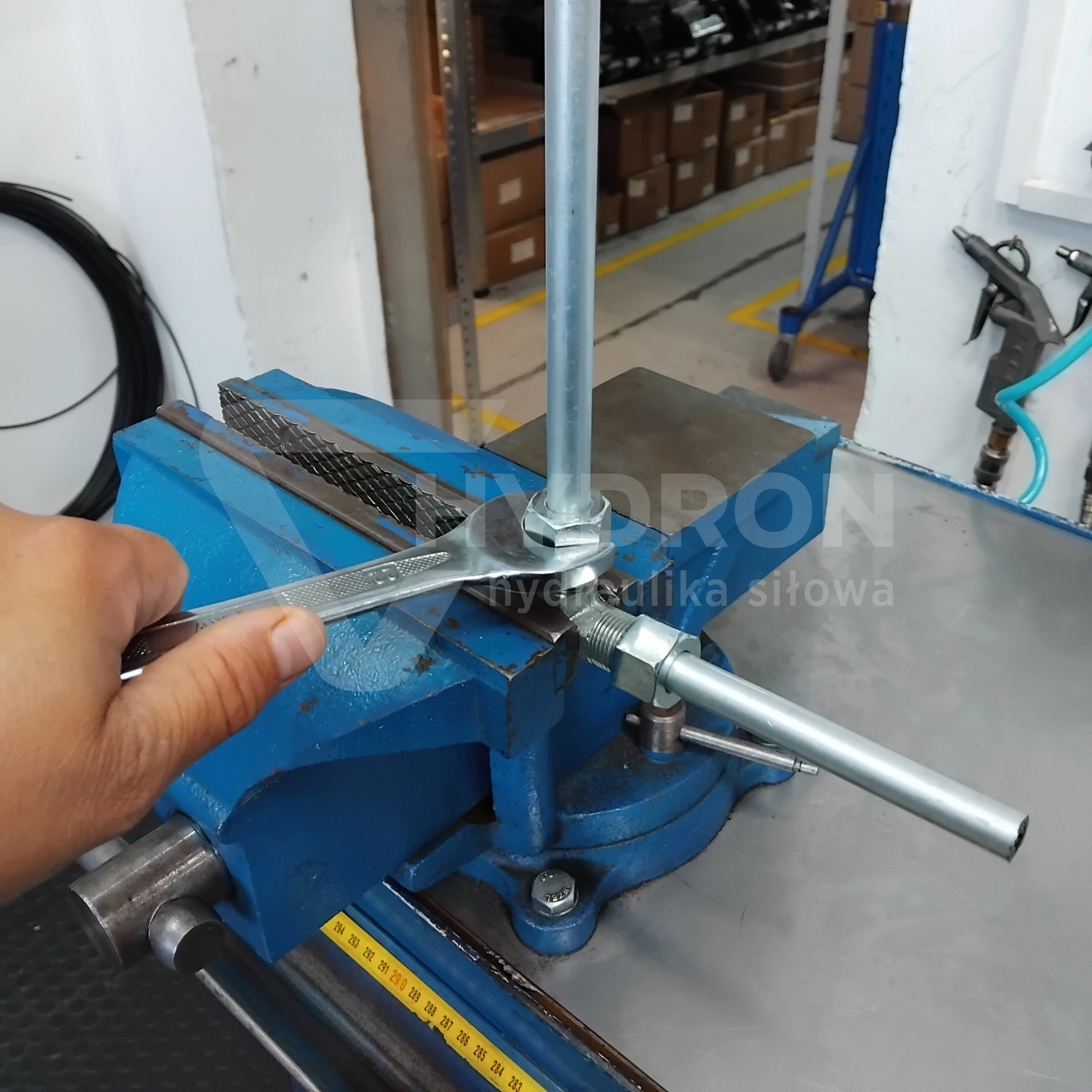

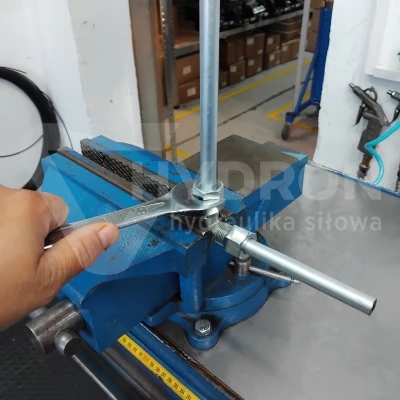

Duża średnica wymaga starannego montażu

Przy systemie 42L szczególnie ważne jest prawidłowe osiowanie rury oraz dokładne przygotowanie połączenia. Duża średnica zwiększa siły montażowe i sprawia, że niewłaściwe ustawienie elementów może utrudnić prawidłowe skręcenie złącza.

Przed montażem warto sprawdzić:
