Zawór zwrotny typ S 1/2" WN10 1-400bar Ponar

Przejdź do sekcji Opinie

69,37 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1/2" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 400 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

Zawór zwrotny typ S 1/2" WN10 1-400bar Ponar

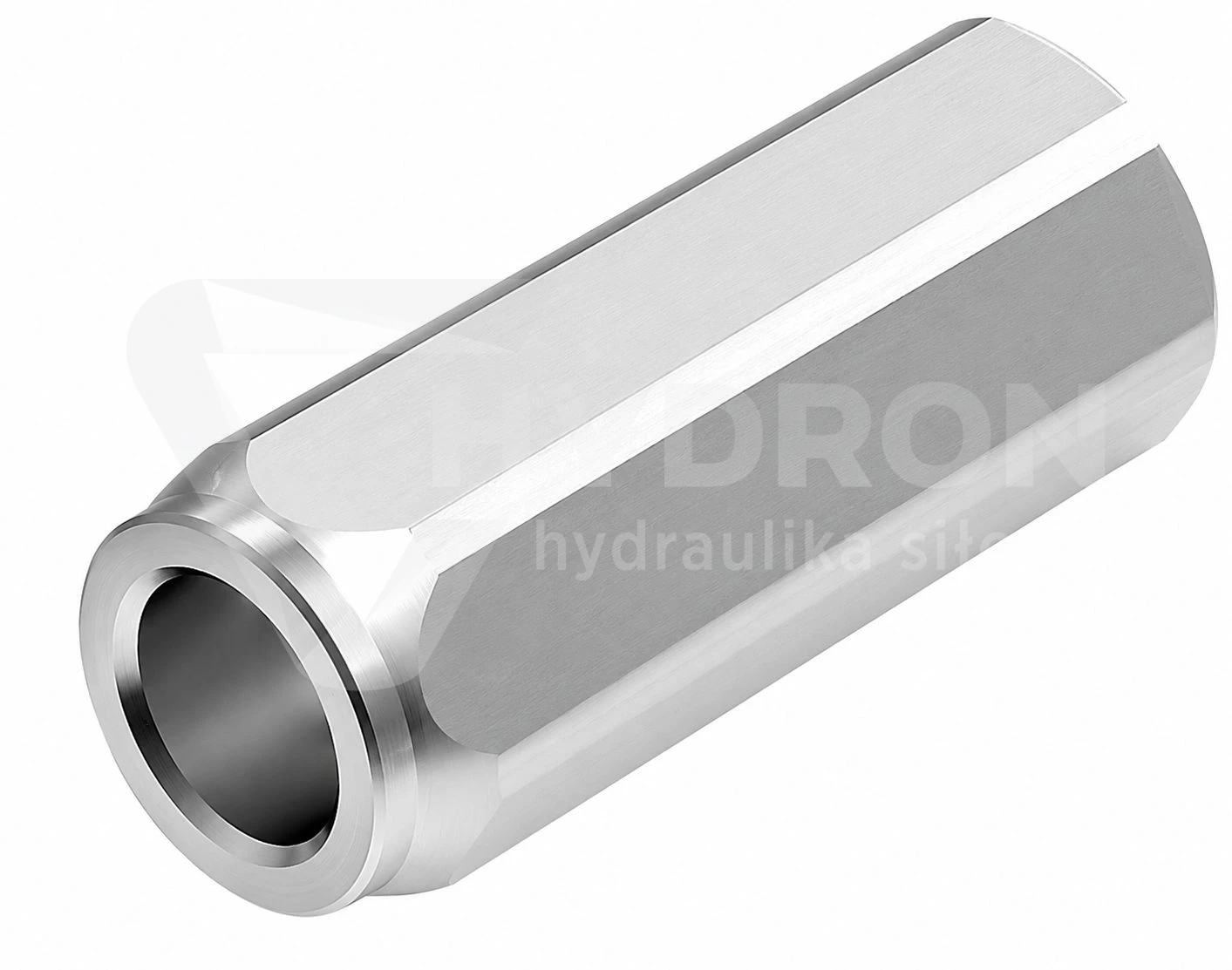

Zawór zwrotny typ S 1/2" WN10 1-400bar Ponar to liniowy zawór hydrauliczny przeznaczony do kontroli kierunku przepływu oleju w układach hydrauliki siłowej. Jego zadaniem jest umożliwienie przepływu cieczy roboczej w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza instalację przed cofaniem oleju, spadkiem ciśnienia i niekontrolowanym przepływem zwrotnym.

Wersja 1/2" WN10 posiada przyłącze gwintowe G1/2 i oferuje większą przepustowość niż warianty WN6 oraz WN8. Maksymalny przepływ dla tej wielkości wynosi 50 dm³/min, dlatego zawór dobrze sprawdza się w układach, gdzie potrzebne jest pewne zamknięcie przepływu zwrotnego przy wyższym natężeniu przepływu. Maksymalne ciśnienie robocze dla tego wykonania wynosi 400 bar.

Zapis 1-400bar oznacza dwa osobne parametry techniczne. Wartość 1 bar określa ciśnienie otwarcia zaworu, czyli próg, przy którym olej pokonuje opór sprężyny i rozpoczyna przepływ. Wartość 400 bar oznacza maksymalne dopuszczalne ciśnienie pracy. Nie jest to zawór regulowany w zakresie 1-400 bar.

Wariant z ciśnieniem otwarcia 1 bar sprawdzi się tam, gdzie zawór ma reagować przy niskim ciśnieniu, ale jednocześnie powinien mieć określony próg zadziałania. Jest to praktyczne rozwiązanie w obwodach zasilających, powrotnych i pomocniczych, gdzie ważne jest połączenie swobodnego przepływu roboczego z pewnym zabezpieczeniem przed przepływem wstecznym.

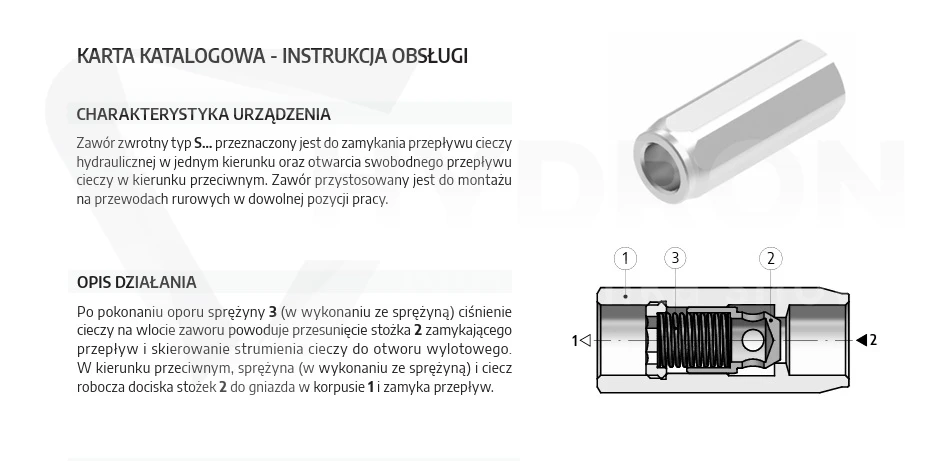

Według karty katalogowej PONAR zawór zwrotny typ S jest przeznaczony do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Producent przewiduje montaż zaworu na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN10
Rozmiar przyłącza: 1/2"
Przyłącze hydrauliczne: G1/2
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,1 MPa / 1 bar
Maksymalne ciśnienie pracy: 40 MPa / 400 bar
Maksymalny przepływ: 50 dm³/min

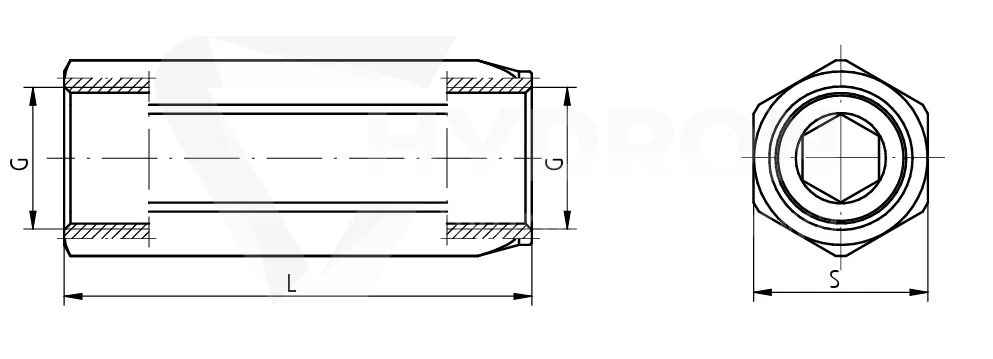

Długość L: 75 mm
Rozmiar pod klucz S: 27 mm
Masa: 0,23 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Dla wykonania WN10 karta podaje przyłącze G1/2, długość 75 mm, wymiar pod klucz 27 mm, maksymalny przepływ 50 dm³/min, maksymalne ciśnienie pracy 40 MPa oraz masę 0,23 kg.

Charakterystyka działania

Zawór zwrotny typ S działa na zasadzie mechanicznego zamykania przepływu przez element stożkowy współpracujący z gniazdem w korpusie. W kierunku roboczym ciśnienie oleju osiąga wartość pozwalającą pokonać opór sprężyny, a następnie otwiera drogę przepływu. Przy tym wariancie próg otwarcia wynosi 1 bar.

Przy próbie przepływu w kierunku przeciwnym stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy roboczej. W ten sposób zawór blokuje przepływ zwrotny i chroni układ przed cofaniem oleju. Taka konstrukcja jest prosta, trwała i dobrze sprawdza się w typowych instalacjach hydrauliki siłowej.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 1/2" WN10 1-400bar Ponar znajduje zastosowanie w hydraulice maszyn przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w przewodach zasilających, powrotnych, obwodach zabezpieczających, sekcjach pomocniczych oraz instalacjach, w których wymagane jest jednostronne blokowanie przepływu oleju.

Produkt można stosować do ochrony pomp, rozdzielaczy, siłowników, przewodów hydraulicznych i innych elementów instalacji przed niekontrolowanym przepływem zwrotnym. Wersja WN10 z przyłączem G1/2 będzie dobrym wyborem tam, gdzie potrzebny jest większy przepływ niż w zaworach 1/4" i 3/8", ale nadal wymagana jest kompaktowa zabudowa oraz praca przy wysokim ciśnieniu.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G1/2, wielkość nominalną WN10, wymagany przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze instalacji. Dla tego modelu kluczowe są: ciśnienie otwarcia 1 bar, maksymalny przepływ 50 dm³/min oraz dopuszczalne ciśnienie pracy do 400 bar.

Dla prawidłowej pracy zaworu duże znaczenie ma czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność pomiędzy stożkiem a gniazdem, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla układu hydraulicznego.
