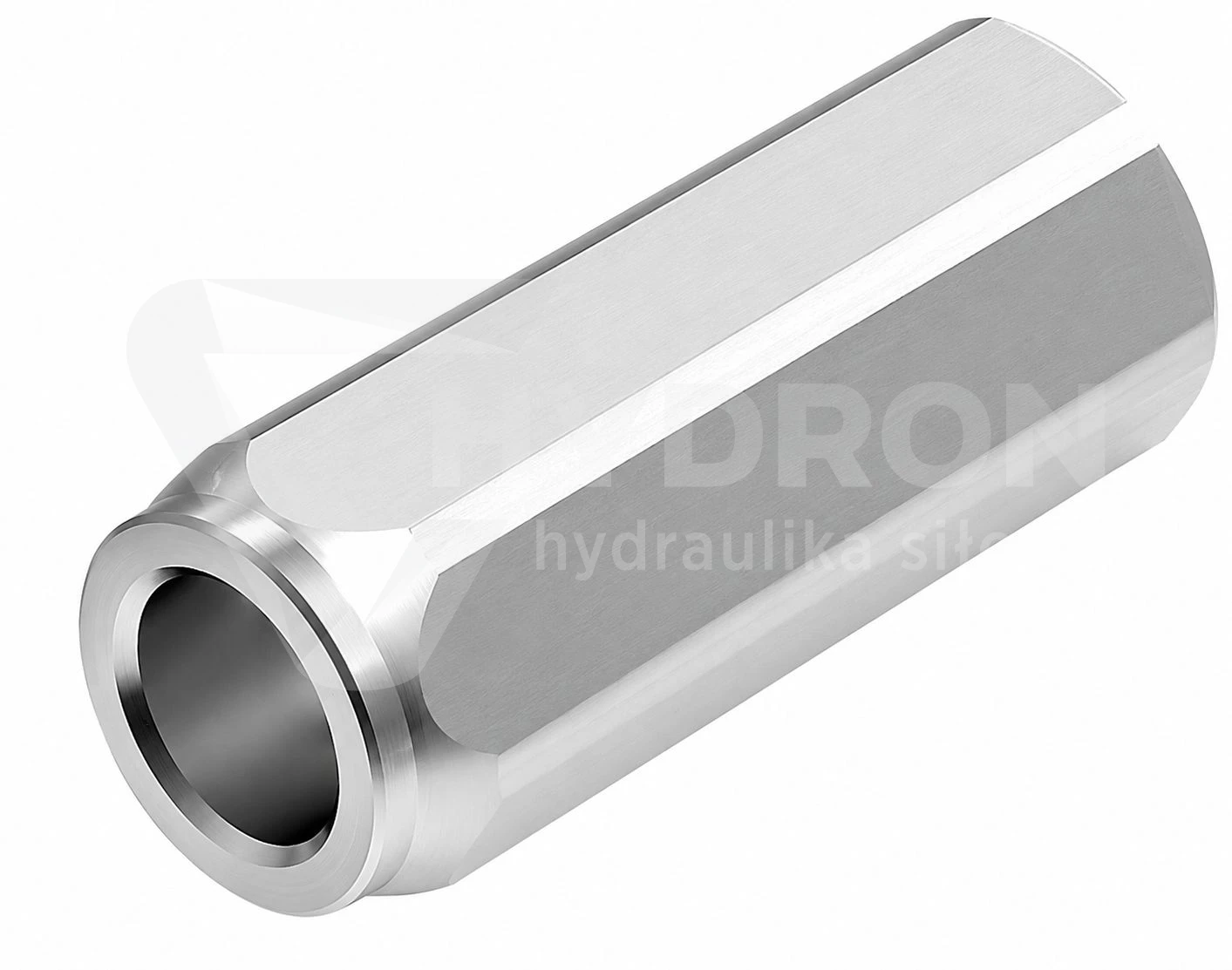

Zawór zwrotny typ S 1/2" WN10 4,5-400bar Ponar

Przejdź do sekcji Opinie

59,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1/2" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 400 bar
Typ zaworu zwrotny
Materiał stal ocynkowana
Temperatura pracy od -40°C do +80°C

Opis

Zawór zwrotny typ S 1/2" WN10 4,5-400bar Ponar

Zawór zwrotny typ S 1/2" WN10 4,5-400bar Ponar to liniowy zawór hydrauliczny przeznaczony do kontroli kierunku przepływu oleju w układach hydrauliki siłowej. Jego zadaniem jest umożliwienie przepływu cieczy roboczej w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza instalację przed cofaniem oleju, spadkiem ciśnienia oraz niekontrolowanym przepływem zwrotnym.

Wersja 1/2" WN10 posiada przyłącze gwintowe G1/2 i jest przeznaczona do układów wymagających większego przepływu niż warianty 1/4" oraz 3/8". Maksymalny przepływ dla tej wielkości wynosi 50 dm³/min, co pozwala stosować zawór w przewodach rurowych, obwodach zasilających, powrotnych, pomocniczych oraz zabezpieczających. Maksymalne ciśnienie robocze dla wykonania WN10 wynosi 400 bar.

Zapis 4,5-400bar oznacza dwa oddzielne parametry techniczne. Wartość 4,5 bar określa ciśnienie otwarcia zaworu, czyli ciśnienie potrzebne do pokonania oporu sprężyny i rozpoczęcia przepływu w kierunku roboczym. Wartość 400 bar oznacza maksymalne dopuszczalne ciśnienie pracy. Nie jest to zawór regulowany w zakresie 4,5-400 bar.

Wariant z ciśnieniem otwarcia 4,5 bar sprawdzi się tam, gdzie przepływ powinien zostać otwarty dopiero po osiągnięciu wyraźnego ciśnienia po stronie zasilania. Taki próg otwarcia pomaga ograniczyć przypadkowe zadziałanie zaworu przy niskim ciśnieniu resztkowym, drobnych pulsacjach lub chwilowych wahaniach w instalacji.

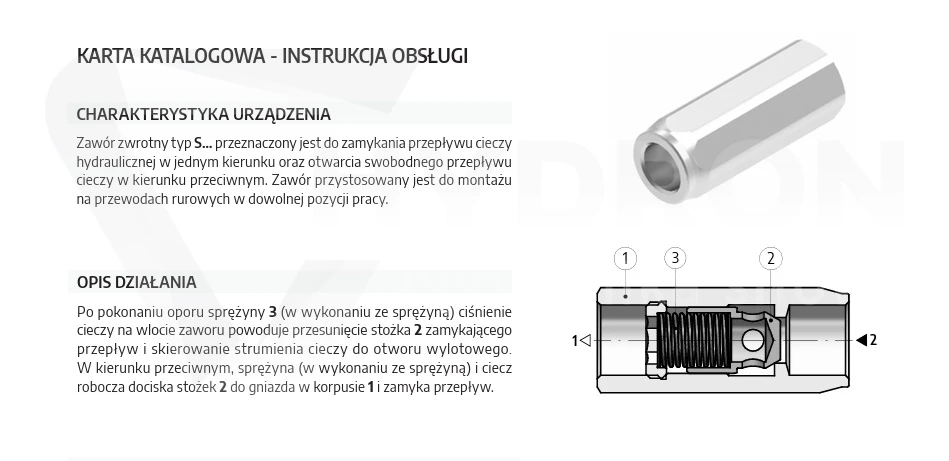

Według karty katalogowej PONAR zawór zwrotny typ S służy do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Producent przewiduje montaż zaworu na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN10
Rozmiar przyłącza: 1/2"
Przyłącze hydrauliczne: G1/2
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,45 MPa / 4,5 bar
Maksymalne ciśnienie pracy: 40 MPa / 400 bar
Maksymalny przepływ: 50 dm³/min

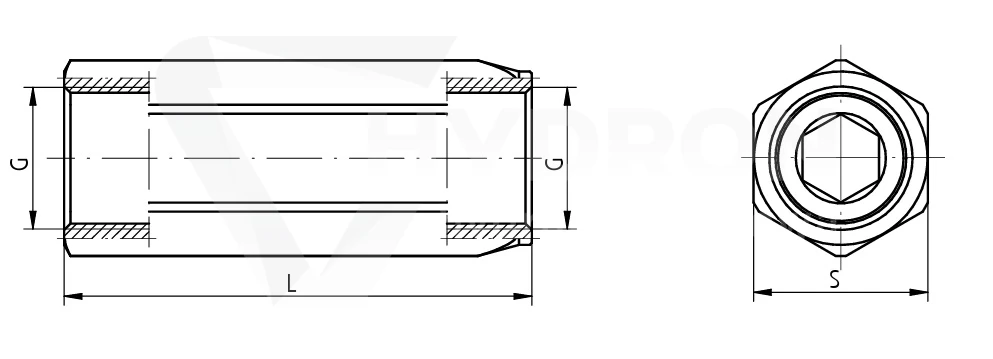

Długość L: 75 mm
Rozmiar pod klucz S: 27 mm
Masa: 0,23 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Charakterystyka działania

Zawór zwrotny typ S działa na zasadzie mechanicznego zamknięcia przepływu przez stożek współpracujący z gniazdem w korpusie. W kierunku roboczym olej hydrauliczny musi osiągnąć ciśnienie 4,5 bar, aby pokonać opór sprężyny i otworzyć przepływ. Po otwarciu ciecz robocza przepływa dalej zgodnie z kierunkiem pracy instalacji.

Przy próbie przepływu w kierunku przeciwnym stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy roboczej. W ten sposób zawór blokuje przepływ zwrotny i chroni układ przed cofaniem oleju. Prosta konstrukcja zaworu ułatwia montaż, a jednocześnie zapewnia powtarzalne działanie w typowych warunkach hydrauliki siłowej.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 1/2" WN10 4,5-400bar Ponar znajduje zastosowanie w układach hydraulicznych maszyn przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w przewodach zasilających, powrotnych, obwodach zabezpieczających, układach pomocniczych oraz instalacjach, w których wymagane jest jednostronne blokowanie przepływu oleju.

Produkt sprawdzi się przy ochronie pomp, rozdzielaczy, przewodów hydraulicznych i odbiorników przed niekontrolowanym przepływem zwrotnym. Wersja WN10 z przyłączem G1/2 będzie odpowiednia tam, gdzie wymagany jest większy przepływ niż w zaworach 1/4" i 3/8", przy zachowaniu wysokiego ciśnienia pracy do 400 bar.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G1/2, wielkość nominalną WN10, maksymalny przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze instalacji. Dla tego produktu kluczowe są: ciśnienie otwarcia 4,5 bar, maksymalny przepływ 50 dm³/min oraz dopuszczalne ciśnienie pracy do 400 bar.

Dla prawidłowej pracy zaworu duże znaczenie ma czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność stożka i gniazda, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla układu hydraulicznego.
