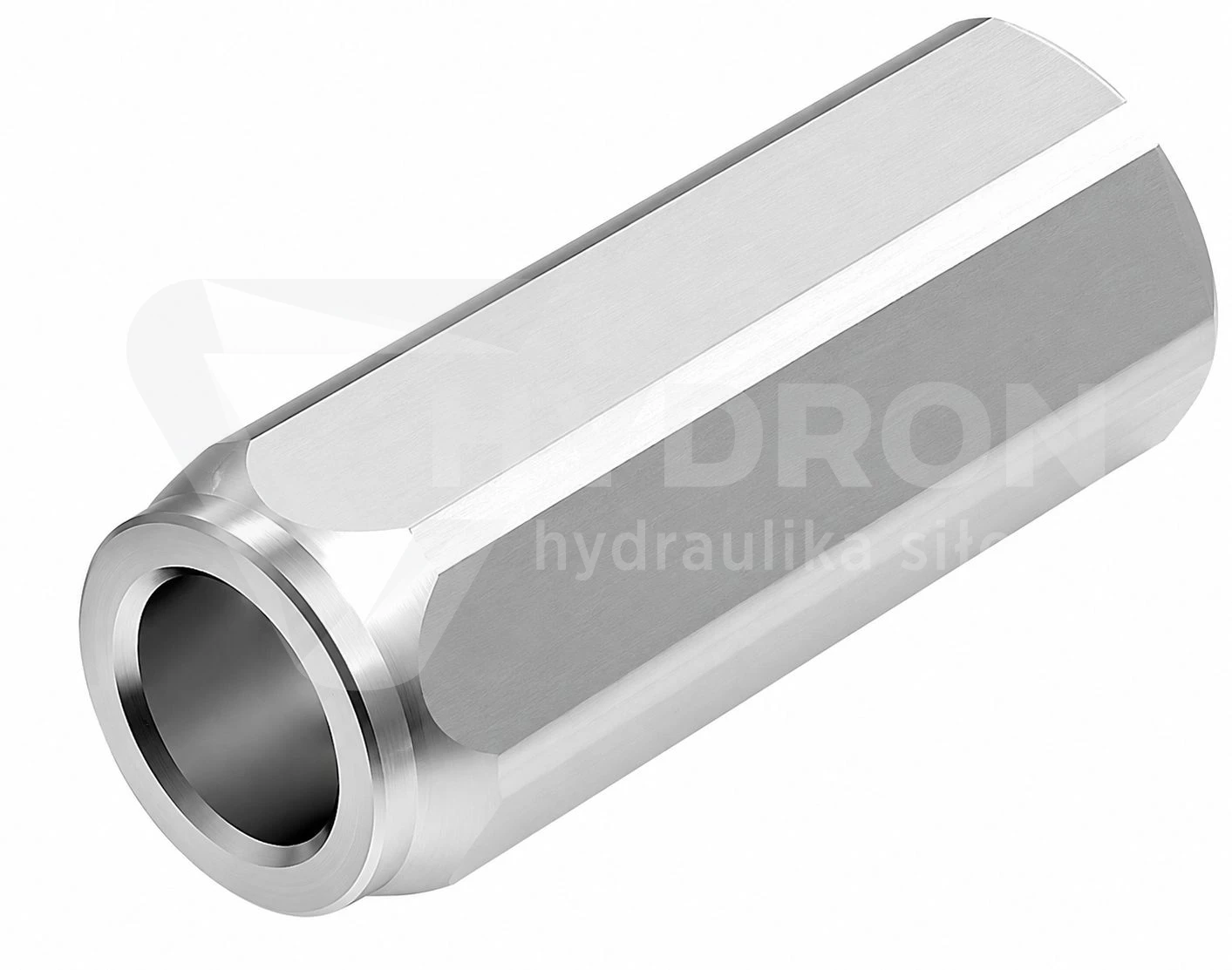

Zawór zwrotny typ S 1/2" WN10 3-400bar Ponar

Przejdź do sekcji Opinie

73,80 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1/2" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 400 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

Zawór zwrotny typ S 1/2" WN10 3-400bar Ponar

Zawór zwrotny typ S 1/2" WN10 3-400bar Ponar to liniowy zawór hydrauliczny przeznaczony do kontroli kierunku przepływu oleju w układach hydrauliki siłowej. Jego zadaniem jest umożliwienie swobodnego przepływu cieczy roboczej w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza instalację przed cofaniem oleju, spadkiem ciśnienia oraz niekontrolowanym przepływem zwrotnym.

Wersja 1/2" WN10 posiada przyłącze gwintowe G1/2 i jest przeznaczona do układów wymagających większego przepływu niż zawory 1/4" oraz 3/8". Maksymalny przepływ dla tej wielkości wynosi 50 dm³/min, dlatego produkt sprawdzi się w przewodach rurowych, obwodach zasilających, powrotnych, pomocniczych oraz zabezpieczających, gdzie potrzebna jest skuteczna blokada przepływu zwrotnego przy zachowaniu wysokiego ciśnienia roboczego.

Zapis 3-400bar oznacza dwa osobne parametry pracy. Wartość 3 bar określa ciśnienie otwarcia zaworu, czyli ciśnienie potrzebne do pokonania oporu sprężyny i rozpoczęcia przepływu w kierunku roboczym. Wartość 400 bar oznacza maksymalne dopuszczalne ciśnienie pracy. Nie jest to zawór regulowany w zakresie 3-400 bar.

Wariant z ciśnieniem otwarcia 3 bar sprawdzi się tam, gdzie zawór nie powinien otwierać się przy bardzo niskim ciśnieniu, drobnych pulsacjach lub niewielkim ciśnieniu resztkowym w układzie. Wyższy próg otwarcia w porównaniu z wersją 1 bar pomaga utrzymać stabilniejszą pracę obwodu i ograniczyć przypadkowy przepływ oleju przez zawór.

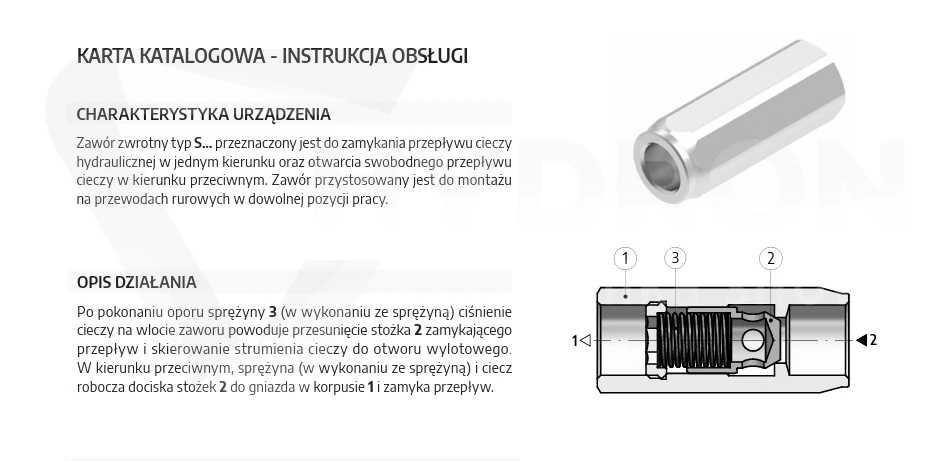

Według karty katalogowej PONAR zawór zwrotny typ S jest przeznaczony do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Producent przewiduje montaż zaworu na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN10
Rozmiar przyłącza: 1/2"
Przyłącze hydrauliczne: G1/2
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,3 MPa / 3 bar
Maksymalne ciśnienie pracy: 40 MPa / 400 bar
Maksymalny przepływ: 50 dm³/min

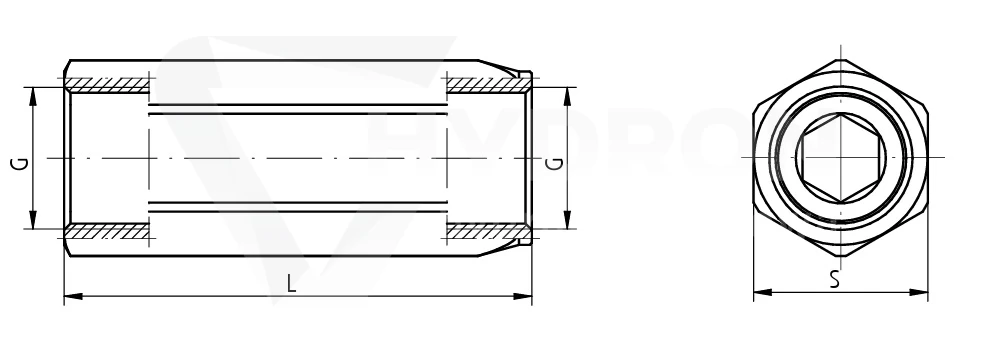

Długość L: 75 mm
Rozmiar pod klucz S: 27 mm
Masa: 0,23 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Charakterystyka działania

Zawór zwrotny typ S działa na zasadzie mechanicznego zamykania przepływu przez stożek współpracujący z gniazdem w korpusie. W kierunku roboczym olej hydrauliczny musi osiągnąć ciśnienie 3 bar, aby pokonać opór sprężyny i otworzyć przepływ. Po otwarciu ciecz robocza przechodzi przez zawór zgodnie z kierunkiem pracy instalacji.

Przy próbie przepływu w kierunku przeciwnym stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy roboczej. W ten sposób zawór blokuje przepływ zwrotny i chroni układ przed cofaniem oleju. Prosta, liniowa konstrukcja zaworu ułatwia montaż i zapewnia powtarzalne działanie w typowych układach hydrauliki siłowej.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 1/2" WN10 3-400bar Ponar znajduje zastosowanie w hydraulice maszyn przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w przewodach zasilających, powrotnych, obwodach zabezpieczających, sekcjach pomocniczych oraz instalacjach, w których wymagane jest jednostronne blokowanie przepływu oleju.

Produkt można stosować do ochrony pomp, rozdzielaczy, przewodów hydraulicznych i odbiorników przed niekontrolowanym przepływem zwrotnym. Wersja WN10 z przyłączem G1/2 będzie odpowiednia tam, gdzie wymagany jest większy przepływ niż w zaworach 1/4" i 3/8", ale nadal potrzebna jest kompaktowa zabudowa oraz praca przy wysokim ciśnieniu.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G1/2, wielkość nominalną WN10, wymagany przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze układu. Dla tego produktu kluczowe są: ciśnienie otwarcia 3 bar, maksymalny przepływ 50 dm³/min oraz dopuszczalne ciśnienie pracy do 400 bar.

Dla prawidłowej pracy zaworu duże znaczenie ma czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność pomiędzy stożkiem a gniazdem, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla instalacji hydraulicznej.
