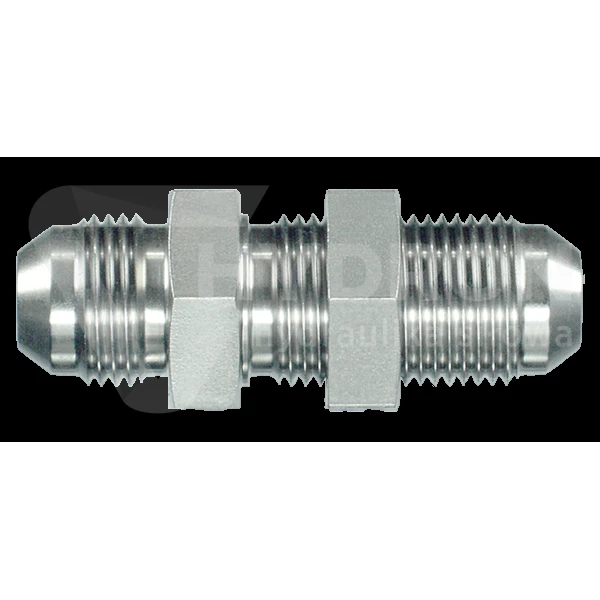

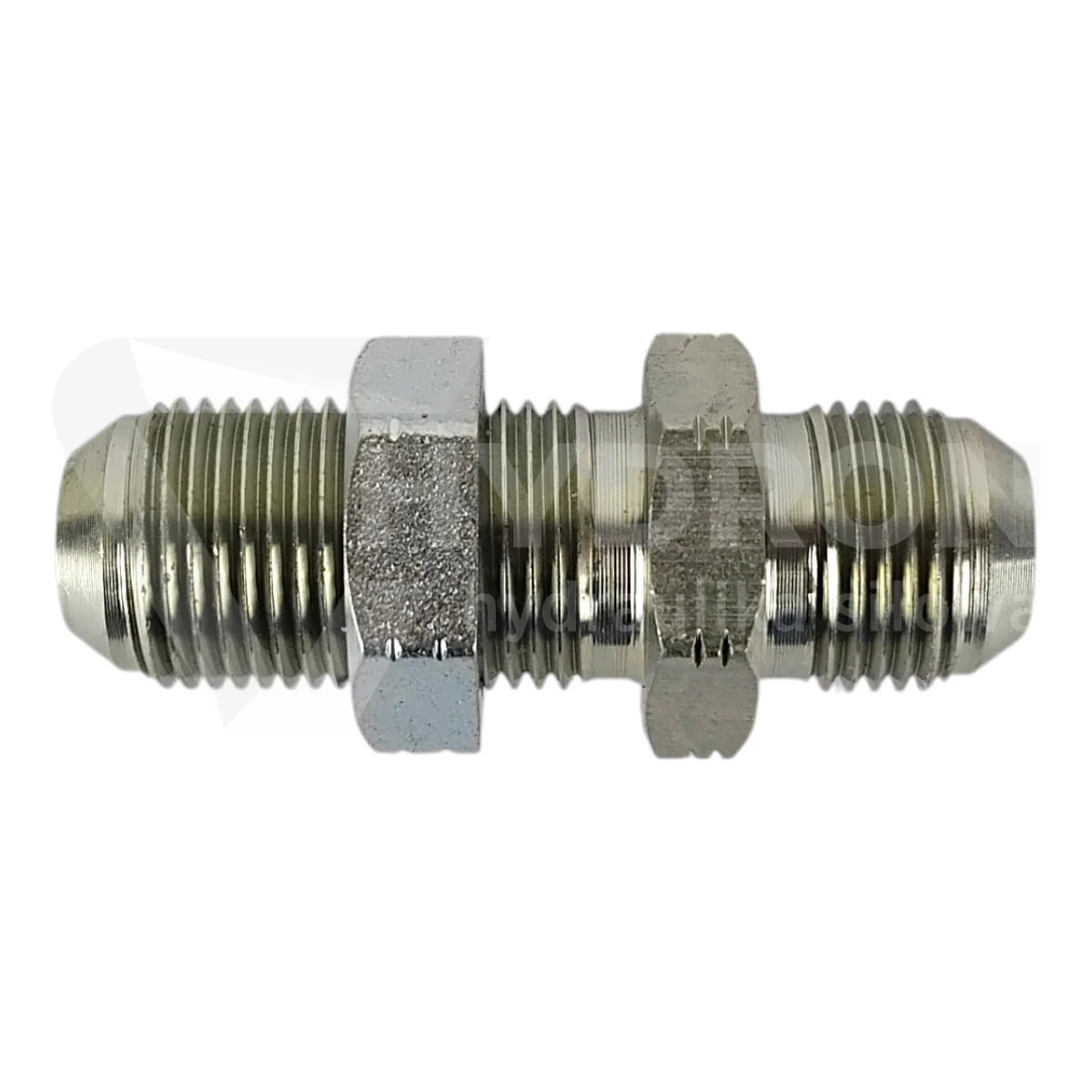

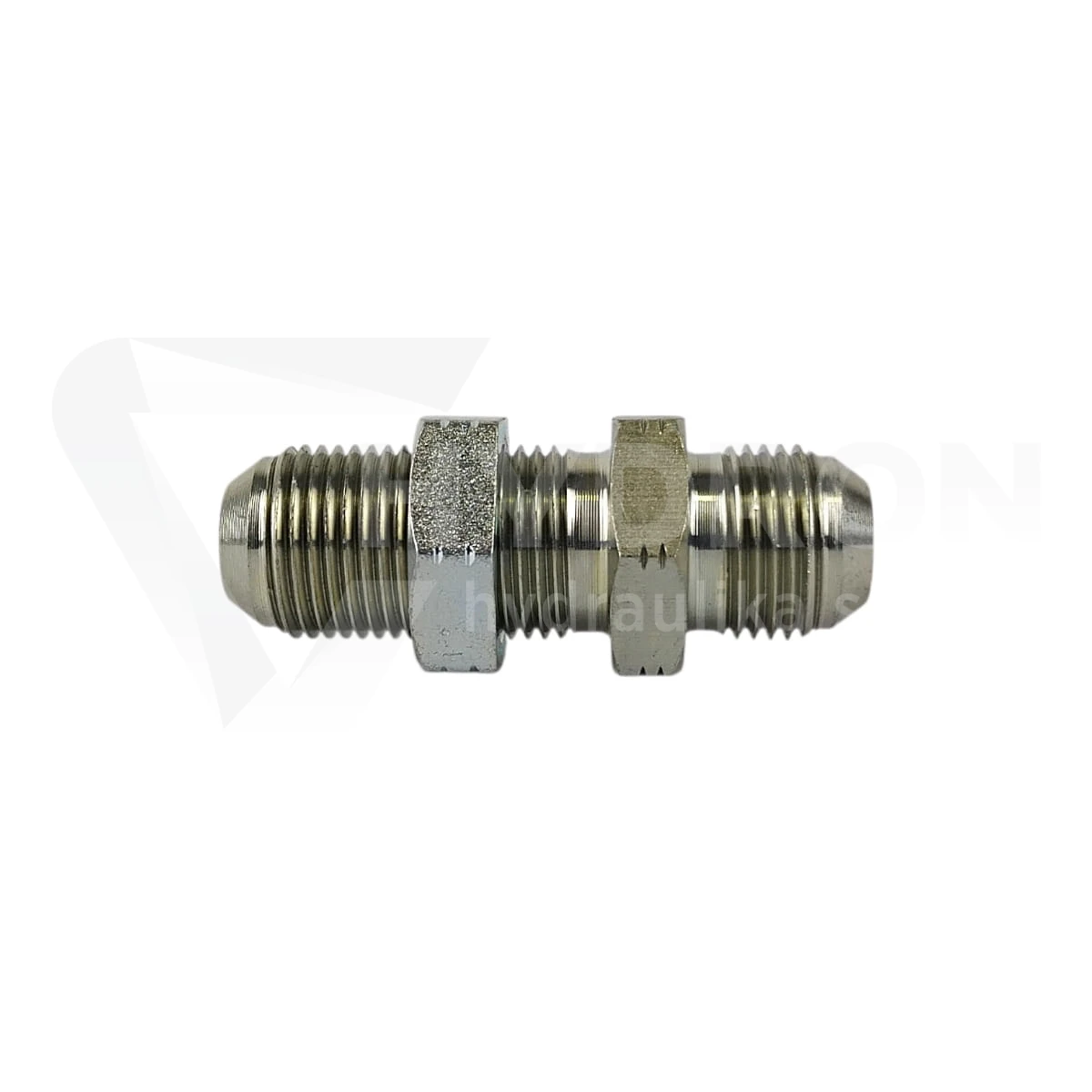

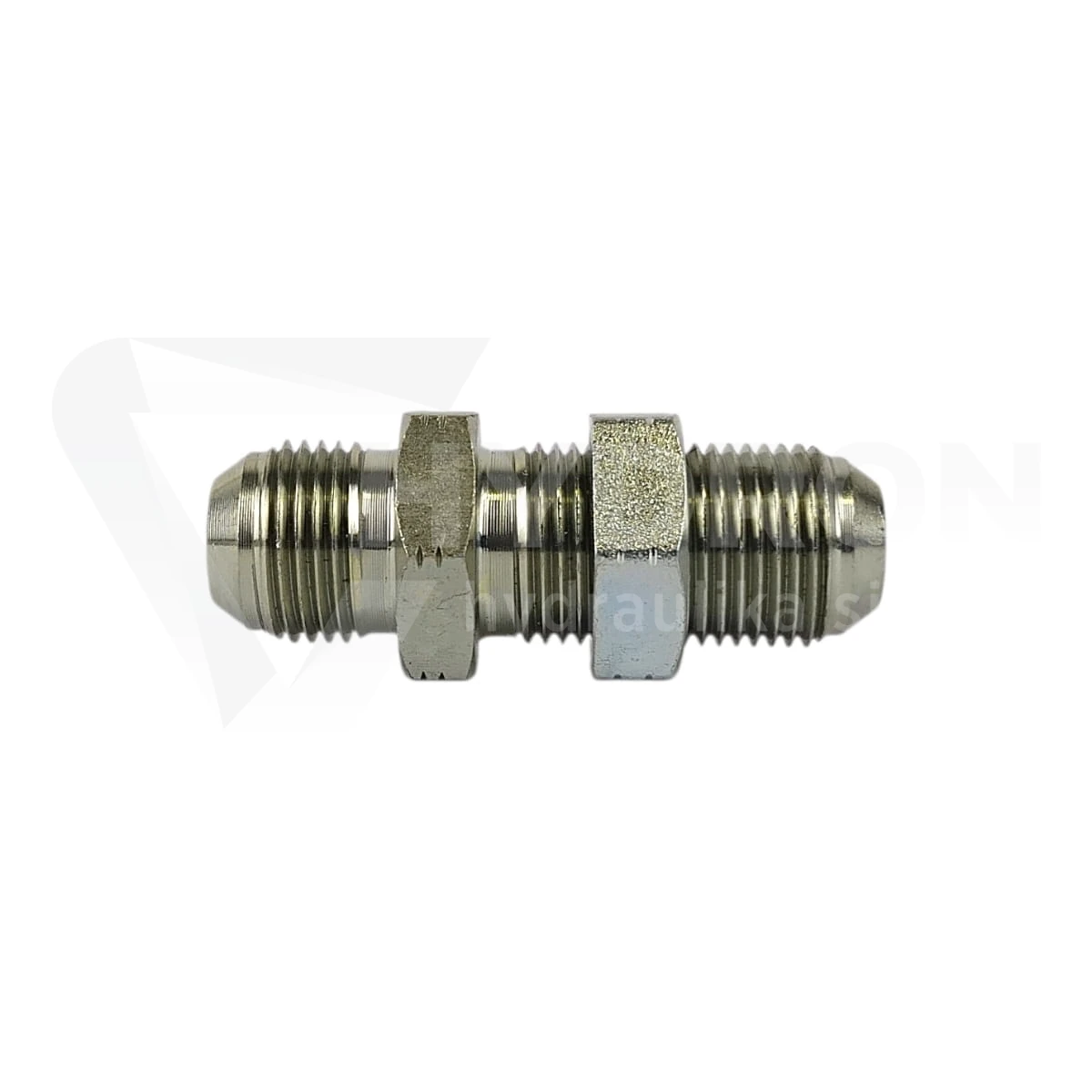

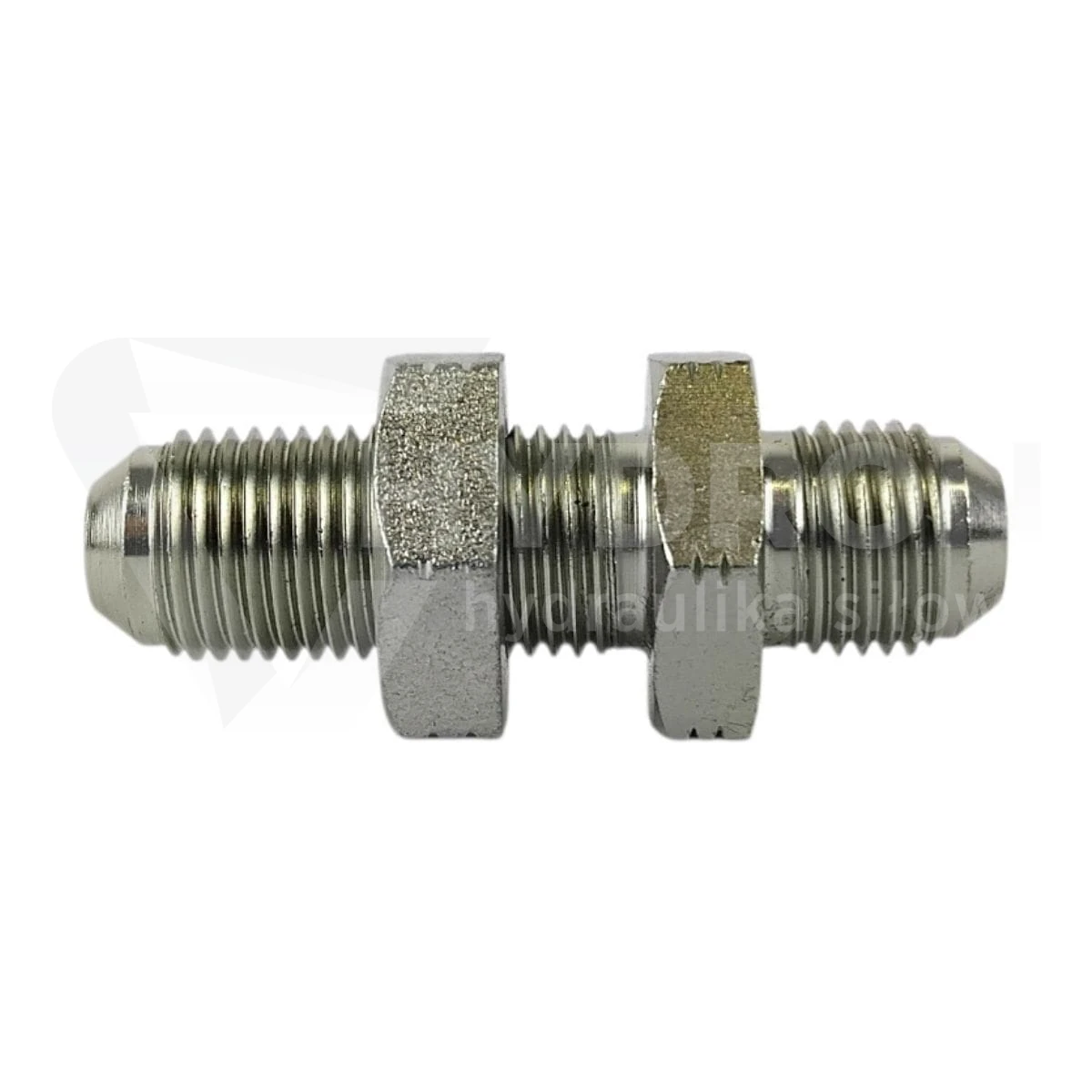

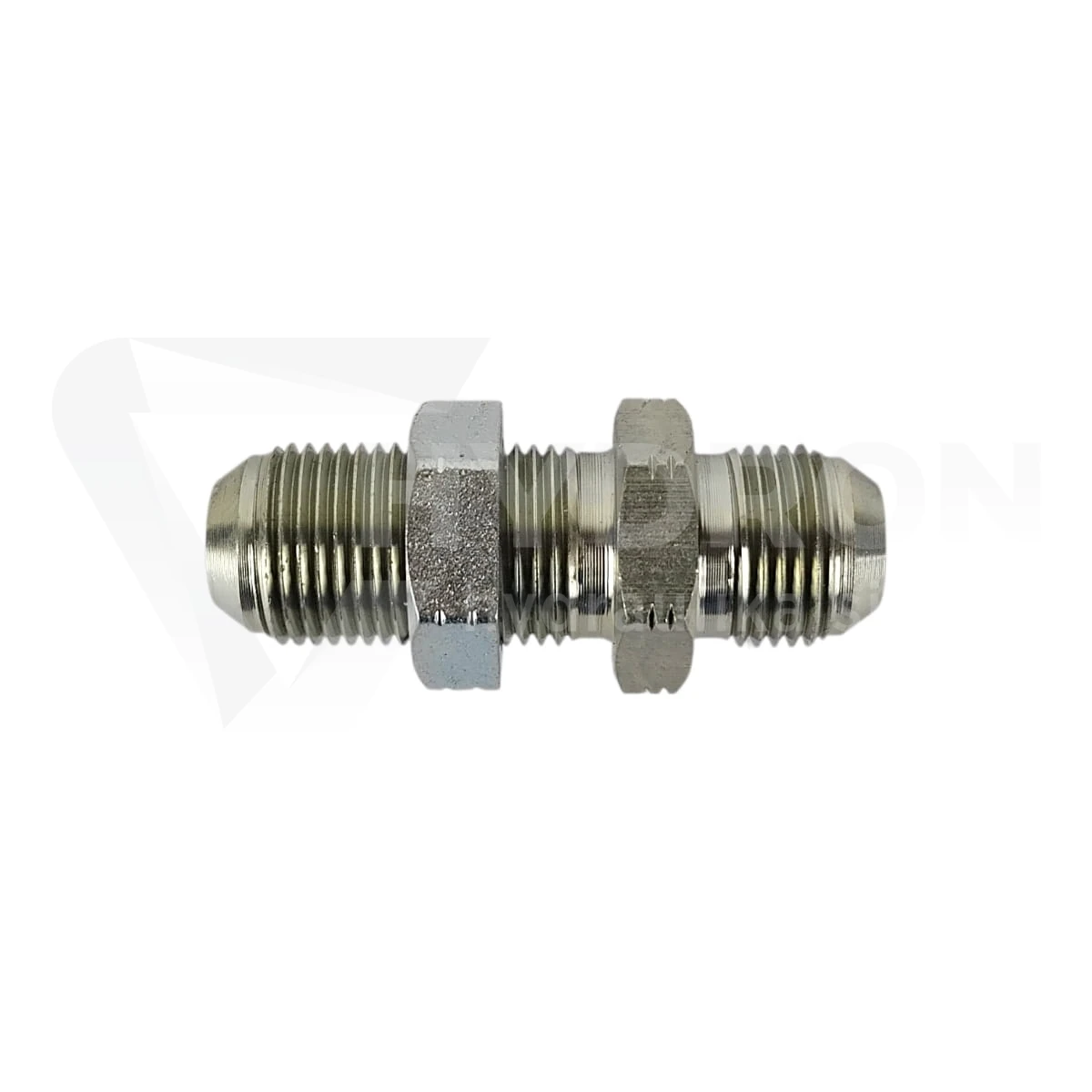

Złączka grodziowa UNF 3/4"

Przejdź do sekcji Opinie

20,33 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4" JIC
Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
Rozmiar gwintu 2 3/4" JIC
Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 310 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI BA.53.00.08
Oznaczenie wg VITILLO APPMJ08
Oznaczenie wg CAST 202004.3
Oznaczenie alternatywne XSV 3/4" / 6J-08

Opis

Złączka grodziowa UNF 3/4"

Złączka grodziowa UNF 3/4" jest elementem do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę, obudowę albo płytę montażową maszyny. Produkt pracuje w standardzie JIC 37° na gwincie UNF i ma przyłącze 3/4" JIC po obu stronach. Nie jest to redukcja, lecz korpus złącza grodziowego skręcanego, który pozwala zamocować punkt połączeniowy w konstrukcji i poprowadzić przewód w uporządkowany sposób po obu stronach przegrody. Złączka została wykonana ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i przeznaczona do pracy przy ciśnieniu do 310 bar.

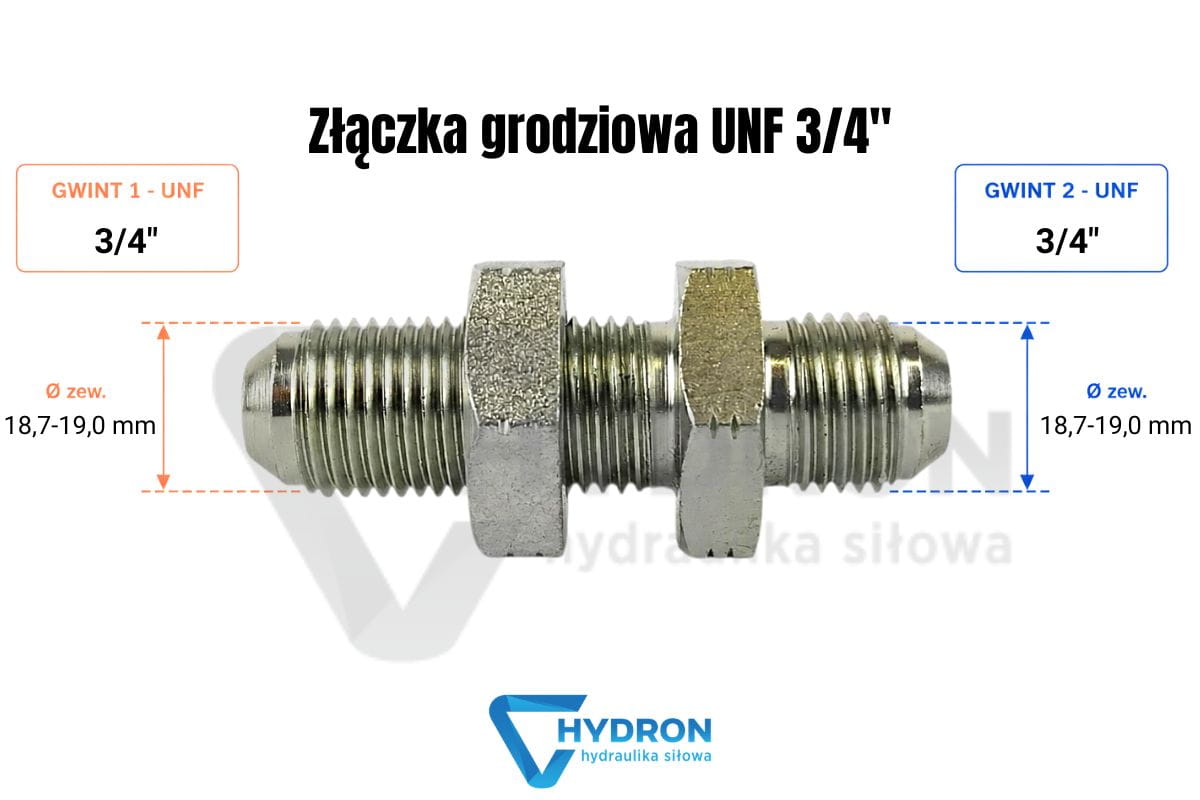

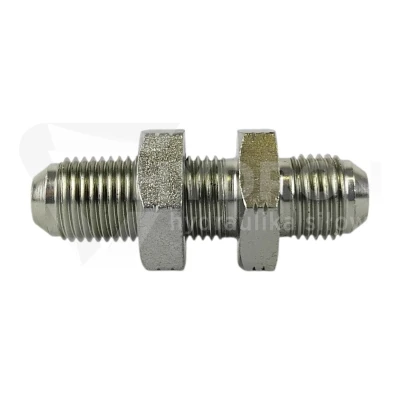

Złączka grodziowa UNF 3-4

Dane techniczne produktu

Produkt: złączka grodziowa UNF 3/4"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: JIC 37° na gwincie UNF
Rozmiar gwintu 1: 3/4" JIC

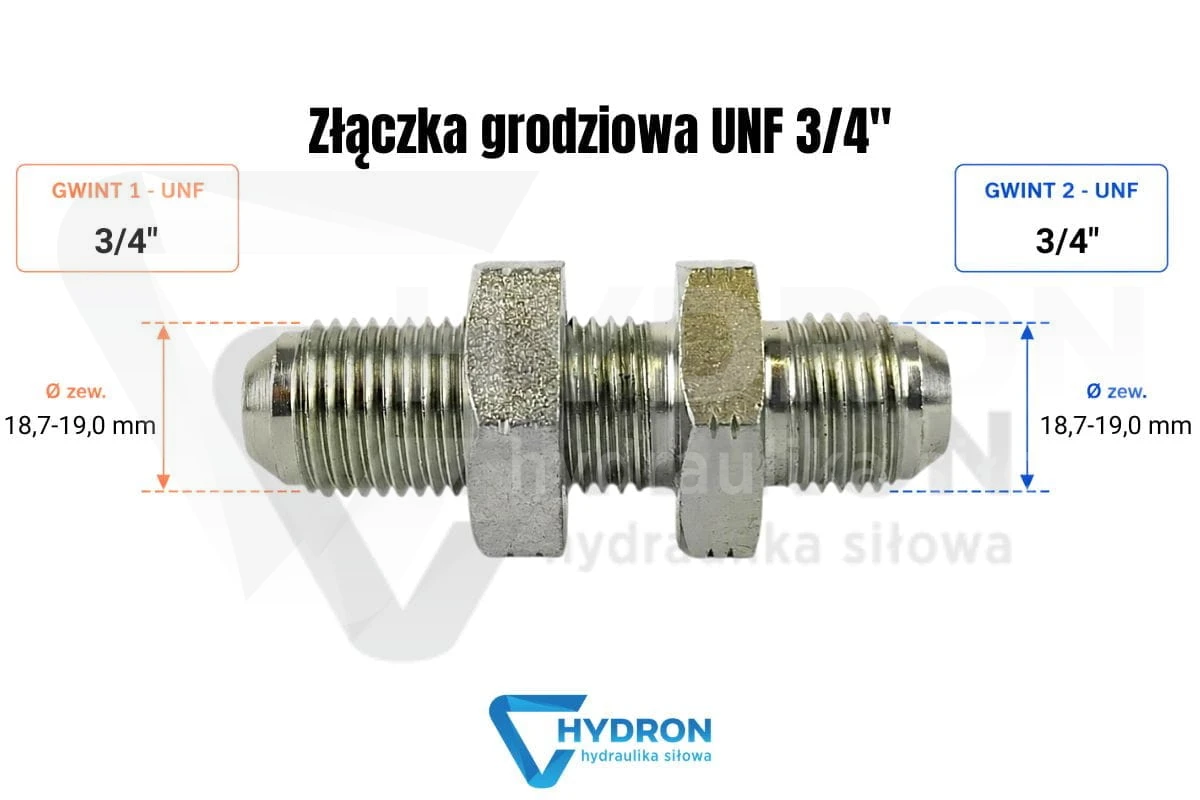

Wymiar gwintu 1: 18,7-19,0 mm zewnętrznie / 17,3-17,6 mm wewnętrznie
Rozmiar gwintu 2: 3/4" JIC
Wymiar gwintu 2: 18,7-19,0 mm zewnętrznie / 17,3-17,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 3/4" JIC
Gwint mniejszy: brak różnicy, obie strony 3/4" JIC
Ciśnienie pracy: 310 bar
Norma wykonania: złącza JIC ISO 8434-2 / JIC 37° J514
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli Raccordi: BA.53.00.08
Oznaczenie wg Vitillo: APPMJ08
Oznaczenie wg Cast: 202004.3
Oznaczenie alternatywne: XSV 3/4" / 6J-08
Kod produktu: ZN-141-1 3/4 UNF
Kod kreskowy EAN: 2000010037179

Złączka grodziowa UNF 3/4" do przejścia przez panel

Przejście przewodu przez panel to miejsce, w którym często pojawiają się drgania, naprężenia i ryzyko ocierania węża o krawędź konstrukcji. Złączka grodziowa UNF 3/4" tworzy stały punkt montażowy, dzięki czemu przewód nie pracuje luźno w otworze, a połączenie jest łatwiejsze do kontroli podczas serwisu. Takie rozwiązanie stosuje się w maszynach rolniczych, budowlanych, przemysłowych, mobilnych oraz w zabudowach hydraulicznych. Inne warianty w tym standardzie znajdziesz w kategorii złączki grodziowe JIC UNF.

JIC 37° na gwincie UNF 3/4"

W nazwie produktu widnieje UNF, ale przy doborze trzeba patrzeć szerzej niż tylko na gwint. Złączka pracuje jako połączenie JIC 37°, czyli w systemie, w którym szczelność powstaje na stożku, a nie na samym gwincie. Gwint UNF odpowiada za skręcenie elementów, natomiast powierzchnia stożkowa 37° odpowiada za prawidłowe doszczelnienie. Dlatego przed montażem należy sprawdzić, czy końcówka przewodu, adapter lub element współpracujący również jest wykonany w standardzie JIC 37°.

Rozmiar 3/4" JIC po obu stronach

Złączka grodziowa UNF 3/4" ma po obu stronach ten sam rozmiar przyłącza 3/4" JIC. Oznacza to, że gwint większy i gwint mniejszy są takie same. Produkt nie zmienia średnicy połączenia, tylko umożliwia jego stabilne przeprowadzenie przez gródź. Wymiary gwintu podane dla tego produktu wynoszą 18,7-19,0 mm zewnętrznie oraz 17,3-17,6 mm wewnętrznie. Przy identyfikacji starej części warto sprawdzić nie tylko średnicę, ale również stożek 37°, skok gwintu, oznaczenie końcówki i standard połączenia.

Norma ISO 8434-2 i JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. W praktyce oznacza to połączenie stożkowe, w którym duże znaczenie ma stan powierzchni współpracujących. Stożek nie powinien być zarysowany, zgnieciony ani zabrudzony. Jeżeli stara końcówka przewodu była wielokrotnie dokręcana albo pracowała pod naprężeniem, mogła uszkodzić powierzchnię uszczelniającą. W takim przypadku sama wymiana złączki grodziowej może nie usunąć wycieku, ponieważ problem może leżeć po stronie końcówki przewodu lub drugiego elementu połączenia.

Kiedy grodziówka UNF 3/4" jest lepsza niż zwykły adapter

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa UNF 3/4" jest potrzebna wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, wsporniku, ramie albo płycie montażowej. Dzięki temu przewód po jednej stronie i element po drugiej stronie grodzi mają stałe położenie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy sprawdzić przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innego typu elementu.

Ciśnienie 310 bar i ocena całego układu

Ciśnienie pracy złączki wynosi 310 bar. Ten parametr dotyczy samego korpusu złącza, ale cały układ hydrauliczny należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka JIC, rura, adapter, rozdzielacz, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale również powierzchnię 37°, realne ciśnienie pracy oraz sposób prowadzenia przewodu. Do kontroli instalacji przydatne są manometry hydrauliczne.

Montaż bez naprężania przewodu

Złączka grodziowa powinna być zamontowana tak, aby przewód po obu stronach panelu nie ciągnął jej w bok. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo zbyt mały promień gięcia mogą obciążać stożek 37° i gwint. Wyciek często nie pojawia się od razu. Może wystąpić dopiero po kilku cyklach pracy maszyny, gdy przewód zacznie przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistego miejsca montażu i ustawienia końcówek.

Typowe błędy przy złączkach UNF 3/4"

Najczęstszy błąd to mylenie standardu JIC z innymi gwintami calowymi. Drugi błąd to dobór wyłącznie po średnicy gwintu, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jak zwykłe przedłużenie przewodu i nie zostaje poprawnie osadzona w panelu. Przy połączeniach JIC trzeba zwrócić uwagę na czystość stożka, brak uszkodzeń powierzchni uszczelniającej i brak naprężeń od przewodu. Jeżeli wąż przechodzi blisko krawędzi ramy lub osłony, dobrym zabezpieczeniem są osłony spiralne na węże hydrauliczne.

Porównanie z sąsiednimi rozmiarami UNF

Jeżeli stara część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać kilka bliskich wariantów z tej samej rodziny. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową UNF 9/16" albo złączkę grodziową UNF 1/2". Przy większym przyłączu do porównania przydatna będzie złączka grodziowa UNF 7/8". Dobór przez porównanie rozmiaru, stożka i oznaczenia jest bezpieczniejszy niż montaż elementu na próbę.

Mocowanie przewodów przy przejściu grodziowym

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo prowadzony blisko konstrukcji maszyny, warto zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i pomaga utrzymać szczelność połączenia stożkowego.

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 3/4" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu oraz informację, czy element przechodzi przez panel, ramę, wspornik czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 3/4", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 3/4" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 3/4"?

Produkt ma po obu stronach przyłącze 3/4" JIC, czyli połączenie JIC 37° na gwincie UNF.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 3/4" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 3/4"?

Ciśnienie pracy wynosi 310 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 3/4" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 3/4"?

Przed zakupem należy sprawdzić rozmiar 3/4" JIC, standard JIC 37°, ciśnienie pracy 310 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
