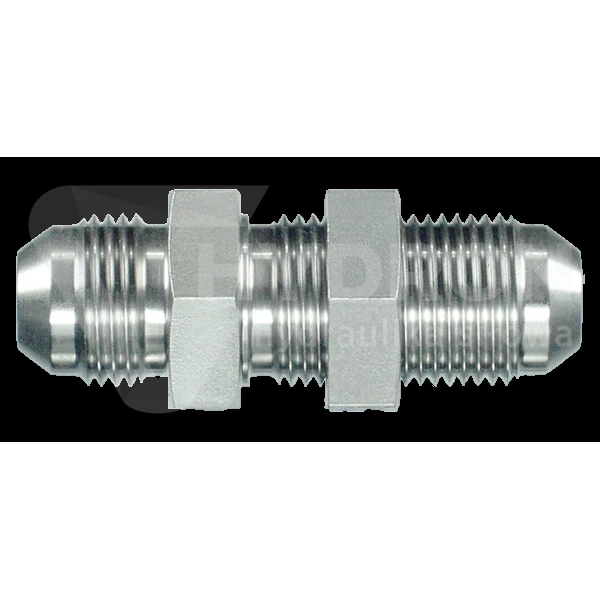

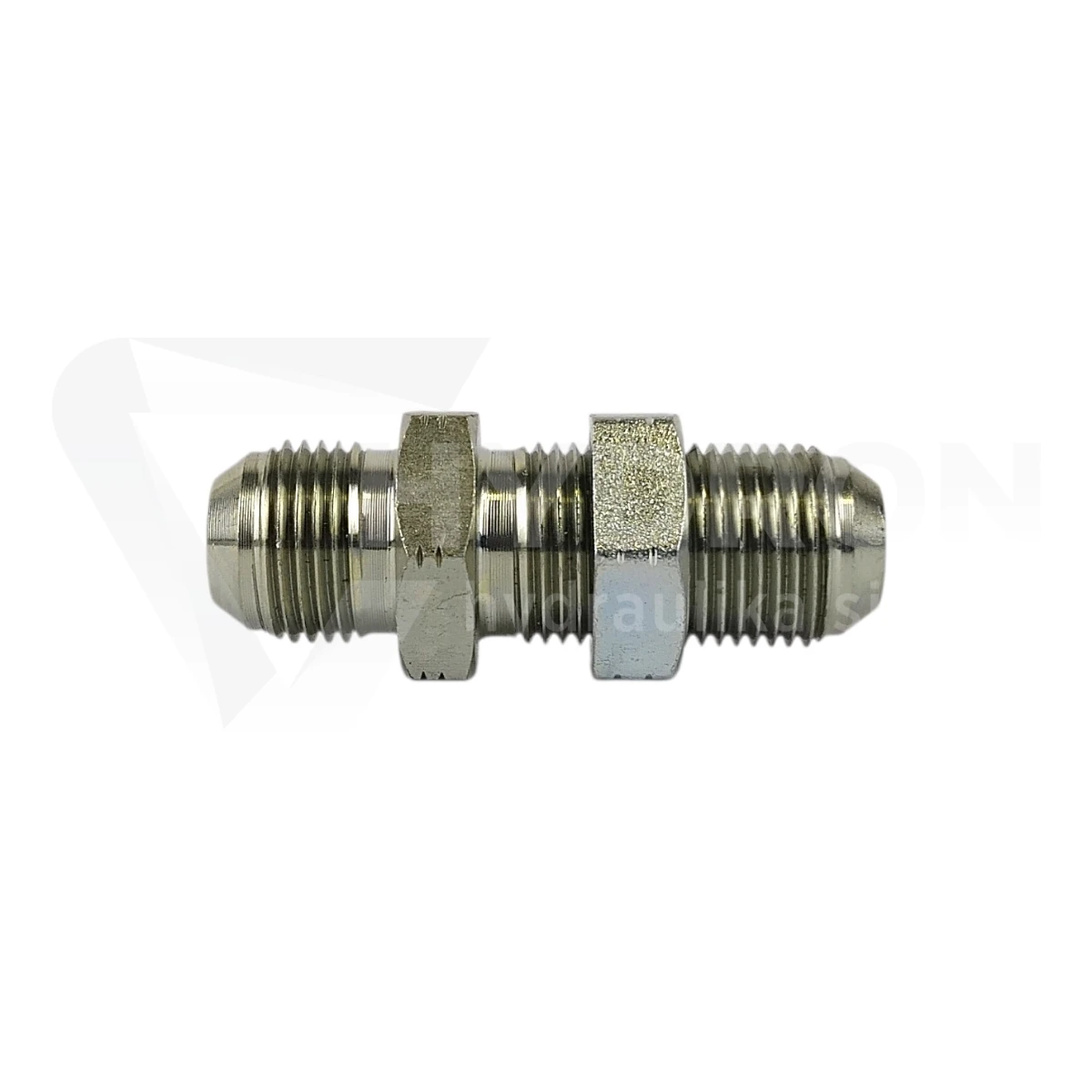

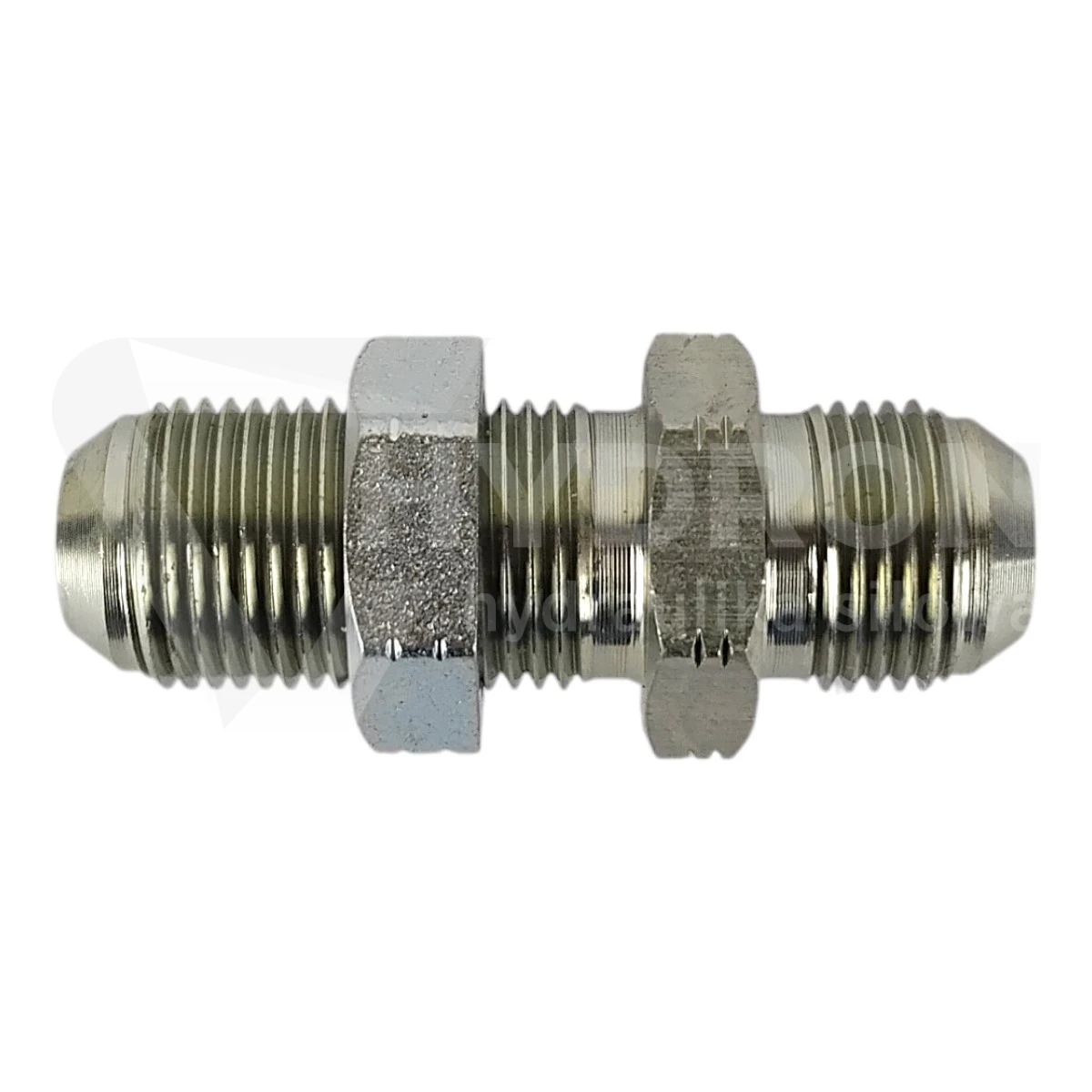

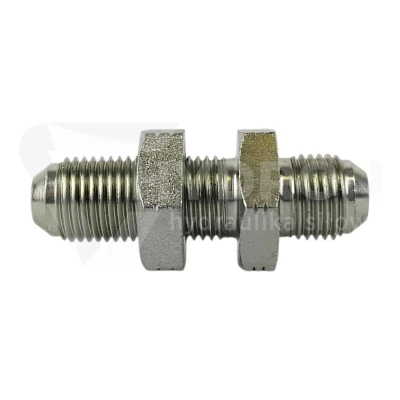

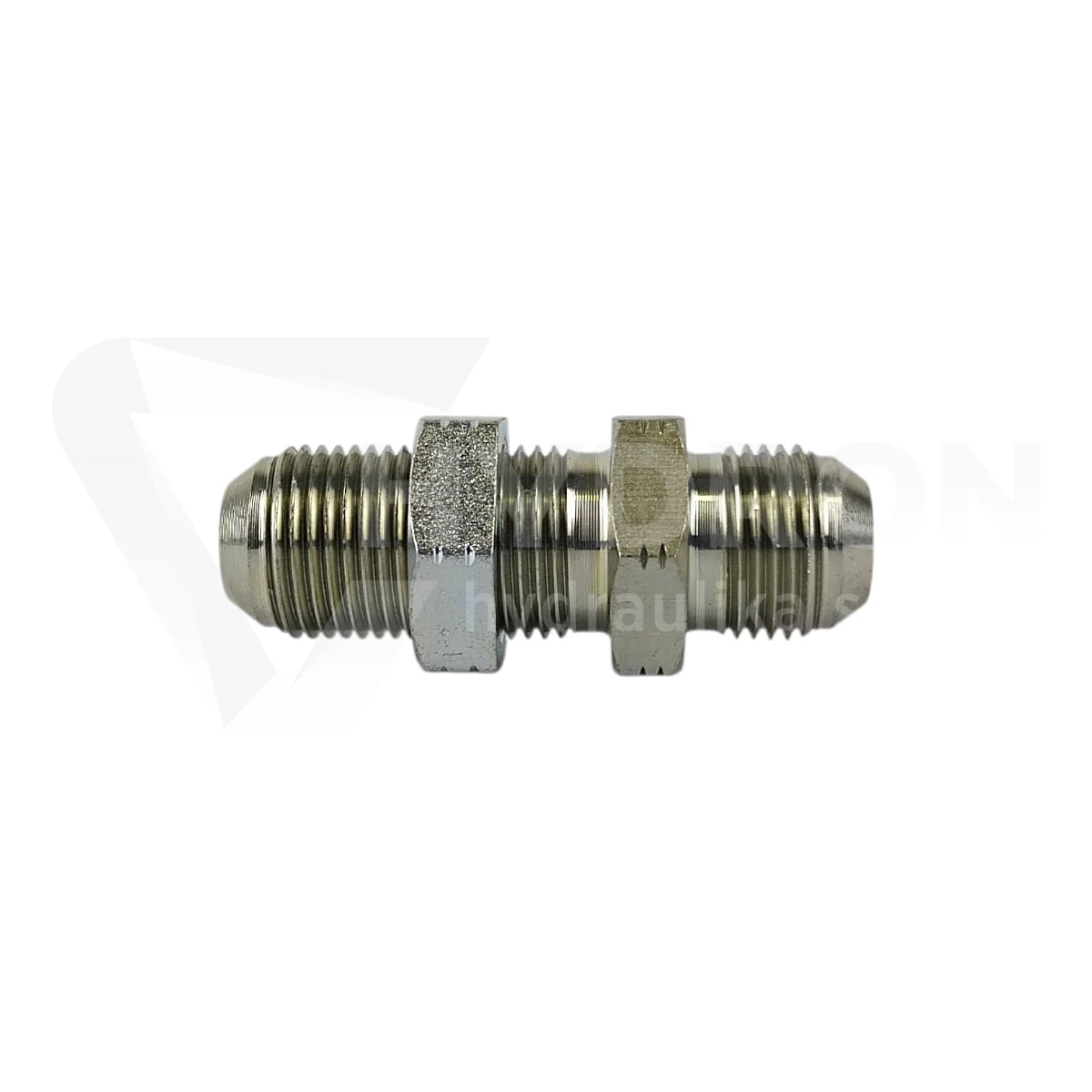

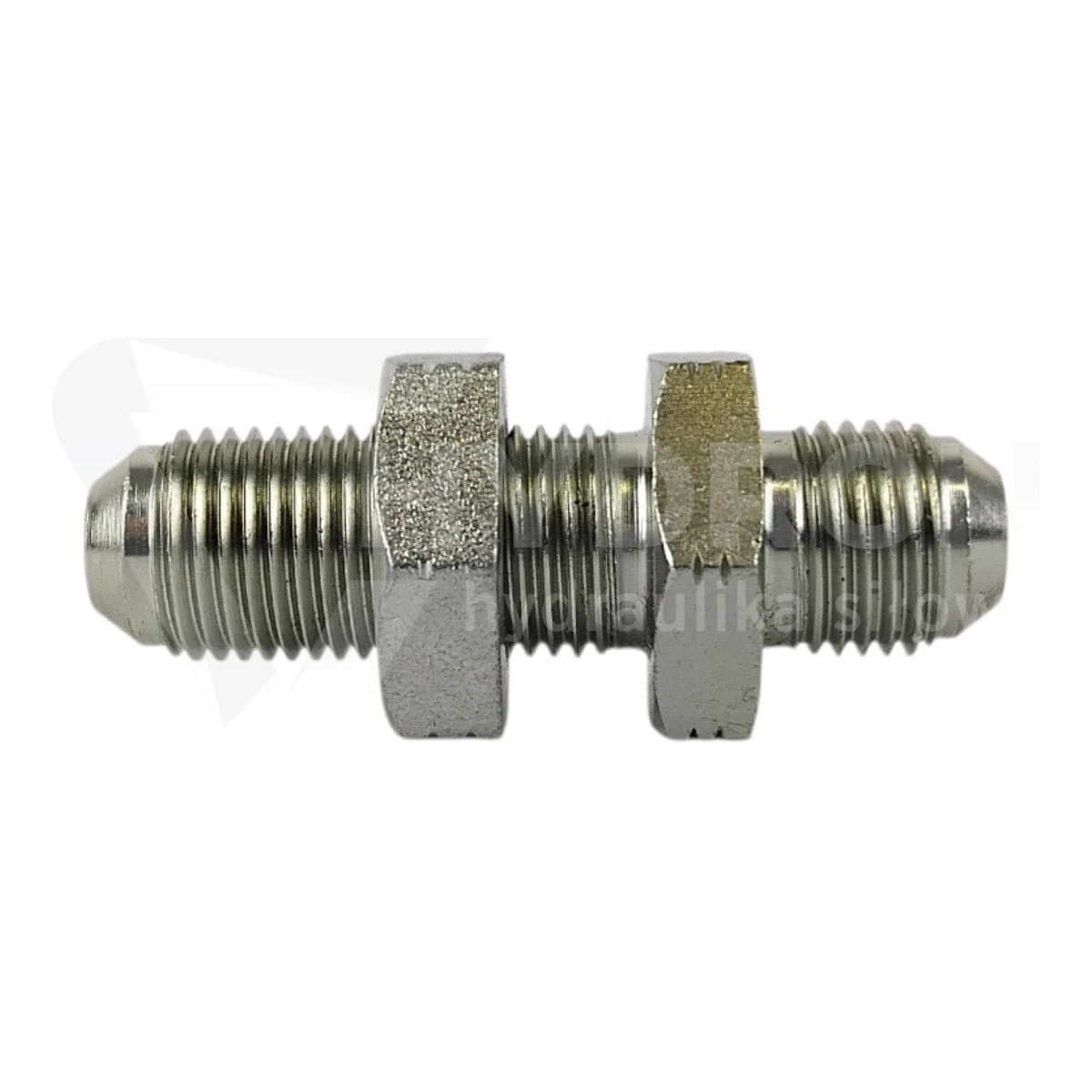

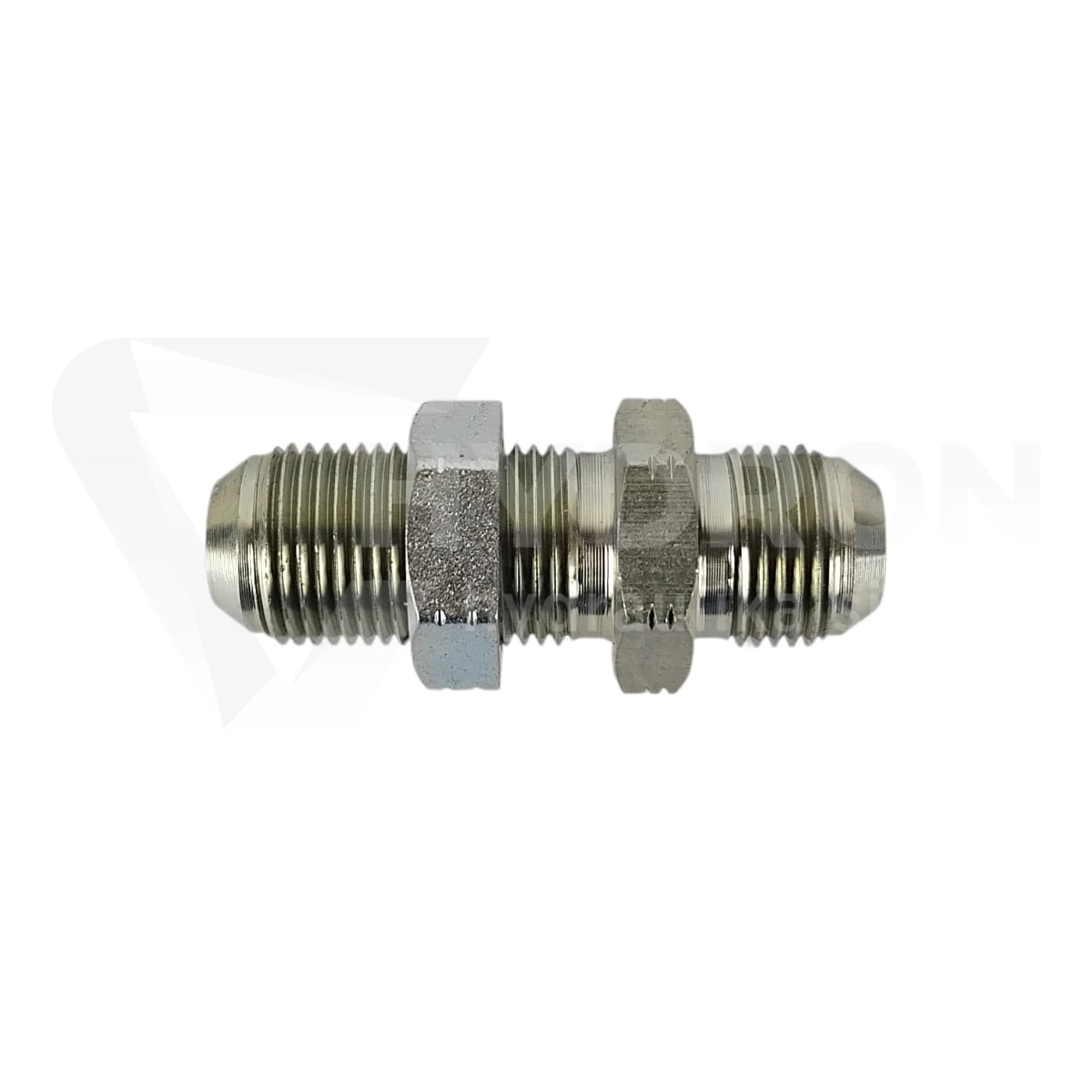

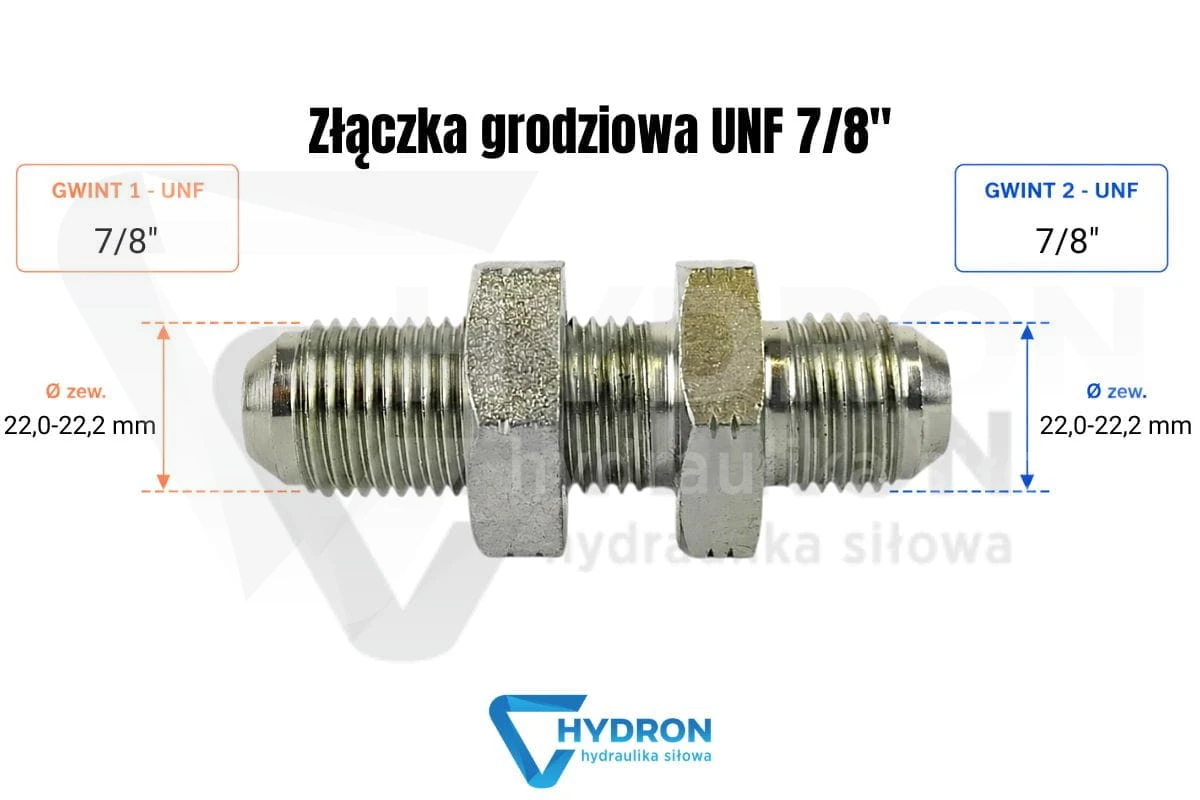

Złączka grodziowa UNF 7/8"

Złączka grodziowa UNF 7/8" jest elementem do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, obudowę, ramę maszyny lub płytę montażową. Produkt pracuje w standardzie JIC 37° na gwincie UNF 7/8" i służy do skręcanego połączenia przewodów lub rur po obu stronach przegrody. W praktyce nie jest to zwykły adapter, lecz korpus złącza grodziowego, który pozwala uporządkować instalację i ograniczyć pracę przewodu bezpośrednio na gwincie. Złączka jest wykonana ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i przeznaczona do pracy przy ciśnieniu do 240 bar.

Złączka grodziowa UNF 7/8" do stabilnego przejścia przez panel

Przejście przez panel jest miejscem, w którym przewód hydrauliczny często zbiera drgania, ruch konstrukcji i naprężenia od ułożenia węża. Jeżeli przewód przechodzi przez otwór bez stałego punktu mocowania, może ocierać się o krawędź, pracować pod złym kątem albo przenosić siły na końcówkę. Złączka grodziowa UNF 7/8" rozwiązuje ten problem, ponieważ tworzy uporządkowany punkt połączenia po obu stronach przegrody. Podobne elementy w tym standardzie można porównać w kategorii złączki grodziowe JIC UNF.

JIC 37° na gwincie UNF 7/8"

W nazwie produktu występuje UNF, a w praktyce chodzi o połączenie JIC 37°, które wykorzystuje gwint UNF oraz stożek 37° jako powierzchnię współpracującą. To ważne, ponieważ szczelność połączenia JIC nie powstaje na samym gwincie. Gwint odpowiada za skręcenie elementów, a uszczelnienie zależy od prawidłowego kontaktu stożków. Przy doborze złączki trzeba więc sprawdzić nie tylko średnicę 7/8", ale również standard JIC 37° i zgodność końcówki przewodu z tym systemem.

Rozmiar 7/8" JIC po obu stronach złączki

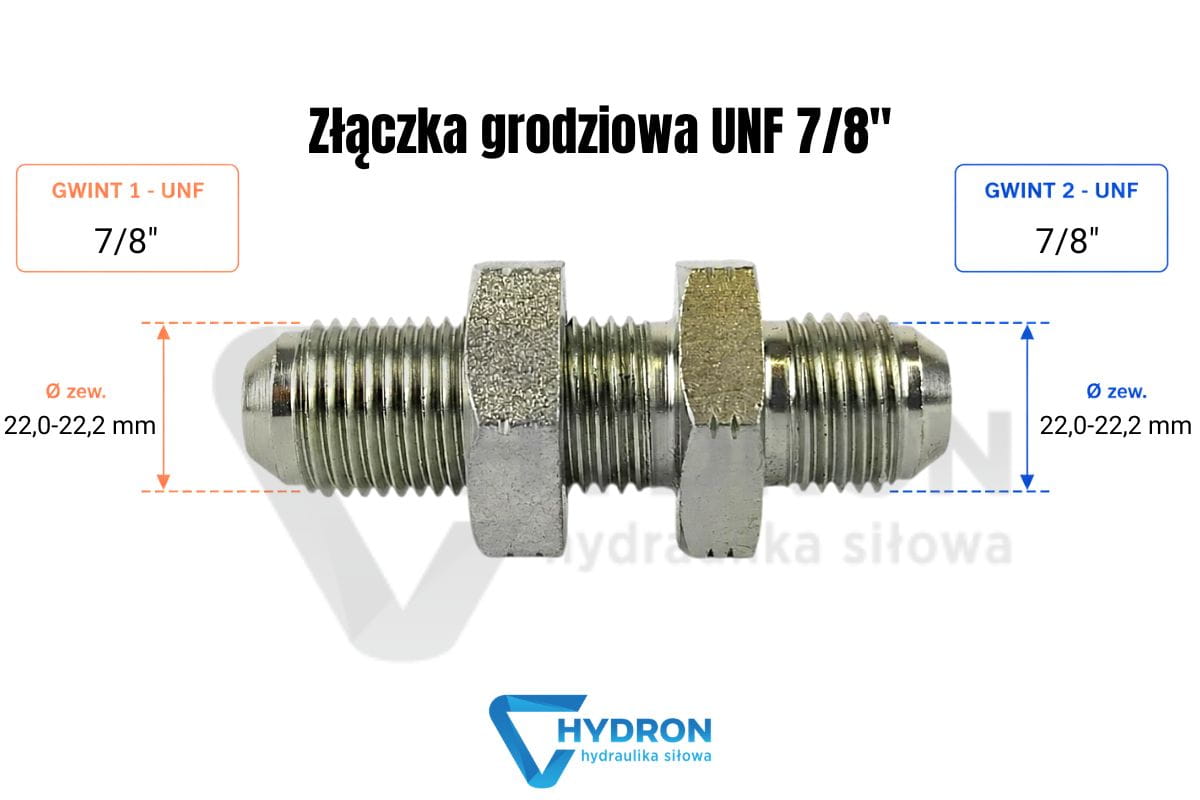

Złączka grodziowa UNF 7/8" nie jest redukcją. Oznaczenia katalogowe XSV 7/8" oraz 6J-10 wskazują na przyłącze JIC 7/8" w rozmiarze -10. Wymiar gwintu podany na karcie produktu wynosi 22,0-22,2 mm po stronie zewnętrznej oraz 20,2-20,5 mm po stronie wewnętrznej. W tym przypadku gwint większy i gwint mniejszy należy traktować jako ten sam rozmiar 7/8" JIC. Jeżeli przy identyfikacji starej części pojawia się wątpliwość, warto porównać nie tylko średnicę, ale również kąt stożka i oznaczenie końcówki przewodu.

Dlaczego nie dobierać złączki UNF tylko po średnicy

Gwinty calowe w hydraulice potrafią wyglądać podobnie, ale nie są zamienne. JIC, ORFS, BSP i NPT mają inne sposoby uszczelnienia oraz inną geometrię połączenia. Przy złączce UNF 7/8" trzeba potwierdzić, że element współpracujący jest w standardzie JIC 37°. Jeżeli do połączenia trafi końcówka o podobnej średnicy, ale z innym kątem lub inną powierzchnią uszczelniającą, gwint może się częściowo skręcić, lecz połączenie nie będzie poprawne. W takim przypadku wyciek często pojawia się dopiero po uruchomieniu układu pod ciśnieniem.

Norma ISO 8434-2 i JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. Dla użytkownika oznacza to połączenie stożkowe, w którym istotny jest stan powierzchni współpracującej. Stożek nie powinien być zarysowany, wgnieciony ani zabrudzony. Jeżeli stara końcówka przewodu była wielokrotnie dokręcana, jej powierzchnia może być już uszkodzona. W takiej sytuacji sama wymiana złączki grodziowej może nie wystarczyć, ponieważ nieszczelność może pochodzić z końcówki przewodu albo elementu po drugiej stronie panelu.

Kiedy grodziówka UNF 7/8" jest lepsza niż zwykły adapter

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa UNF 7/8" jest potrzebna wtedy, gdy połączenie ma zostać osadzone w panelu, ramie, wsporniku lub płycie montażowej. Dzięki temu instalacja po obu stronach grodzi ma stały punkt odniesienia, a przewód nie pracuje luźno na krawędzi otworu. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu lub siłownika, należy sprawdzić przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innego typu elementu.

Ciśnienie 240 bar i ocena całego odcinka instalacji

Ciśnienie pracy tej złączki wynosi 240 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka JIC, rura, adapter, rozdzielacz, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko złączkę, ale również stożek 37°, ułożenie przewodu i realne ciśnienie pracy. Do diagnostyki układu przydatne są manometry hydrauliczne.

Montaż bez pracy przewodu na gwincie

Podczas montażu złączki grodziowej trzeba zwrócić uwagę na przebieg przewodu po obu stronach przegrody. Wąż nie powinien ciągnąć korpusu w bok, skręcać się po dokręceniu ani pracować na zbyt małym promieniu gięcia. Przy połączeniach JIC niewłaściwe ułożenie przewodu może obciążać stożek 37° i powodować nieszczelność, mimo że gwint został dobrany poprawnie. Jeżeli przewód ma zostać wykonany pod konkretną maszynę, dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dopasowane do miejsca montażu i ustawienia końcówek.

Najczęstsze błędy przy złączkach JIC UNF 7/8"

Najczęstszy błąd to mylenie JIC z innym gwintem calowym. Drugi błąd to dobór złączki wyłącznie po średnicy gwintu, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jako zwykłe przedłużenie przewodu, a nie jako element do montażu przez przegrodę. Przy połączeniach JIC znaczenie ma czystość stożka, brak wgnieceń, poprawne dociągnięcie i brak naprężeń od przewodu. Jeżeli wąż przechodzi blisko krawędzi lub ramy, warto zastosować osłony spiralne na węże hydrauliczne.

Porównanie z innymi złączkami grodziowymi UNF

Jeżeli stara część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać sąsiednie rozmiary z tej samej rodziny. Przy mniejszym przyłączu można sprawdzić złączkę grodziową UNF 3/4" lub złączkę grodziową UNF 9/16". Przy większym rozmiarze do porównania może być przydatna złączka grodziowa UNF 1.1/16". Dobór po kilku parametrach jest bezpieczniejszy niż montaż elementu na próbę.

Mocowanie przewodów przy przejściu grodziowym

Złączka grodziowa stabilizuje miejsce przejścia, ale nie powinna być jedynym punktem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo prowadzony blisko konstrukcji maszyny, trzeba zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i pomaga utrzymać szczelność połączenia stożkowego.

Dane techniczne produktu

• Produkt: złączka grodziowa UNF 7/8"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: JIC 37° na gwincie UNF
• Rozmiar gwintu 1: 7/8" JIC
• Wymiar gwintu 1: 22,0-22,2 mm zewnętrznie / 20,2-20,5 mm wewnętrznie
• Rozmiar gwintu 2: 7/8" JIC
• Wymiar gwintu 2: 22,0-22,2 mm zewnętrznie / 20,2-20,5 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 7/8" JIC
• Gwint mniejszy: brak różnicy, obie strony 7/8" JIC
• Ciśnienie pracy: 240 bar
• Norma wykonania: złącza JIC ISO 8434-2 / JIC 37° J514
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Rastelli Raccordi: BA.53.00.10
• Oznaczenie wg Vitillo: APPMJ10
• Oznaczenie wg Cast: 202005.3
• Oznaczenie alternatywne: XSV 7/8" / 6J-10
• Kod produktu: ZN-141-1 7/8 UNF
• Kod kreskowy EAN: 2000010037186

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 7/8" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, wspornik czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 7/8", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 7/8" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 7/8"?

Produkt pracuje jako połączenie JIC 37° na gwincie UNF 7/8". Wymiary i oznaczenia katalogowe wskazują na 7/8" JIC po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony należy traktować jako ten sam rozmiar 7/8" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 7/8"?

Ciśnienie pracy wynosi 240 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 7/8" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 7/8"?

Przed zakupem należy sprawdzić rozmiar 7/8" JIC, standard JIC 37°, ciśnienie pracy 240 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
