Złączka prosta BB BSP 1/2" / 5/8"

Przejdź do sekcji Opinie

15,06 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 5/8" BSP
Rozmiar gwintu 2 w milimetrach 22,6-22,9zew./20,6-21,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.10.08
Oznaczenie wg VITILLO ARGG1008

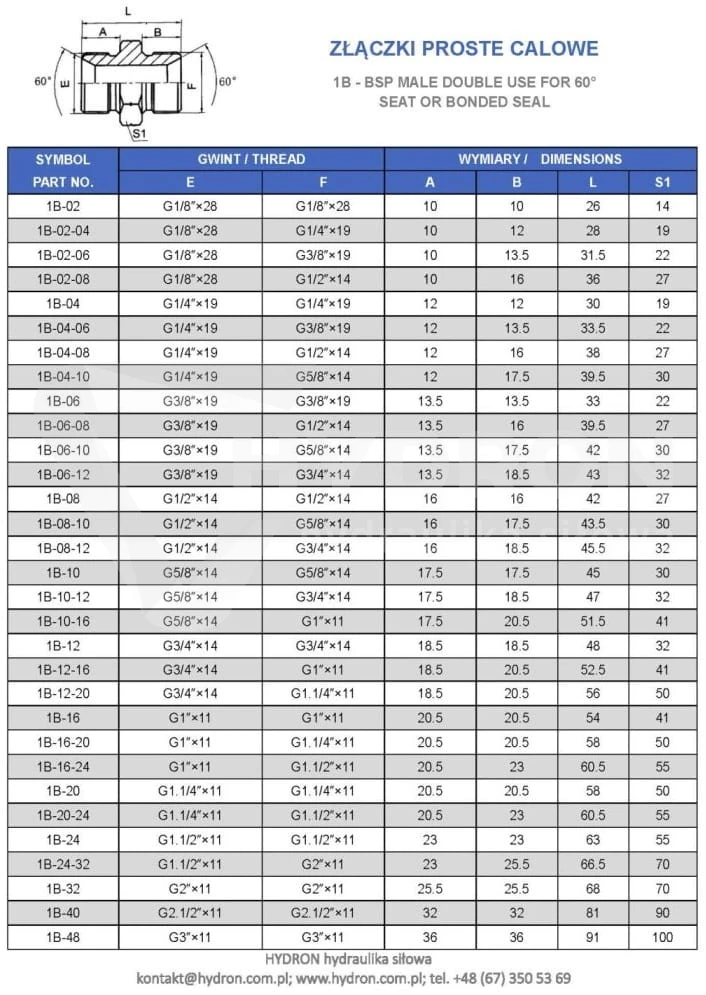

Oznaczenie alternatywne 1B-08-10 / XGR 1/2"-5/8"

Opis

Złączka prosta redukcyjna BB BSP 1/2" / 5/8" 315 bar

Złączka prosta BB BSP 1/2" / 5/8" to stalowy łącznik hydrauliczny wyposażony w dwa różne gwinty zewnętrzne BSP. Z jednej strony znajduje się przyłącze BSP 1/2", a z drugiej większe BSP 5/8". Konstrukcja redukcyjna pozwala wykonać bezpośrednie przejście pomiędzy tymi rozmiarami przy użyciu jednego elementu.

Złączka należy do grupy połączeń BSP ze stożkiem uszczelniającym 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 315 bar, a dopuszczalny zakres temperatury od -20°C do +120°C.

Parametry techniczne złączki BSP 1/2" / 5/8"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 1/2",
gwint 2: zewnętrzny BSP 5/8",
wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
wymiar gwintu BSP 5/8": 22,6-22,9 mm zewnętrzny / 20,6-21,0 mm wewnętrzny,
stożek uszczelniający: 60°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
przeznaczenie: jako złączka do łączenia elementów instalacji,
oznaczenie wg Rastelli-Raccordi: 34.67.10.08,
oznaczenie wg Vitillo: ARGG1008,
oznaczenie alternatywne: 1B-08-10 / XGR 1/2"-5/8".

Redukcja BSP 1/2" na BSP 5/8"

Złączka umożliwia bezpośrednie połączenie elementu wyposażonego w gwint wewnętrzny BSP 1/2" z komponentem posiadającym większe przyłącze wewnętrzne BSP 5/8". Oba gwinty na redukcji są zewnętrzne.

Różnica średnic nie jest duża, ale są to dwa odrębne rozmiary gwintu. Zastosowanie jednej redukcji pozwala uniknąć budowania połączenia z kilku kolejnych adapterów.

Inne kombinacje rozmiarów dostępne są w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 1/2"?

Gwint zewnętrzny BSP 1/2" ma średnicę około 20,5-20,9 mm. Oznaczenie 1/2" jest wartością nominalną, dlatego rzeczywista średnica gwintu nie wynosi 12,7 mm.

Pomiar suwmiarką w okolicy 20,7 mm jest ważną wskazówką przy identyfikacji BSP 1/2". Dla pewnego doboru warto również sprawdzić skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Jak rozpoznać gwint BSP 5/8"?

Druga strona złączki posiada gwint zewnętrzny BSP 5/8" o średnicy około 22,6-22,9 mm. Jest to rozmiar spotykany rzadziej niż BSP 1/2" lub BSP 3/4", dlatego łatwo pomylić go podczas doboru części na podstawie samego wyglądu.

Jeżeli suwmiarka wskazuje około 22,7 mm, może to sugerować BSP 5/8". Dla potwierdzenia należy dodatkowo sprawdzić skok gwintu.

BSP 1/2" i BSP 5/8" niewielka różnica, dwa różne gwinty

Średnica zewnętrzna BSP 1/2" wynosi około 20,5-20,9 mm, natomiast BSP 5/8" około 22,6-22,9 mm. Różnica wynosi więc zaledwie kilka milimetrów.

Nie należy jednak próbować stosować tych rozmiarów zamiennie. Wymuszone skręcenie niewłaściwego gwintu może prowadzić do uszkodzenia połączenia i problemów ze szczelnością.

Stożek uszczelniający 60°

Złączki BSP z tej grupy posiadają standardowy stożek uszczelniający 60°. Przy doborze elementu współpracującego należy więc sprawdzić zarówno gwint, jak i geometrię powierzchni odpowiedzialnej za uszczelnienie.

Sama możliwość mechanicznego skręcenia dwóch części nie potwierdza ich pełnej kompatybilności. Prawidłowe połączenie wymaga zgodności gwintu oraz sposobu uszczelnienia.

Ciśnienie pracy 315 bar

Maksymalne ciśnienie pracy prezentowanej redukcji wynosi 315 bar. Parametr należy porównać z rzeczywistym ciśnieniem roboczym oraz maksymalnym występującym w instalacji.

Dopuszczalne ciśnienie całego układu wyznacza komponent o najniższych parametrach. Oprócz złączki należy więc sprawdzić przewody, końcówki, zawory, szybkozłącza oraz pozostałą armaturę.

Jeżeli kompletujesz całe połączenie, sprawdź również zakute przewody hydrauliczne.

Redukcja 5/8" na 1/2" a przepływ

Zmiana z BSP 5/8" na BSP 1/2" powoduje zmniejszenie przekroju połączenia. Przy doborze redukcji należy więc brać pod uwagę nie tylko możliwość połączenia obu gwintów, ale również wymagany przepływ i średnicę przewodów.

W instalacjach o większym przepływie zbyt mały przekrój może powodować dodatkowe straty ciśnienia. Redukcję należy zatem dobierać w odniesieniu do parametrów całego układu hydraulicznego.

Stal automatowa i ocynk z białą pasywacją

Korpus złączki wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją, stosowanym w stalowych elementach złącznych przeznaczonych do standardowych instalacji hydrauliki siłowej.

Rodzaj materiału oraz zabezpieczenia powierzchni należy zawsze uwzględnić przy doborze elementu do konkretnych warunków pracy.

Temperatura pracy od -20°C do +120°C

Dopuszczalny zakres temperatury pracy produktu wynosi od -20°C do +120°C. Przy określaniu parametrów kompletnej instalacji należy również uwzględnić ograniczenia przewodów, uszczelnień, zaworów i pozostałych elementów układu.

Norma BS5200 / ISO 8434-6

Karta produktu wskazuje wykonanie zgodne z BS5200 / ISO 8434-6. Informacja o standardzie jest ważna podczas identyfikacji oraz doboru kompatybilnych części.

Przy wymianie starego elementu warto porównać oba rozmiary gwintów, ich rzeczywistą średnicę, skok oraz sposób wykonania powierzchni uszczelniających.

Zastosowanie redukcji BSP 1/2" / 5/8"

Złączka może być stosowana wszędzie tam, gdzie wymagane jest bezpośrednie przejście pomiędzy przyłączem BSP 1/2" i BSP 5/8". Sprawdza się podczas budowy nowych instalacji oraz przy naprawach i modernizacji istniejących układów hydraulicznych.

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
naprawy i modernizacje instalacji hydraulicznych.

Oznaczenia zamienne złączki

Przy identyfikacji odpowiednika pomocne mogą być oznaczenia katalogowe przypisane do tego wariantu:

Rastelli-Raccordi: 34.67.10.08,
Vitillo: ARGG1008,
symbol: 1B-08-10,
oznaczenie alternatywne: XGR 1/2"-5/8".

Przed zastosowaniem zamiennika należy zawsze porównać pełną specyfikację techniczną, a nie wyłącznie symbol katalogowy.

Jak prawidłowo dobrać redukcję BSP 1/2" / 5/8"?

Przed zamówieniem należy sprawdzić najważniejsze parametry:

strona 1: gwint zewnętrzny BSP 1/2",
strona 2: gwint zewnętrzny BSP 5/8",
średnica zewnętrzna BSP 1/2": około 20,5-20,9 mm,
średnica zewnętrzna BSP 5/8": około 22,6-22,9 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją.

Jeżeli dobierasz złączkę na podstawie elementu wymontowanego z maszyny, zmierz oba gwinty suwmiarką i sprawdź ich skok. Jest to szczególnie ważne przy BSP 5/8", który występuje rzadziej niż najbardziej popularne rozmiary BSP.

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar gwintu nie wystarcza do prawidłowego wykonania przewodu. Należy dobrać także średnicę wewnętrzną węża, konstrukcję przewodu, wymagane ciśnienie robocze, długość oraz właściwe zakończenia.

Do przygotowania odpowiedniej konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1/2", a z drugiej gwint zewnętrzny BSP 5/8".

Czy jest to złączka redukcyjna?

Tak. Złączka umożliwia bezpośrednie przejście pomiędzy BSP 1/2" i BSP 5/8".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 315 bar.

Jak rozpoznać gwinty BSP 1/2" i BSP 5/8"?

Gwint zewnętrzny BSP 1/2" ma około 20,5-20,9 mm średnicy, natomiast BSP 5/8" około 22,6-22,9 mm. Dla pewnej identyfikacji należy również sprawdzić skok gwintów.

Na co zwrócić uwagę przy doborze tej redukcji?

Należy sprawdzić oba rozmiary gwintów, stożek uszczelniający 60°, maksymalne ciśnienie 315 bar oraz wymagany przepływ w instalacji.
