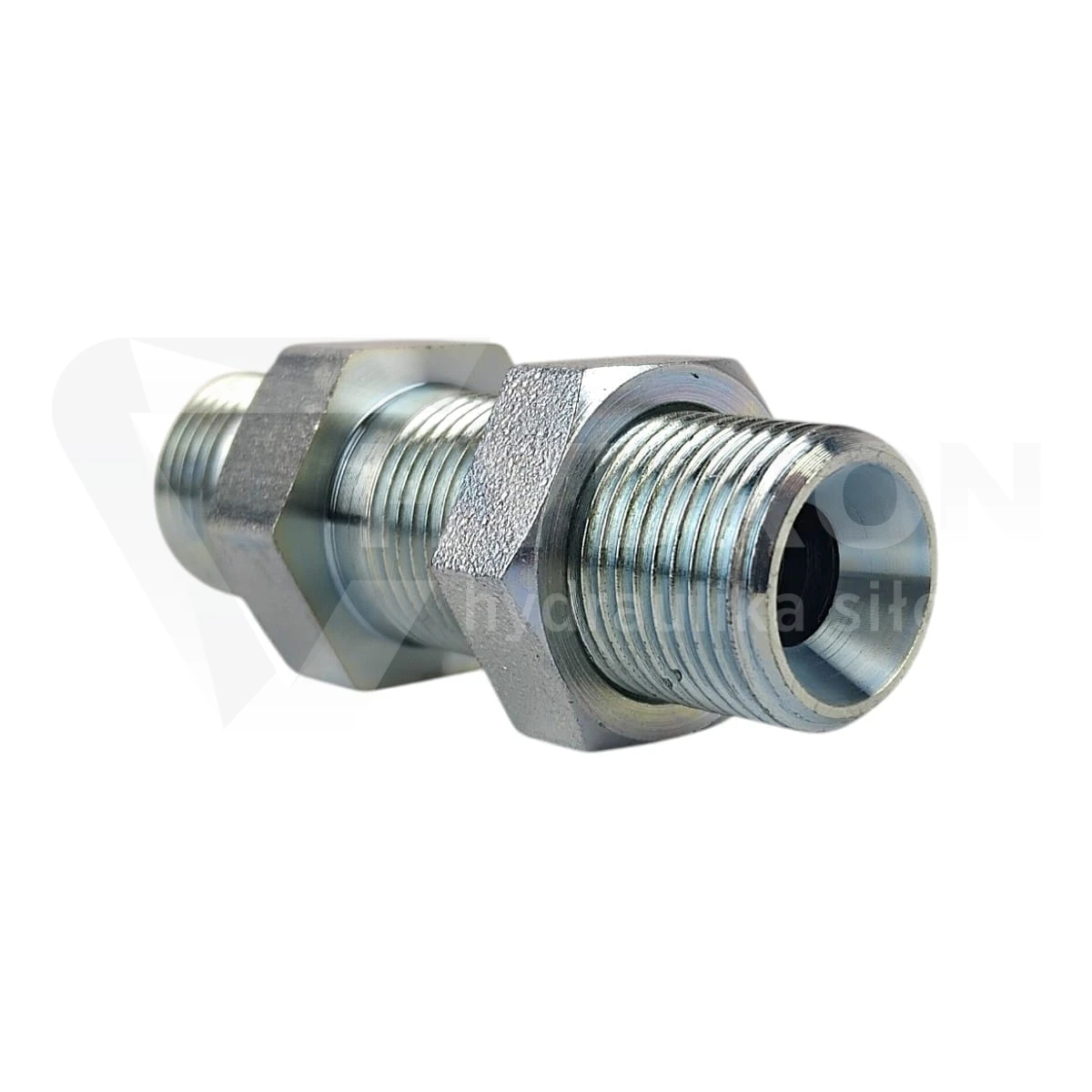

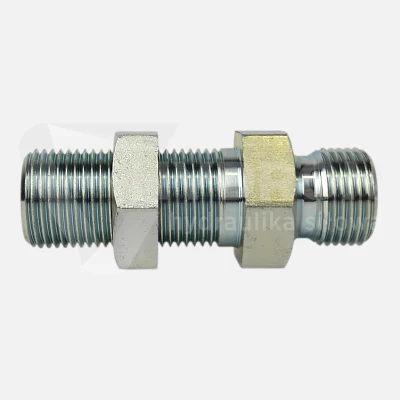

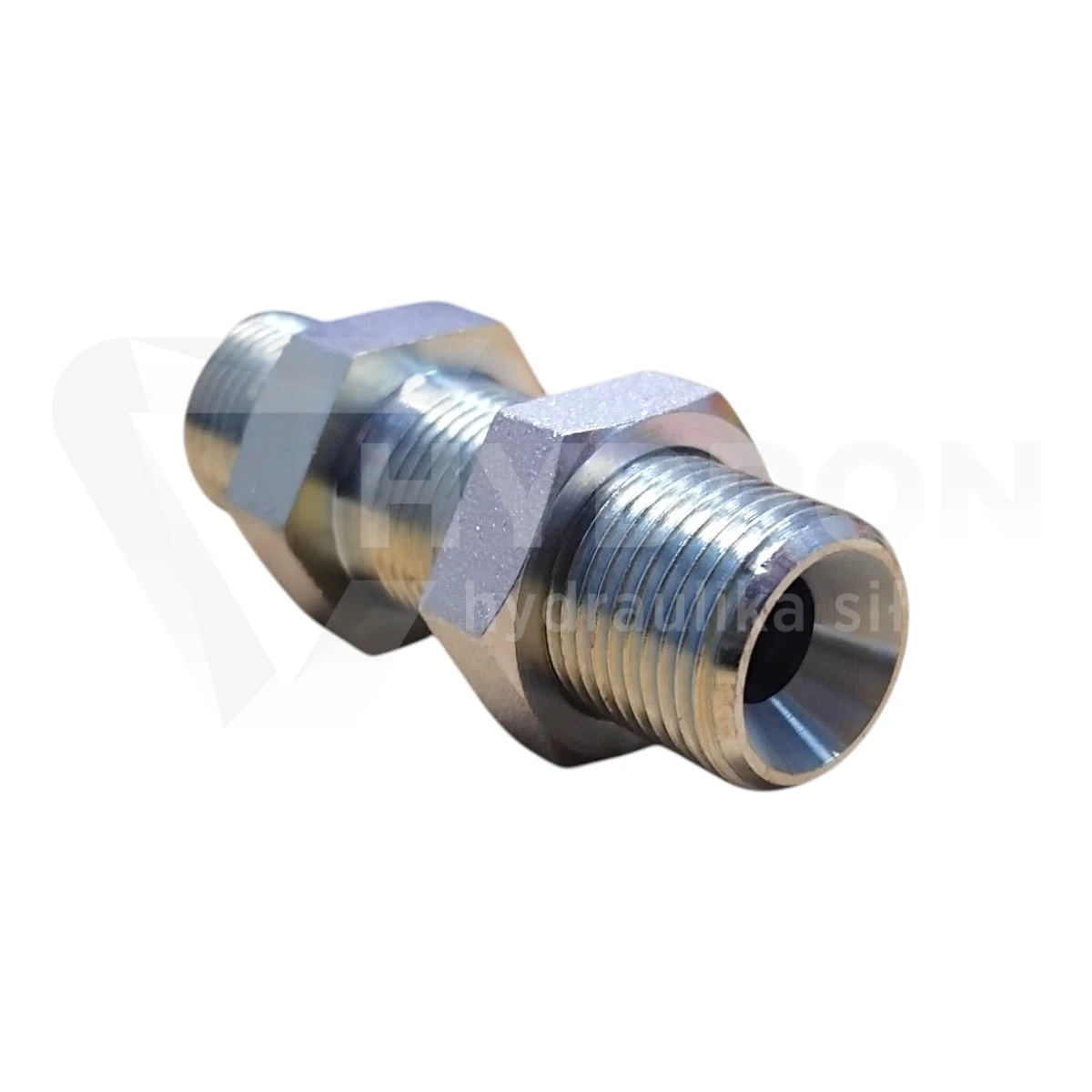

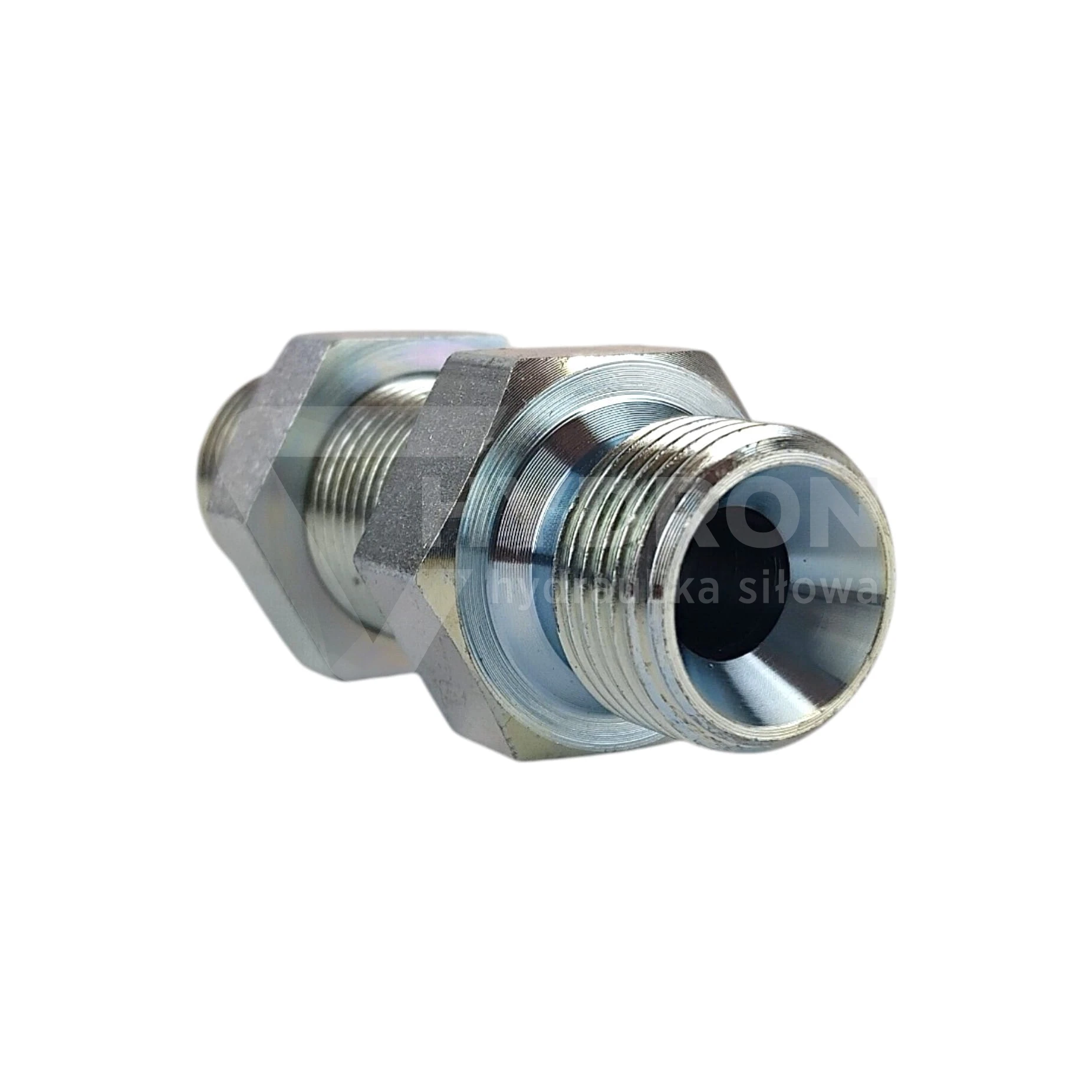

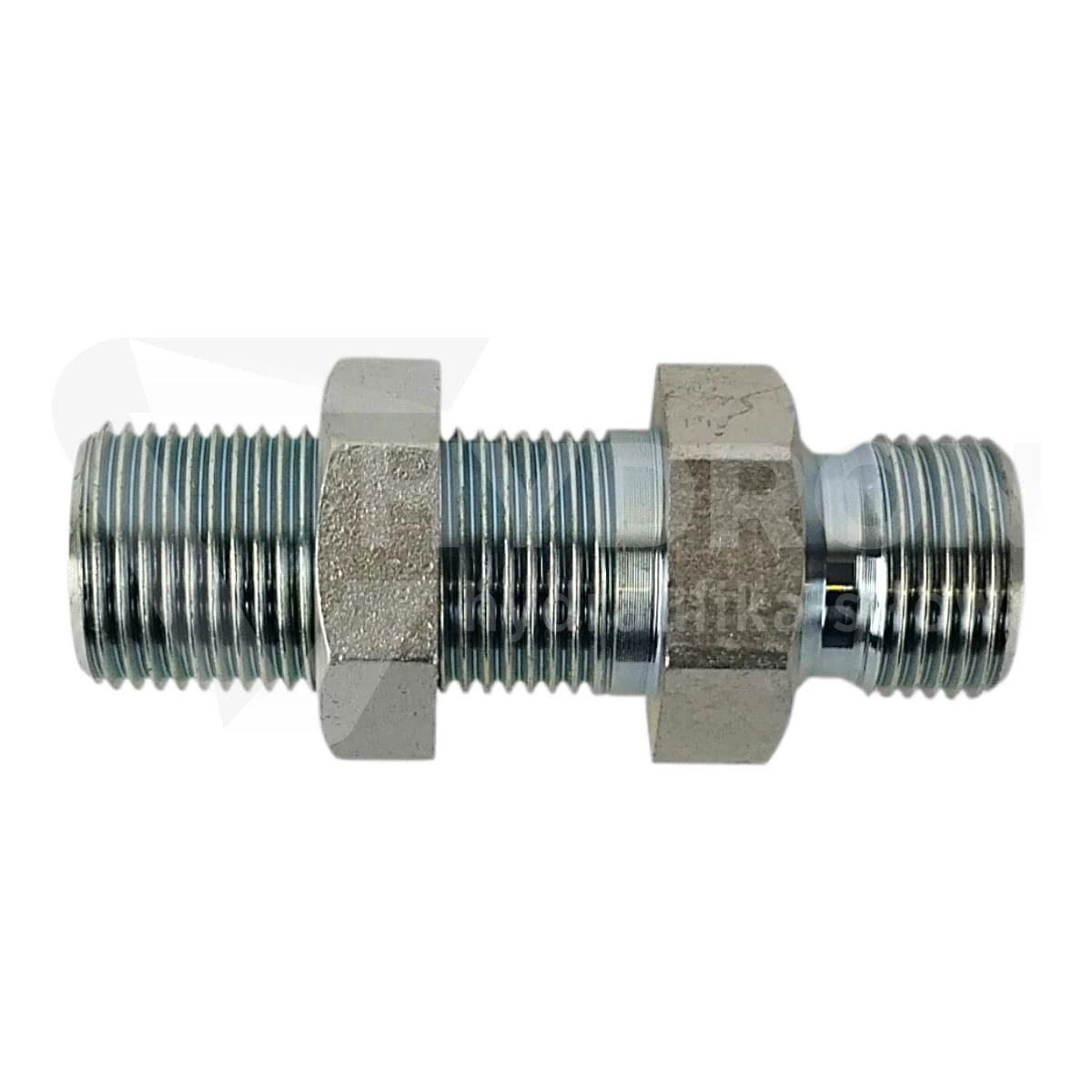

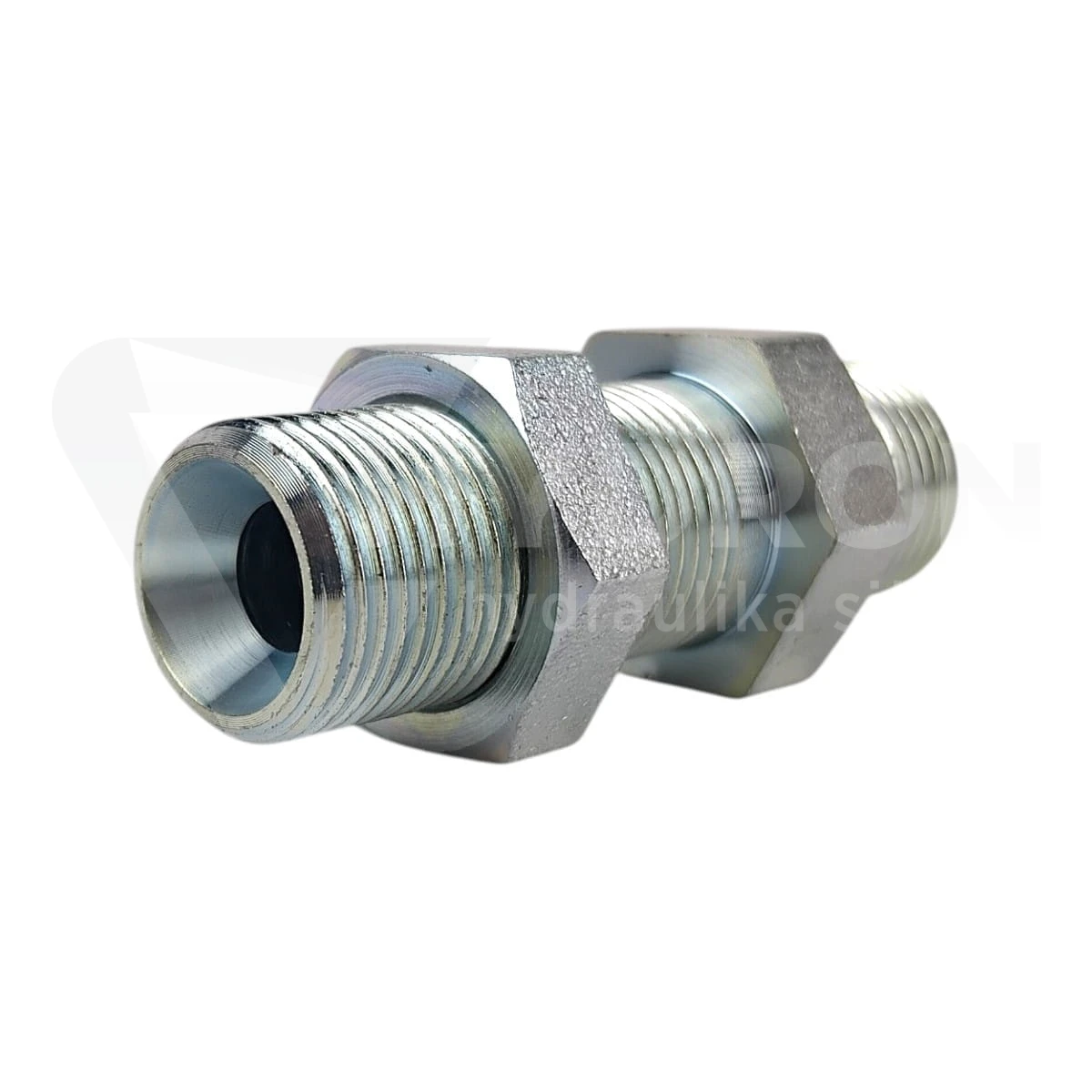

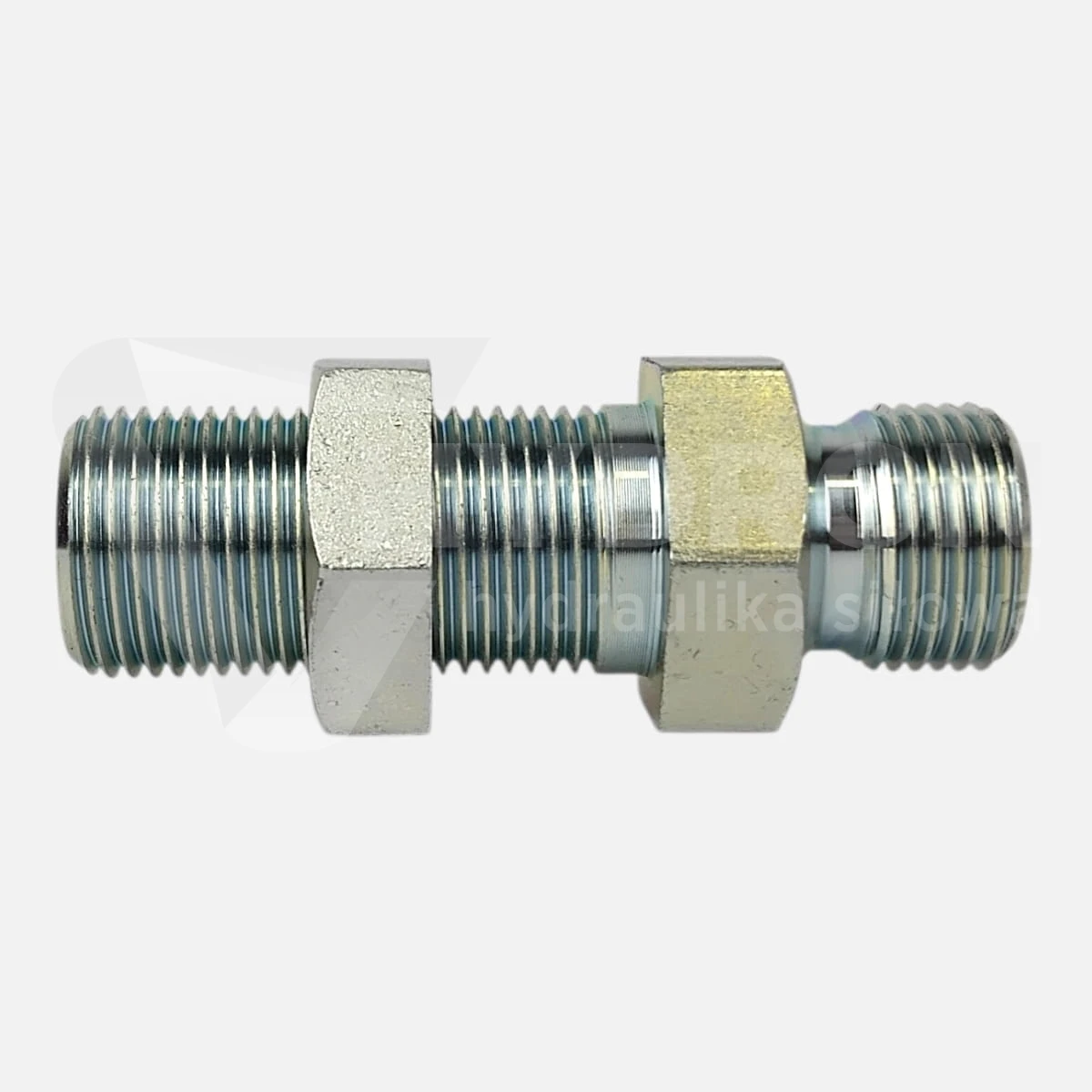

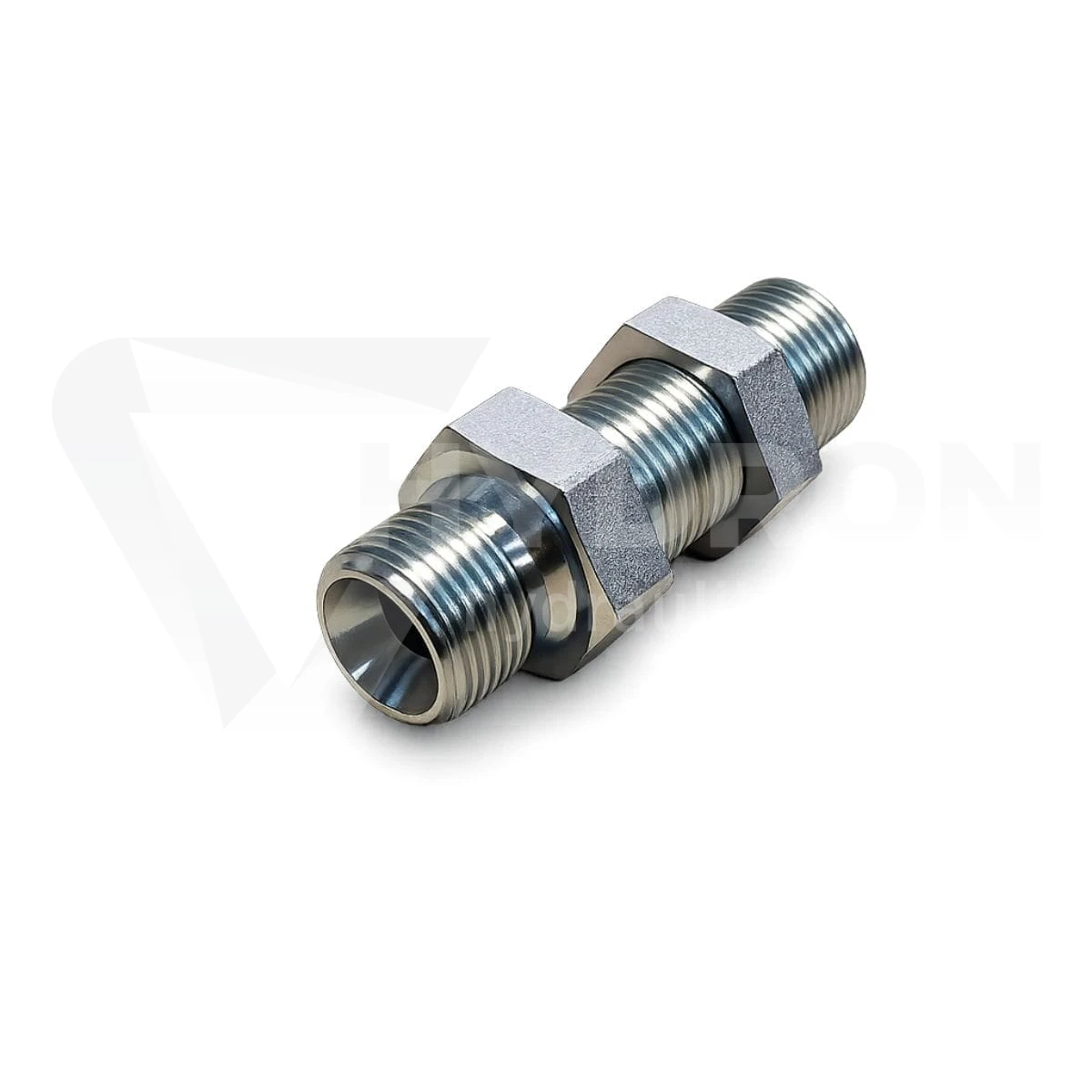

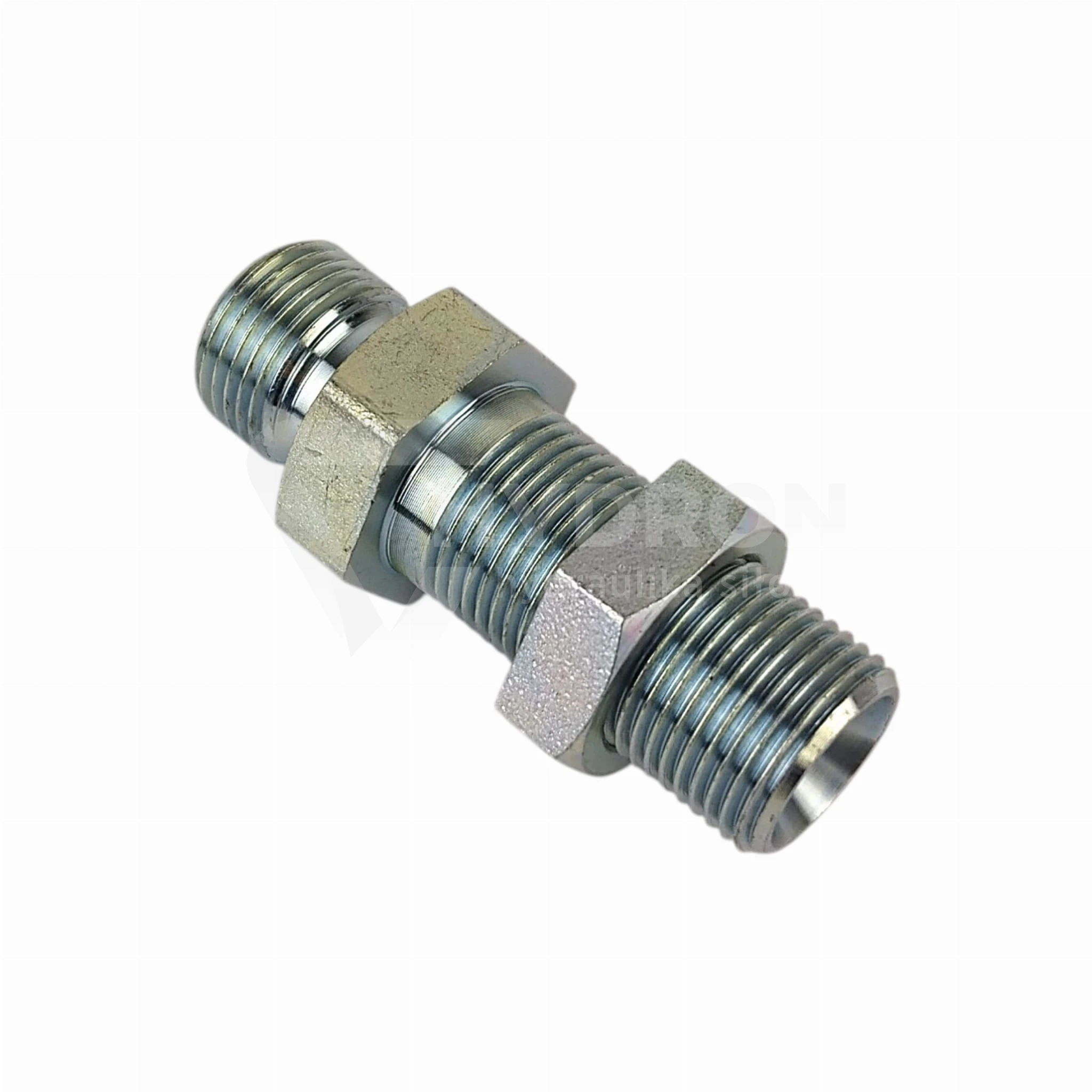

Złączka grodziowa BSP 1/2" stal nierdzewna 1.4571

Przejdź do sekcji Opinie

107,63 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

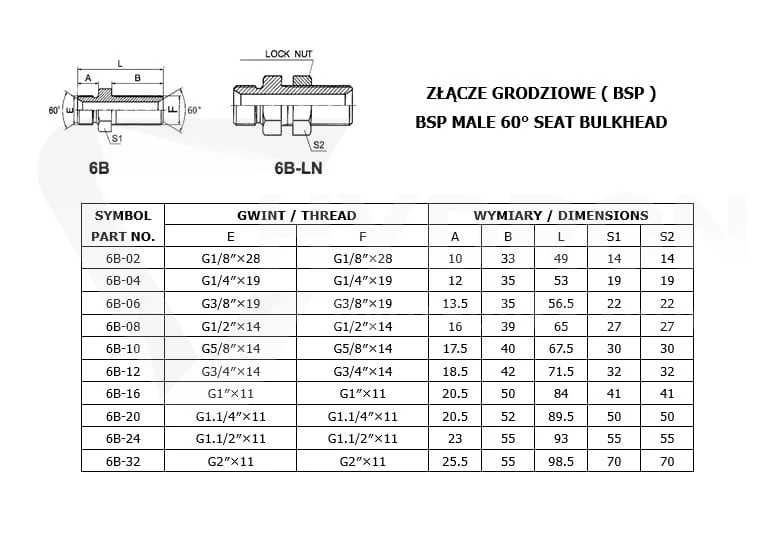

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 1/2" BSP
Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka grodziowa BSP 1/2" stal nierdzewna 1.4571

Złączka grodziowa BSP 1/2" ze stali nierdzewnej 1.4571 służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, płytę montażową lub obudowę maszyny. Po obu stronach zastosowano ten sam gwint 1/2" BSP, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Wykonanie ze stali nierdzewnej 1.4571 sprawdza się tam, gdzie zwykła stal ocynkowana może być niewystarczająca ze względu na wilgoć, środowisko zewnętrzne, kontakt z wodą, chemią techniczną lub podwyższone wymagania odporności korozyjnej.

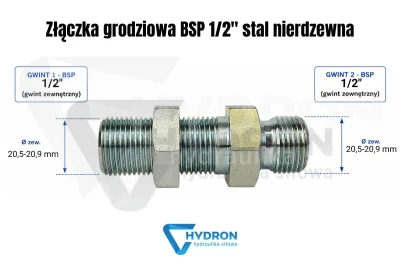

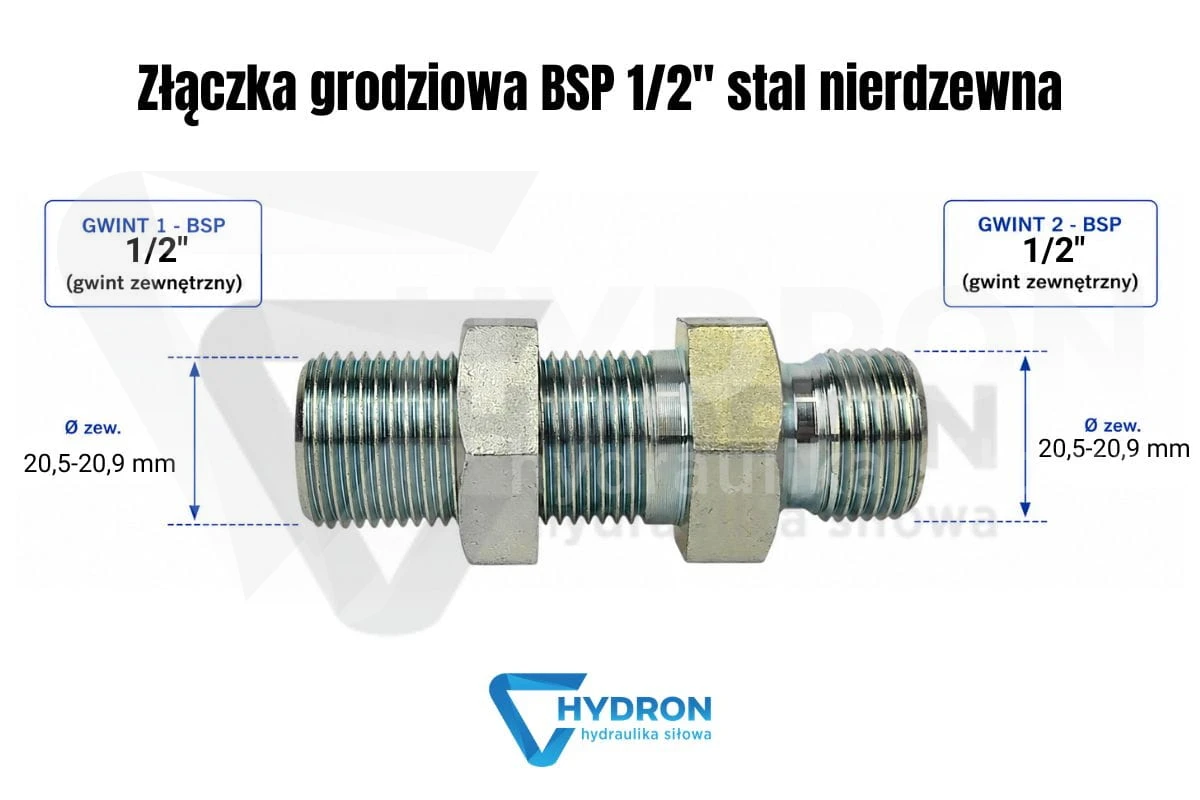

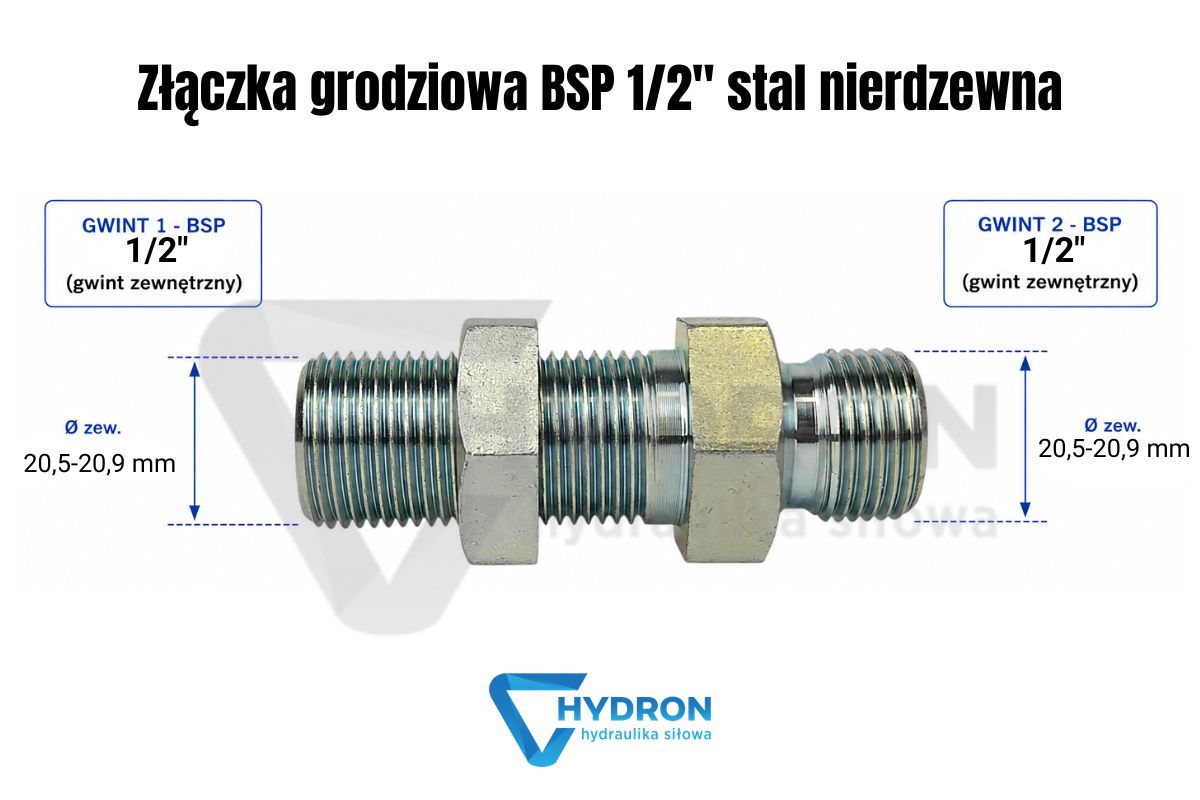

schemat gwintów złączka-grodziowa-bsp 1-2

Parametry techniczne

Produkt: złączka grodziowa BSP 1/2" stal nierdzewna 1.4571
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 1/2" BSP
Wymiar gwintu 1: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
Rozmiar gwintu 2: 1/2" BSP
Wymiar gwintu 2: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1/2" BSP
Gwint mniejszy: brak różnicy, obie strony 1/2" BSP
Ciśnienie pracy: 315 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal nierdzewna 1.4571
Kod produktu: ZN-141-1 1/2/1/2 KO
Kod kreskowy EAN: 0200000006877

Złączka grodziowa BSP 1/2" do montażu przez panel

Ten element stosuje się wtedy, gdy przewód, rura lub fragment instalacji hydraulicznej ma przejść przez przegrodę i zostać zamocowany w stałym punkcie. Złączka grodziowa stabilizuje połączenie, ogranicza pracę przewodu na krawędzi otworu i ułatwia późniejszy serwis po obu stronach panelu. W instalacjach, w których potrzebne są inne średnice tego samego typu, warto sprawdzić kategorię złączki grodziowe BSP.

Gwint 1/2" BSP po obu stronach

Produkt ma gwint 1/2" BSP z obu stron, dlatego służy do wykonania przejścia w tym samym standardzie przyłączeniowym. Nie zmienia średnicy i nie przechodzi na inny system uszczelnienia. Przy doborze trzeba porównać nie tylko oznaczenie 1/2", ale również rzeczywistą średnicę gwintu, typ końcówki oraz sposób skręcania elementu współpracującego. W hydraulice gwinty calowe mogą wyglądać podobnie, ale BSP, JIC, ORFS i NPT nie są zamienne. Jeżeli potrzebny jest inny standard, można porównać także złączki grodziowe JIC UNF oraz złączki grodziowe ORFS.

Stal nierdzewna 1.4571 w złączce hydraulicznej

Wersja nierdzewna jest wybierana tam, gdzie od złączki wymaga się większej odporności na korozję niż w standardowych elementach ocynkowanych. Ma to znaczenie w maszynach pracujących na zewnątrz, w myjniach, instalacjach narażonych na wilgoć, w środowisku przemysłowym oraz w miejscach, gdzie postój maszyny przez skorodowany element byłby kosztowny. Stal 1.4571 jest dobrym wyborem przy dłuższej eksploatacji w trudniejszym otoczeniu, pod warunkiem że pozostałe elementy instalacji również są dobrane do tych warunków.

Kiedy wybrać złączkę grodziową zamiast zwykłej mufy lub adaptera

Zwykła mufa albo adapter połączy dwa elementy, ale nie rozwiąże problemu przejścia przez panel. Złączka grodziowa BSP 1/2" ma korpus przystosowany do osadzenia w przegrodzie, dlatego stabilizuje miejsce połączenia i pozwala uporządkować przebieg instalacji. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego podejścia niż montaż przez gródź.

Ciśnienie pracy 315 bar i kontrola całego układu

Ciśnienie pracy złączki wynosi 315 bar, ale w praktyce trzeba ocenić cały odcinek instalacji. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić, czy przyczyną nie był źle dobrany gwint, naprężony przewód, uszkodzona powierzchnia styku lub skoki ciśnienia. Do kontroli rzeczywistych parametrów układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1/2"

Przy montażu złączka powinna być osadzona prosto w otworze, a przewód po obu stronach nie powinien ciągnąć jej pod kątem. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dopasowane do realnej długości, promienia gięcia i sposobu prowadzenia przewodu.

Typowe błędy przy doborze złączki BSP 1/2"

Najczęstszy błąd to dobór elementu tylko po nazwie „1/2 cala”, bez sprawdzenia standardu gwintu. Drugi problem to traktowanie złączki grodziowej jak zwykłego adaptera do dowolnego miejsca w układzie. Trzeci błąd pojawia się wtedy, gdy użytkownik wybiera stal nierdzewną tylko po jednej stronie instalacji, a pozostałe elementy pozostają zwykłe i szybciej korodują. Jeżeli przewód biegnie blisko ramy lub krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa porządkuje przejście przez panel, ale nie powinna być jedynym punktem utrzymującym długi lub ciężki przewód. Jeżeli instalacja pracuje w drganiach, przewód powinien mieć dodatkowe podparcie. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i zmniejsza ryzyko luzowania połączenia.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić złączkę grodziową BSP 1/4" stal nierdzewna albo większą złączkę grodziową BSP 1". Jeżeli wymagane są wersje ocynkowane lub inne standardy, właściwym punktem startowym będzie szersza kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 1/2" stal nierdzewna służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1/2"?

Produkt ma gwint 1/2" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 1/2" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 1/2" ze stali nierdzewnej?

Ciśnienie pracy wynosi 315 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Jaki materiał zastosowano w tej złączce?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Kiedy warto wybrać wersję nierdzewną?

Wersję nierdzewną warto wybrać przy pracy w wilgoci, na zewnątrz, w środowisku przemysłowym lub tam, gdzie wymagana jest podwyższona odporność na korozję.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1/2"?

Przed zakupem należy sprawdzić gwint 1/2" BSP po obu stronach, ciśnienie pracy 315 bar, materiał 1.4571, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
