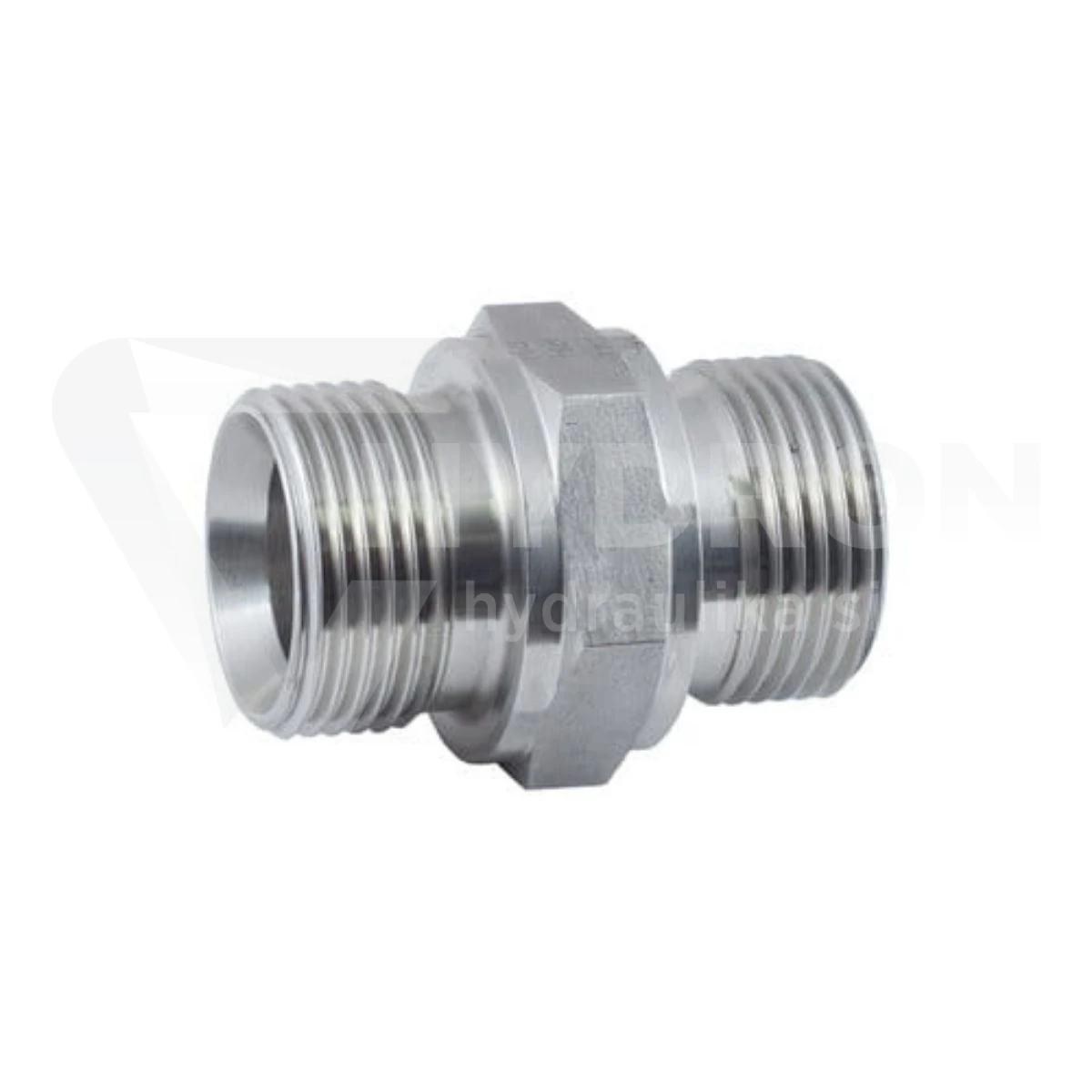

Złączka prosta redukcyjna BB BSP 1/4" / 3/4" 250 bar

Złączka prosta BB BSP 1/4" / 3/4" to stalowy łącznik hydrauliczny przeznaczony do bezpośredniego połączenia dwóch elementów posiadających różne rozmiary przyłączy BSP. Z jednej strony znajduje się gwint zewnętrzny BSP 1/4", natomiast z drugiej znacznie większy gwint zewnętrzny BSP 3/4". Konstrukcja redukcyjna pozwala wykonać przejście pomiędzy dwoma średnicami przy użyciu jednego elementu.

Złączka posiada stożek uszczelniający 60° i jest przeznaczona do zastosowania w układach hydraulicznych. Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy dla tego modelu wynosi 250 bar.

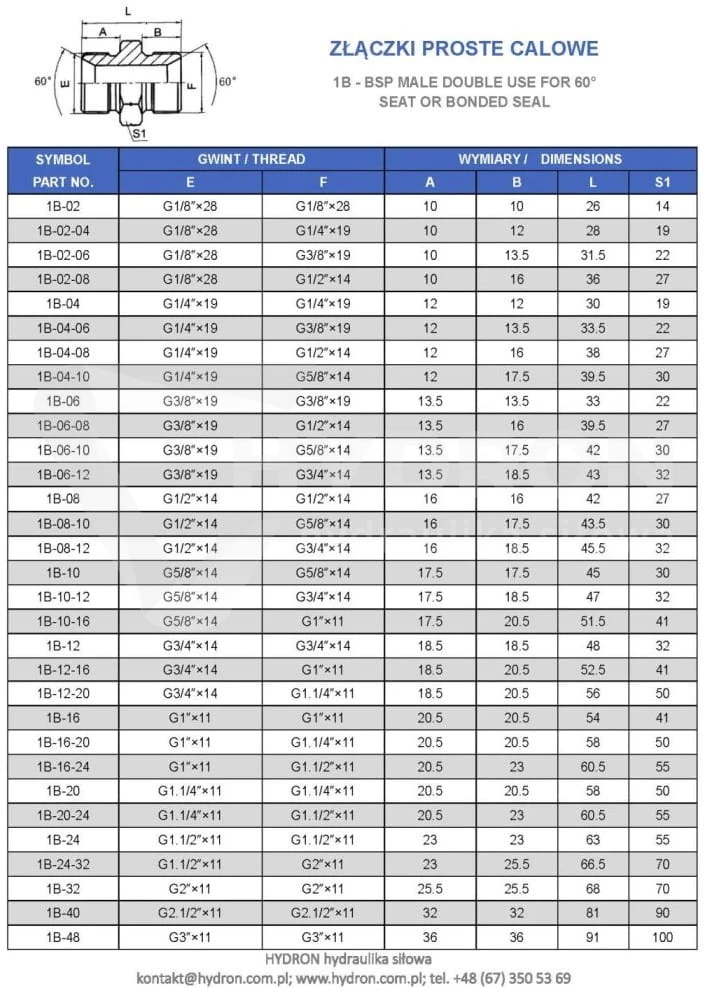

Parametry techniczne złączki BB BSP 1/4" / 3/4"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: złączka redukcyjna,
• gwint 1: zewnętrzny BSP 1/4",
• gwint 2: zewnętrzny BSP 3/4",
• wymiar gwintu BSP 1/4": 12,9-13,1 mm zewnętrzny / 11,4-11,9 mm wewnętrzny,
• wymiar gwintu BSP 3/4": 26,1-26,4 mm zewnętrzny / 24,1-24,5 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 250 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej,
• oznaczenie wg Vitillo: ARGG1204.

Redukcja BSP 1/4" na BSP 3/4"

Różne wielkości obu przyłączy powodują, że produkt pełni funkcję redukcji BSP 1/4" / 3/4". Pozwala połączyć niewielkie przyłącze BSP 1/4" z elementem wyposażonym w znacznie większy gwint BSP 3/4". Obie strony złączki posiadają gwinty zewnętrzne.

Takie rozwiązanie może być przydatne podczas budowy nowych instalacji, napraw oraz modernizacji maszyn, w których poszczególne podzespoły mają różne wielkości przyłączy. Zamiast stosować kilka kolejnych przejściówek można wykorzystać jeden kompaktowy nypel redukcyjny.

Więcej konfiguracji znajdziesz w kategorii złączki proste calowe BSP.

Duża różnica średnic: BSP 1/4" i BSP 3/4"

W tej złączce różnica pomiędzy obiema stronami jest wyraźna. Gwint BSP 1/4" ma średnicę zewnętrzną około 12,9-13,1 mm, natomiast BSP 3/4" około 26,1-26,4 mm.

Oznacza to ponad dwukrotną różnicę średnicy zewnętrznej gwintu. Przy takiej redukcji szczególnie ważne jest sprawdzenie, czy zmiana wielkości przyłącza jest właściwa również z punktu widzenia parametrów przepływowych całej instalacji.

Jak rozpoznać gwint BSP 1/4"?

Oznaczenie BSP 1/4" jest wartością nominalną. Nie oznacza ono, że rzeczywista średnica zewnętrzna gwintu wynosi 6,35 mm. W przypadku prezentowanego produktu gwint BSP 1/4" ma średnicę około 12,9-13,1 mm.

Jeżeli podczas pomiaru suwmiarką uzyskujesz wynik zbliżony do 13 mm, jest to ważna wskazówka przy identyfikacji BSP 1/4". Dla pewnego doboru należy jednak dodatkowo sprawdzić skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Jak rozpoznać gwint BSP 3/4"?

Większa strona złączki posiada gwint zewnętrzny BSP 3/4". Jego średnica zewnętrzna według parametrów produktu wynosi około 26,1-26,4 mm.

Pomiar w okolicy 26,3 mm może więc wskazywać na BSP 3/4". Także w tym przypadku oznaczenie 3/4" jest nominalne i nie należy bezpośrednio przeliczać go na 19,05 mm.

Dlaczego rozmiary BSP nie odpowiadają prostemu przeliczeniu cali?

Gwinty BSP są gwintami rurowymi, a ich oznaczenia calowe mają charakter nominalny. To właśnie dlatego BSP 1/4" ma rzeczywistą średnicę zewnętrzną około 13 mm, natomiast BSP 3/4" około 26,3 mm.

Bezpośrednie przeliczanie wartości 1/4" i 3/4" na milimetry jest jedną z częstszych przyczyn błędnego doboru złączy hydraulicznych. Przy identyfikacji najlepiej korzystać z rzeczywistego pomiaru średnicy oraz sprawdzenia skoku gwintu.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Przy doborze współpracujących elementów nie należy więc kierować się wyłącznie nominalnym rozmiarem gwintu BSP.

Powierzchnie odpowiedzialne za uszczelnienie muszą być kompatybilne. Możliwość mechanicznego skręcenia dwóch elementów nie oznacza automatycznie, że tworzą one prawidłowe i szczelne połączenie hydrauliczne.

Ciśnienie pracy 250 bar

Maksymalne ciśnienie pracy prezentowanej złączki wynosi 250 bar. Parametr ten należy porównać z rzeczywistym maksymalnym ciśnieniem występującym w instalacji przed zastosowaniem elementu.

Warto również pamiętać, że ciśnienie całego układu ogranicza jego najsłabszy komponent. Należy więc sprawdzić parametry przewodów, końcówek, zaworów, rozdzielaczy, szybkozłączy oraz innych elementów pracujących pod ciśnieniem.

Jeżeli kompletujesz gotowe połączenie, sprawdź również zakute przewody hydrauliczne dostępne w ofercie HYDRON.

Redukcja średnicy a przepływ oleju

Przejście z BSP 3/4" na BSP 1/4" oznacza znaczną zmianę wielkości przyłącza. Sam fakt mechanicznego dopasowania złączki nie oznacza więc, że taka redukcja będzie właściwa w każdej instalacji.

Przy dużej zmianie przekroju warto uwzględnić wymagany przepływ, średnicę przewodu oraz parametry całego układu. Zbyt mały przekrój w stosunku do wymaganego przepływu może wpływać na pracę instalacji i powodować dodatkowe straty ciśnienia.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją. Jest to rozwiązanie powszechnie stosowane w elementach złącznych przeznaczonych do standardowych układów hydrauliki siłowej.

Materiał należy dobrać do rzeczywistych warunków pracy instalacji. Jeżeli element będzie pracował w środowisku wymagającym zwiększonej odporności na korozję, warto rozważyć odpowiednią wersję nierdzewną.

Takie produkty dostępne są w kategorii złączki proste ze stali nierdzewnej.

Temperatura pracy od -20°C do +120°C

Dla złączki BB BSP 1/4" / 3/4" karta produktu podaje zakres temperatury pracy od -20°C do +120°C. Jako medium robocze wskazany jest olej hydrauliczny.

Przy ustalaniu dopuszczalnej temperatury kompletnej instalacji należy sprawdzić także parametry przewodów, uszczelnień, zaworów i innych komponentów. Dopuszczalne warunki pracy całego układu ogranicza element o najniższych parametrach.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie wykonania ułatwia prawidłowy dobór współpracujących elementów.

Przy wymianie starej złączki należy sprawdzić nie tylko średnicę obu gwintów, ale również ich skok i konstrukcję powierzchni uszczelniających.

Zastosowanie redukcji BSP 1/4" / 3/4"

Złączka może być wykorzystywana wszędzie tam, gdzie konieczne jest bezpośrednie przejście pomiędzy przyłączem BSP 1/4" i BSP 3/4". Konstrukcja redukcyjna znajduje zastosowanie zarówno podczas budowy nowych układów, jak i napraw oraz modernizacji istniejących instalacji hydraulicznych.

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• agregaty hydrauliczne,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń.

Jedna redukcja zamiast kilku przejściówek

Bezpośrednia złączka BSP 1/4" / 3/4" pozwala wykonać znaczną zmianę średnicy przy użyciu jednego korpusu. Ogranicza to konieczność budowania redukcji z kilku oddzielnych adapterów.

Mniejsza liczba elementów oznacza krótsze połączenie oraz mniej miejsc gwintowanych wymagających prawidłowego montażu. Ma to znaczenie szczególnie tam, gdzie przestrzeń wokół przewodów i armatury hydraulicznej jest ograniczona.

Jak dobrać złączkę BSP 1/4" / 3/4"?

Przed zamówieniem warto dokładnie sprawdzić oba elementy instalacji. Dla prezentowanego modelu najważniejsze kryteria doboru to:

• pierwsza strona: BSP 1/4" zewnętrzny,
• druga strona: BSP 3/4" zewnętrzny,
• średnica zewnętrzna BSP 1/4": około 12,9-13,1 mm,
• średnica zewnętrzna BSP 3/4": około 26,1-26,4 mm,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 250 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją.

Jeżeli nowa złączka dobierana jest na podstawie elementu wymontowanego z maszyny, warto dokładnie zmierzyć oba gwinty suwmiarką i sprawdzić ich skok. Pozwala to ograniczyć ryzyko pomylenia BSP z innymi standardami gwintów calowych.

BSP, BSPT i NPT - podobne oznaczenia nie oznaczają zgodności

W hydraulice występuje kilka systemów gwintów calowych. BSP, BSPT oraz NPT mogą mieć podobne nominalne oznaczenia, ale nie należy traktować ich jako automatycznie zamiennych.

Różnice dotyczą między innymi geometrii gwintu oraz sposobu wykonania połączenia. Jeżeli rodzaj przyłącza w maszynie nie jest znany, warto przed zakupem wykonać dokładny pomiar i porównać element z dokumentacją techniczną lub wzornikiem gwintów.

Dobór przewodu do przyłącza BSP

Przy wykonywaniu kompletnego przewodu hydraulicznego sam rozmiar gwintu nie wystarcza. Trzeba również dobrać średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, długość oraz odpowiednie zakończenia.

Do przygotowania kompletnego przewodu można wykorzystać konfigurator przewodów hydraulicznych HYDRON, który ułatwia dobór węża i zakończeń do konkretnej maszyny lub instalacji.

Na co uważać podczas montażu?

Przed skręceniem złączki należy sprawdzić stan obu gwintów oraz powierzchni uszczelniających. Powinny być czyste i wolne od uszkodzeń mechanicznych.

Jeżeli już podczas pierwszych obrotów pojawia się nietypowo duży opór, nie należy dokręcać elementu na siłę. Może to oznaczać zastosowanie innego rozmiaru, skoku lub standardu gwintu.

Po prawidłowym montażu i uruchomieniu instalacji należy sprawdzić szczelność połączenia zgodnie z procedurą właściwą dla danego układu hydraulicznego.

Złączki hydrauliczne w HYDRON

W ofercie HYDRON znajdziesz szeroki wybór złączek hydraulicznych przeznaczonych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Dostępne są złącza BSP, BSPT, JIC/UNF, ORFS, NPT oraz różne połączenia metryczne.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1/4", a z drugiej gwint zewnętrzny BSP 3/4".

Czy jest to złączka redukcyjna?

Tak. Złączka wykonuje bezpośrednie przejście pomiędzy BSP 1/4" i większym BSP 3/4".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla produktu wynosi 250 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 1/4"?

Dla gwintu zewnętrznego BSP 1/4" karta produktu podaje około 12,9-13,1 mm.

Jaką średnicę ma gwint BSP 3/4"?

Dla gwintu zewnętrznego BSP 3/4" karta produktu podaje około 26,1-26,4 mm.

Czy BSP 1/4" ma średnicę 6,35 mm?

Nie. Oznaczenie 1/4" jest wartością nominalną. Rzeczywista średnica zewnętrzna tego gwintu wynosi około 13 mm.

Czy BSP 3/4" ma średnicę 19,05 mm?

Nie. Oznaczenie 3/4" również jest nominalne. Rzeczywista średnica zewnętrzna wynosi około 26,1-26,4 mm.

Jaki jest zakres temperatury pracy?

Zakres temperatury podany dla produktu wynosi od -20°C do +120°C.

Jakie medium podano dla produktu?

W opisie produktu jako medium wskazany jest olej hydrauliczny.

Czy można zastosować tę złączkę w instalacji pracującej przy 250 bar?

250 bar jest maksymalnym ciśnieniem pracy podanym dla produktu. Wszystkie pozostałe elementy instalacji również muszą być odpowiednio dobrane do rzeczywistych parametrów pracy.

Czy duża redukcja z 3/4" na 1/4" może wpływać na przepływ?

Zmiana przekroju może mieć znaczenie dla parametrów przepływowych instalacji. Przy doborze należy więc uwzględnić nie tylko gwinty, ale również wymagany przepływ, średnicę przewodu i charakterystykę całego układu.

Jakie oznaczenie Vitillo posiada ta złączka?

Karta produktu podaje oznaczenie Vitillo ARGG1204.

Czy BSP 1/4" i BSPT 1/4" to ten sam gwint?

Nie należy traktować ich jako identycznych połączeń. Przy doborze trzeba potwierdzić dokładny standard gwintu występującego w instalacji.

Czy złączkę można dobrać wyłącznie za pomocą suwmiarki?

Pomiar średnic jest bardzo pomocny, ale dla pewnej identyfikacji należy również sprawdzić skok gwintów oraz konstrukcję powierzchni uszczelniających.

Co zrobić, jeśli nie jestem pewien rodzaju przyłącza?

Najlepiej zmierzyć oba gwinty, sprawdzić ich skok oraz porównać element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości warto skorzystać ze wsparcia technicznego HYDRON przed zamówieniem.
